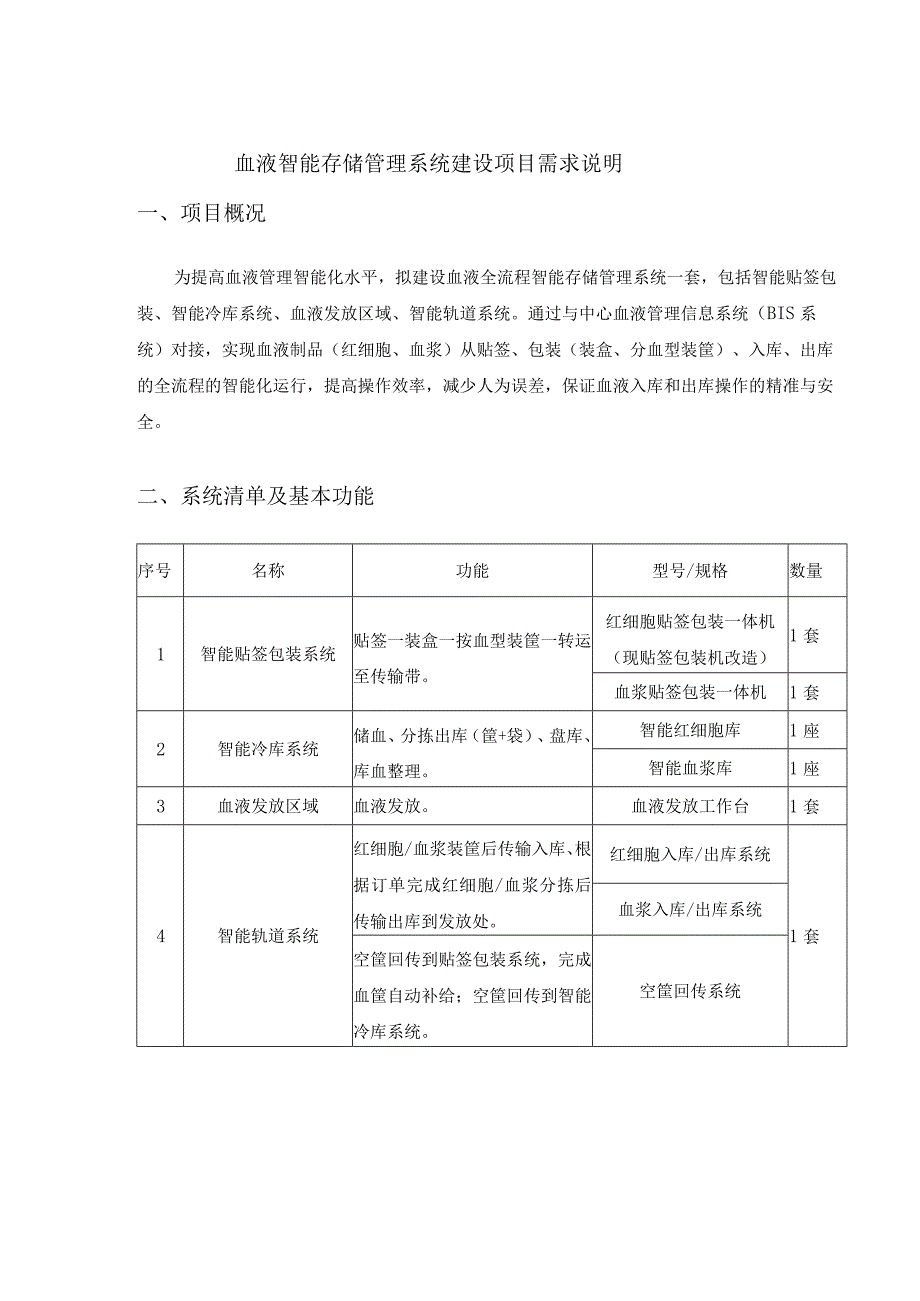

1、血液智能存储管理系统建设项目需求说明一、项目概况为提高血液管理智能化水平,拟建设血液全流程智能存储管理系统一套,包括智能贴签包装、智能冷库系统、血液发放区域、智能轨道系统。通过与中心血液管理信息系统(BIS系统)对接,实现血液制品(红细胞、血浆)从贴签、包装(装盒、分血型装筐)、入库、出库的全流程的智能化运行,提高操作效率,减少人为误差,保证血液入库和出库操作的精准与安全。二、系统清单及基本功能序号名称功能型号/规格数量1智能贴签包装系统贴签一装盒一按血型装筐一转运至传输带。红细胞贴签包装一体机(现贴签包装机改造)1套血浆贴签包装一体机1套2智能冷库系统储血、分拣出库(筐+袋)、盘库、库血整理

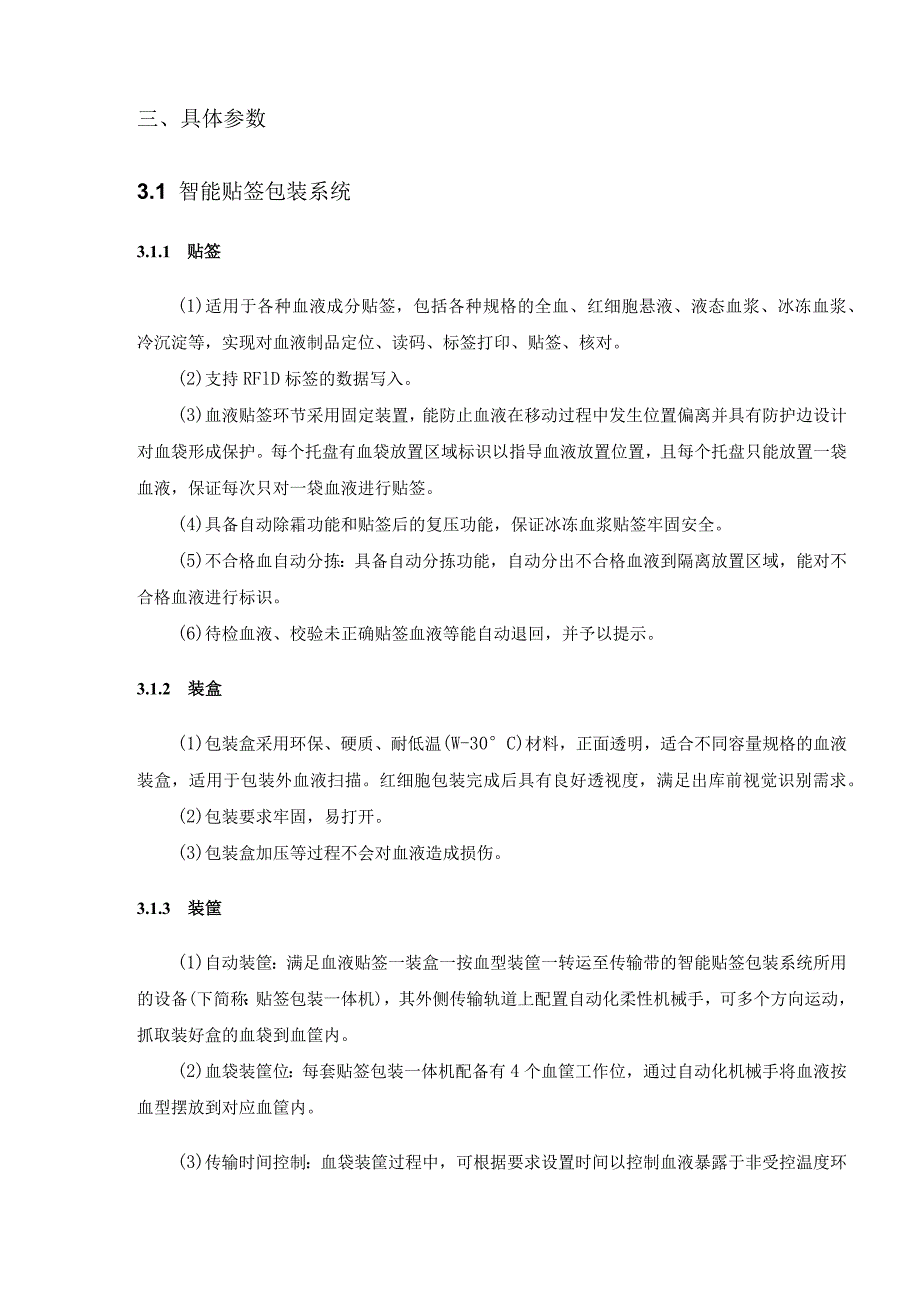

2、。智能红细胞库1座智能血浆库1座3血液发放区域血液发放。血液发放工作台1套4智能轨道系统红细胞/血浆装筐后传输入库、根据订单完成红细胞/血浆分拣后传输出库到发放处。红细胞入库/出库系统1套血浆入库/出库系统空筐回传到贴签包装系统,完成血筐自动补给;空筐回传到智能冷库系统。空筐回传系统三、具体参数3.1 智能贴签包装系统3.1.1 贴签(1)适用于各种血液成分贴签,包括各种规格的全血、红细胞悬液、液态血浆、冰冻血浆、冷沉淀等,实现对血液制品定位、读码、标签打印、贴签、核对。(2)支持RFlD标签的数据写入。(3)血液贴签环节采用固定装置,能防止血液在移动过程中发生位置偏离并具有防护边设计对血袋形

3、成保护。每个托盘有血袋放置区域标识以指导血液放置位置,且每个托盘只能放置一袋血液,保证每次只对一袋血液进行贴签。(4)具备自动除霜功能和贴签后的复压功能,保证冰冻血浆贴签牢固安全。(5)不合格血自动分拣:具备自动分拣功能,自动分出不合格血液到隔离放置区域,能对不合格血液进行标识。(6)待检血液、校验未正确贴签血液等能自动退回,并予以提示。3.1.2 装盒(1)包装盒采用环保、硬质、耐低温(W-30C)材料,正面透明,适合不同容量规格的血液装盒,适用于包装外血液扫描。红细胞包装完成后具有良好透视度,满足出库前视觉识别需求。(2)包装要求牢固,易打开。(3)包装盒加压等过程不会对血液造成损伤。3.

4、1.3 装筐(1)自动装筐:满足血液贴签一装盒一按血型装筐一转运至传输带的智能贴签包装系统所用的设备(下简称:贴签包装一体机),其外侧传输轨道上配置自动化柔性机械手,可多个方向运动,抓取装好盒的血袋到血筐内。(2)血袋装筐位:每套贴签包装一体机配备有4个血筐工作位,通过自动化机械手将血液按血型摆放到对应血筐内。(3)传输时间控制:血袋装筐过程中,可根据要求设置时间以控制血液暴露于非受控温度环境时间,可在设定时间内将未满筐血液通过流水线轨道传入冷库内,通过库内分拣手实现分类整理。(4)自动补给空筐:具备空箧自动补位功能,当血筐完成装筐传送入库后,应及时补给空筐,不影响机械手的连续装筐作业。3.1

5、.4 系统控制(1)红细胞和血浆贴签包装系统独立,相对应后续的传输系统到相应智能冷库。(2)系统应保证连续工作性,各环节相匹配;连续运行速度2350袋/小时;过程中能暂停,且不影响连续工作。(3)各操作环节应设置安全保护装置,保证血液安全和人员安全,异常操作时能启动保护停机并发出声光警报。(4)信息化功能:与BlS系统对接的功能,具备全程信息化功能,自动记录操作人员信息、血液产品信息、贴签信息、5码核对信息、包装信息等,贴签、包装、装筐信息全程可追溯,并向BlS系统推送。(5)配置触摸操作屏(215英寸)、紧急停机按钮、三色运行指示灯。3.1.5 设备说明(1)贴签包装一体机共2套,独立应用于

6、红细胞和血浆的贴签包装作业。(2)其中1套系现科室使用的贴签包装机(普特LaPamatiCI)改造,经改造后其功能需满足上述参数。3.2 智能冷库系统3.2.1 组成(1)包括智能红细胞库和智能血浆库各1座,分别由库体、制冷系统、库内智能分拣系统(包括负责筐存取的行走机器人和负责袋分拣的分拣手)、货位系统和控制系统等组成,可满足自动储血、分拣、按订单出库、支持指定编号血液的出库、盘库、库内血液整理等要求,可分别实现整筐血液和单袋血液的存取。(2)红细胞库和血浆库库容量均220000袋。(3)智能冷库参照冷库设计标准(GB50072-2021)冷库施工及验收(GB51440-2021)322入库

7、和出库管理(1)入库口和出库口的设置 智能传输模式入库和出库:其入库口和出库口独立,各连接相应的出入库传输带,实现自动入库和自动出库。 应急模式入库和出库:库体设置应急入库/出库口以及检修门,在传输带或/和行走机器人/分拣手等设备故障时,可通过应急口人工窗口操作,或者通过检修门人工入库操作。(2)入库设置 血液装筐入库,入库口接入连接自动装筐机的传输带,提供自动和手动入库两种模式。自动模式:其速度和智能贴签包装系统相匹配,血液装筐后通过流水线连续入库效率不低于20秒/筐;手动模式:血液不经过智能贴签包装系统(如外调血液、人工贴签包装时)直接入库效率不低于4秒/筐。 传输带或/和分拣系统等设备故

8、障,可通过应急口人工窗口操作,或者通过检修门人工入库操作。(3)货位系统库内分区:库内分区管理通过软件系统进行逻辑分区实现,客户通过软件可以调整分区的数量、位置和每个分区的容量。根据分拣模式(参见3.2.2.4),将库内智能划分为常规储血区和预分拣备血区,并参考实际血液库存量和每日出库量分配区域比例;在常规储血区中,可根据客户需求设置相应区域,如根据血液品类不同,设置洗涤红细胞区、RH阴性血液区、冷沉淀区等,根据血液来源不同,设置外调血浆区等。库内部采用组合式专用定制储位结构,主材选用铝方管结构,保证表面光滑,方便清洁,结构设计符合用户血液制品的特定储存要求和自动化系统存储要求,货位数量满足储

9、血容量要求,物理货位应与自动化控制系统虚拟货位一一对应精确定位。血筐数量的配备需满足储血容量要求,以均匀分格方式放置、存储血袋,分格数量适中,兼顾出库效率和满载时负荷。血液储存状态为竖立状态。血筐材质要求表面不伤血袋,耐腐蚀、耐低温、机械强度好。(4)订单分拣模式可根据订单在库内按设定的原则实现以筐和袋为单位的自动分拣,可支持先进先出和指定日期模式。分拣模式包括预分拣和即拣即出模式。预分拣为提前按照订单进行分拣,完成分拣后的血液暂存在近出库口内的预分拣备血区,实现出库时可直接将分拣好的血液以筐为单位出库,可明显提升出库效率;即拣即出为接受订单后立即发起筐和袋的分拣工作,分拣完成后直接出库。(5

10、)出库设置库内分拣好血液的血筐自出口自动送出库位,通过库位传输带送到发血窗口。传输带或/和分拣系统等设备故隙,可通过应急口人工窗口操作,或者通过检修门人工入库操作。(6)外调血浆的出入库智能血浆库库内设外调血浆区用于外调血浆的管理,外调血浆以调入清单号作为一个批次通过整体入库和出库方式管理。外调血浆入库时由人工装入血筐后采用人工入库方式存放到外调血浆区。出库时选择出库批次血浆后,其所包括的血筐自动整体出库。323库体(1)库板:硬质聚胺酯高压整体发泡板材;厚度:红细胞库2100mm,血浆库2150mm,聚氨酯密度38-42kg113,导热系数:(0.024WMk,防火等级Bl级,尺寸稳定性3,

11、内、外表面SUS304不锈钢板,厚度20.5mm。(2)地面:确保冷库底部安装平整,安装时作好板间拼接处的密封,平整对接,缝隙WImnb缝隙采用与板材颜色相同的密封胶完全密封,化霜水排水管做好加热及保温措施,与冷库外地漏严密连接。(3)安装工艺:库板密封处理平整圆滑,外观整洁,库板具有有资质的第三方出具的检测报告。根据现场实际情况对冷库所在位置的建筑结构柱、梁等做相应的保温处理,冷库预留额外的温度监控系统接入口。使用结构胶无较大异味,无毒害。(4)检修门:检修门配置感应器,未关紧或打开状态超过设定时间则自动声、光报警提示,同时具备泄压孔。检修门任何时候均可从内部打开,保证进入冷库内部人员的安全

12、。在检修门外设置安全门锁,具有呼叫求救开关,防止人员误关在库内,发生安全事故。(5)冷库内可通过相应机制避免存储区与库外空气直接连通,有效保证冷库的密闭性。(6)冷库内可通过相应机制有效阻挡室外湿气进入冷库内部。(7)库内送风设备可集成空气消毒功能,可采用等离子或紫外线方式消毒灭菌,根据冷库空间大小配置循环风量(参见空气消毒机通用卫生要求WS/T648),支持预设模式。3.2.4双制冷系统(1)制冷系统:血浆库和红细胞库各配置两套独立的制冷系统,系统独立控制,一用一备,定时轮换(时间可由用户自由设定),遇特殊制冷需要可两台同时启动,遇故障自动切换。(2)制冷机组:配置一体式风冷箱式整体制冷机组

13、,制冷机组内配置由国内生产的品牌压缩机(参考艾默生、丹佛斯、谷轮或同等档次),变频制冷压缩机两套,一用一备,制冷剂:R404A,阻燃,高效制冷,冷凝风扇可随环境温度变化无极调速,节能低噪,在极低环温下也能正常启动制冷。制冷机组选型符合各库区的温度要求(提供制冷负荷计算表和压缩机相关技术资料)。(3)冷风机:库内采用由国内生产的品牌冷风机(参考路伟、松下、三洋或同等档次),2组共4台,一用一备,交错安装,按设定周期交替运行,也可人工切换。库内装备轴流风机搅拌,当一套制冷系统故障时自动切换到另一套制冷系统,同时声、光报警提示工作人员。冷风机采用变频调速,以提高制冷效率,减小库温波动和保证温度均匀性

14、,降低运行能耗。冷风机的选型与制冷机组匹配。(4) PLC控制系统:制冷控制系统采用两套完全独立的PLC控制系统(由国内生产的品牌参考西门子、卡乐、斯波兰或同等档次)和配套触摸屏,双系统智能切换,双备份,两套系统平时根据设定自动轮换工作,遇故障自动切换到另一套系统继续工作。(5)制冷配件:制冷系统所需膨胀阀、电磁阀、电器件、铜管、保温材料、线缆等相关配件全部选用由国内生产的品牌(品牌参考:阀件类:丹佛斯、鹭宫、斯波兰或同等档次;铜管类:海亮、耐乐、龙丰或同等档次;电器件类:欧姆龙、西门子、ABB、施耐德或同等档次)。翅片盘管式冷凝器/蒸发器采用内螺纹铜管,其余连接管路采用光管。制冷系统保温材料

15、选用等级不低于H级。其他辅材如胶水、扎带、焊条等均达到国家标准要求。(6)融霜方式:采用热氟融霜或电融霜,实现快速融霜,保温库内温度稳定,节能环保。两台交替化霜,一台化霜时另一台自动补冷,保证库内温度均衡性。(7)保护装置:具有高低压力开关、吐出温度保护开关、过电流保护、启动旁通、欠相缺相保护、压缩机启动延时、压缩机过热保护开关等。(8)温度控制各冷库温度传感器总数28个,分区设置。根据中心现有冷链监控系统的接口要求,负责接口对接、导入冷链等数据。温度均匀性:冷库达到工作温度并稳定运行后,库内温差士2。第三方温度计实测温度与显示温度的偏差2。血浆库在-25C和-30之间可调,满载断电状态下血浆库库内温度从-25升温到-18时间22h。(9)监控报警系统故障监测报警:冷库两套制冷系统均有独立的监测报警,可显示本套制冷系统的工作状态与报警信息,具有可发出库内设备异常报警,温度异常报警,压缩机故障报警,冷凝器过热报警等功能。配备指示灯,分别指示不同状态。包括开机、关机、重启、电量显示、超温报警、网络通讯状态等。3.2.5 库内智能分拣系统(1)智能红细胞库和血浆库均设置库内智能分拣系统,分拣系统包括行走机器人1套(负责框存取)和分拣手1套(负责袋分拣)。(2)驱动方式
