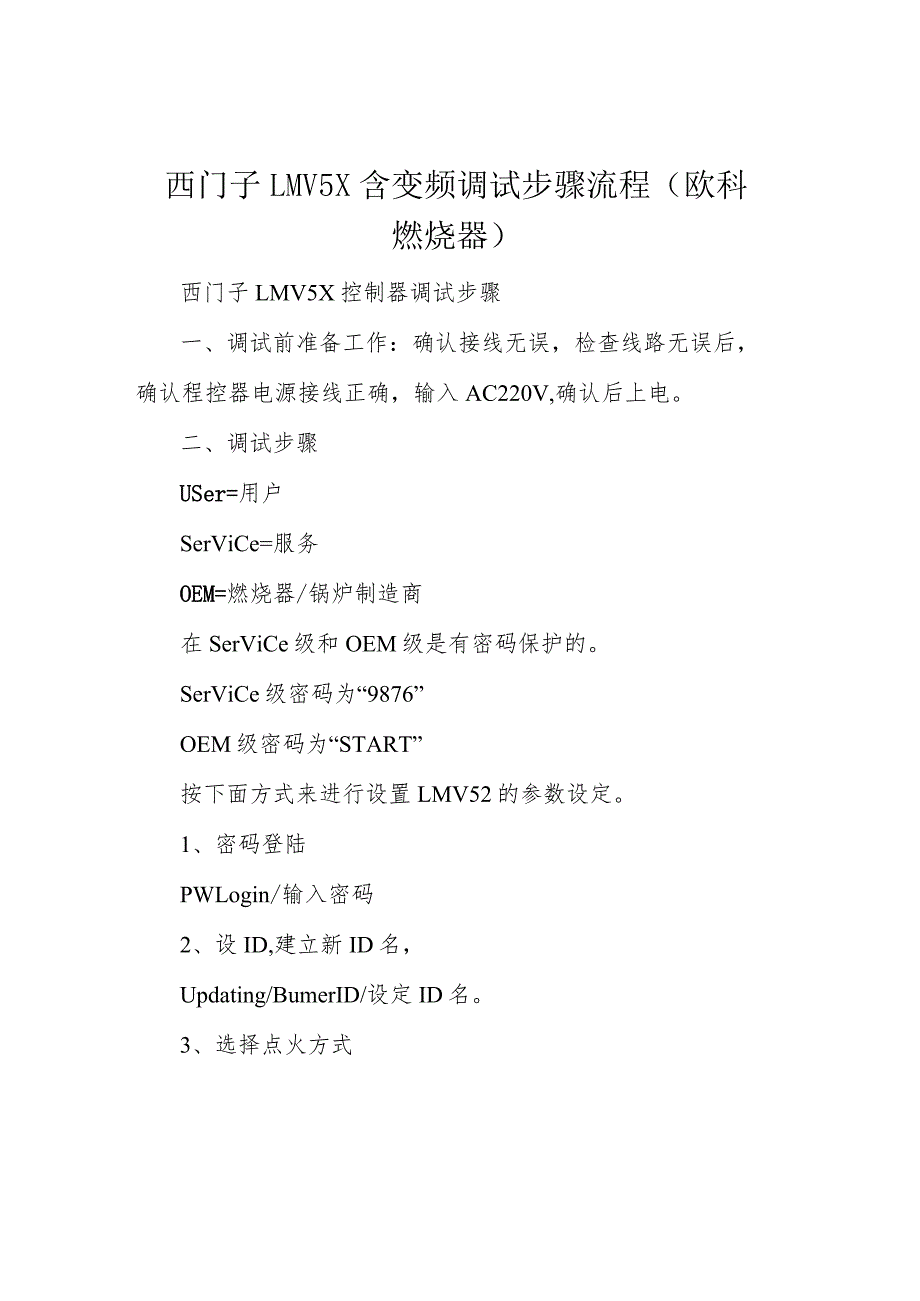

1、西门子LMV5X含变频调试步骤流程(欧科燃烧器)西门子LMV5X控制器调试步骤一、调试前准备工作:确认接线无误,检查线路无误后,确认程控器电源接线正确,输入AC220V,确认后上电。二、调试步骤USer=用户SerViCe=服务OEM=燃烧器/锅炉制造商在SerViCe级和OEM级是有密码保护的。SerViCe级密码为“9876”OEM级密码为“START”按下面方式来进行设置LMV52的参数设定。1、密码登陆PWLogin/输入密码2、设ID,建立新ID名,Updating/BumerID/设定ID名。3、选择点火方式Params&Display/BurnerControl/Configur

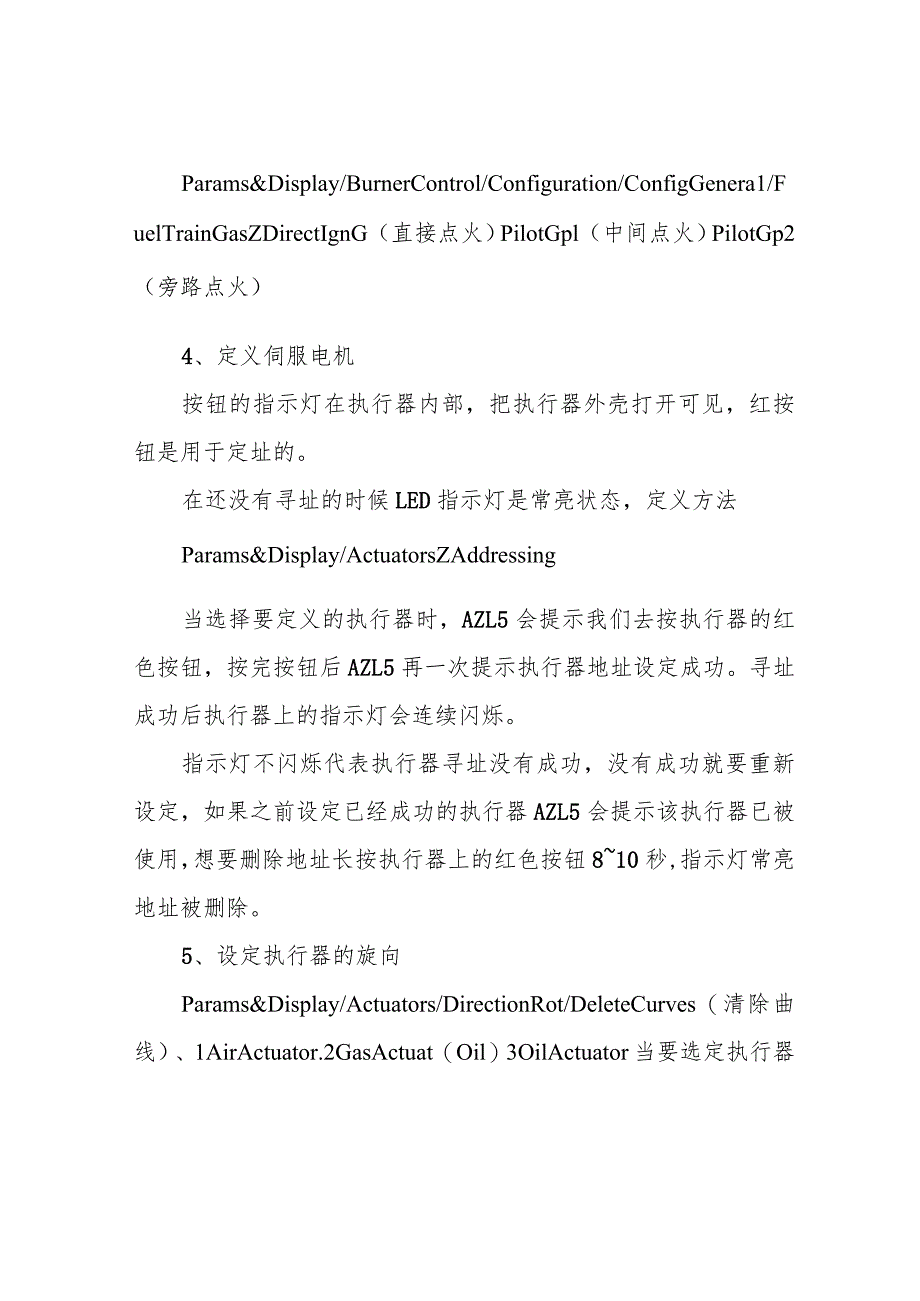

2、ation/ConfigGenera1/FuelTrainGasZDirectIgnG(直接点火)PilotGpl(中间点火)PilotGp2(旁路点火)4、定义伺服电机按钮的指示灯在执行器内部,把执行器外壳打开可见,红按钮是用于定址的。在还没有寻址的时候LED指示灯是常亮状态,定义方法Params&Display/ActuatorsZAddressing当选择要定义的执行器时,AZL5会提示我们去按执行器的红色按钮,按完按钮后AZL5再一次提示执行器地址设定成功。寻址成功后执行器上的指示灯会连续闪烁。指示灯不闪烁代表执行器寻址没有成功,没有成功就要重新设定,如果之前设定已经成功的执行器AZL
3、5会提示该执行器已被使用,想要删除地址长按执行器上的红色按钮810秒,指示灯常亮地址被删除。5、设定执行器的旋向Params&Display/Actuators/DirectionRot/DeleteCurves(清除曲线)、1AirActuator.2GasActuat(Oil)3OilActuator当要选定执行器要旋转的方向时AZL5会提示;standard(逆时针)reversed(顺时针)根据现场的需求来选择。如果需要重新设定方向时,只有删除DeleteCurves删除曲线后才能更改。注意;前面的执行器和最后一个执行器的跳线不一样,前面执行器跳线如下图;后面执行器跳线如下图;表示执行
4、器CANbUS总线终端,6、停用或启用执行器Params&Display/RationControl/GasSettings/AuxActuator根据需要选择(停用deactivated)或(启用activated)执行器8、手动开关伺服电机Params&Display/RatioControl/RatioControl/CurveParams/Manual9,初始位置设定Params&Display/RatioControl/GasSettings/SpecialPositions/HomePoS/HomePosAIR(风门初始位置)HomePosGas(气门初始位置)HomePosVSD
5、(变频初始位)10、设置前吹扫位Params&Display/RatioControl/GasSettings/SpecialPositions/PrepurgePosPrepurgePosAir(R门前吹扫位)11、点火位设定Params&Display/RatioControl/GasSettings/SpecialPositions/IgnitionPos/IgnitionPoSGaS(气门点火位MgnitionPosAir(风门点火位)12、设定后吹扫位置Params&Display/RatioControl/GasSettings/SpecialPositions/Postpurge
6、PosPostpurgePosGas(门后吹扫1)PostpurgePosAir(风门后吹扫位)13、设定检漏方式Params&Display/BurnerControWalveProving/ValveProvingTyeNoVP(无检漏)、VPstartup(前检漏)、VPshutdown(后检漏)、VPstushd(前后都检漏)14、风机接触器连锁选择Params&Display/BurnerControl/Configuration/Configln/Output/FGR-PS/FCC/FCC/deactivated(停用)15、高、低气压连锁选择Params&Display/Burn
7、erControl/Configuration/Configln/OutputGasPressure-Min(低气压)GasPressure-Max(高气压)根据需求选择deactivated(停用),activated(启用)16、燃烧器启停选择ManualOperationAutomManualOffAutomatic(外部控制)17、负荷控制选择Params&Display/LoadController/Configuration/LC_OptgMode/ExtLCX5-03(外部PID控制)三、设定空燃比曲线1、Params&Display/RatioControl/GasSettin
8、gs/CurveParams/Point2、在PC)INT里边选择1点到15点,每个点的风气配比调试正常后确认保存,退出保存。四、变频控制时需要修改的参数1、无负荷条件下VSD的反应:parms&display/vsdmodule/relraseconct/open2、选择速度传感器每次运行的脉冲数量:parms&display/vsdmodule/configuration/speed/numpulsperr33、选择频率控制输出电流范围:parms&display/vsdmodule/configuration/speed/Setpointoutput4-20mA4、风机速度的标准化;(起
9、炉前必须要做)parms&display/vsdmodule/configuration/speed/standardization/activated5、停机时是否减到小负荷停炉:aramsdislaytimestimesshut-downmaxtmelowfire/选择0.2为直接停炉、选择20秒时,接到停炉信号会减到最小负荷且到20秒时才停炉。6、选择变频和辅助执行器的启停:ParamS/displayratiocontrolgsasettingsVSD如果没有辅助执行器选择VSD,如果有一个辅助执行器选择VSD+AUX37、定义辅助执行器地址(同其他伺服电机地址定义类似)8、定义辅助执
10、行器特殊位置(含初始位置,前后吹扫位置,点火位置,)(同其他伺服电机地址定义类似)9、注意事项:a.报AlOE故障,原因是斜坡时间设置太短、处理办法:params/display/ratiocontrol/times/operatrampmode设为60sparamsdisplay/ratiocontrol/times/timenoflame设为60sb.报IE10故障,原因是:特殊位置没有到达,查看变频器最小和最大频率设置是否合理。C.报44OA故障,原因是:打开了启动释放燃气,处理guanParams&Display/BurnerControl/Configuration/Configln/Output/startreleasegas/deactibated
