《进行水泥水化程度的测定.docx》由会员分享,可在线阅读,更多相关《进行水泥水化程度的测定.docx(4页珍藏版)》请在第壹文秘上搜索。

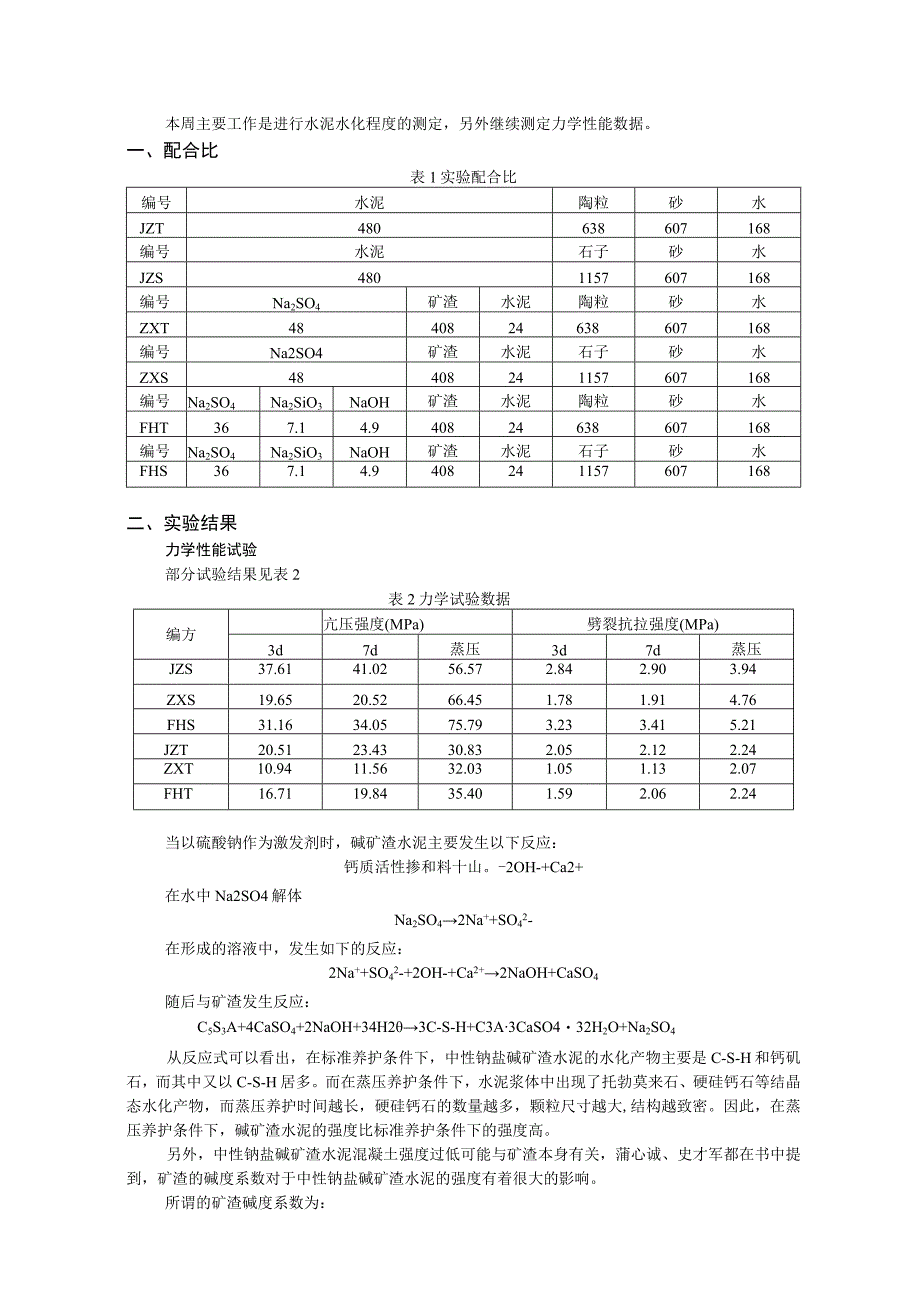

1、本周主要工作是进行水泥水化程度的测定,另外继续测定力学性能数据。一、配合比表1实验配合比编号水泥陶粒砂水JZT480638607168编号水泥石子砂水JZS4801157607168编号Na2SO4矿渣水泥陶粒砂水ZXT4840824638607168编号Na2SO4矿渣水泥石子砂水ZXS48408241157607168编号Na2SO4Na2SiO3NaOH矿渣水泥陶粒砂水FHT367.14.940824638607168编号Na2SO4Na2SiO3NaOH矿渣水泥石子砂水FHS367.14.9408241157607168二、实验结果力学性能试验部分试验结果见表2表2力学试验数据编方亢压
2、强度(MPa)劈裂抗拉强度(MPa)3d7d蒸压3d7d蒸压JZS37.6141.0256.572.842.903.94ZXS19.6520.5266.451.781.914.76FHS31.1634.0575.793.233.415.21JZT20.5123.4330.832.052.122.24ZXT10.9411.5632.031.051.132.07FHT16.7119.8435.401.592.062.24当以硫酸钠作为激发剂时,碱矿渣水泥主要发生以下反应:钙质活性掺和料十山。-2OH-+Ca2+在水中Na2SO4解体Na2SO42Na+SO42-在形成的溶液中,发生如下的反应:2N
3、a+SO42-+2OH-+Ca2+2NaOH+CaSO4随后与矿渣发生反应:C5S3A+4CaSO4+2NaOH+34H23C-S-H+C3A3CaSO432H2O+Na2SO4从反应式可以看出,在标准养护条件下,中性钠盐碱矿渣水泥的水化产物主要是C-S-H和钙矶石,而其中又以C-S-H居多。而在蒸压养护条件下,水泥浆体中出现了托勃莫来石、硬硅钙石等结晶态水化产物,而蒸压养护时间越长,硬硅钙石的数量越多,颗粒尺寸越大,结构越致密。因此,在蒸压养护条件下,碱矿渣水泥的强度比标准养护条件下的强度高。另外,中性钠盐碱矿渣水泥混凝土强度过低可能与矿渣本身有关,蒲心诚、史才军都在书中提到,矿渣的碱度系数
4、对于中性钠盐碱矿渣水泥的强度有着很大的影响。所谓的矿渣碱度系数为:A4_CaO+MgO以0二SSiOl+Al2Oi其中:cg%g。、si2.。何,指各组分在矿渣中的质量系数。从公式可以看出,碱度系数即为矿渣中碱性氧化物与酸性氧化物(Ab3在此处算为酸性氧化物)的比值。一般情况下,碱度系数越高,对于强度发展越有利。我们所配制的中性钠盐碱矿渣水泥的强度之所以不能有大幅度的提升,很有可能就是这个原因,等到XRF实验后进行验证。水化程度试验碱矿渣水泥水化程度测定方法如下所示:1、取混凝土破碎后的硬化浆体碎片浸泡于无水乙醇中至试验,见图1;2、试验前取出浆体碎片,在60的烘箱中烘干至恒重,见图2;3、将

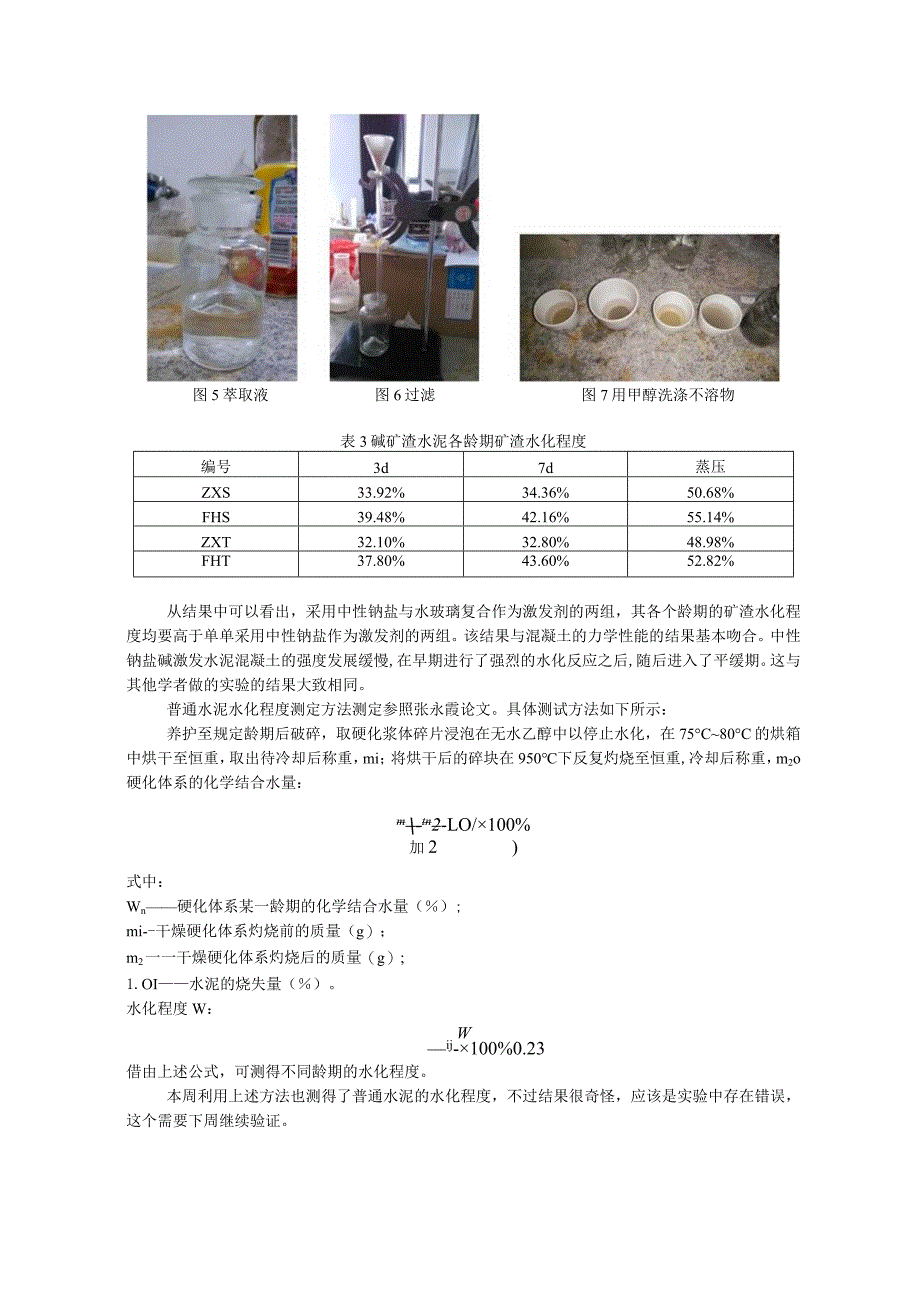

5、浆体碎片研磨至全部通过200目筛,见图3;4、取0.5g试样放入萃取液中(2.5g水杨酸+35ml丙酮+15ml甲醇),在室温下搅拌1小时,然后放置一天,见图4-5;5、将混合液过滤,用甲醇洗涤不溶物,干燥后在850下烧40分钟,所剩下的残留物即为未水化的矿渣,mo,见图6-7。水化程度Clc:a/一四xlOO%I05j图1浆体碎片浸泡于无水乙醇中图2浆体碎片送入烘箱烘干图3研磨干燥后的浆体碎片图4过筛的浆体粉末溶于萃取液图5萃取液图6过滤图7用甲醇洗涤不溶物表3碱矿渣水泥各龄期矿渣水化程度编号3d7d蒸压ZXS33.92%34.36%50.68%FHS39.48%42.16%55.14%ZX
6、T32.10%32.80%48.98%FHT37.80%43.60%52.82%从结果中可以看出,采用中性钠盐与水玻璃复合作为激发剂的两组,其各个龄期的矿渣水化程度均要高于单单采用中性钠盐作为激发剂的两组。该结果与混凝土的力学性能的结果基本吻合。中性钠盐碱激发水泥混凝土的强度发展缓慢,在早期进行了强烈的水化反应之后,随后进入了平缓期。这与其他学者做的实验的结果大致相同。普通水泥水化程度测定方法测定参照张永霞论文。具体测试方法如下所示:养护至规定龄期后破碎,取硬化浆体碎片浸泡在无水乙醇中以停止水化,在75C80C的烘箱中烘干至恒重,取出待冷却后称重,mi;将烘干后的碎块在950下反复灼烧至恒重,
7、冷却后称重,m2o硬化体系的化学结合水量:m-tn2-LO/100%加2)式中:Wn硬化体系某一龄期的化学结合水量();mi-干燥硬化体系灼烧前的质量(g);m2一一干燥硬化体系灼烧后的质量(g);1.OI水泥的烧失量()。水化程度W:Wij-100%0.23借由上述公式,可测得不同龄期的水化程度。本周利用上述方法也测得了普通水泥的水化程度,不过结果很奇怪,应该是实验中存在错误,这个需要下周继续验证。附表:实验日程安排七月二二四五八日14制作试块1516拆模预湿陶粒17JZS、ZXS、FHS3d和蒸压抗压、劈拉18制作试块1920拆模21JZT、ZXTFHT3d和蒸压;JZS、ZXS、FHS7
8、d数据抗压劈拉22JZTZXT、FHT、JZS、ZXS、FHS3d和蒸压水化程度23JZT、ZXT、FHTJZS、ZXS、FHS3d和蒸压水化程度24JZT、ZXT、FHT7d抗压、劈拉25JZTZXTFHTJZS、ZXS、FHS7d水化程度26JZT、ZXTFHTJZSZXS、FHS7d水化程度2728JZS、ZXS、FHS14d抗压、劈拉293031JZT、ZXT、FHT14d抗压、劈拉JZT、ZXT、FHT.JZS、ZXS、FHSI4d水化程度J/T、zxFHTJZS、ZXS、FHS14d水化程度八月五B一二三四1JZT、ZXT、FHT吸水返水试验234567891011JZS、ZXS、FHS28d抗压劈拉121314JZT、ZXT、FHT28d抗压劈拉15JZTZXT、FHT、JZS、ZXS、FHS28d水化程度16171819202122232425262728
