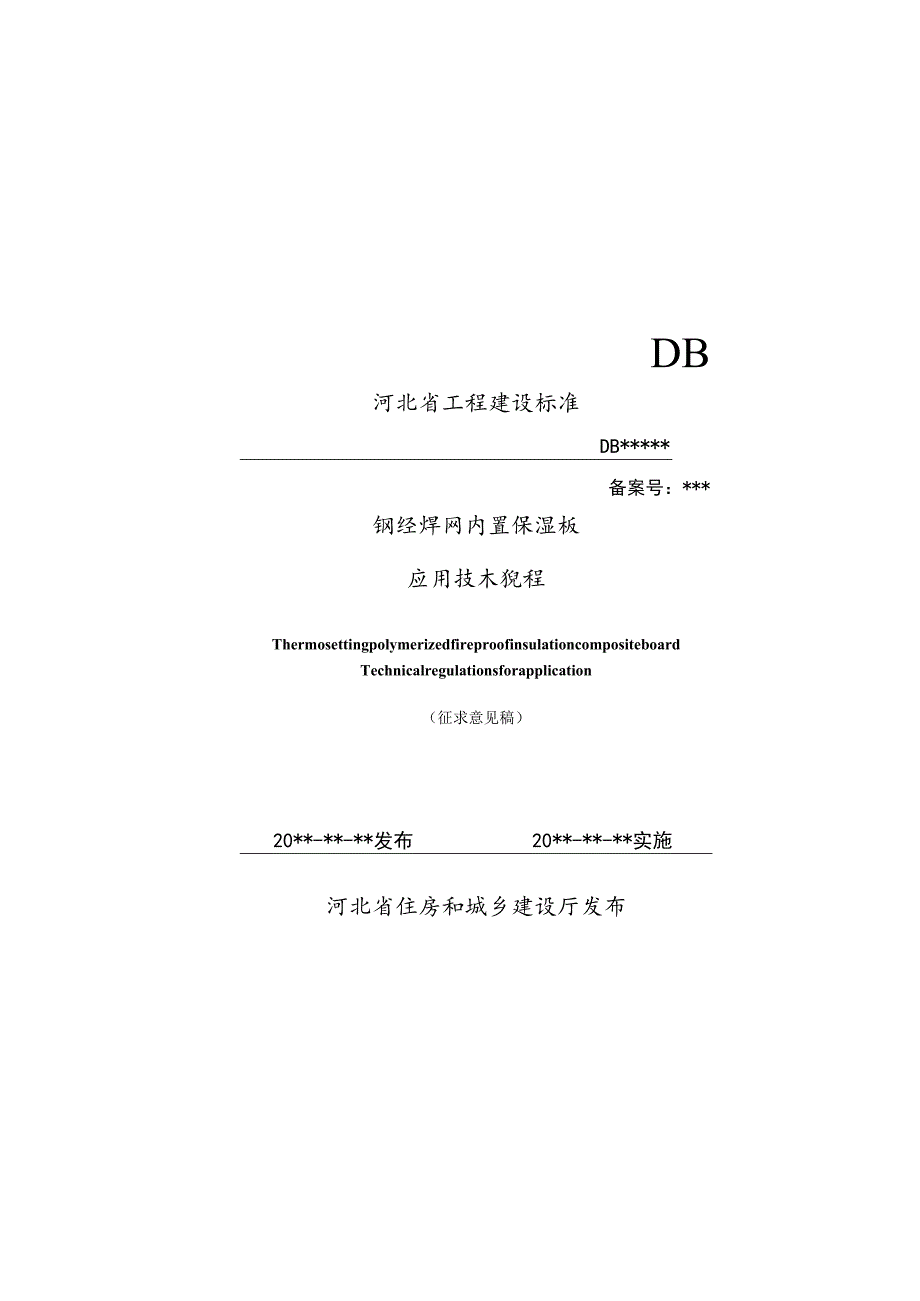

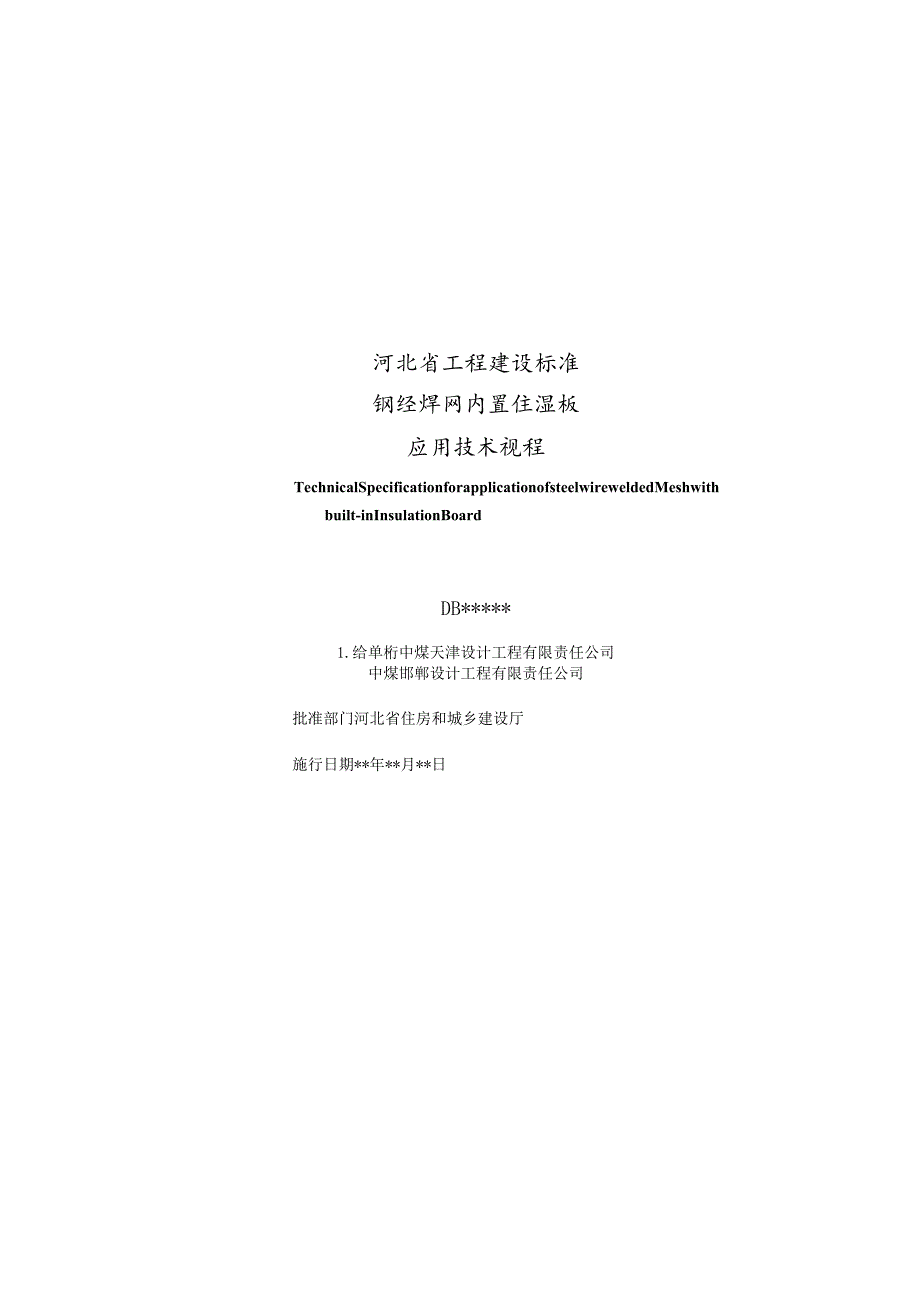

1、DB河北省工程建设标准DB*备案号：*钢经焊网内置保湿板应用技木猊程ThermosettingpolymerizedfireproofinsulationcompositeboardTechnicalregulationsforapplication（征求意见稿）20*-*-*发布20*-*-*实施河北省住房和城乡建设厅发布河北省工程建设标准钢经焊网内置住湿板应用技术视程TechnicalSpecificationforapplicationofsteelwireweldedMeshwithbuilt-inInsulationBoardDB*1.给单桁中煤天津设计工程有限责任公司中煤邯郸设计工

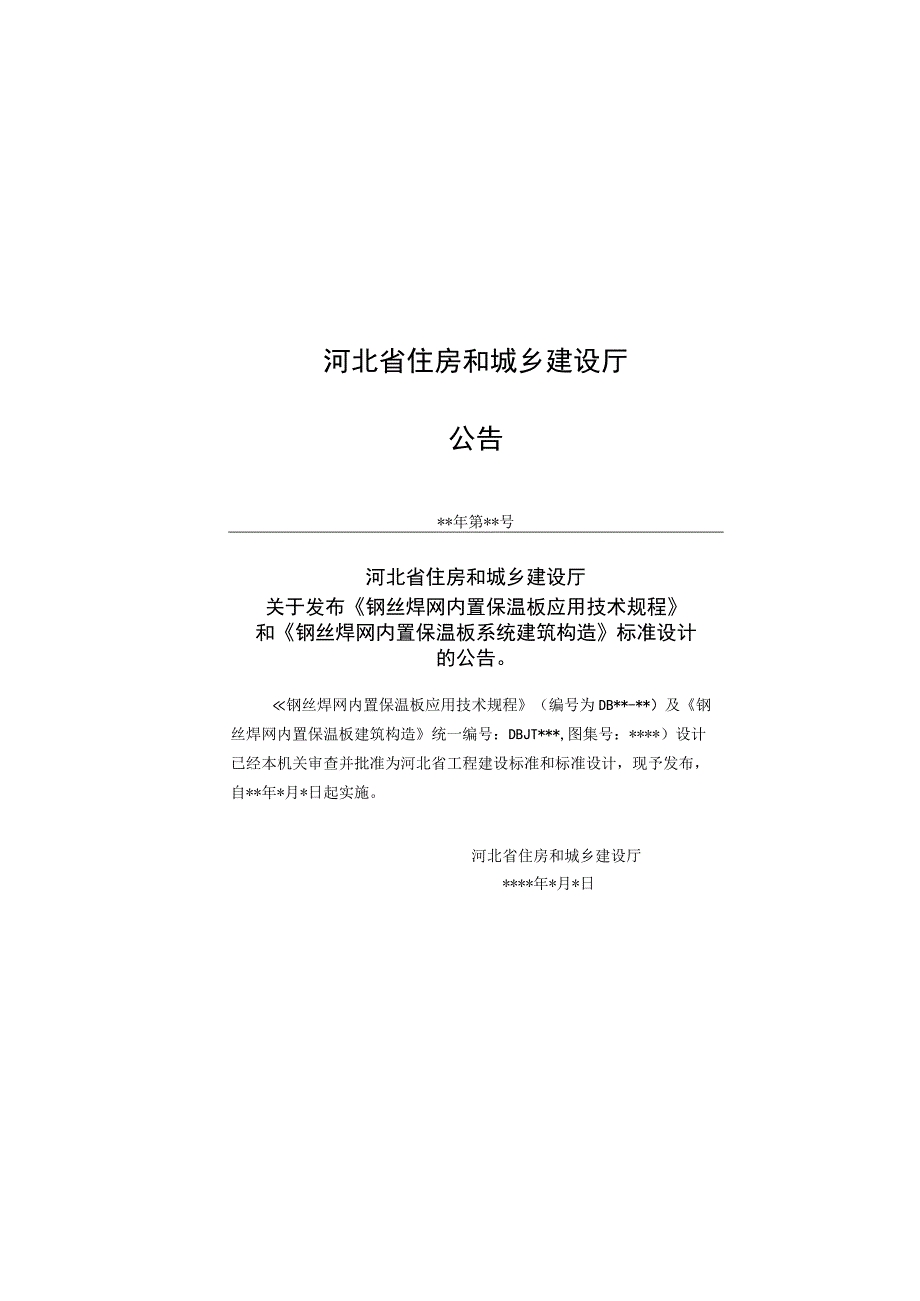

2、程有限责任公司批准部门河北省住房和城乡建设厅施行日期*年*月*日河北省住房和城乡建设厅公告*年第*号河北省住房和城乡建设厅关于发布钢丝焊网内置保温板应用技术规程和钢丝焊网内置保温板系统建筑构造标准设计的公告。钢丝焊网内置保温板应用技术规程（编号为DB*-*）及钢丝焊网内置保温板建筑构造统一编号：DBJT*,图集号：*）设计已经本机关审查并批准为河北省工程建设标准和标准设计，现予发布，自*年*月*日起实施。河北省住房和城乡建设厅*年*月*日A-刖三本标准根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由中煤天津设计工程有
3、限责任公司、中煤邯郸设计工程有限责任公司会同相关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语：3.基本规定；4.性能要求；5.设计；6.施工；7.质量验收。本标准涉及专利（专利号：ZL201920000656.1）。涉及专利的具体技术问题，使用者可直接与专利权人协商处理，本标准的发布机构不承担识别这些专利的责任。本标准由中煤天津设计工程有限责任公司、中煤邯郸设计工程有限责任公司负责具体技术内容的解释，由河北省建设工程标准编制研究中心负责管理。本标准执行过程中如有意见或建议，请寄送至中煤邯郸设计工程有限责任公司（地址：河北省邯郸市港河北大街114号，邮编：056000,电话
4、：0310-7106775,电子邮箱：jhq07）,以供修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：中煤天津设计工程有限责任公司中煤邯郸设计工程有限责任公司参编单位:主要起草人:审查人：目次1总则12术语23基本规定34性能要求54.1 主要材料54.2 配套材料105设计Il5. I一般规定115.2设计要点126施工146.1 一般规定146.2 施工要点156.3 成品保护176.4 施工安全187质量验收197.1 般规定197.2 主控项目217.3 般项目22本标准用词说明24引用标准名录25附：条文说明27Contents1 GeneralProvi
5、sions12 Terms23 BasicRequirements34 CharacteristicsRequirements54. MainMaterials54.2RelatedMaterials105Design115. 1GeneralRequirements115.2DesignPoints126Construction146. 1GeneralRequirements146.2 ConstructionPoints156.3 FinishedProductProtection176.4 ConstructionSafety187QualityAcceptance197. IGene
6、ralRequirements197.2 DominantItems217.3 GeneralItems22ExplanationofWordinginthisSpecification241.istofQuotedStandards25Addition:ExplanationofProvisions271总贝U.o.为规范钢丝焊网内置保温板在建筑外墙外保温工程中的应用，做到安全适用、技术先进、经济合理，保证工程质量，制定本标准。1.0.2本标准适用于河北省8度及8度以下抗宸设防区，建筑高度为100m以下的新建、扩建民用建筑中采用钢丝焊网内置保温板的现浇混凝土外墙外保温工程的设计、施工和质量验
7、收。1.0.3钢丝焊网内置保温板的设计、施工和质量验收除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2.0.1钢丝焊网内置保温板系统Built-inInsulationBoardSystemforWireWeldedMesh由饰面层、防护层和钢丝网架板构成，并辅以连接件与现浇钢筋混凝土基层墙体形成有效连接，起保温、防护作用的构造系统，简称TCH。2.0.2钢丝网架板WireMeShPIate由专用连接件连接镀锌电焊网、保温层和现浇混凝土保护层构成,在工厂预制成型，用于外墙外保温的内置保温。2.0.3保温层Insulationlayer由模塑聚苯板（EPS）、石墨聚苯板（GEP
8、S）、挤塑聚苯板（XPS）、石墨挤塑板（GXPS）为保温芯材的构造层。2.0.4防护层Protectivelayer在保温层外侧，主要起保温层防护作用的现浇混凝土层。2.0.5连接件Connectingpiece由与工程塑料复合（热熔合）的钢筋，将钢丝网架板与基层墙体进行有效连接的专用构件。2.0.6专用固定件Specialfixtureparts以工程塑料制成，将镀锌电焊网和保温板连接，限制镀锌电焊网与保温板的间距，防止镀锌电焊网移动的配件。3.0.1钢丝焊网内置保温系统复合剪力墙在钢丝网架板两侧同时浇筑混凝土，形成的结构受力与建筑节能于一体的复合墙体。其系统构造见表3.0.1。表3.0.1
9、钢丝焊网内置保温系统复合剪力墙基本构造系统基本构造1、内饰面层组成材料混合砂浆或按工程设计构造示意图2,层钢丝网架板现浇混凝土结构3、保温层钢筋混凝土EPS板、GEPS板、XPS板、GXPS板124357684、受力连接件5、钢丝焊网直径不小于8的钢筋，每平米不少于8个350、4(g100钢丝焊网I6、构造连接件ABS或其他树脂塑料不小于50mm厚混凝土聚合物抗裂砂浆复合耐碱网格布+柔性耐水腻子+涂料等F,17、现浇混凝土构造层8、外饰面层V3.0.2钢丝焊网内置保温系统复合填充墙在钢丝网架板两侧同时浇筑50mm60mm厚混凝土，形成建筑外围护或填充作用的复合墙体。其系统构造见表3.0.2。3
10、.0.3钢丝焊网内置保温系统应由同一供应商提供配套的组成材料、构件和其质量证明文件，并应符合本标准和国家现行相关标准的要求。3.0.4钢丝焊网内置保温系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不应出现裂缝、空鼓、脱落等现象；在地震发生时不应发生脱落。3.0.5钢丝焊网内置保温系统应具有防止水渗透性能。3.0.6钢丝焊网内置保温系统各组成部分应具有物理一化学稳定性。所有组成材料应彼此相容并具有防腐性。钢丝焊网内置保温系统工程还应具有防生物侵害性能。3.0.7钢丝焊网内置保温系统使用高度及外墙外保温工程的防火要求应符合现行国家标准建筑设计防火规范GB5
11、0016的有关规定，且应具有防止火焰沿外墙面蔓延的能力。3.0.8钢丝焊网内置保温系统保温、隔热和防潮性能应符合现行国家标准民用建筑热工设计规范GB50176和河北省相关标准的规定。3.0.9在正确使用和正常维护的条件下，钢丝焊网内置保温系统的设计使用年限应符合设计要求。3.0.10钢丝焊网内置保温系统外饰面层宜采用涂料饰面并应符合现行国家标准建筑装饰装修工程质量验收标准GB50210的相关规定。3.0.11钢丝焊网内置保温系统工程施工现场应采取可靠的防火安全措施，其防火要求应符合现行国家标准建设工程施工现场消防安全技术规范GB50720的有关规定。3.0.12钢丝网架板生产制作、运输、进场堆
12、放和施工过程中，应采取防火和防护措施。产品应放在干燥通风处贮存，不应露天长期暴晒，不可重压或与锋利物品碰撞。4性能要求4.1 主要材料4.1.1 钢丝网架板由电焊网、保温层、专用连接件和现浇混凝土保护层构成（图4.1.1）。叁层5雇工做甘,50片簸皴土豺层专版翎图4.1.1钢丝网架板4.1.2 钢丝网架板主要规格尺寸应符合表4.1.2的规定。表4.1.2钢丝网架板的规格尺寸(mm)板类型长度宽度厚度标准板35OO1200根据热工计算确定非标准板按设计要求制作，且宽度1200。4.1.3 钢丝网架板的表面应平整，不得有明显翘曲、变形；无裂纹、无夹杂物、无油污；板边应平直、完整，无掉角、缺棱和破损
13、。板长350Omm范围内保温板对接不得多于2处，且对接处需用胶粘剂粘牢。其尺寸允许偏差应符合表4.1.3的规定。表4.1.3钢丝网架1坂尺寸允许偏差(mm)项目允许偏差长度2宽度保温层厚度+2.0,0.0对角线差3电焊网距保温层距离2注：本表的允许偏差值以1200mmX600m,板为标准。4.1.4 模塑聚苯板(EPS)和石墨聚苯板(GEPS)的性能指标应符合表4.1.4的规定。表4.1.4模塑聚苯板和石墨聚苯板性能指标项目性能指标试验方法EPS板GEPS板密度/(kg/m，)18-25GB/T10801.1)0.10尺寸稳定性/%近0.3弯曲变形mm20水蒸气透湿性能/ng(Pams)4.5体积吸水率/%3.0燃烧性能燃烧性能等级B缎GB8624氧指数/%二30注：EPS和GEPS在工程应用前，宜在自然条件下陈化42d,或在温度(605C环境中陈化5d.4.1.5 挤塑聚苯板(XPS)和石墨挤塑板(GXPS)的性能指标应符合表4.1.5的规定。表4.1.5挤塑聚苯板和石墨挤塑板性能指标项目性能指标试验方法XPS板GXPS板表观密度/(kgm)25-35GB/T10801.20.20尺寸稳定性伙1.0弯曲变形mm20水蒸气透湿性能ng(P
