《镁水泥基础研究配方的选定.docx》由会员分享，可在线阅读，更多相关《镁水泥基础研究配方的选定.docx（5页珍藏版）》请在第壹文秘上搜索。

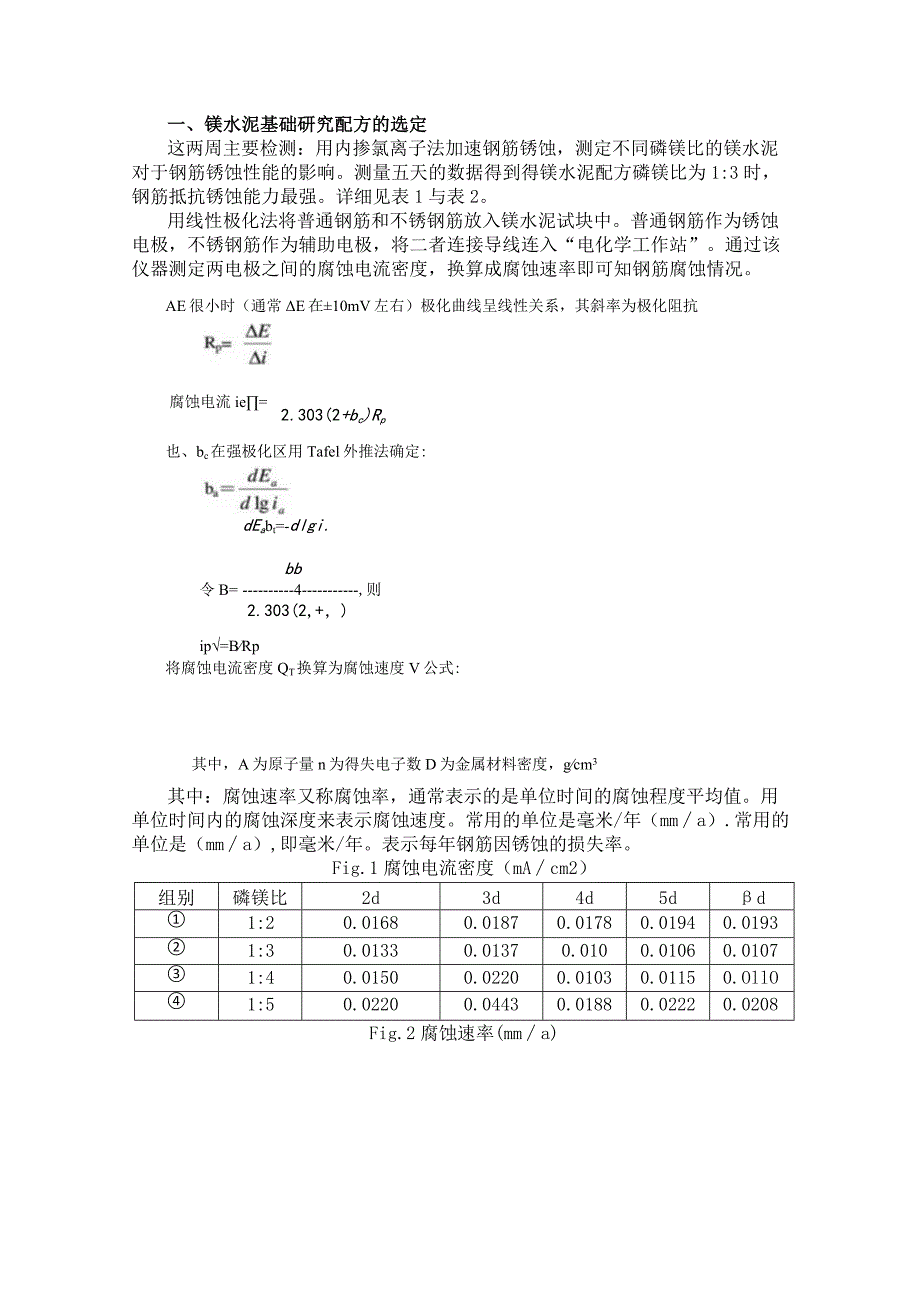

1、一、镁水泥基础研究配方的选定这两周主要检测：用内掺氯离子法加速钢筋锈蚀，测定不同磷镁比的镁水泥对于钢筋锈蚀性能的影响。测量五天的数据得到得镁水泥配方磷镁比为1:3时，钢筋抵抗锈蚀能力最强。详细见表1与表2。用线性极化法将普通钢筋和不锈钢筋放入镁水泥试块中。普通钢筋作为锈蚀电极，不锈钢筋作为辅助电极，将二者连接导线连入“电化学工作站”。通过该仪器测定两电极之间的腐蚀电流密度，换算成腐蚀速率即可知钢筋腐蚀情况。腐蚀电流ie=AE很小时（通常E在10mV左右）极化曲线呈线性关系，其斜率为极化阻抗2.303(2+bc)Rp也、bc在强极化区用Tafel外推法确定:dEabt=-dlgi.bb令B=4,

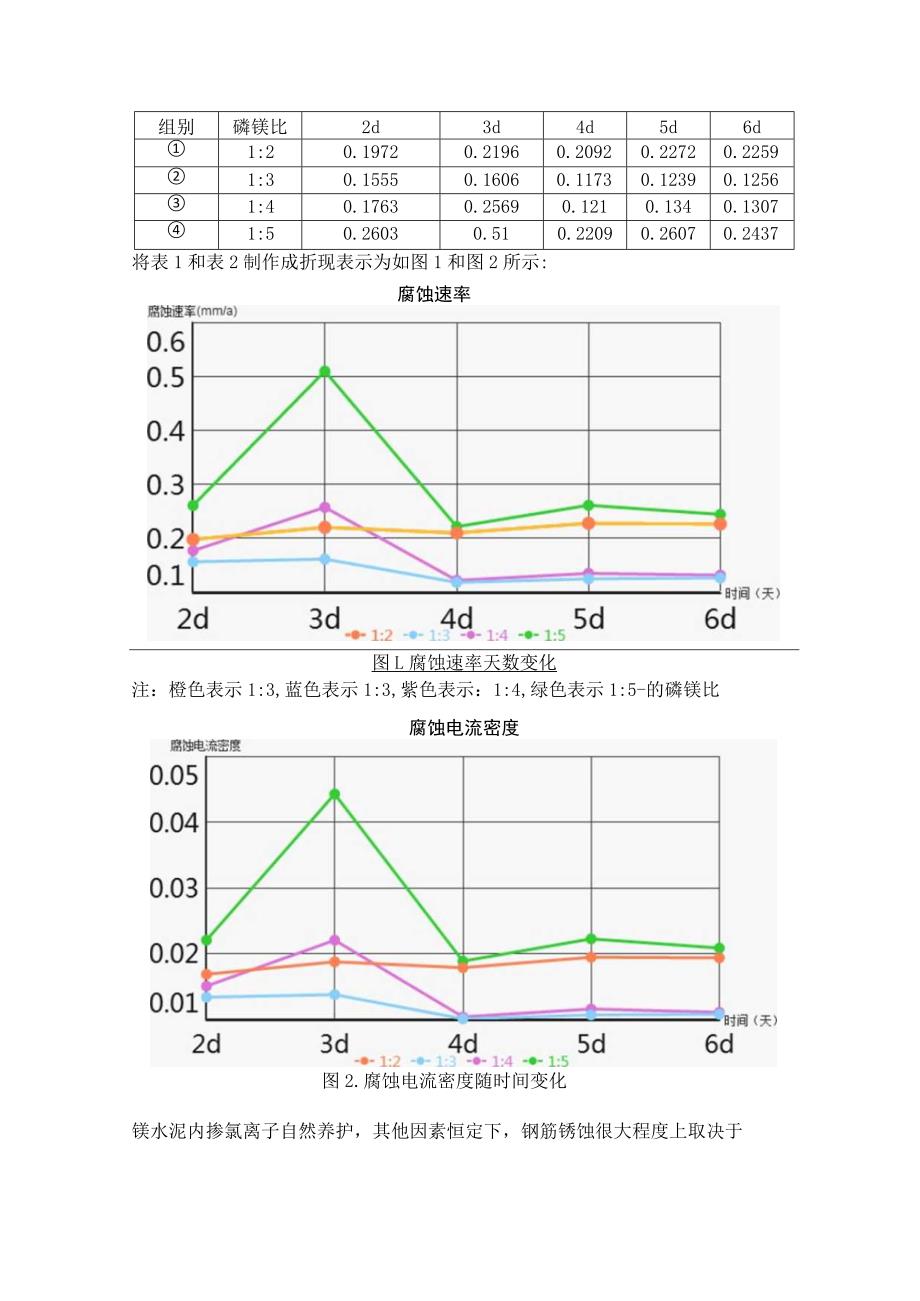

2、则2.303(2,+，)ip=BRp将腐蚀电流密度QT换算为腐蚀速度V公式:其中，A为原子量n为得失电子数D为金属材料密度，gcm3其中：腐蚀速率又称腐蚀率，通常表示的是单位时间的腐蚀程度平均值。用单位时间内的腐蚀深度来表示腐蚀速度。常用的单位是毫米/年（mma）.常用的单位是（mma）,即毫米/年。表示每年钢筋因锈蚀的损失率。Fig.1腐蚀电流密度（mAcm2）组别磷镁比2d3d4d5dd1:20.01680.01870.01780.01940.01931:30.01330.01370.0100.01060.01071:40.01500.02200.01030.01150.OllO1:50.
3、02200.04430.01880.02220.0208Fig.2腐蚀速率(mma)组别磷镁比2d3d4d5d6d1:20.19720.21960.20920.22720.22591:30.15550.16060.11730.12390.12561:40.17630.25690.1210.1340.13071:50.26030.510.22090.26070.2437将表1和表2制作成折现表示为如图1和图2所示:腐蚀速率图L腐蚀速率天数变化注：橙色表示1:3,蓝色表示1:3,紫色表示：1:4,绿色表示1:5-的磷镁比腐蚀电流密度图2.腐蚀电流密度随时间变化镁水泥内掺氯离子自然养护，其他因素恒定

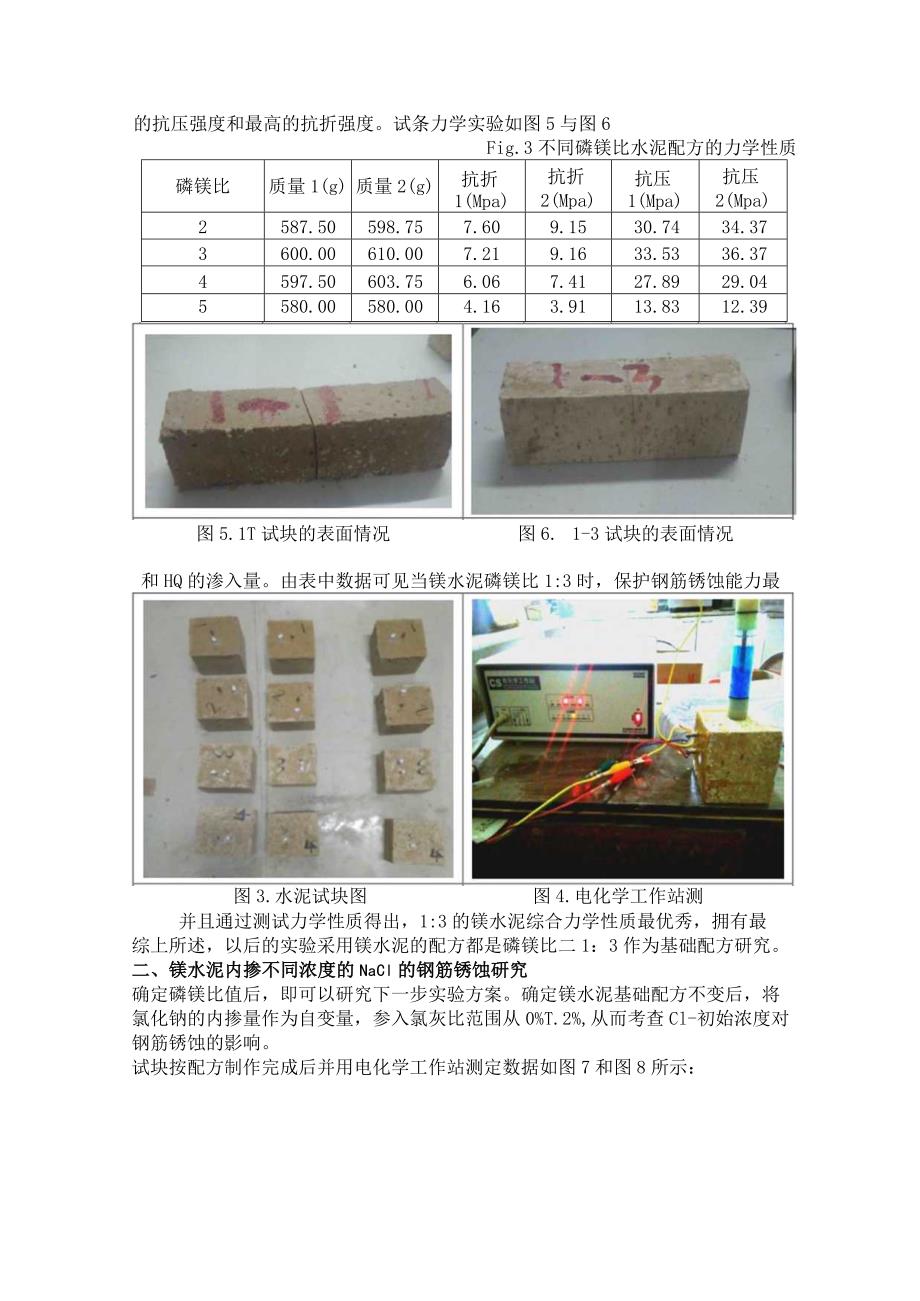

4、下，钢筋锈蚀很大程度上取决于的抗压强度和最高的抗折强度。试条力学实验如图5与图6Fig.3不同磷镁比水泥配方的力学性质磷镁比质量1(g)质量2(g)抗折1(Mpa)抗折2(Mpa)抗压1(Mpa)抗压2(Mpa)2587.50598.757.609.1530.7434.373600.00610.007.219.1633.5336.374597.50603.756.067.4127.8929.045580.00580.004.163.9113.8312.39图5.1T试块的表面情况图6.1-3试块的表面情况和HQ的渗入量。由表中数据可见当镁水泥磷镁比1:3时，保护钢筋锈蚀能力最好。图3.水泥试块
5、图图4.电化学工作站测试并且通过测试力学性质得出，1:3的镁水泥综合力学性质最优秀，拥有最高综上所述，以后的实验采用镁水泥的配方都是磷镁比二1：3作为基础配方研究。二、镁水泥内掺不同浓度的NaCl的钢筋锈蚀研究确定磷镁比值后，即可以研究下一步实验方案。确定镁水泥基础配方不变后，将氯化钠的内掺量作为自变量，参入氯灰比范围从0%T.2%,从而考查Cl-初始浓度对钢筋锈蚀的影响。试块按配方制作完成后并用电化学工作站测定数据如图7和图8所示：图7.试块示意图图8.电化学工作站用该实验方法测得的2d的腐蚀电流密度规律如图9所示:Fig4.镁水泥内掺氯离子配方组别水磷镁氯化钠氯灰比硼砂1400500150
6、000.00%1002400500150040.12%1003400500150080.24%10044005001500120.36%10054005001500160.48%10064005001500200.60%10074005001500240.72%10084005001500280.84%10094005001500320.96%100104005001500361.08%100114005001500401.20%100Fig5.钢筋的腐蚀程度（第一天）时间（天）1234567891011腐蚀速率0.0090.01960.02670.03030.03040.03170.03430.03510.03960.04770.0596腐蚀速率65Oo Oo0.040.030.020.010/(1LrFNI腐蚀速率1234组别567891011-A-1图10.腐蚀速率和镁磷比的关系现在已经把镁水泥做好保护措施，并且让其自然养护一段时间，然后再进行第二次测量，可以初步得出结论，内掺氯离子越多，钢筋的锈蚀程度越严重。
