《镁水泥隧道防火涂料配合比.docx》由会员分享，可在线阅读，更多相关《镁水泥隧道防火涂料配合比.docx（2页珍藏版）》请在第壹文秘上搜索。

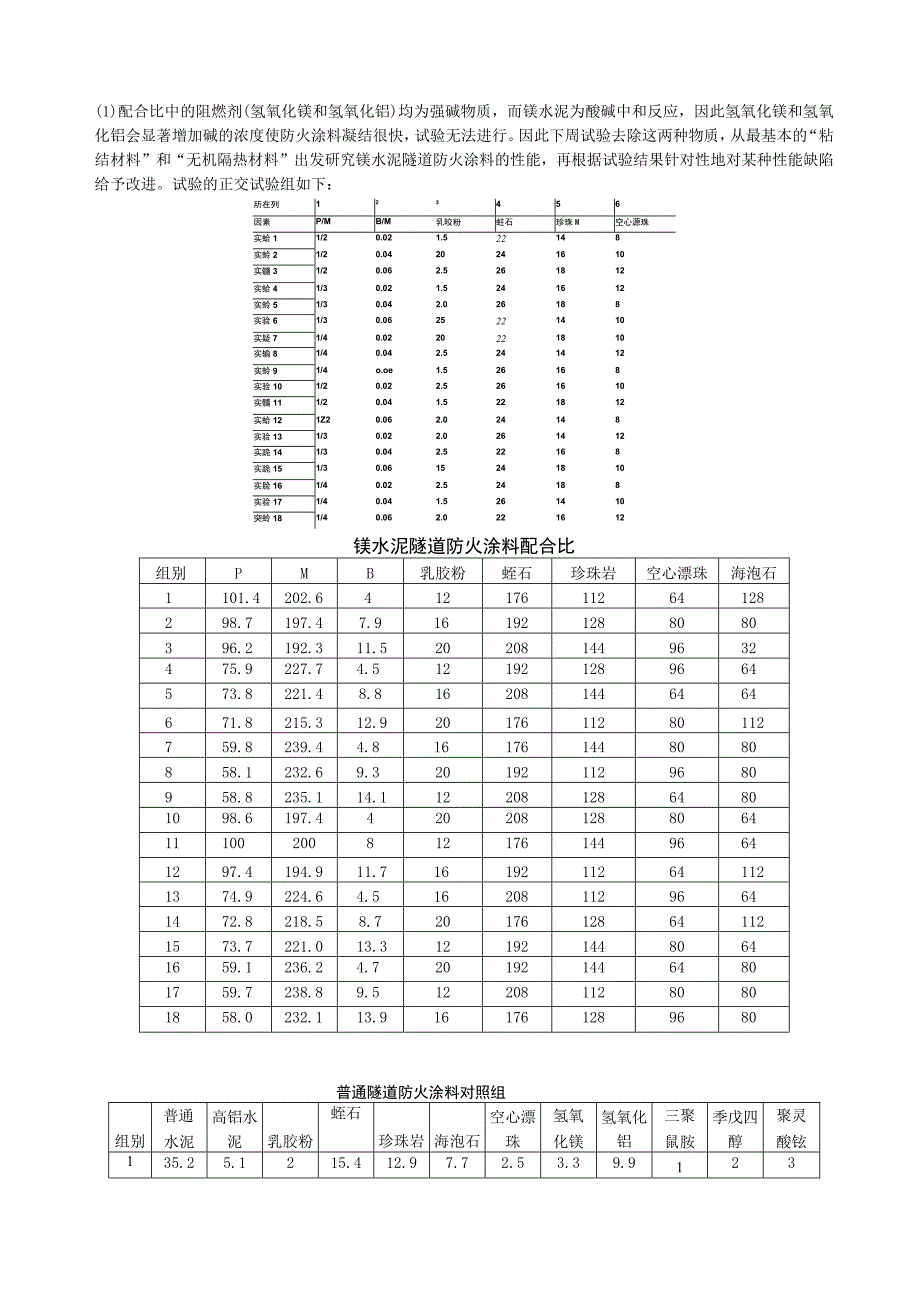

1、(1)配合比中的阻燃剂(氢氧化镁和氢氧化铝)均为强碱物质，而镁水泥为酸碱中和反应，因此氢氧化镁和氢氧化铝会显著增加碱的浓度使防火涂料凝结很快，试验无法进行。因此下周试验去除这两种物质，从最基本的“粘结材料”和“无机隔热材料”出发研究镁水泥隧道防火涂料的性能，再根据试验结果针对性地对某种性能缺陷给予改进。试验的正交试验组如下：所在列123456因素P/MB/M乳皎粉蛀石珍珠M空心源珠实蛤11/20.021.522148实蛉21/20.0420241610实髓31/20.062.5261812实蛤41/30.021.5241612实蛉51/30.042.026188实验61/30.06252214
2、10实疑71/40.0220221810实输81/40.042.5241412实蛉91/4o.oe1.526168实验101/20.022.5261610实髓111/20.041.5221812实蛤121Z20.062.024148实验131/30.022.0261412实跪141/30.042.522168实跪151/30.0615241810实脸161/40.022.524188实验171/40.041.5261410突蛉181/40.062.0221612镁水泥隧道防火涂料配合比组别PMB乳胶粉蛭石珍珠岩空心漂珠海泡石1101.4202.641217611264128298.7197.4
3、7.9161921288080396.2192.311.5202081449632475.9227.74.5121921289664573.8221.48.8162081446464671.8215.312.92017611280112759.8239.44.8161761448080858.1232.69.3201921129680958.8235.114.11220812864801098.6197.442020812880641110020081217614496641297.4194.911.716192112641121374.9224.64.51620811296641472.82
4、18.58.720176128641121573.7221.013.31219214480641659.1236.24.72019214464801759.7238.89.51220811280801858.0232.113.9161761289680普通隧道防火涂料对照组组别普通水泥高铝水泥乳胶粉蛭石珍珠岩海泡石空心漂珠氢氧化镁氢氧化铝三聚鼠胺季戊四醇聚灵酸铉135.25.1215.412.97.72.53.39.9123（2）耐火试件涂层厚度5mm时操作很难实现，因为涂层和石棉板之间要预埋热电偶，热电偶线就有1mm,热电偶线稍微移动试件基本破坏。其他高校采用这种小室燃烧法时的涂层厚度均为2
5、0mm,只有用相同的涂层厚度，试验数据才有可比性。2、试验指标及规定（1）干密度a）试件的制作先在规格为70.7nm70.7mm70.7mm的金版试模内壁涂一薄层机油,将拌和后的涂料注入试模内轻轻摇动.并插捣抹平,待独本I：燥固化后脱模,在规定的环境条件下，养护期满后,再放置在（6O5）C的烘箱中干燥48h然后再放置在干燥器内冷却至室温。（2）耐水性将3块试件短边朝下浸入盛有自来水的玻璃容器中，浸入深度为试件长边的2/3.试验期间，每隔24h应观察一次试件,判断涂层是否有开裂、起层、脱落、发胀和变色现象,并予以记录，直至到达规定溜试时间3块试件中至少2块符合技术要求判为合格.（3）粘结强度6.
6、14.2标准状态下黏结强度试验6.14.2.1将图2所示硬聚氯乙烯或金属型框置于70mmX70mmX20mm砂浆块上,将主涂料填满型框（面积40mmX40mm）,用刮刀平整表面,立即除去型框,即为试板,在标准环境中养护14d此项试验做5个试板为一组。6.14.2-2在养护期第十天将试板置于水平状态用双组份环氧树脂或其他高强度黏结剂均匀涂布于试样表面,并在其上面放图3所示的钢质上夹具,加约1kg祛码;除去周围溢出的黏结剂,放置72h,除去袪码;养护14d后,在拉力试验机上,按GB/T9779的方法,沿试件表面垂直方向以5mm/min的拉伸速度测定最大抗拉强度.即黏结强度。（4）耐火极限采用小室燃烧法，将配制的涂料涂覆在预埋有热电偶面的15OnIm义15OmmX6mm水泥石棉板上，涂层厚度20mm。在常温下养护28d后，在测试时将样板放在试件支架上，涂覆面朝下，酒精喷灯上口距涂覆面的垂直距离约为70mm,并在水泥石棉板上压5cm8cm厚的石棉毡隔热层，每Ilnin记录1次热电偶温度，记录温度达到380C所需时间。
