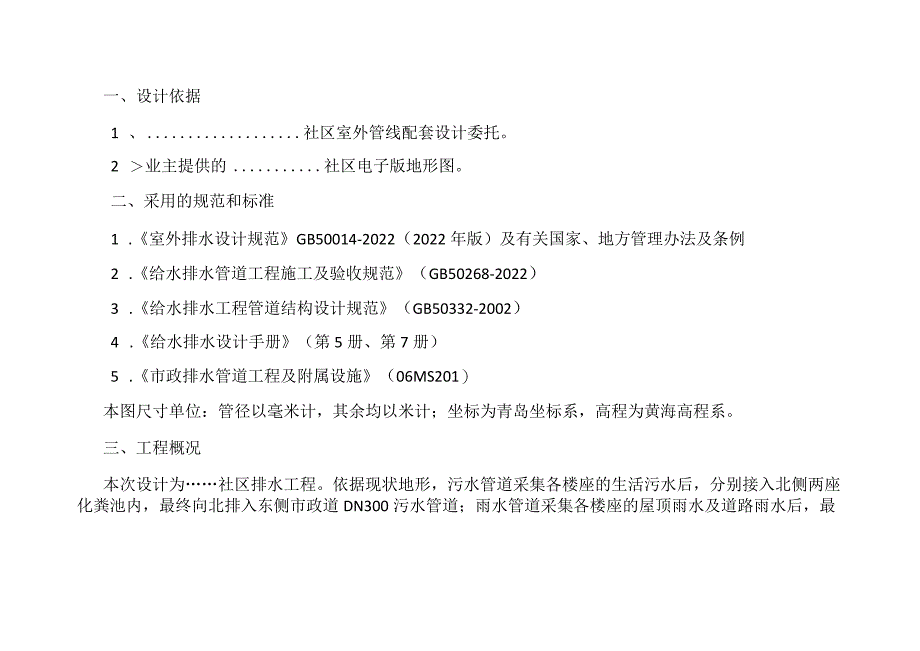

1、一、设计依据1 、社区室外管线配套设计委托。2 业主提供的社区电子版地形图。二、采用的规范和标准1 .室外排水设计规范GB50014-2022（2022年版）及有关国家、地方管理办法及条例2 .给水排水管道工程施工及验收规范（GB50268-2022）3 .给水排水工程管道结构设计规范（GB50332-2002）4 .给水排水设计手册（第5册、第7册）5 .市政排水管道工程及附属设施（06MS201）本图尺寸单位：管径以毫米计，其余均以米计；坐标为青岛坐标系，高程为黄海高程系。三、工程概况本次设计为社区排水工程。依据现状地形，污水管道采集各楼座的生活污水后，分别接入北侧两座化粪池内，最终向北排

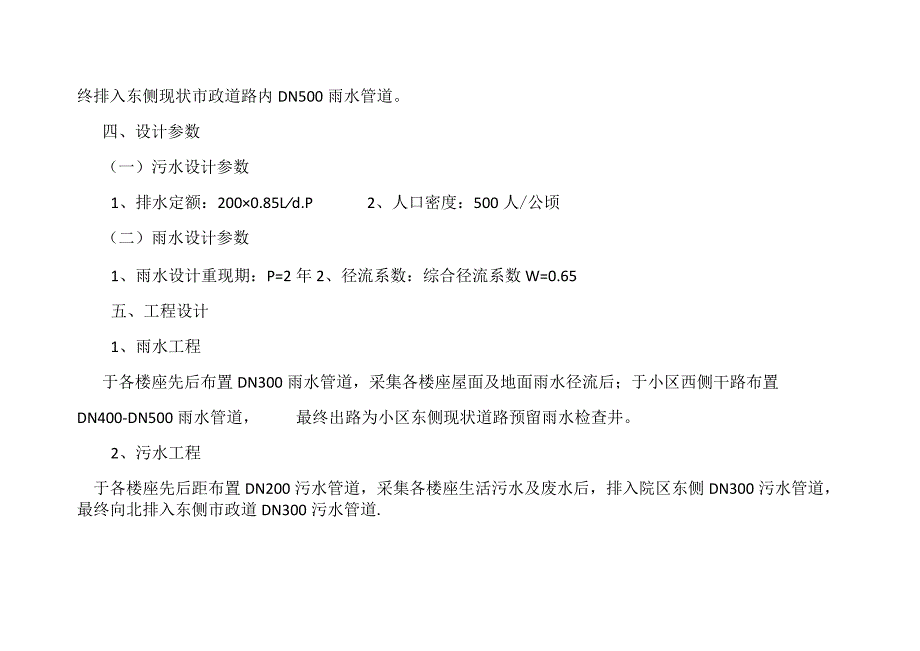

2、入东侧市政道DN300污水管道；雨水管道采集各楼座的屋顶雨水及道路雨水后，最终排入东侧现状市政道路内DN500雨水管道。四、设计参数（一）污水设计参数1、排水定额：2000.85Ld.P2、人口密度：500人/公顷（二）雨水设计参数1、雨水设计重现期：P=2年2、径流系数：综合径流系数W=0.65五、工程设计1、雨水工程于各楼座先后布置DN300雨水管道，采集各楼座屋面及地面雨水径流后；于小区西侧干路布置DN400-DN500雨水管道，最终出路为小区东侧现状道路预留雨水检查井。2、污水工程于各楼座先后距布置DN200污水管道，采集各楼座生活污水及废水后，排入院区东侧DN300污水管道，最终向北
3、排入东侧市政道DN300污水管道.六、主要工程量市木工耳?木工用首即Trrrr，嶂,rrDN3C*JJIW赧15而DN400-DNSoC450DN50015615七、管材、管基及附属设施1、管材1.管材：本次工程排水管道均采用HDPE双壁波纹埋地排水管道，采用环刚度应S8级；管材应符合国家有关技术规范和质量标准。2、管道基础a.管道落在非淤泥质原状土层上，地基承载力大于IlOKpa,采用砂垫层基础，做法详见06MS201-l9ob.管道落在腐殖土或者淤泥层上，换填50Cm碎石夯实，地基承载力大于IIOKPa后，采用砂垫层基础,做法详见06MS201-l9o3、管道接口：雨水、污水管均采用橡胶圈
4、承插连接，做法详见图集06MS201-232o4、沟槽开挖与回填应严格按照给水排水管道工程施工及验收规范(GB502682022)要求进行施工。a.开挖时，沟槽底以上0.1m原状土予以保留，禁止扰动，待装管前人工清理至设计槽底高。如遇松石、黄沙或者岩石时，沟槽底加深0.2m,装管前先用砂子或者石渣回填至设计管底高。如遇特殊基础，应作相应特殊处理。b.沟槽回填应从管道两侧同时对应回填,确保管道均匀受力不产生位移.从管底基础至管顶以上0.5m范围内，必须采用人工回填，严禁用机器回填。管顶0.5m以上范围内可采用机械从管道轴线两侧同时回填、夯实、碾压。管道回填材料及压实系数要求详见附图：管道基础及沟
5、槽回填断面图。5、检查井雨水检查井均采用01000砖砌圆形检查井（收口式）做法见06MS201-310o污水检查井采用0100Omm圆形砖砌污水检查井（收口式），做法见06MS201-319o圆形排水检查井流槽形式见图集06MS201-38o6、雨水口雨水算子采用球墨铸铁材料，型式为砖砌偏沟式单算雨水口，下沉40Cm做沉砂，具体做法见06MS201-810o雨水口连接管车行道下采用DN200-DN300HDPE双壁波纹排水管，非车行道下采用DNI50UPVC排水管，坡度大于0.01,单算雨水口串联接入检查井支管管径为DN200o雨水口位置和数量可根据现场情况进行调整。7、沉砂池：具体做法参见L
6、03S002/42,沉砂池接入检查井支管管径为DN200o8、消能井：具体做法参见L03S00217o9、化粪池：1#楼南侧为9#钢筋混凝土化粪池，8#楼南侧为10#钢筋混凝土化粪池，有地下水，池顶有覆土，顶面可过汽车，具体做法详见图集03s702-93.八、施工中注意事项1、施工前应复核管道位置、水准点高程、现状管涵流水底高程及地质情况与设计无误后方可进行工程施工；施工时应按设计施工图所定范围、高程控制、坐标控制及技术要求，并应符合给水排水管道工程施工及验收规范(GB50268-2022)的相关要求。2、遇有地下水时，应采用可靠的降水措施，将地下水降至槽底以下不小于0.5m,做到干槽施工。3
7、、污水管道按照给水排水管道工程施工及验收规范(GB50268-2022)要求采用闭水法进行严密性试验。4、管道结构及检查井作法参见市政排水管道工程及附属设施(06MS201)说明事项。5、排水管道施工中，如遇与已有其它管道交叉时，需对其它管道进行保护、修复，碾压时管道覆土厚度不小于50cm,且用静力碾压。若现状管线与设计管线冲突，应及时与有关部门及设计单位商议解决。6、排水检查井位于车行道下，采用重型球墨铸铁井盖；排水检查井位于非车行道下，采用硅塑井盖。7、检查井地面标高以实际地面标高为准（根据实际可做调整，保持与地面齐平）；检查井位置可根据实际情况做局部微调；过路管位置根据实际情况可做局部调整；其它未尽事宜施工中商议解决。8、本施工图设计须在项目取得城乡建设规划许可手续、地质勘察报告审查通过后，方可使用。管道基础及沟槽回填示意图
