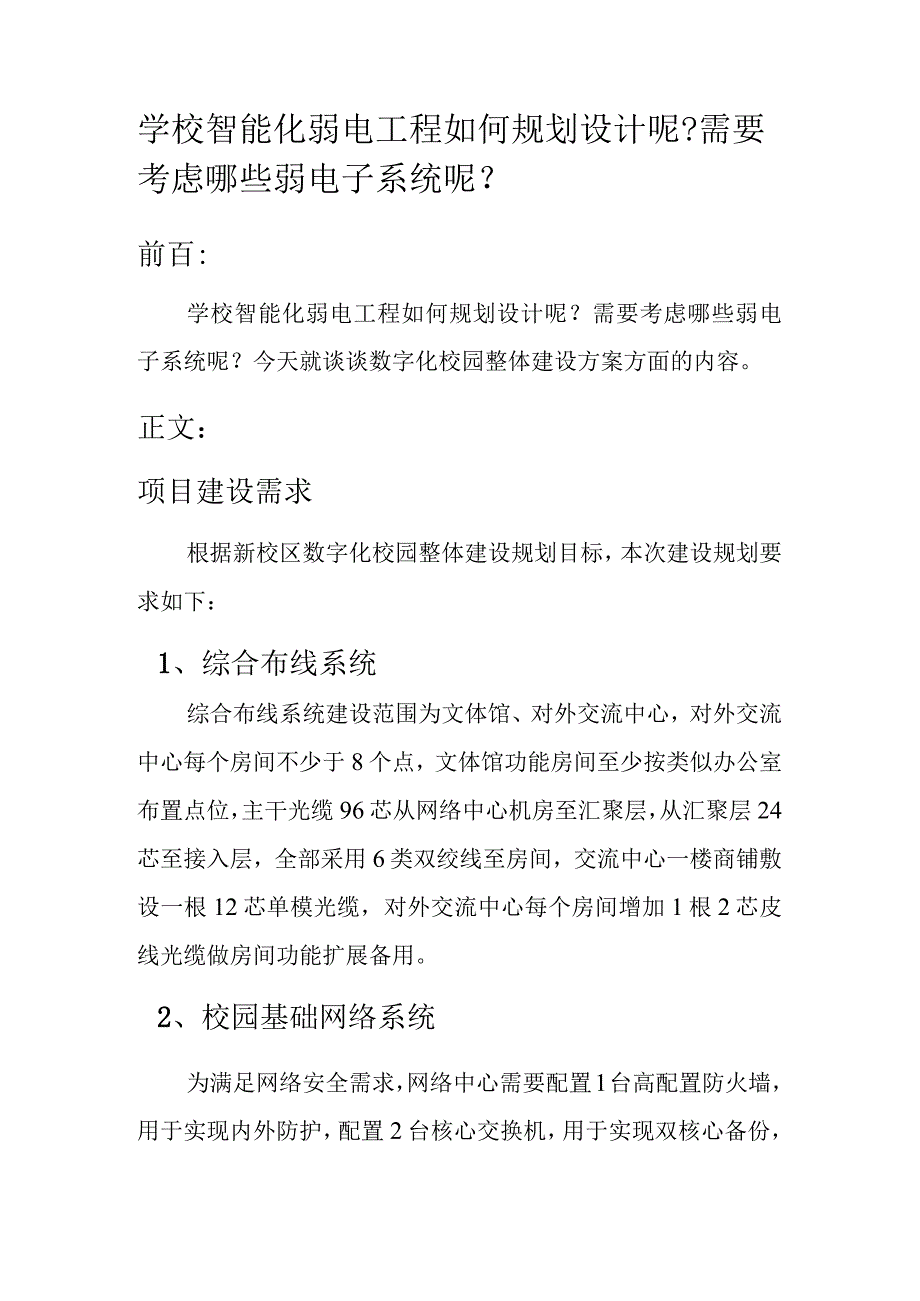

1、学校智能化弱电工程如何规划设计呢?需要考虑哪些弱电子系统呢？前百:学校智能化弱电工程如何规划设计呢？需要考虑哪些弱电子系统呢？今天就谈谈数字化校园整体建设方案方面的内容。正文：项目建设需求根据新校区数字化校园整体建设规划目标，本次建设规划要求如下：1、综合布线系统综合布线系统建设范围为文体馆、对外交流中心，对外交流中心每个房间不少于8个点，文体馆功能房间至少按类似办公室布置点位，主干光缆96芯从网络中心机房至汇聚层，从汇聚层24芯至接入层，全部采用6类双绞线至房间，交流中心一楼商铺敷设一根12芯单模光缆，对外交流中心每个房间增加1根2芯皮线光缆做房间功能扩展备用。2、校园基础网络系统为满足网络

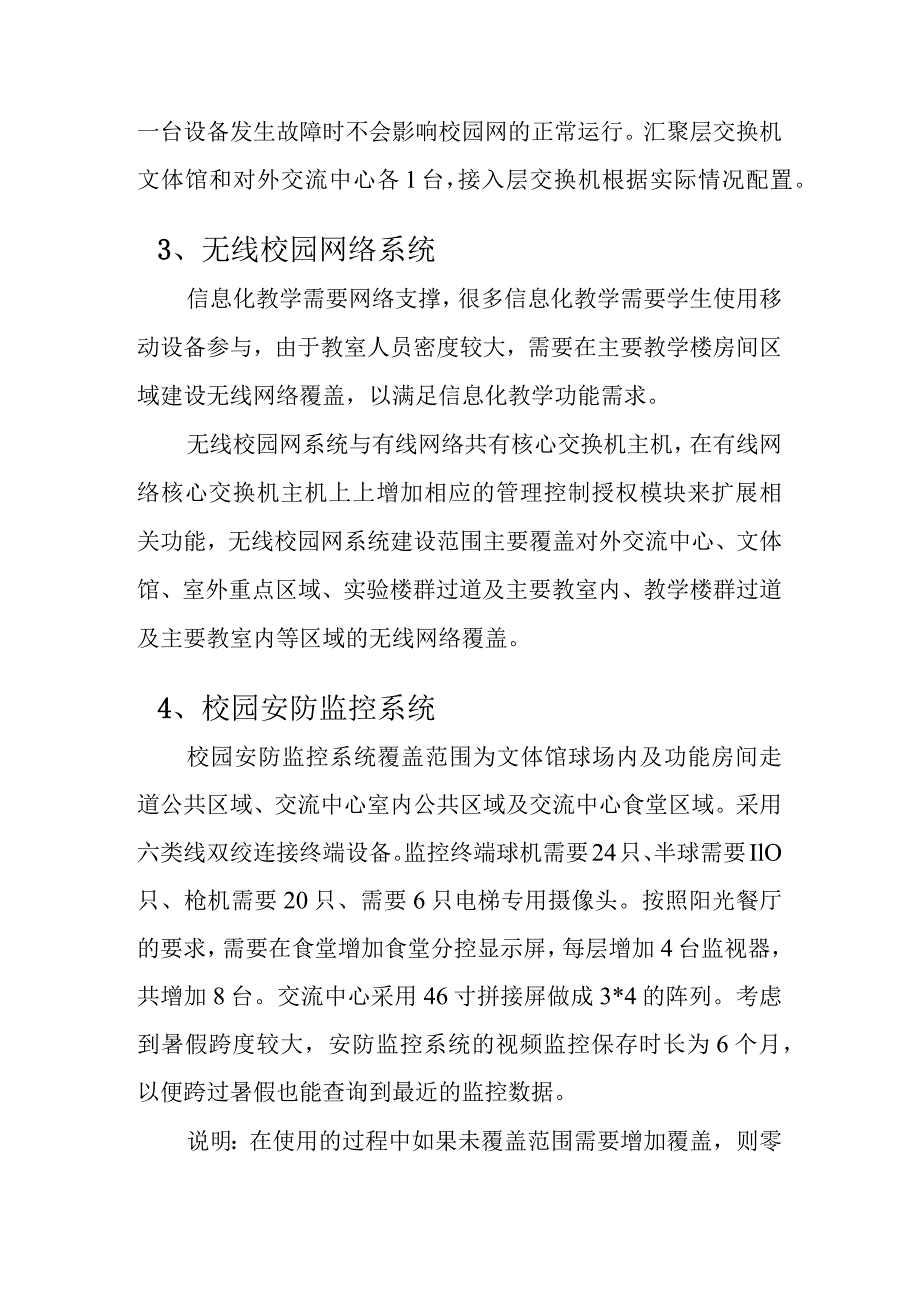

2、安全需求，网络中心需要配置1台高配置防火墙，用于实现内外防护，配置2台核心交换机，用于实现双核心备份，一台设备发生故障时不会影响校园网的正常运行。汇聚层交换机文体馆和对外交流中心各1台，接入层交换机根据实际情况配置。3、无线校园网络系统信息化教学需要网络支撑，很多信息化教学需要学生使用移动设备参与，由于教室人员密度较大，需要在主要教学楼房间区域建设无线网络覆盖，以满足信息化教学功能需求。无线校园网系统与有线网络共有核心交换机主机，在有线网络核心交换机主机上上增加相应的管理控制授权模块来扩展相关功能，无线校园网系统建设范围主要覆盖对外交流中心、文体馆、室外重点区域、实验楼群过道及主要教室内、教学
3、楼群过道及主要教室内等区域的无线网络覆盖。4、校园安防监控系统校园安防监控系统覆盖范围为文体馆球场内及功能房间走道公共区域、交流中心室内公共区域及交流中心食堂区域。采用六类线双绞连接终端设备。监控终端球机需要24只、半球需要IlO只、枪机需要20只、需要6只电梯专用摄像头。按照阳光餐厅的要求，需要在食堂增加食堂分控显示屏，每层增加4台监视器，共增加8台。交流中心采用46寸拼接屏做成3*4的阵列。考虑到暑假跨度较大，安防监控系统的视频监控保存时长为6个月，以便跨过暑假也能查询到最近的监控数据。说明：在使用的过程中如果未覆盖范围需要增加覆盖，则零星增加。5、校园智能公共广播系统本次校园智能公共广播
4、系统建设范围为文体馆、对外交流中心楼道内，楼宇内在公共过道采用天花板喇叭，在对外交流中心设置一套分控中心，用于区域性广播。6、数据存储中心及安防监控分中心机房工程系统在对外交流中心一楼划分一间约45平米的房间作为数据备份中心机房，在三层或四层选择其中一间作为安防监控分中心机房，机房建设包括UPS不间断电源、静电地板及防尘、配电柜等设备安装调试，机房内新风系统采用专用精密空调。7、机房动力环境监测系统在图书馆网络中心机房、对外交流中心数据备份中心、图书馆UPS电池房建设动力环境监测系统，监测配电系统、UPS、空调、漏水、温度湿度、消防、视频、门禁等环境情况，以满足对这些分散机房的环境监测，达到安
5、全防范要求。8、机房气体消防灭火系统在图书馆网络中心机房、对外交流中心数据备份中心、图书馆UPS电池房建设气体消防灭火系统，为了节约资金，同时达到机房灭火要求，整个灭火系统采用七氟丙烷柜式灭火装置，每个柜配1个气罐，网络中心机房4个罐（每罐90升），其他每间1个罐（每个罐70升）。9、弱电集中供配电系统为保证校园网畅通，保证校园网络系统、一卡通系统、广播系统、视频监控系统等数字化系统不受零星断电的影响，可以保证设备不因为停电或突然来电造成损坏，根据学校目前数字化系统，建设一套星型结构的弱电专用集中供配电系统，从图书馆总配电箱内，拉供电线缆至教学楼群、实验楼群、宿舍楼群、行政楼、食堂、对外交流中
6、心以及室外相应区域，从楼栋配电箱在至各楼层弱电柜，给予每栋楼的网络设备、广播设备、监控设备等数字化设备供电。10、教室监控及多媒体管理系统要建立一个多媒体管理及教学督导监控中心，中心使用46寸拼接屏做成2*3的阵列，实时显示教室情况；采用星型结构把多媒体集中控制设备和每间多媒体教室连接起来，可以控制多媒体教室内的电脑、投影机等设备的开关；监控终端采用每间多媒体教室安装2只半球的形式实现监控，及教室内的拾音。11、校园网络管理系统由于学校网络设备多，数字化校园建成后，有上千个网络设备节点需要管理维护，采用人工管理已经不可行，迫切需要建设一个校园网络集中管理系统，对整个校园网络内所有系统的交换机、
7、服务器等设备进行监测管理，监测每个网络设备的工作状况和负载状况，建设4*5阵列（46寸拼接屏）的拼接大屏用来显示状态信息、，并且动力环境监测系统可共用此屏显示相关信息。12、私有云服务系统为满足学校各种应用系统的使用需求，需要建设一套应用私有云服务系统，可提供不低于40个虚拟区的应用服务，提供学校各部门以及各应用系统虚拟服务器以及数据存储、备份使用，采用双活存储及服务器实现实时备份，在未来58年内不需要添置新的服务器，并且可以在业务高峰时和公有云对接。13、精品教学录播教室系统为满足学校录制精品课程等的需要，在教学楼三楼建设1间专业录播教室，采用4机位高清云台、6只专业拾音话筒，教室装修顶面吊
8、顶、墙面吸音板、地面塑胶地板、隔音门窗、遮光窗帘，灯光1.ED灯。需要在教学楼一楼的2间350人间阶梯教室增加扩充录播设备，以便举行全校性讲座和新生入学培训时向不在该教室的其他班级同步播放现场情况，以扩大受众范围。14、电子阅览室为了加强图书馆电子图书建设的需要，在图书馆三楼建设1间电子阅览室，包括综合布线、空调、桌椅、静电地板、电力系统等。电子阅览室约700平米，电子阅览室考虑160台云桌面终端及相应的设施设备。15、校园1.ED信息发布系统在教学楼12栋和13栋之间建设块约6平方左右的1.ED条屏，15栋、16栋、20栋入口处建设一块约7平方左右的1.ED条屏用来显示重要会标，7栋学生公寓
9、每栋大厅1台65寸1.CD屏（网络电视机），对外交流中心各建设一块12平米左右1.ED室内P2全彩屏。16、教室室内数字广播系统利用多媒体集控网络，在教学楼15栋、16栋教室内，每间教室内安装两只扩音喇叭，实现教室的点对点播放听力考试内容和教室音频播放；为了便于管理，广播中心与多媒体集控管理中心在同一间房内。17、办公会议系统行政办公楼会议室建设简易会议系统，在行政办公楼2间会议室每间各购买1台84寸交互式智能平板，每间各配2台功放、4只会议壁挂音响、四只无线手持话筒,简单的扩音系统。无纸化会议室每个座位设计1台触控无纸化智能桌面，触控无纸化智能桌面搭配1台多媒体会议终端主机组成一套完整的无纸
10、化会议终端，同时设计一台无纸化控制主机，作为系统的管理和控制中心，无纸化会议终端通过网络与无纸化控制主机连接，组成一套完整的智能交互式无纸化会议系统，触控无纸化智能桌面采用了15.6寸多点电容触摸液晶屏。18、停车场车牌识别管理系统由于学校其地理位置的特殊性，学校车辆流量较大,给停车管理带来了很大的工作量，高峰期时段车辆通行速度缓慢，出入口车辆需要人工有序管理，管理起来比较繁琐。为了加强学校车辆出入的管理，校区出入口总计有6道出入口，分别在学校东大门、南大门、西大门各设置2套车牌车别系统。19、人员通道门禁管理系统智能人行通道闸机系统提供了具有开放性、灵活性和扩充性的应用服务管理平台，可以将一卡通、视频及报警等产品接入统一的一个平台，极大地提高了使用方的管理水平、提升了其形象，是管理与管理科学化的必要前提和基本途径。为了保证学校学生出校园时候和进入校园确定是本校学生，特在学校东大门设置两套两进两出的翼闸，在学校南大门设置两套两进两出的翼闸和两套单进单出的摆闸，在学校西大门设置两套两进两出的翼闸；摆闸用于非机动车辆的出入，如：摩托车、电动车、自行车以及儿童车辆等非机动车辆，翼闸用于行人通行。翼闸门禁系统具有人脸识别、IC卡等开锁功能。
