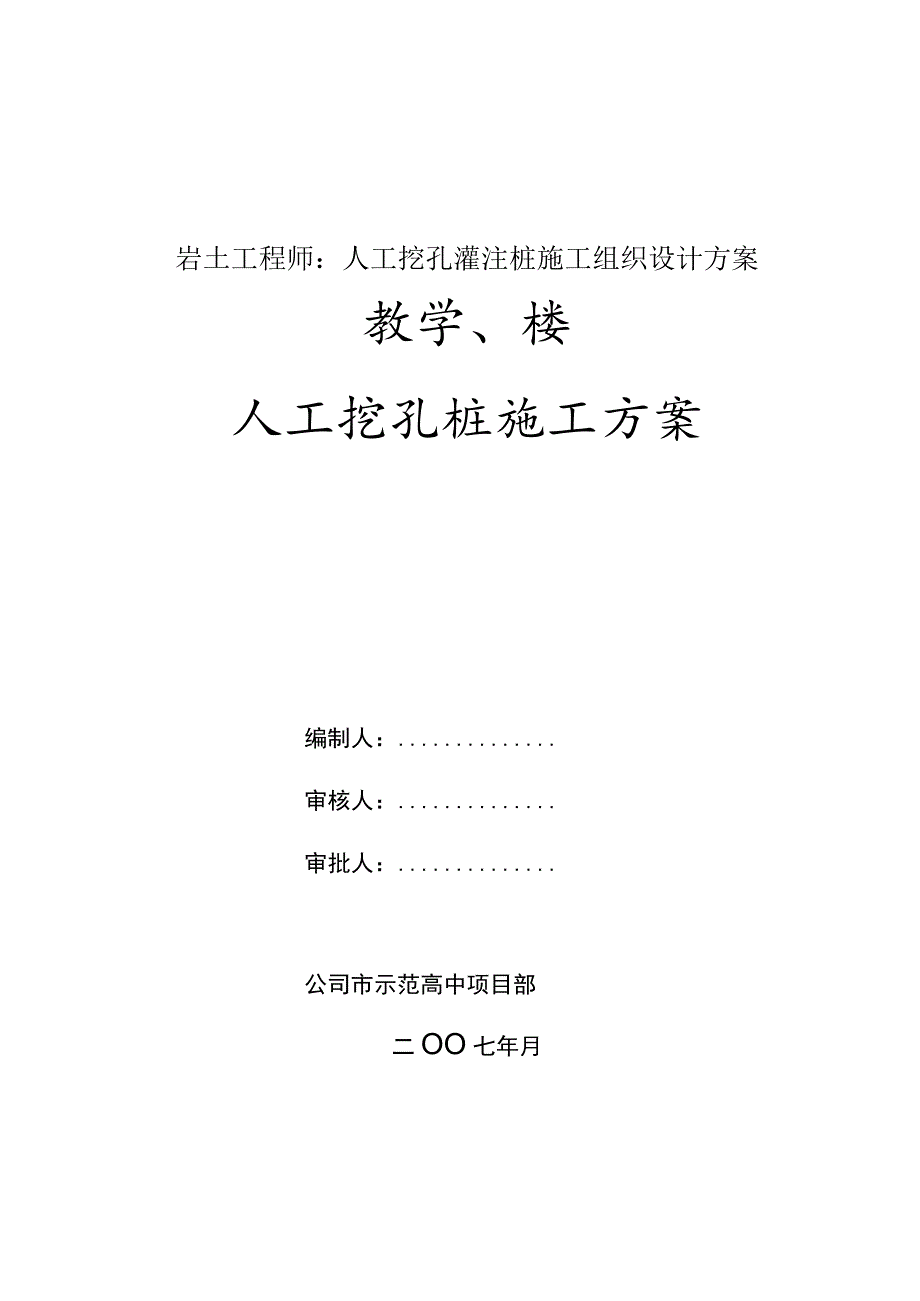

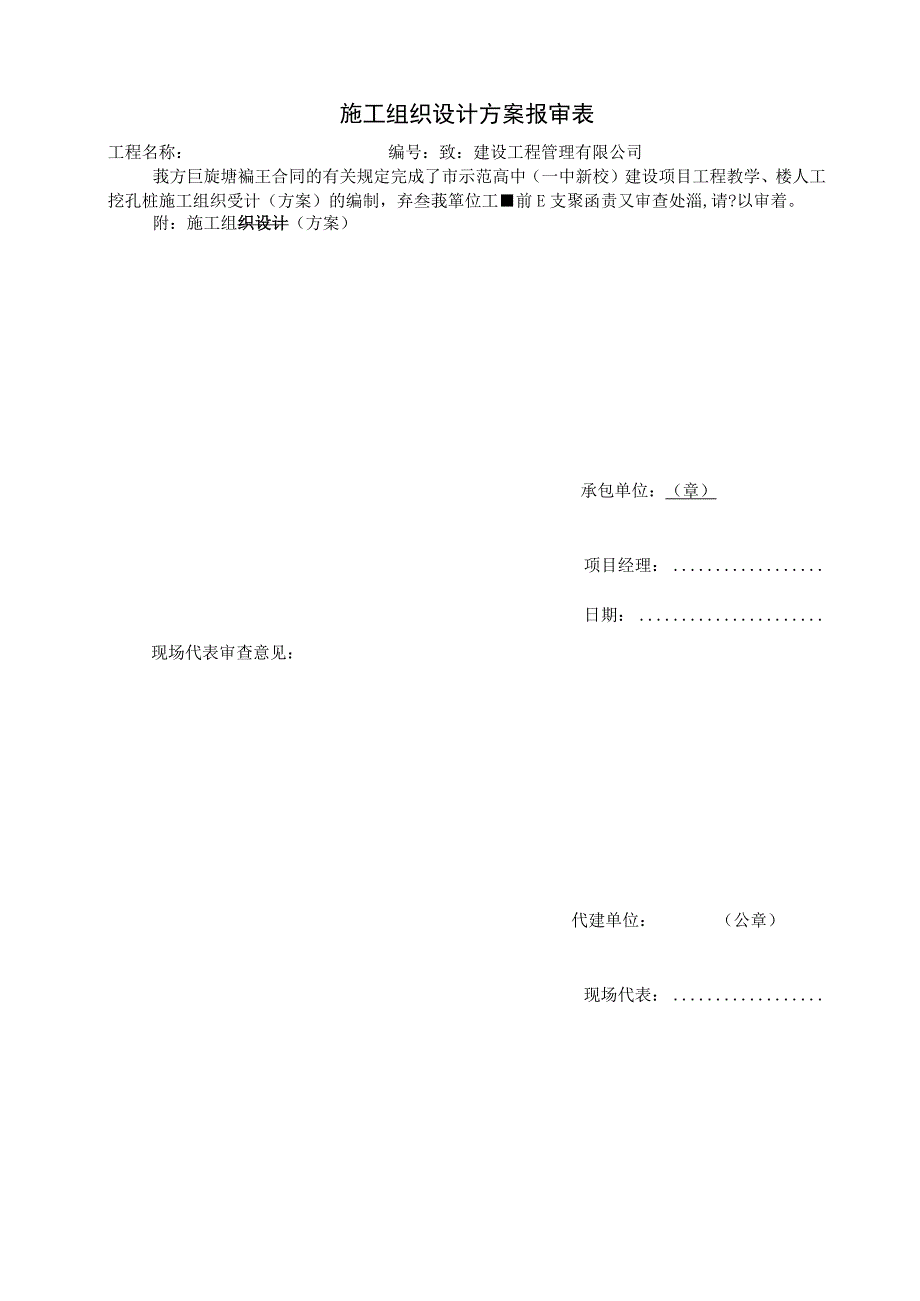

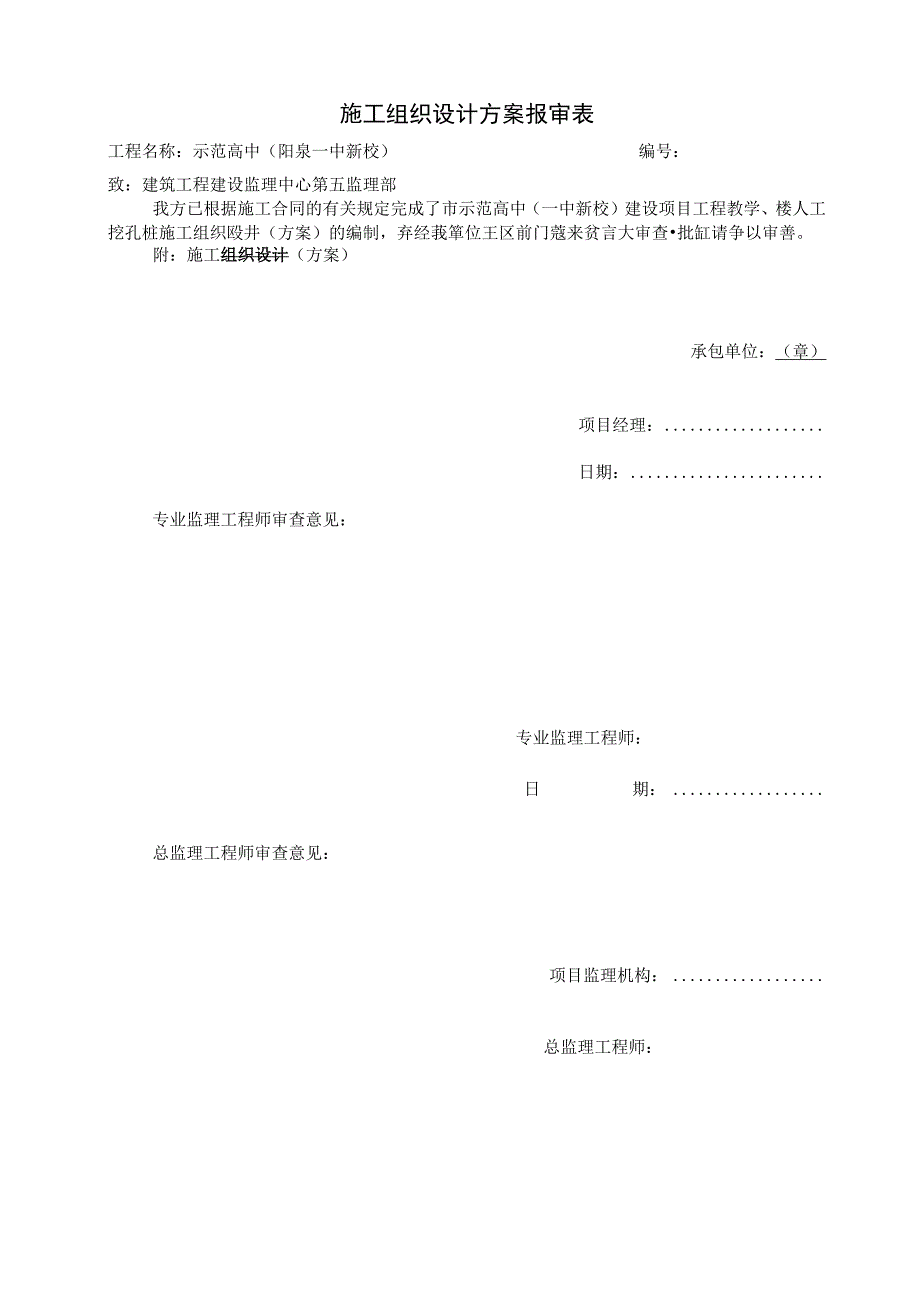

1、岩土工程师:人工挖孔灌注桩施工组织设计方案教学、楼人工挖孔桩施工方案编制人:审核人:审批人:公司市示范高中项目部二OO七年月施工组织设计方案报审表工程名称:示范高中(阳泉一中新校)编号:致:建筑工程建设监理中心第五监理部我方已根据施工合同的有关规定完成了市示范高中(一中新校)建设项目工程教学、楼人工挖孔桩施工组织殴井(方案)的编制,弃经莪箪位王区前门蔻来贫言大审查批缸请争以审善。附:施工组织设计(方案)承包单位:(章)项目经理:日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审查意见:项目监理机构:总监理工程师:施工组织设计方案报审表工程名称:编号:致:建设工程管理有限公司莪方

2、巨旋塘褊王合同的有关规定完成了市示范高中(一中新校)建设项目工程教学、楼人工挖孔桩施工组织受计(方案)的编制,弃叁莪箪位工前E支聚函责又审查处淄,请?以审着。附:施工组织设计(方案)承包单位:(章)项目经理:日期:现场代表审查意见:代建单位:(公章)现场代表:.编制根据序号名称编号备注图纸(教学楼、)结改设计变更结施改建筑施工手册(第四版)混凝土质量操纵标准建筑地基基础工程施工质量验收规范混凝土结构工程施工质量验收规范建筑工程施工质量验收统一标准混凝土检验评定标准施工现场临时用电安全技术规范建筑基桩检测技术规范.工程概况.设计概况教学楼轴上独立基础及轴交、轴独立基础;教学楼轴上轴间及轴交轴独立

3、基础使用人工挖孔桩处理地基承载力不足,要求持力层较深的技术难题。共设计人工挖孔桩根,桩径、,扩大头直径、。要求桩端进入强风化泥岩层不小于桩身直径。桩身材料使用混凝土,钢筋使用、;桩纵筋接头使用焊接接头;保护层厚度。桩基安全等级为二级。.工程地质情况根据勘察报告书,本工程地质情况分布为:场地地形平坦,第层杂填土土层强度较低,含水量较高,此层不宜作为地基持力层;第层为粉质粘土层,土质均匀,团粒状结构,穿插大量铁锌质,干强度较高,韧性较好,底部含少量强风化砂泥岩碎屑;第层为砂质泥岩层,灰色,层理发育,岩芯片块状,具少量裂隙,含大量铁锦质,夹数层状泥岩,为软岩,较破碎。.施工安排.施工进度年月开工,年

4、月完工,基桩检测随要求进行。.劳动力组织根据工程量及总体施工进度要求,计划安排人工挖孔劳动力人,两人一组,设施工队长一名,技术员一名;钢筋加工绑扎人员名,混凝土浇筑名。项目安排专业技术负责人名,质量员名。.要紧施工方法.施工测量该工程拟投入的仪器要紧有经纬仪与自动安平水准仪等。在拟建建筑物四周布设四个水准点,作为建筑物沉降观测的根据。四个水准点闭合差应小于土。场地整理及土方开挖时应保护好水准点。开挖前应根据场区二级操纵点,定出单体轴线操纵点,作为轴线操纵与放样的根据。用经纬仪测出各操纵线及轴线,用钢卷尺丈量各桩心位置,为了便于轴线、桩中心与垂直度复核,于各桩四周定四根木桩操纵轴线位置,书面报请

5、监理复核,认定签字后开始护壁第一模施工,第一模施工时混凝土护壁应高出自然地面。护壁第一节后,将各轴线及操纵标高引至护壁上口用竹片钉出标准轴线或者桩中心线,并用红油漆做上标记,便于桩标高及中心的操纵。.人工挖孔桩成孔施工1.1.1. 2.1.桩基施工注意事项每天施工前,应安排下井人员对已做护壁进行检查,在无特殊样情况下,才能进下模成孔的开挖。1.1.2. 桩基人工成孔施工.施工流程土方开挖(或者抽水)一清孔壁、校核垂直度与桩径一混凝土护壁一下挖。.成孔施工方法 .使用短把的镐、锹等简易工具进行人工挖土,遇到比较硬的岩层时,可用风镐或者人工凿除施工。垂直运土,用人工进行垂直运土;轴线经复核无误后开

6、始第一节开挖,每进尺米做混凝土护壁一次,即以米为一个施工段;当桩孔深度超过米时用鼓风机与输风管向桩孔中送入新鲜空气,提土桶或者吊笼上下保证联系通畅。 .成孔开挖以二人为一个小组配合,每小组一天安排根桩进行流水作业,保证每根桩每天进尺一至两模,施工时共成立个小组交叉施工。 .开挖过程中遇到孤石或者其它障碍物时,使用人工及空压机与风镐配合施工。 .成孔过程中,地面派专人修通排水沟,及时排掉桩孔内抽出的水,从桩孔内挖出的废土或者石硝由专人负责及时运出场外。 .桩位、垂直度、直径校核:基桩轴线的操纵点与水准点应设在不受施工影响的地方。开工前,经复核后应妥善保护,施工中应经常复测。第一节护壁成孔后,由现

7、场技术人员在护壁周围用竹片定出桩位中心线,桩位轴线用正交的十字线操纵,作为往下施工模板对中与桩位垂直度偏差操纵的根据,直径检查用尺杆找圆周的办法进行。.质量检查检查分土方开挖、混凝土护壁二次进行,务必每段检查,发现偏差,随时纠正,保证位置准确。1.1.3. 护壁施工.护壁设计施工图纸未给出护壁设计,根据地质勘察报告提供的资料及有关规范要求,本人工挖孔桩需进行护壁,护壁按下图施工。月2D说明:护壁混凝土使用细石混凝土护壁大样.护壁施工混凝土护壁施工时每根桩使用上口直径为桩径,下口直径为桩径加,高度为或者。第一节护壁应高出地面以上,以便于挡土或者定点等。1.1.4. 终孔检查挖孔至设计持力层后,施

8、工单位应进行自检评定,工程桩终孔检查内容包含桩孔中心线位移偏差、桩径偏差、终孔深度、孔底沉渣与桩底持力层等情况,各项偏差应在设计及规范同意范围内。报监理、勘察、设计院及业主等部门核验并办理隐蔽验收签证手续。当设计持力层通过有关部门核验后方可进行扩大头的施工,扩大头施工好后施工单位应进行自检评定,报监理、勘察、设计院及业主等部门核验办理隐蔽验收签证手续。1.1.5. 挖孔注意事项.桩孔的垂直度与直径,应每段检查,发现偏差,及时纠正,保证位置正确。.桩端终孔深度按设计要求施工,每根桩终孔后务必请勘察、设计、业主、监理人员检查验收,要逐根进行隐蔽检查。.遇塌孔,采取在塌方处砌砖外模,配适量直径6mm

9、间距15Omm钢筋,再支内模灌筑碎护壁。4.2.6.质量标准.桩孔位中心线位移同意偏差:0mm;.桩孔径同意偏差:不同意负偏差;.护壁混凝土厚度同意偏差:15mm;.孔底沉渣厚度:不同意。.人工的挖孔桩钢筋笼制作安装钢筋笼制安拟使用主筋焊接,孔上制作成型或者孔内绑扎成型两种施工工艺,视具体情况选择使用。4.3.1.钢筋笼制作.材料要求:钢筋进场务必有出厂合格证书与质量保证书,进场钢筋应分别按规格、型号、批量堆放,并按规定进行见证取样检验,请监理单位、施工单位双方共同现场见证取样,检验结果书面通知技术负责人,报送监理单位审批认可合格后方可加工制作,钢筋现场堆放地点要求挂牌以备检查,明确标示已检查

10、、合格、不合格字样。.钢筋笼制作前应按不一致的桩逐根翻出实样,先按实样制作加劲箍、螺旋箍筋,主筋使用闪光对焊或者电弧焊,该工艺在地面操作,并按每个接头为一个验收批抽样送检合格后方可使用。制作时按编号、挂牌、逐根堆放在孔口。4.3.2.钢筋笼绑扎施工方法.施工前应具备的条件:、桩成孔经有关部门验收合格,己办理终孔验收手续。、钢材原材料具有合格证及检验报告。、孔内积水己抽干,用通风机具向下输送新鲜空气,且孔内空气经测试合格后。、下井作业前已向班组进行安全及技术交底。.工艺流程:钢筋井上下料一安装加劲箍一主筋与加劲箍焊接T绑扎螺旋筋f吊钢筋笼到孔内安装f办理隐蔽手续f桩身砂浇筑。.钢筋笼制作按设计要

11、求及实际桩长,孔上进行钢筋的配料,主筋搭接下料时,保证在或者m范围内搭接头的数量不超过主筋的,加劲箍制作时应确保桩主筋的保护层不得小于,螺旋盘分段长度满足可绑圈所需的钢筋长度;桩端水平箍筋不得少于道。4.3.3.钢筋笼吊装施工方法钢筋笼在孔上制作成型后,为确保钢筋笼吊装安全,决定使用整体吊装或者者使用扒杆吊装的方法进行桩身钢筋笼的安装。.在钢筋笼上部设加劲箍一道与主筋焊牢,作为吊桩的吊点。.当钢筋笼制作为一段时,使用一次性整体吊装的方法进行桩身钢筋笼的安装;当钢筋笼制作为分段时,将下一节钢筋笼吊放于孔口并高出LOm左右,然后把上一节钢筋笼吊起,使主筋对准后进行焊接,再绕螺旋箍筋,把整个钢筋笼吊

12、起,慢慢放入孔内就位。.钢筋笼隐蔽检查钢筋笼安装好后,应对其标高、主筋直径、间距、箍筋间距、焊接质量、绑扎质量、保护层等进行自检,自检合格后书面报请监理工程师检查,检查合格及时办理好隐蔽工程签字手续。4.3.4.钢筋笼制作同意偏差1. 筋间距:10mm;2. 筋间距或者螺旋筋螺距:20mm;3. 筋笼直径:10mm;4. 筋笼长度:50mm.人工挖孔桩桩身碎施工桩芯碎的运输及浇筑务必严格按的具体规定执行。5. 4.1.原材料要求.水泥:宜用普硅或者矿渣水泥,并有出厂合格证及试验报告。.砂:中砂,含泥量不大于。.石子:碎石,粒径15mm,含泥量不大于。6. 4.2.混凝土供应混凝土使用现场集中搅

13、拌站供应,运输使用罐车运输,浇筑自卸。7. 4.3.桩身混凝土浇筑.桩体碎要从桩底到桩顶标高一次完成。如遇停电等特殊原因,务必留施工缝时,可在碎面周围加插适量的短钢筋。在灌注新的碎前,缝面务必清理干净,不得有积水与隔离物质。.灌注桩身碎,务必用溜槽及串筒离碎面2M以内,不准在井口抛铲或者倒车斜料,以免於离析,影响碎整体强度。.在灌注研过程中,注意防止地下水进入,不得有超过50MM厚的积水层,否则,应设法把碎表面积水层用导管吸干,才能灌注碎。如渗水量过大(1M3)时,应按水下碎规程施工。.砂边浇边插实,使用插入式振动器与人工插实相结合的方法,以保证役的密实度。.在灌注桩身彼时,相邻IOM范围内的

14、挖孔作业应停止,并不得在孔底留人。.灌注桩身碎时,应留置试块,每根桩不得少于组(件),及时提出试验报告。4.4.4.基桩检测按图纸设计要求,桩身质量检测使用动测法,每根桩均须检测,检测报告须提交设计单位复检。.确保质量的技术措施为确保工程质量特制定下列质量保证措施:、认真学习图纸、做好图纸会审工作,对设计变更的意图与工艺要求做到全面懂得;做好各项施工准备的各级技术交底工作,严格按施工程序施工。、严格遵守国家施工规范与技术操作规程与工程质量验评标准,在分部、分项工程质量评定中,按国家工程质量验评标准进行评定。、成立单位工程项目经理部与操作班组长构成的检查小组,进行定期或者不定期检查工作。、坚持操

15、作班组自检与各工种及工序之间交接班验收制度,专职质检员跟踪检查,公司月度进行质量大检查,对检查出的质量问题及时落实整改并制定有效防范的具体措施。、所有原材料、半成品务必有出厂合格证或者质保书及试验报告,如其中有复印件务必由原件单位加盖印章,并注明原件在何处。有关材料进场后,材料员要及时填写、原材料质检通知单送交试验室,试验室抽检合格后方可使用。、单位工程测量由工程项目经理负责,做好定位测量放线、轴线、标高、垂直监测及沉降等工作,对轴线操纵点与水准点务必选择在牢固可靠部位并加以保护。定位放线以质检员与技术负责人验收复核后方可进入下道工序施工并及时办理定位放线记录与定位放线复核记录。、对轴线、标高、施工图放样、钢筋料单与原材料与加工件申请等技术复核工作,须经工程技术负责人与质检员审核后,方可交付施工。、做好隐蔽工程的验收工作,在自评、自检、自验的基础上,提早小时将隐蔽工程验收通知单
