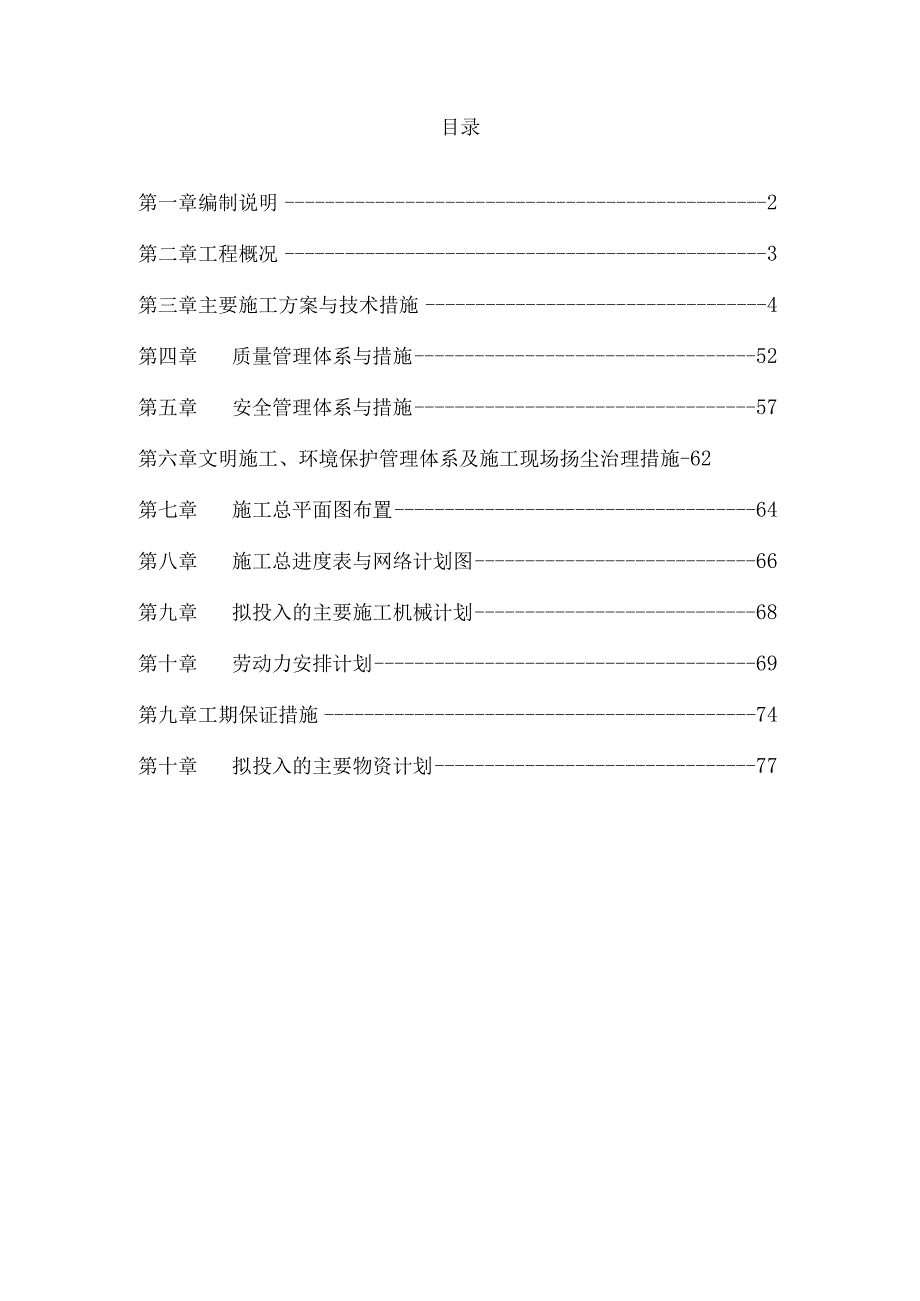

1、目录第一章编制说明2第二章工程概况3第三章主要施工方案与技术措施4第四章质量管理体系与措施52第五章安全管理体系与措施57第六章文明施工、环境保护管理体系及施工现场扬尘治理措施-62第七章施工总平面图布置64第八章施工总进度表与网络计划图66第九章拟投入的主要施工机械计划68第十章劳动力安排计划69第九章工期保证措施74第十章拟投入的主要物资计划77第一章编制说明1.1 1产业发展配套路网项目（三期）一一安居房AO9-2及C02地块配套路网施工招标文件。1.2 产业发展配套路网项目（三期）一一安居房AO9-2及C02地块配套路网施工设计图纸。1.3 产业发展配套路网项目（三期）一一安居房AO9

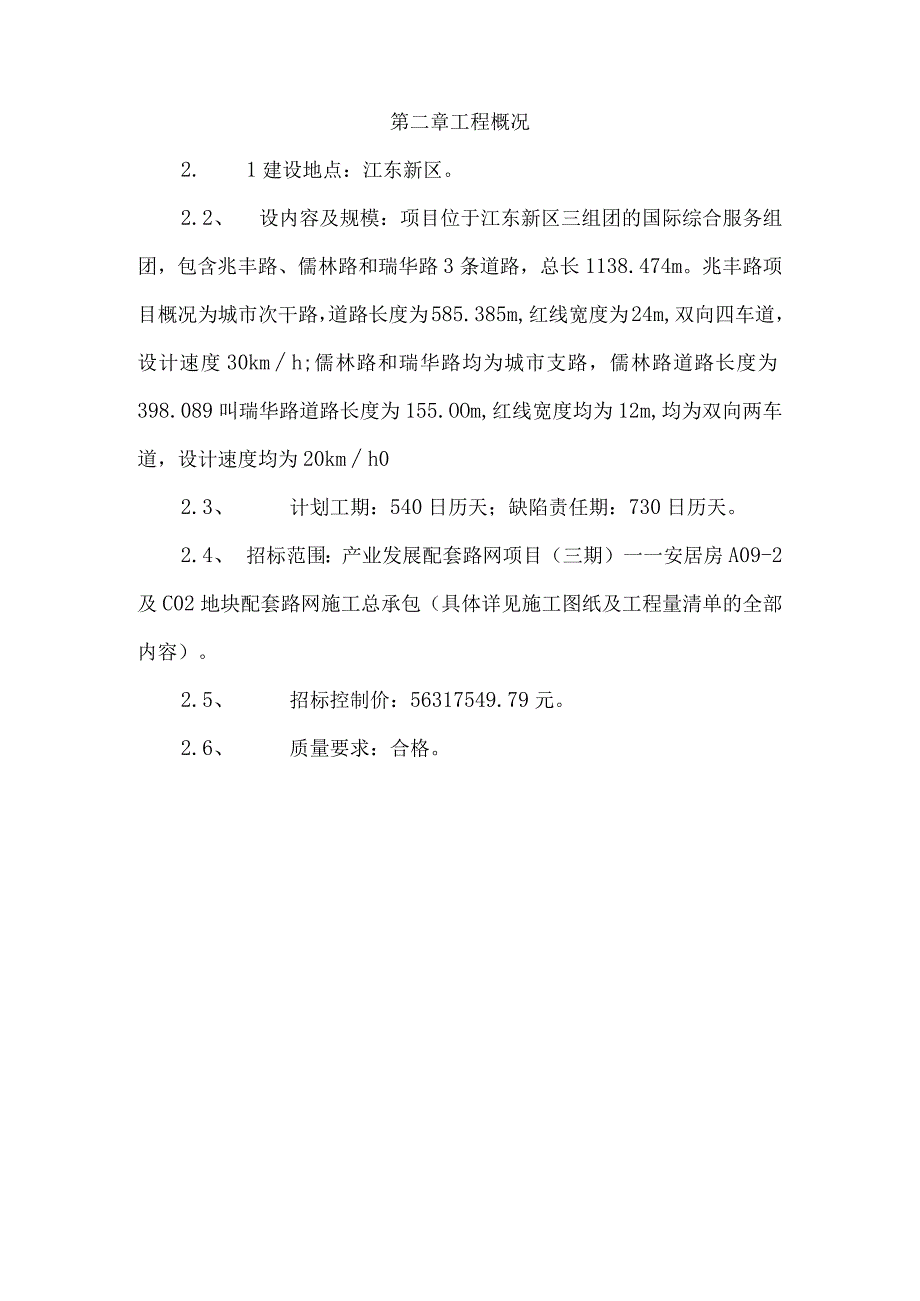

2、-2及C02地块配套路网施工招标工程量清单。1. 4国家现行市政道路工程施工与验收规范及质量检验评定标准。第二章工程概况2. 1建设地点：江东新区。2.2、 设内容及规模：项目位于江东新区三组团的国际综合服务组团，包含兆丰路、儒林路和瑞华路3条道路，总长1138.474m。兆丰路项目概况为城市次干路，道路长度为585.385m,红线宽度为24m,双向四车道，设计速度30kmh;儒林路和瑞华路均为城市支路，儒林路道路长度为398.089叫瑞华路道路长度为155.OOm,红线宽度均为12m,均为双向两车道，设计速度均为20kmh02.3、 计划工期：540日历天；缺陷责任期：730日历天。2.4、
3、 招标范围：产业发展配套路网项目（三期）一一安居房A09-2及C02地块配套路网施工总承包（具体详见施工图纸及工程量清单的全部内容）。2.5、 招标控制价：56317549.79元。2.6、 质量要求：合格。第三章主要施工方案与技术措施3.1施工准备(1)施工图纸会审由项目总工程师牵头，组织项目各专业工长、质检员、技术员、班组等认真学习图纸，吃透图纸。在图纸学习期间，尤其应注意各专业图纸之间的标高是否一致，尺寸位置等是否一致。(2)编制实施性施工组织设计与施工方案由项目总工负责组织编制实施性施工组织设计，在正确贯彻国家各项技术规范，政策和法令中，积极推广应用新技术、新工艺，依靠公司雄厚的科技实
4、力促进科技进步，科学地组织施工，实施性施工组织设计经公司批准后报监理和业主审定执行。根据本工程的特点，结合以前我公司曾经施工过的工程经验，组织编制切实可行的各单项施工工艺措施，施工方案和作业指导书，重点阐述主要分部分项工程的施工方法、施工工艺，工程进度安排，劳动力组织，质量及安全保证措施，以有效地指导现场的施工。根据工程施工总进度计划，每项工作展开前进行相关的技术准备,如编制专项施工方案，关键项目施工过程的作业指导书，这些文件要有针对性和可操作性。(3)规范、标准、图集等收集施工之前，应将本工程所需的规范、标准、图集等技术资料收集齐全。(4)设备及器具根据本工程的施工需要配置有关设备及器具。具
5、体见附表。(5)测量基准交底、复测及验收检测和测量仪器等计量器具提前做好计量鉴定，保证在本工程使用的所有器具均在检定有效期内，并做好台帐记录。（6）现场准备D临时供水、供电工程中标之后，要组织编制临时用水方案及临时用电方案，这些方案要综合考虑生产、生活、消防等各方面的因素，经计算确定用水、用电量，临时给水管径，临时用电电缆或导线截面，总用电容量，并进行合理布置。2）临时设施根据本标段的工程项目及工程数量，临时设施计划采用现场搭设的方法，结构采用装配式活动板房，符合环境卫生的要求。3）各种资源准备4）劳动力准备根据劳动力计划，提前在公司内部的施工队伍和劳务基地中进行组织安排，保证劳动力能及时、有
6、序地进场；对所组织的劳动力进行考核、筛选，选拔有素质、技术熟练的工人进场。对施工人员进行进场交底及技术、质量、安全教育，重要工种和特殊工艺提前进培训，作到持证上岗。5）施工进度计划按招标文件要求，计划工期：540日历天计划开工日期：2022年12月15日计划竣工日期：2024年06月06日6）施工总平面布置施工现场除必要的生产临时设施外，考虑搭设现场项目经理部临时办公室。给水由就近市政管线接入、管径DN50,场地用电由就近配电盘用铠装电缆接入场地。生活临时设施雨水排放采用无组织方式，生活污水经化粪池处理后接入市政污水系统。生活临时设施场地消防采用干式灭火器。3. 2道路施工测量为保证工程各结构
7、物平面位置的放样及高程准确，根据工程特点,拟采取如下测量方案：a.测量设备设置：设置测量组一组，配备水准仪3台，经纬仪2台，红外线全站仪1台。b.设置坐标控制网及水准点：为保证施工测量的连续性和一致性，在施工现场设置足够数量的互相通视的坐标控制点及高程水准点。根据设计图坐标控制点，用全站仪敷设三级坐标控制点并与己交底坐标控制点联网做闭合测量，闭合角度差在允许范围内平差分配得各控制坐标点。这些桩点设置在施工现场内浇灌碎保护，用钢筋桩面刻十字丝保存。每60100米设一水准点并作闭合导线测量，闭合差在允许范围内平差分配得各水准点高程。设置的坐标控制网及各水准点每隔一月左右做一次复核测量，防止各点的沉
8、降或碰动。根据所设置坐标控制网，直接测放各工程构筑物的平面位置，但须同时用其它坐标控制点进行交汇复核，根据所设置各水准点可以方便进行施工高程测量。3.2、 道路工程(1)道路施工工序：(2)测量一一拆除清表一一土石方一一路基一一路面工程(3)道路施工难点为新旧道路连接处的处理，本工程道路施工以此为重点，由于道路连接处不易夯实，回填不易达到设计要求的密实度，为此，与连接处计划回填天然级配砂石。能确保回填质量，保证道路的整体质量。3. 3.1土石方工程(1)、清表拆除工程拆除工程采用机械拆除结合人工清理的方式进行，用推土机、装载机和空压机结合人工清除路基范围内原地表处的旧有结构，然后用平地机整平场
9、地，测量人员同时核对宽度。最后用压路机碾压、洒水直到密实度达到要求后报请监理工程师验收。4. 3.2、土方开挖工程本工程土方开挖主要为道路土方开挖和沟槽土方开挖。路基土方开挖采用机械进行。(1)路基开挖采用挖掘机横挖法，即以路堑整个横断面的宽度和深度，从一端或两端逐渐向前开挖。(2)挖除的土料经过试验检测符合路基填料要求的用于路基填筑，不合格的材料堆放在监理工程师批准的地点。(3)边坡用人工分层修刮整平、拍实，保持边坡稳定。(4)挖方路基施工标高，因考虑其压实的下沉量，其值由试验确定。(5)排水设施：挖方路堑上做截水沟。截水沟与永久性排水设施相结合，流水不能入农田、耕地。引、截排水设施的位置、
10、尺寸严格按照设计图纸规定施工。(6)路基开挖后，用平地机整平，压路机碾压后按土方路基检测项目进行质量检验。5. 3.3路基工程(1)测量放线：根据恢复主路路线中桩、设计图、路基填方施工工艺和规范规定,定出路基占地线、路堤坡脚、边沟、护坡道及占地线等具体位置。在距路中一定安全距离处设置控制桩，其间隔为50m,桩上用红漆标识该桩桩号和路基填挖高度，用(+)表示填方，用(一)表示挖方。(2)特殊路基处理：根据设计要求，机动车道及其两侧各InI范围内均进行路基处理。因此为增加地基承载力，增强路基稳定性，使普通土壤集结成为稳定、坚实的整体路基结构。(3)填筑：路基填筑按照横断面全宽并按设计道路平行线逐层
11、向上填筑。原地面不平时，由最低处分层填筑。每填一层进行压实度检查，合格后再填筑下一层。每层填土铺设的宽度超出每层路堤的设计宽度20-40cm,以保证修整路基边坡后的路堤边缘有足够的压实度。对于填方作业段的交接处，未在同一时间填筑的,则先填地段按1：1的坡度分层留台阶,台阶宽度大于50cm；若两个地段同时填筑，则分层相互交迭衔接，其搭接长度不小于2m。填方分层平行摊铺，分层最大松铺厚度土不超过25cm,砂砾不超过30cmo(4)路基压实：首先确定填料的最佳含水量、最大干密度以及其它技术指标。在路基填筑前从回填料中收取具有代表性的土样进行击实试验以确定以上指标。现场每层填方压实度采用灌砂法(砂砾)
12、和环刀法(土)检测，合格后方可进行下一层填筑，路基压实度符合设计要求。机械碾压前对填料的松铺厚度、平整度、含水量进行检查，合格后方可进行碾压，碾压机械采用振动压路机和轮胎压路机，碾压时第一遍静压，速度先慢后快，最大速度不宜超过4kmh,先弱振后强振。直线段由两边向中间，小半径曲线段由内侧向外侧，纵向往返式进行。横向接头时振动压路机一般重迭04-0.5rn;对三轮压路机一般重迭后轮宽的1/2。前后相邻两区段纵向重迭1.0-L5m,达到无漏压，无死角，确保碾压均匀。（5）施工注意事项：1）路基碾压过程中减少对周围居民的影响，尽量避免夜间施工。途经居民区的道路部分在每晚上22:00前必须停工，夜间照
13、明灯开启,指派专人轮流值班，看守施工现场设施和机械。2）按监理工程师指定的部位放线进行压实作业。3）冲压前实测含水量，如含水量过高，则应晾晒达到要求时再进行冲压。如表层土质干燥，出现扬尘，应进行洒水冲压。冲压时，注意严格控制土基含水量，使得土基含水量不超出最佳含水量2%o确保路基内、外构造物的结构安全，不遭破坏。4）压实施工按规定走向和排列模式进行。基于冲击压实地面形成波浪的峰谷状态，以单双两遍为一冲压单元，及时调整行驶路线，实现波峰与波谷呈交替状冲压，以做到碾压均匀。压路机在压实作业时，保持IOkmhT2kmh的行走速度。5）在施工过程中，作业区域的两端和必要的地方实行交通管制，安排人员看守
14、，安放警示标志，禁止闲杂人员和其它车辆或施工机械进入作业区。6）如果土基表面出现较明显的凹凸，致使压路机颠簸严重，以致不能保持规定的行走速度时，应马上停机，刮平土基表面，然后再继续施工。7)高程检测时，按边桩恢复定点，寻找石灰标志，以确保高程检测每次是同一点位。3.3、 路面工程3.3.1、 路面基层施工石灰、粉煤灰稳定砂砾混合料拌和方法采用厂拌法施工，由自卸汽车运至施工现场。底基层和下基层的铺筑采用人工配合机械进行，主要使用推土机摊料、整平、振动压路机碾压成活。高程采用水准议控制。(1)石灰粉煤灰混合料底基层、下基层铺筑施工工艺平地铺筑石灰粉煤灰底基层、基层施工前按要求做好试验段，并总结出铺
15、筑系数和碾压机具组合和遍数。、准备工作：材料准备：在二灰底基层、基层施工中，取有代表性的样品进行实验。材料的使用许可。报经监理工程师同意后，方准投入使用。机械准备：参加底基层、基层的机械设备确保处于完好状态，备份施工机械，辅助机械与施工密切配合，做到随叫随到。人员准备：在铺筑之前，我经理部将召开技术交底会，由总工负责召集工程技术部、质量监控部和施工班组。在会上明确各工作岗位的责任和技术要求，做到分工明确、各司其职、井然有序。施工放样：在下承层上恢复中线，直线段每15m20m设桩，平曲线段每IOm15m设桩，并在两侧路肩边缘外设IOm高程控制桩并在木桩上标出纵断设计高程位结构层施工置。备料与运输：集料装车时，控制每车料的数量基本相等。现场由远及近卸料。根据相应路段料层的宽度、厚度、以及干容重计算单位面积干集料数量，并根据料场集料含水量以及所用运料车辆的吨位,计算每车材料堆放距离。3.4、 人行道施工方案3. 5.1根据道路设计结构，施工的基本步骤为：测量放线定位f挂线,人工铺砌f测线复核f填缝补槽一清理现场4. 5.2各项准备工作:(1)材料准备：在道路路缘石施工中，首先申报路缘石、水泥砂浆等构件、原材料使用许可。报经监理工程师同意后，方准投入使用。(2)机
