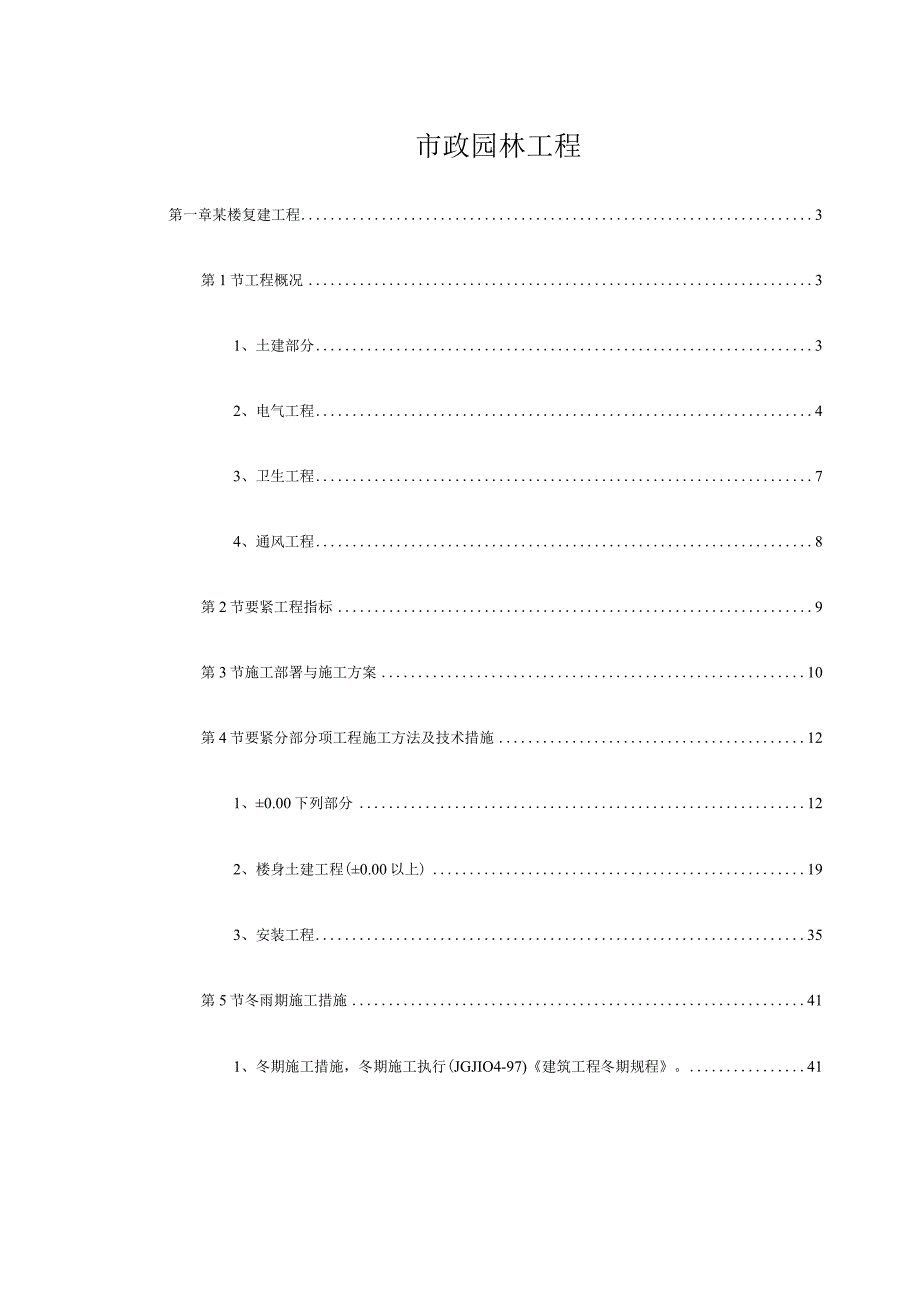

市政园林工程.docx_第1页
第1页 / 共67页

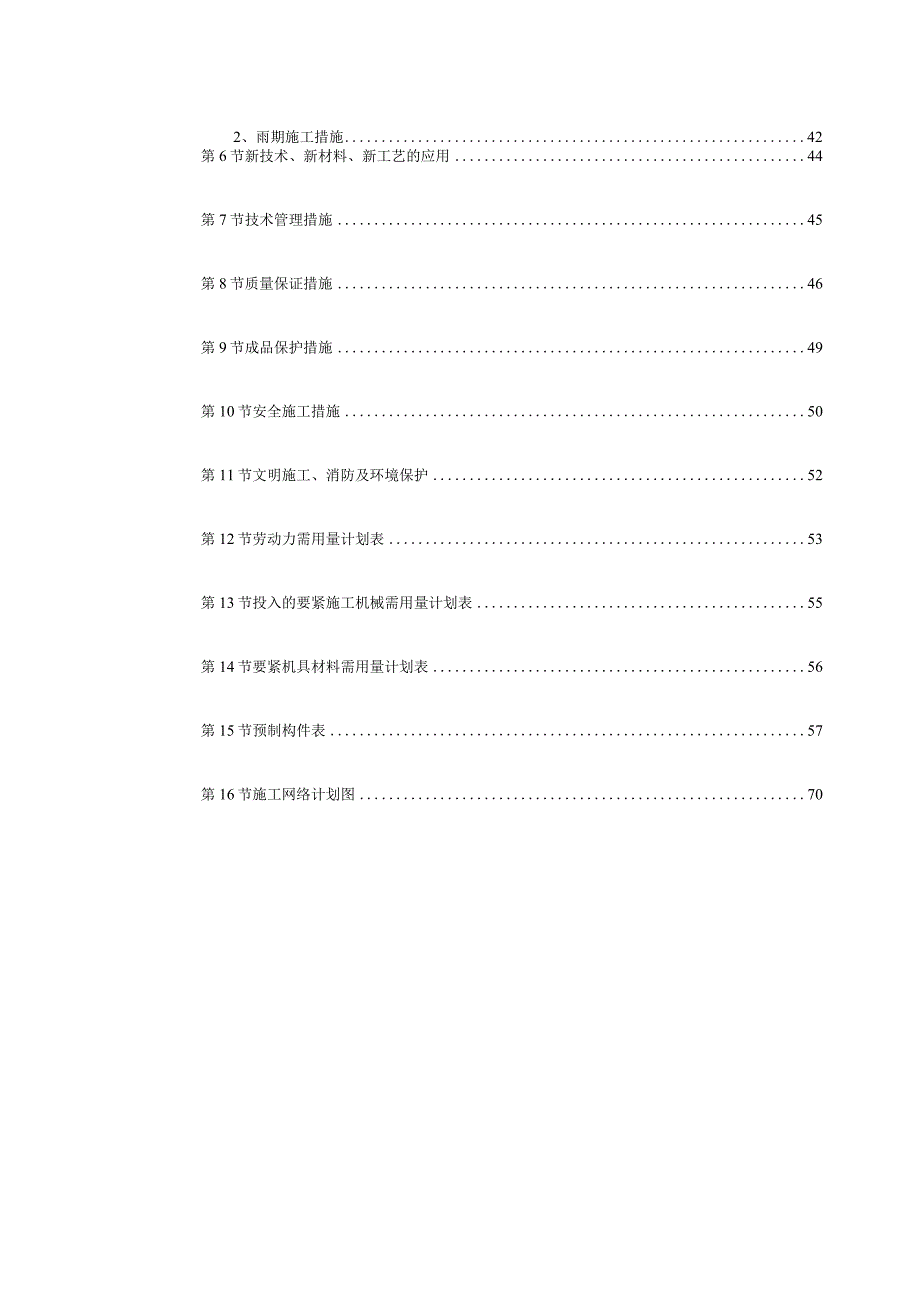

市政园林工程.docx_第2页
第2页 / 共67页

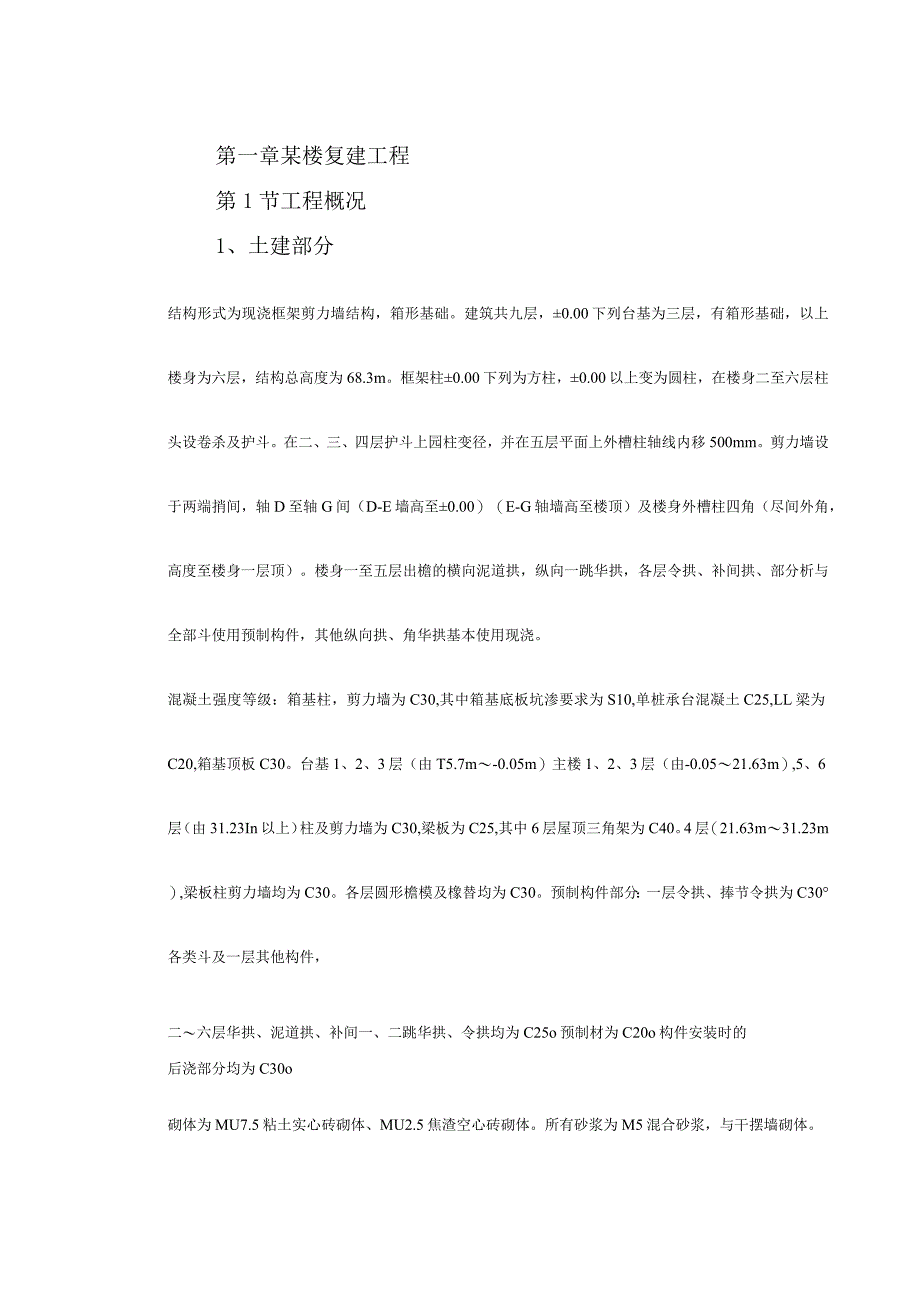

市政园林工程.docx_第3页
第3页 / 共67页
市政园林工程.docx_第4页
第4页 / 共67页
市政园林工程.docx_第5页
第5页 / 共67页
市政园林工程.docx_第6页
第6页 / 共67页
市政园林工程.docx_第7页
第7页 / 共67页
市政园林工程.docx_第8页
第8页 / 共67页
市政园林工程.docx_第9页
第9页 / 共67页
市政园林工程.docx_第10页
第10页 / 共67页
亲,该文档总共67页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《市政园林工程.docx》由会员分享,可在线阅读,更多相关《市政园林工程.docx(67页珍藏版)》请在第壹文秘上搜索。

1、市政园林工程第一章某楼复建工程3第1节工程概况31、土建部分32、电气工程43、卫生工程74、通风工程8第2节要紧工程指标9第3节施工部署与施工方案10第4节要紧分部分项工程施工方法及技术措施121、0.00下列部分122、楼身土建工程(0.00以上)193、安装工程35第5节冬雨期施工措施411、冬期施工措施,冬期施工执行(JGJIO4-97)建筑工程冬期规程。412、雨期施工措施42第6节新技术、新材料、新工艺的应用44第7节技术管理措施45第8节质量保证措施46第9节成品保护措施49第10节安全施工措施50第11节文明施工、消防及环境保护52第12节劳动力需用量计划表53第13节投入的要

2、紧施工机械需用量计划表55第14节要紧机具材料需用量计划表56第15节预制构件表57第16节施工网络计划图70第一章某楼复建工程第1节工程概况1、土建部分结构形式为现浇框架剪力墙结构,箱形基础。建筑共九层,0.00下列台基为三层,有箱形基础,以上楼身为六层,结构总高度为68.3m。框架柱0.00下列为方柱,0.00以上变为圆柱,在楼身二至六层柱头设卷杀及护斗。在二、三、四层护斗上园柱变径,并在五层平面上外槽柱轴线内移500mm。剪力墙设于两端捎间,轴D至轴G间(D-E墙高至0.00)(E-G轴墙高至楼顶)及楼身外槽柱四角(尽间外角,高度至楼身一层顶)。楼身一至五层出檐的横向泥道拱,纵向一跳华拱

3、,各层令拱、补间拱、部分析与全部斗使用预制构件,其他纵向拱、角华拱基本使用现浇。混凝土强度等级:箱基柱,剪力墙为C30,其中箱基底板坑渗要求为S10,单桩承台混凝土C25,LL梁为C20,箱基顶板C30。台基1、2、3层(由T5.7m-0.05m)主楼1、2、3层(由-0.0521.63m),5、6层(由31.23In以上)柱及剪力墙为C30,梁板为C25,其中6层屋顶三角架为C40。4层(21.63m31.23m),梁板柱剪力墙均为C30。各层圆形檐模及橡替均为C30。预制构件部分:一层令拱、捧节令拱为C30各类斗及一层其他构件,二六层华拱、泥道拱、补间一、二跳华拱、令拱均为C25o预制材为

4、C20o构件安装时的后浇部分均为C30o砌体为MU7.5粘土实心砖砌体、MU2.5焦渣空心砖砌体。所有砂浆为M5混合砂浆,与干摆墙砌体。干摆墙用浆为:白灰、江米、白研调制的白灰浆。室内外墙面只有一层尽间外墙面(红墙面)、楼梯间、电梯间、剪力墙、井壁面(为白墙面)为抹灰墙面,除此之外的砖墙(干摆墙)混凝土构件及各层吊顶下列均为明袱作法。明露混凝土构件为清水,要求表面平、光、曲线优美,尺寸一致。门窗除一层消防操纵室为甲级防火门,各层楼梯口均为乙级防火门,7号楼梯顶层设防火卷帘,其他均为木制门窗隔扇,包含卫生间、楼梯间外侧的假门窗、假隔扇。屋面除六层中部用现浇混凝土顶板外,其四周抱厘及一层回廊抱厦,

5、各层挑檐均为木制椽飞、望板,屋檐均使用绿色琉璃瓦剪边办法,其余各部筒瓦、板瓦皆用青棍布瓦。本工程抗震设防裂度为8度,场地土类别为11类,结构抗震等级:框架为二级,剪力墙为一级。2、电气工程1 .该工程电源由地区IOkV电网引入IOkV电源线,使用YJLV29-3X95型电力电缆埋地引入变配电所,变压后为380/220V,供楼内用电设备使用。为保证消防设备用电及非消防状态下故障停电时部分重要负荷供电,在变配电所设台200kW柴油发电机组。设备选型:高压柜为GFCT5Z型,低压柜为GGJ、GGD型,变压器为SG3-40kVA树脂绝缘干式。2 .照盟系统:本系统分为主楼照明、事故照明。主楼照明的配电

6、干线使用CFW-2-25OA,CFW-2-400A密集式封闭母线在电气竖井内明敷,通过插接箱引至主楼照明配电箱,节日彩灯配电箱。事故照明的配线从一层电缆改为阻燃铜芯塑料绝缘线,穿钢管明敷在竖井内。3 .照明的分支线的选用:主楼内照明分支线为B-5002.5mn,事故照明分支线ZR-BV-500-2.5mm,均穿水煤气钢管在吊顶内敷设,设计图中标注了导线根数及管径,导线根数没作标注的均为二根。4 .动力系统包含电梯机房的电源配线及送风机的配线。水泵房的生活泵、稳压泵、排污泵、消防泵、喷淋泵的配线均使用穿钢管暗设,管线规格、型号见系统图。5 .防雷接地系统:本工程按一类防雷建筑考虑,在一、二、四层

7、轮廓周边,六层顶及四周边设置中12镀锌圆钢避雷带,利用框架柱内主筋(至少2根),做防雷引下线,基础钢筋网作接地装置,接地电阻值不大于IQo6 .电源中性点接地:本工程全部使用TNT系统,所有突出屋面的金属物均应与避雷带作良好连接,变配电室变压器中性点接地装置亦为基础钢筋网统一要求,接地电阻值不大于1Q7 .弱电系统:(1)在一层消防值班室内设有电话分线箱,箱底标高0.3m,在竖井内挂墙明装,电话干线总配线由HYV20-20(2X0.5),电缆穿网管引至电话分线箱,从分线箱至电话出线口的配线使用RVB-2X0.5型电话线穿钢管埋地、埋墙暗设,导线根数及管径图纸中有注明。(2)火灾报警及联动:在主

8、楼一层设有消防值班室,安装消防报警操纵器及多线操纵盘,对主楼进行灾情监视及消防操纵。在主楼大厅、走道、多功能厅、电梯前室、贵宾室、水泵房、变配电室等设置离子感烟探测器,每层设楼层显示盘,以显示火灾报警部位琢层数,手动报警按钮,要紧用来当火灾自动报警系统失灵时,使用人工手动报警方式向消防操纵室报火警。在主楼各层设火灾事故广播,当有灾情发生时及时通报灾情,进行人员疏散。为了保护主楼财物及旅游人员的人身安全,在主楼消防值班室内设置操纵台,在电梯前室及楼梯前室设有电视摄像装置。(3)火灾报警配线:信号线ZR-RVS-2X1.5,24V电源=总线ZR-BV2X2.5,广播线ZR-BV21.5,电话线RV

9、vP-2X1.0均沿线槽在竖井内明敷,且每层设一弱电分线箱。(4)消防联动使用JB-TB-242/400型操纵器,对正压送风、电梯、消防泵、喷淋泵等实行多线制操纵,具体操纵要求:1 )火灾发生时,自动(手动)接通有关层的火灾事故广播。2 )火灾时,将所有电梯位于首层,3)当消火栓按钮或者自动喷淋系统的水流指示器动作后,消防中心能自动(手动)启动消防水泵或者喷淋泵,并接收其反馈信号。4)某一层报警后起动正压送风机,信号反馈至消防中心。3、卫生工程1 .给、排水系统为五个单独系统,其中台基部分包含四个系统,主楼一个系统;供水方式为台基一层水泵房设有50Om消防、生活合用水池,水深3m,主楼41.5

10、4处设有20m方型水箱供全楼使用。2 .消火栓系统设计:消防栓水量40Ls,在主楼及台基的主楼部分每层设四个带灭火喉消火栓,SN65型在室外设有消防车灭火用的室外水泵接合器三台,泵房内设有消防加压泵三台、喷洒泵三台,同时设有气压罐与二台稳压泵及生活泵二台。3 .自动喷水灭火系统设计用水量30Ls,在主楼一层与二层设有自动喷水灭火系统;按中危险级考虑,喷头最大间距3.6m,在二层回廊与一层洞口处设加密喷头间距2m,湿式报警阀设于一层厕所内。4 .固定灭火器每层设三组。MFEL-2手提式干粉灭火器,每组两具,共六具,灭火级别5Ao5 .给水、消火栓管道管材使用镀锌钢管,连接方式为螺纹连接,大于DN

11、50M使用焊接,焊口加强防腐(说明见图纸会审记录)。排水管道均使用排水铸铁管,石棉水泥接口,自动喷水管道材选用热镀锌钢管,连接方式为螺纹连接。4、通风工程1 .防烟排风系统,设计考虑楼梯间及公用前室的加压送风与卫生间的排风。2 .楼梯间与前室分别加压送风,风机选用SWFIIIN06型混流风机,L=19230113h,N=7.5kW,楼梯间送风口选用自垂式百叶送风口500X630,前室风口使用PSK-02SDWB型多面送风口500X630,前室内每层设有远距离操纵的加压送风口,与相应的加压送风机连锁,加压送风口平常关闭,火灾时着火层及相邻层的加压送风口开启,同时连锁送风机启运,防烟楼梯间内设置常

12、开加压送风口,火灾时风机开启。某楼位于山西某市某城之西,黄河岸畔,距堤坎800余mO本工程为某市某区复建工程。是钢筋混凝土框架剪力墙结构的仿唐三层四檐古建筑复建工程。建设单位是某市某景区管理处,建筑设计及结构设计分别由山西某建筑工程有限公司及太原某建筑设计事务所设计,施工单位为山西省某建筑工程公司。楼体分基座与楼身两部分。0.00定于楼身一层室内地坪,基座之下四周散水牙子石相对标高为T6.5m,基座内分三层,底屋室内地坪相对标高T5.6m.楼身面宽七间,进深五间,外观为三层四檐,内分六层。底层外有副阶周匝,四面出抱厦。最顶层屋顶为单檐歇山顶,面宽五间,进深三间,四面各出抱凰三间。其腰部第四层(

13、外观第二层)与第六层(外观第三层),在其下部腰檐之上挑出平座回廊,并围以勾片式钩栏。楼身自+0.00至主楼屋顶大吻之颠高57.4m。包含基座,楼体总高73.9m,楼体总面积15640m,其中楼身建筑面积为8222.2mO第2节要紧工程指标1 .质量目标:确保单位工程质量达国家级优质工程(鲁班奖),创省级科技示范工程。分部工程质量优良土建五项,安装三项,优良率达80%,保证地基基础工程、主体结构、装饰工程、屋面工程、楼地面工程、管道及电器、空调安装工程达到优良,观感评分达90%以上。2 .施工工期:本工程计划工期从1998年12月25日开工,到2000年9月底完工。3 .安全生产:杜绝重大伤亡事

14、故的发生,轻伤负伤频率不超过12%o,进场安全教育率100%。4 .竣工工程技术档案资料达到真实、完整、齐全、符合档案管理标准要求。第3节施工部署与施工方案1 .施工组织:木工程由省一建总承包,组织鹳雀楼直属项目部负责履行工程合同的全部内容,公司对该工程的工期、质量总负责。2 .本工程的土建、安装等全部施工由项目部自行完成,防水工程、混凝土、木构件等加工制作由公司内部专业分公司协助完成。3 .本工程仿古混凝土,木制建筑施工部分由湖北大冶市殷祖园林古建公司劳务分包施工。4 .石作、古建用砖瓦等由甲乙双方共同委托专业厂家定作生产。5 .公司的生产经营中心对工程所用的机械设备、劳动力、材料进行综合调

15、配,对技术、质量、安全、进度进行监控管理。6 .施工原则:按照先地上后地下,先土建后安装,先结构后装修,样板先行,推广在后的原则,在本工程中开展平行流水施工作业,充分利用工作面组织各专业、各工种流水施工,以加快施工进度,保证工期。7 .工程特点分析:本工程最大特点是运用现代建筑材料与施工技术表现古建筑结构特点,重现古代建筑风韵。重点、难点是用钢筋混凝土仿木制斗拱、杨、梁的施工,安装。在工期紧、难度大、技术复杂、质量标准高的要求下,采取特殊工艺与措施,保证重现中国古建筑的风采。8 .施工用设备:垂直运输使用二台塔吊(一台为TZQ60型,一台为5013型),分别设于侧立面及背立面抱原处,以解决结构施工、屋面施工及防水工程施工中的垂直运输及水平运输。塔机的附着初步考虑在二、四、四层檐下悬梁处。内部7号楼梯处设双笼电梯一部,用作施工人员上下与内部装修阶段的垂直运输工具。9 .施工现场设施准备:现场的办公与生活设施计划新造1300m临时设施。施工生产设施:设带后台自动计量上料的高架搅拌站一座,HBT-60型混凝土输送泵一台带布料机一台,另设木构件拼装与制作车间1200m2,搭设成品库800m2,小型构件预制厂面积为600m,钢筋车间HOmo木材堆放场库一座。在靠近塔吊处分别设混凝土构件堆放场,在屋面施工时作为石料及瓦件、
