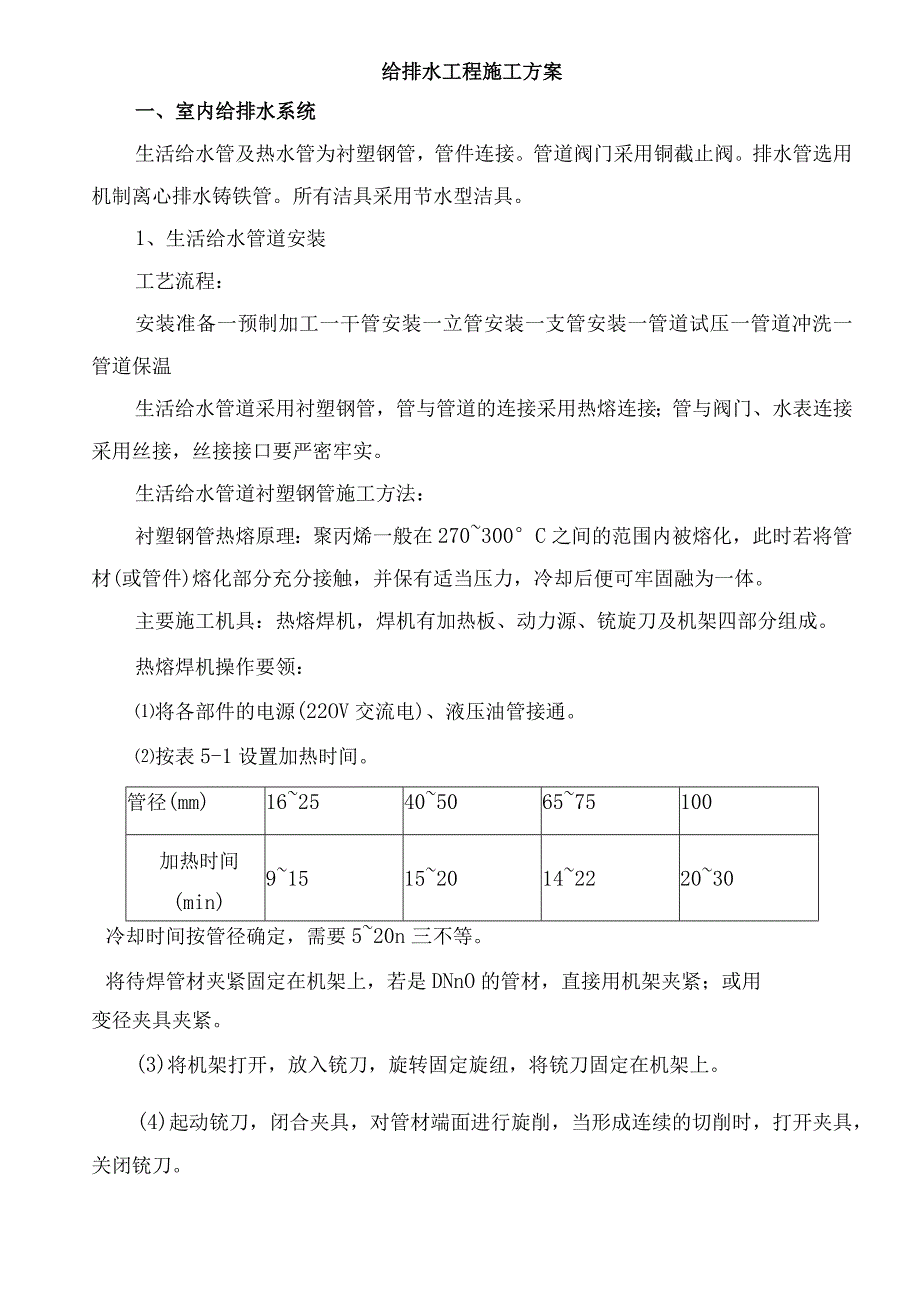

1、给排水工程施工方案一、室内给排水系统生活给水管及热水管为衬塑钢管，管件连接。管道阀门采用铜截止阀。排水管选用机制离心排水铸铁管。所有洁具采用节水型洁具。1、生活给水管道安装工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一管道试压一管道冲洗一管道保温生活给水管道采用衬塑钢管，管与管道的连接采用热熔连接；管与阀门、水表连接采用丝接，丝接接口要严密牢实。生活给水管道衬塑钢管施工方法：衬塑钢管热熔原理：聚丙烯一般在270300C之间的范围内被熔化，此时若将管材(或管件)熔化部分充分接触，并保有适当压力，冷却后便可牢固融为一体。主要施工机具：热熔焊机，焊机有加热板、动力源、铳旋刀及机架四部分

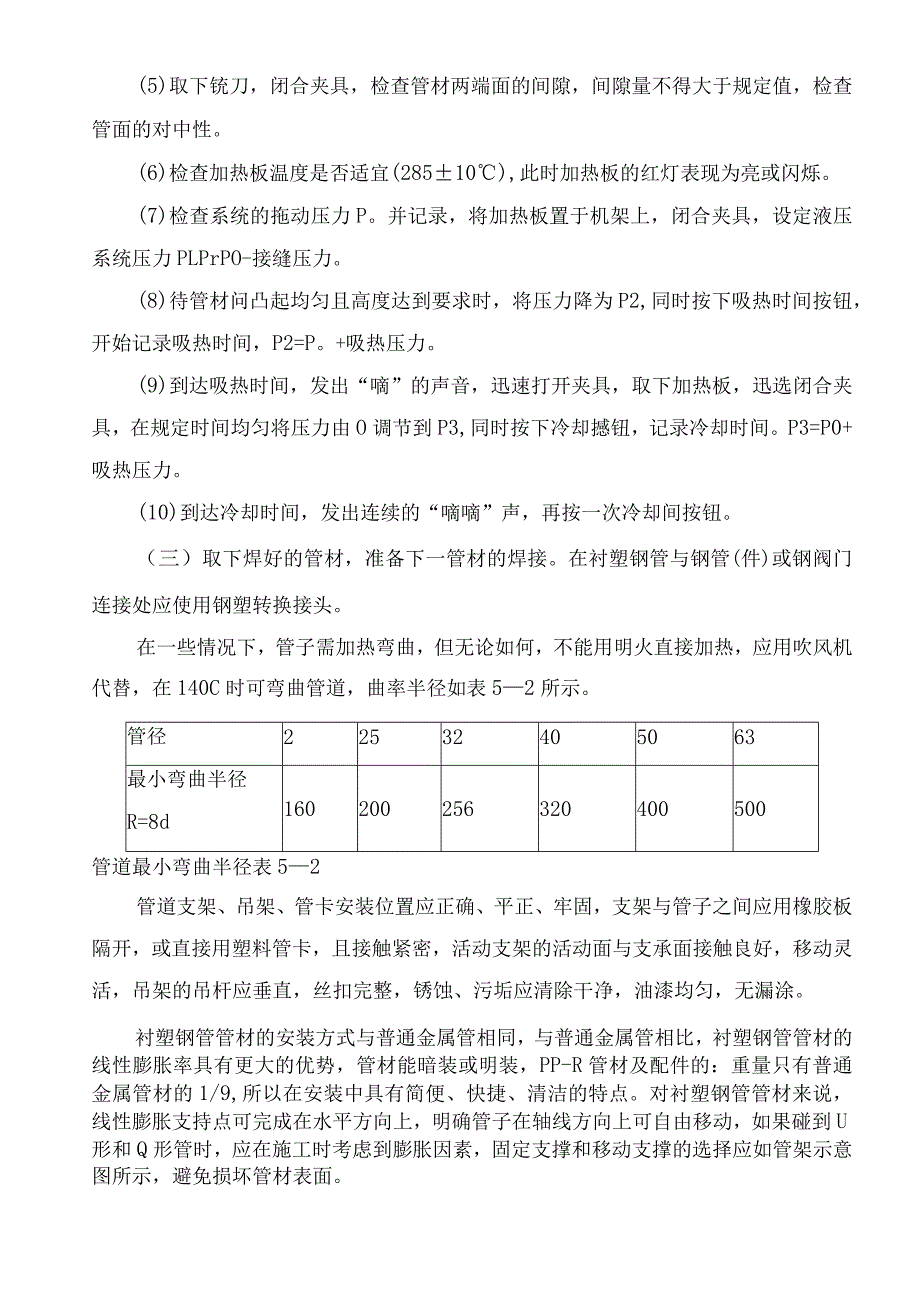

2、组成。热熔焊机操作要领：将各部件的电源(22OV交流电)、液压油管接通。按表5-1设置加热时间。管径(mm)162540506575100加热时间(min)915152014222030冷却时间按管径确定，需要520n三不等。将待焊管材夹紧固定在机架上，若是DNnO的管材，直接用机架夹紧；或用变径夹具夹紧。(3)将机架打开，放入铳刀，旋转固定旋纽，将铳刀固定在机架上。(4)起动铳刀，闭合夹具，对管材端面进行旋削，当形成连续的切削时，打开夹具，关闭铳刀。(5)取下铳刀，闭合夹具，检查管材两端面的间隙，间隙量不得大于规定值，检查管面的对中性。(6)检查加热板温度是否适宜(28510),此时加热板的
3、红灯表现为亮或闪烁。(7)检查系统的拖动压力P。并记录，将加热板置于机架上，闭合夹具，设定液压系统压力PLPrPO-接缝压力。(8)待管材问凸起均匀且高度达到要求时，将压力降为P2,同时按下吸热时间按钮，开始记录吸热时间，P2=P。+吸热压力。(9)到达吸热时间，发出“嘀”的声音，迅速打开夹具，取下加热板，迅选闭合夹具，在规定时间均匀将压力由O调节到P3,同时按下冷却撼钮，记录冷却时间。P3=P0+吸热压力。(10)到达冷却时间，发出连续的“嘀嘀”声，再按一次冷却间按钮。（三）取下焊好的管材，准备下一管材的焊接。在衬塑钢管与钢管(件)或钢阀门连接处应使用钢塑转换接头。在一些情况下，管子需加热弯
4、曲，但无论如何，不能用明火直接加热，应用吹风机代替，在140C时可弯曲管道，曲率半径如表52所示。管径22532405063最小弯曲半径R=8d160200256320400500管道最小弯曲半径表52管道支架、吊架、管卡安装位置应正确、平正、牢固，支架与管子之间应用橡胶板隔开，或直接用塑料管卡，且接触紧密，活动支架的活动面与支承面接触良好，移动灵活，吊架的吊杆应垂直，丝扣完整，锈蚀、污垢应清除干净，油漆均匀，无漏涂。衬塑钢管管材的安装方式与普通金属管相同，与普通金属管相比，衬塑钢管管材的线性膨胀率具有更大的优势，管材能暗装或明装，PP-R管材及配件的：重量只有普通金属管材的1/9,所以在安装

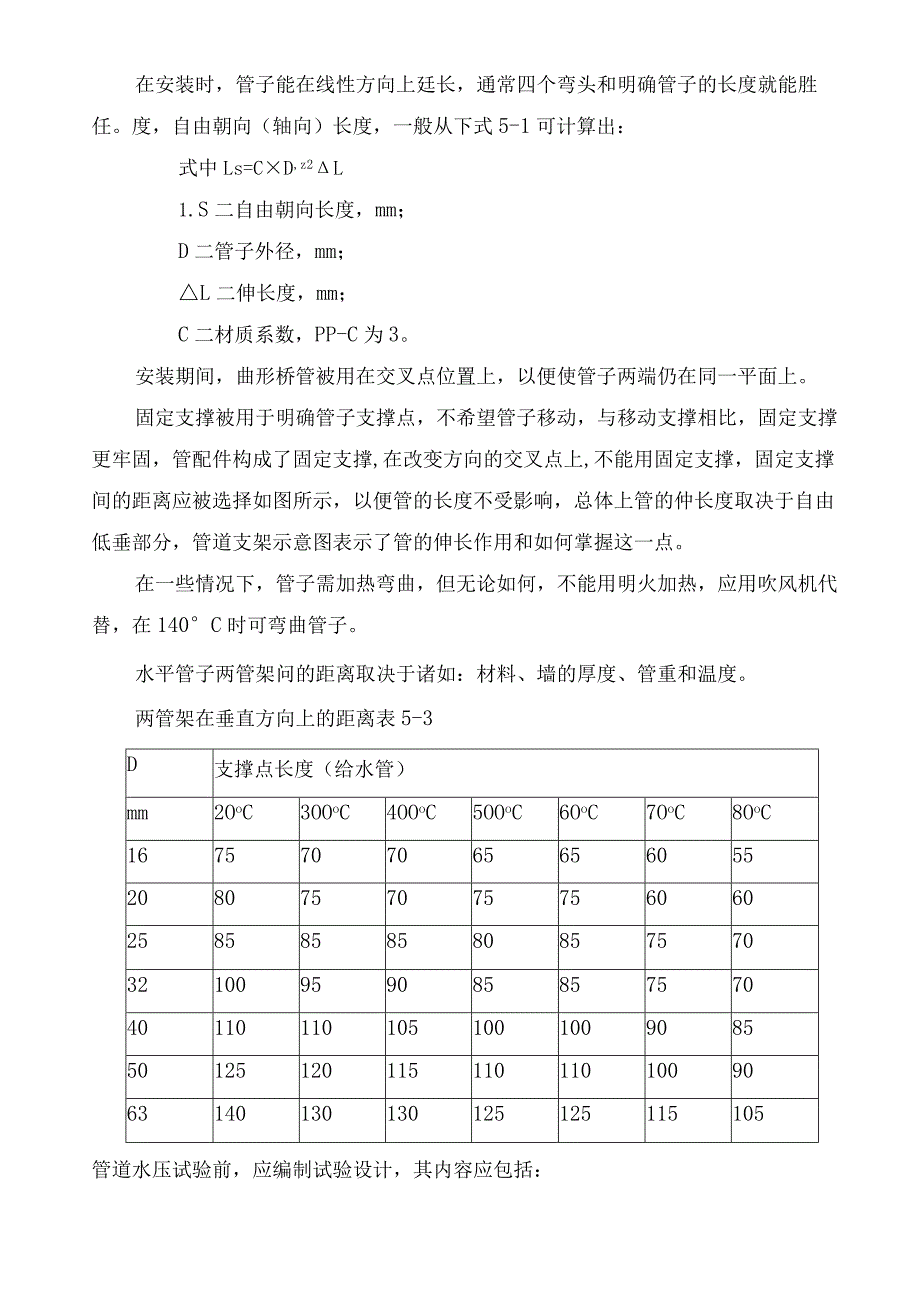

5、中具有简便、快捷、清洁的特点。对衬塑钢管管材来说，线性膨胀支持点可完成在水平方向上，明确管子在轴线方向上可自由移动，如果碰到U形和Q形管时，应在施工时考虑到膨胀因素，固定支撑和移动支撑的选择应如管架示意图所示，避免损坏管材表面。在安装时，管子能在线性方向上廷长，通常四个弯头和明确管子的长度就能胜任。度，自由朝向（轴向）长度，一般从下式5-1可计算出：式中Ls=CD,z2L1.S二自由朝向长度，mm；D二管子外径，mm；L二伸长度，mm；C二材质系数，PP-C为3。安装期间，曲形桥管被用在交叉点位置上，以便使管子两端仍在同一平面上。固定支撑被用于明确管子支撑点，不希望管子移动，与移动支撑相比，固
6、定支撑更牢固，管配件构成了固定支撑,在改变方向的交叉点上,不能用固定支撑，固定支撑间的距离应被选择如图所示，以便管的长度不受影响，总体上管的仲长度取决于自由低垂部分，管道支架示意图表示了管的伸长作用和如何掌握这一点。在一些情况下，管子需加热弯曲，但无论如何，不能用明火加热，应用吹风机代替，在140C时可弯曲管子。水平管子两管架问的距离取决于诸如：材料、墙的厚度、管重和温度。两管架在垂直方向上的距离表5-3D支撑点长度（给水管）mm2OoC3OOoC4OOoC5OOoC6OoC7OoC8OoC1675707065656055208075707575606025858585808575703210
7、0959085857570401101101051001009085501251201151101101009063140130130125125115105管道水压试验前，应编制试验设计，其内容应包括：后背及堵板的设计；进水管路、排汽孔、集排水孔的设计；加压设备、压力计的选择及安装的设计；排水疏导措施；升压分段的划分及观测制度的规定：试验管段的稳定措施。安全措施：管道水压试验的分段长度不宜大于1.Okm0试压用水泵、压力计应安装在试压段下游的端部与管道轴线相垂直的支管上。管道水压试验时，衬塑钢管与试压设备、管件、仪表、阀门等连接时应采用专用异质接头，衬塑钢管末端应用专用堵头，与不参与试压的设
8、备、仪表等部位隔绝。试验完毕，切除试压用管件，及其占用管道部分。2、阀门安装(1)阀门进场后要进行认真的检查，其规格、型号是否与设计一致，并有生产厂家的合格证、质保书等有关技术资料。(2)安装阀门前按规范应进行检查试验，阀门安装前抽检试验合格后才能进行安装，并检查填料是否完好，压盖螺栓是否有足够的调节余量；并做好试压记录。(3)法兰或螺纹连接的阀件应在关闭状态下安装，安装前应按设计核对型号，并根据介质流向确定其安装方向。3、水表安装水表应水平安装，并使水表外壳上的箭头与水流方向一致，切勿反装。水表前后应装设阀门；水表前应装有大于水表口径10倍的直管段。水表外壳距墙面不大于30mm,水表中心距另
9、一面的距离为450500m11b安装高度为6001200mmo4、管道冲洗管道在交工使用前必须进行冲洗，冲洗应用自来水连续进行，应保证有充足的流量。5、管道保温本工程的给水管道保温采用橡塑海绵，其保温厚度为l(m,其保盆材质及厚度均应达到因家验收规范标准。二、生活排水管道安装工艺流程：安装准备一预制加工一干管安装一立管安装一支管安装一卡件固定一洞口封堵一闭水试验一通水通球试验本工程生活排水管选用机制离心排水铸铁管。所有排水管应符合设计要求，管壁厚薄均匀，内外光滑清洁；内外径及管件造型规矩，接口平整光洁严密.排水管道的横管与横管，横管与主管的连接应采用45三通或45四通及90斜三通或90斜四通：
10、主管与捧出管端部的连接，采用两个45弯头或弯曲半径不小于4倍管径的90弯头。立管每层设一个伸缩节，隔层加检查口，伸缩节胶圈接口所用的橡胶圈不应有气孔，裂纹重皮或老化等缺陷，接口时应先将橡胶圈套在管子的插口上，插口插入承后调整好管子的中心位置，橡胶圈应平展、压实，不得有松动、扭曲、断裂等现象。管道在安装搬运时应轻拿轻放，排水立管上检查口方向应便于检查；穿过建筑物外墙时应加设防水套管：穿过楼板时加设钢套管，钢套管上端高出楼面1520mm,下端超出楼底面不小于5mmo污水横管清扫口起点与管道相垂直的墙面距离，不得小于200mm。管道安装完后，应进行分段通水试验，并做好记录；排水管应严格按设计坡度进行安装,屋顶透气管高出屋面为700mm。室内卫生问排水支管采用阻燃机制离心排水铸铁管。材料进场验收合格后,应整齐堆放在室内，防止遭受日晒和冷冻。管道在穿过楼板或隔墙时,应采用套管，套管可选用大一档的钢管或塑料管,使其能自由滑动。卫生间及厨房套管应高出地面50mm为宜，其他地方应高出地面不小于20mm；套管与管子的间隙应填入麻丝、软泡沫塑料，防止管道直接紧压套管。
