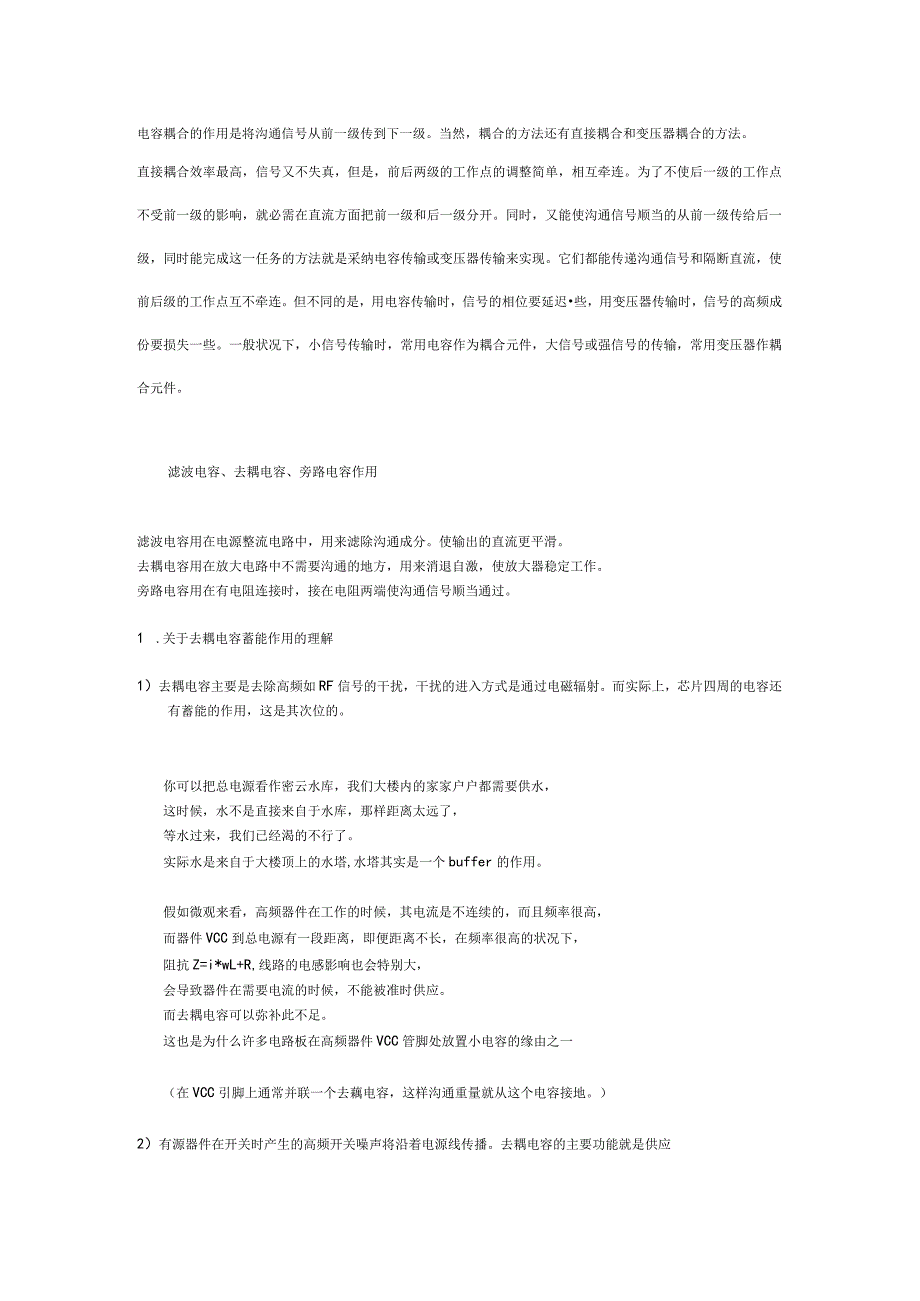

1、电容耦合的作用是将沟通信号从前一级传到下一级。当然，耦合的方法还有直接耦合和变压器耦合的方法。直接耦合效率最高，信号又不失真，但是，前后两级的工作点的调整简单，相互牵连。为了不使后一级的工作点不受前一级的影响，就必需在直流方面把前一级和后一级分开。同时，又能使沟通信号顺当的从前一级传给后一级，同时能完成这一任务的方法就是采纳电容传输或变压器传输来实现。它们都能传递沟通信号和隔断直流，使前后级的工作点互不牵连。但不同的是，用电容传输时，信号的相位要延迟些，用变压器传输时，信号的高频成份要损失一些。一般状况下，小信号传输时，常用电容作为耦合元件，大信号或强信号的传输，常用变压器作耦合元件。滤波电容
2、、去耦电容、旁路电容作用滤波电容用在电源整流电路中，用来滤除沟通成分。使输出的直流更平滑。去耦电容用在放大电路中不需要沟通的地方，用来消退自激，使放大器稳定工作。旁路电容用在有电阻连接时，接在电阻两端使沟通信号顺当通过。1 .关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。而实际上，芯片四周的电容还有蓄能的作用，这是其次位的。你可以把总电源看作密云水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。实际水是来自于大楼顶上的水塔,水塔其实是一个buffer的作用。假如微观来看，高频器

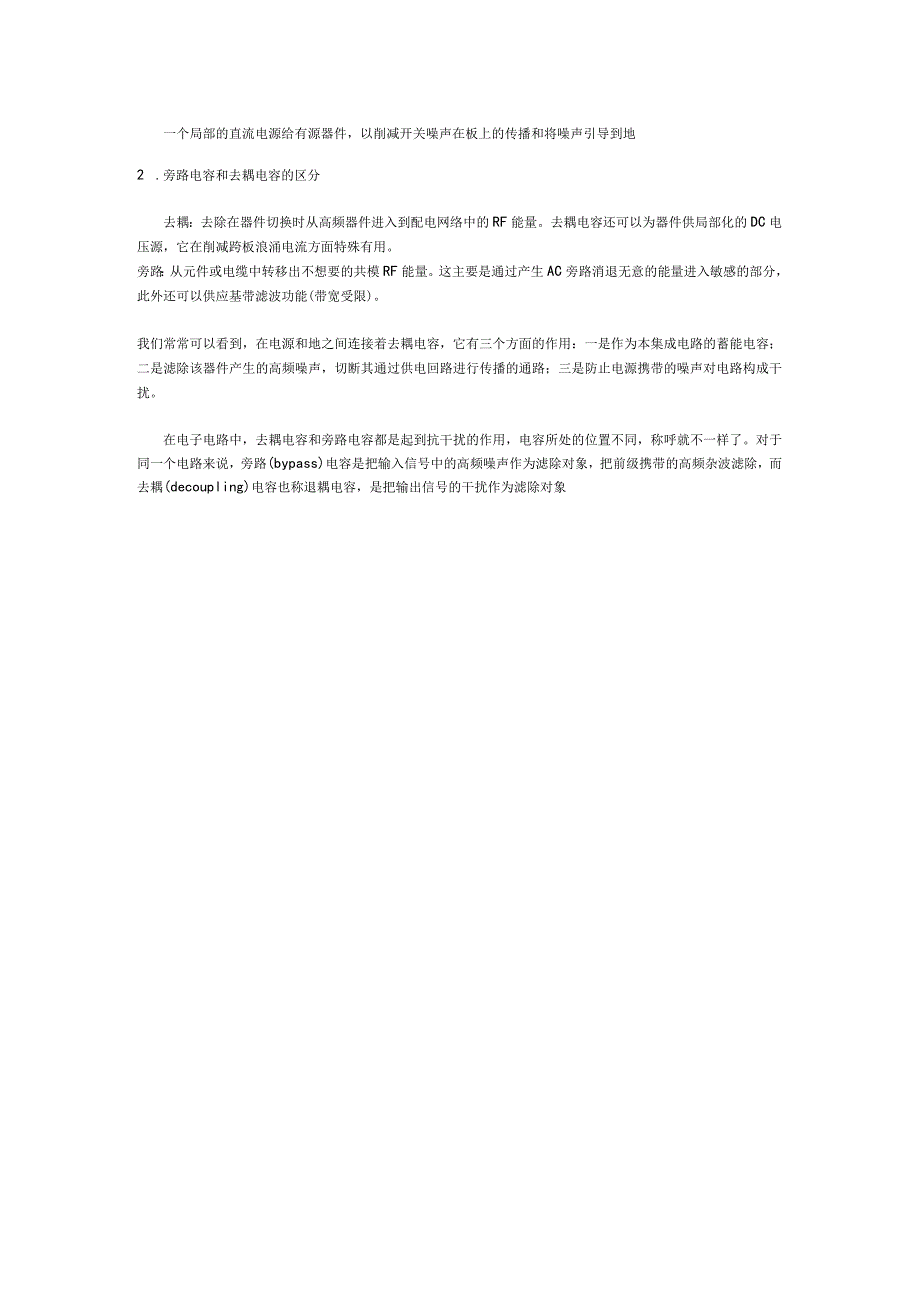

3、件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的状况下，阻抗Z=i*wL+R,线路的电感影响也会特别大，会导致器件在需要电流的时候，不能被准时供应。而去耦电容可以弥补此不足。这也是为什么许多电路板在高频器件VCC管脚处放置小电容的缘由之一（在VCC引脚上通常并联一个去藕电容，这样沟通重量就从这个电容接地。）2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是供应一个局部的直流电源给有源器件，以削减开关噪声在板上的传播和将噪声引导到地2 .旁路电容和去耦电容的区分去耦：去除在器件切换时从高频器件进入到配电网络中的
4、RF能量。去耦电容还可以为器件供局部化的DC电压源，它在削减跨板浪涌电流方面特殊有用。旁路：从元件或电缆中转移出不想要的共模RF能量。这主要是通过产生AC旁路消退无意的能量进入敏感的部分，此外还可以供应基带滤波功能(带宽受限)。我们常常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。在电子电路中，去耦电容和旁路电容都是起到抗干扰的作用，电容所处的位置不同，称呼就不一样了。对于同一个电路来说，旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦(decoupling)电容也称退耦电容，是把输出信号的干扰作为滤除对象
