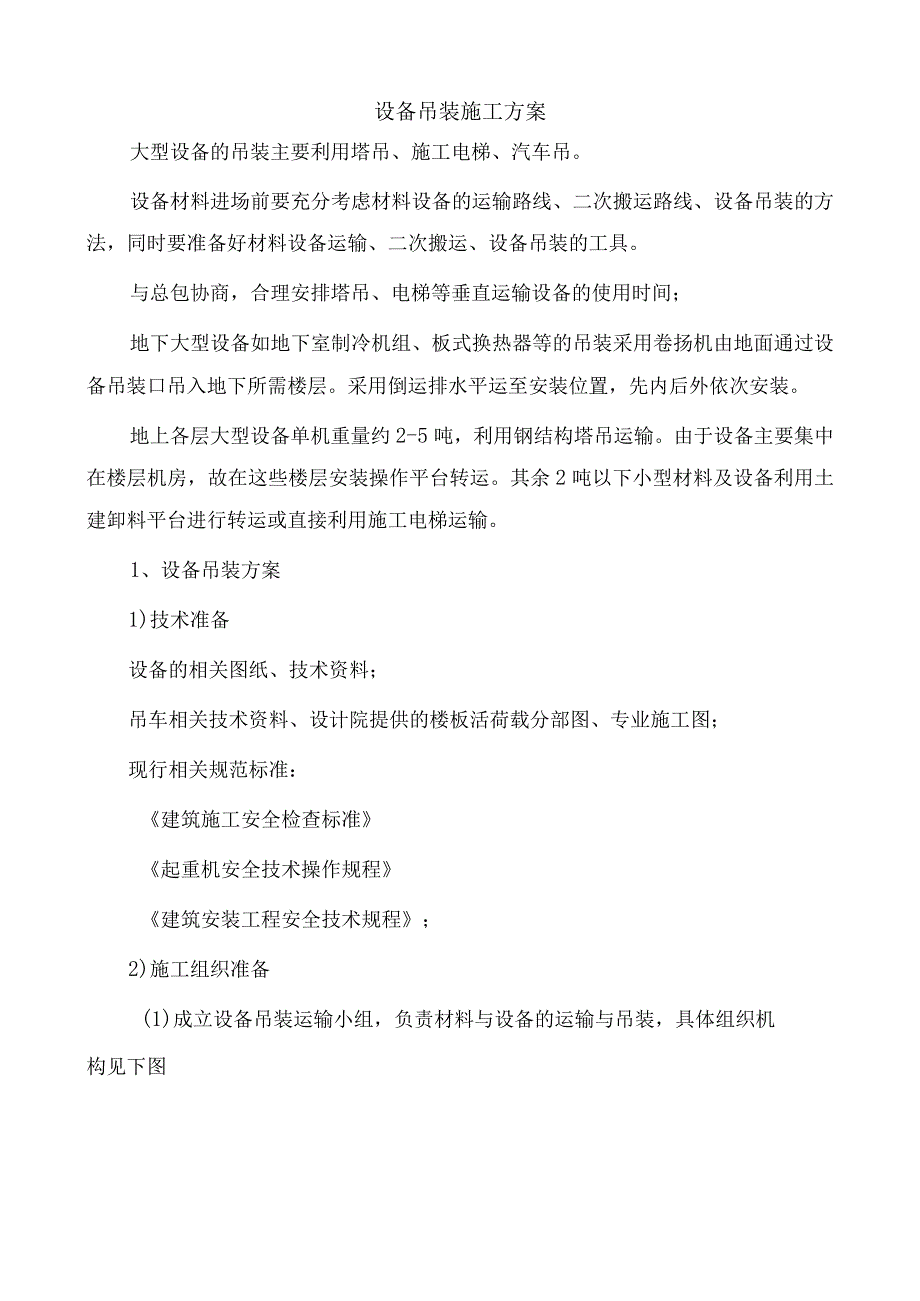

1、设备吊装施工方案大型设备的吊装主要利用塔吊、施工电梯、汽车吊。设备材料进场前要充分考虑材料设备的运输路线、二次搬运路线、设备吊装的方法，同时要准备好材料设备运输、二次搬运、设备吊装的工具。与总包协商，合理安排塔吊、电梯等垂直运输设备的使用时间；地下大型设备如地下室制冷机组、板式换热器等的吊装采用卷扬机由地面通过设备吊装口吊入地下所需楼层。采用倒运排水平运至安装位置，先内后外依次安装。地上各层大型设备单机重量约2-5吨，利用钢结构塔吊运输。由于设备主要集中在楼层机房，故在这些楼层安装操作平台转运。其余2吨以下小型材料及设备利用土建卸料平台进行转运或直接利用施工电梯运输。1、设备吊装方案1)技术准

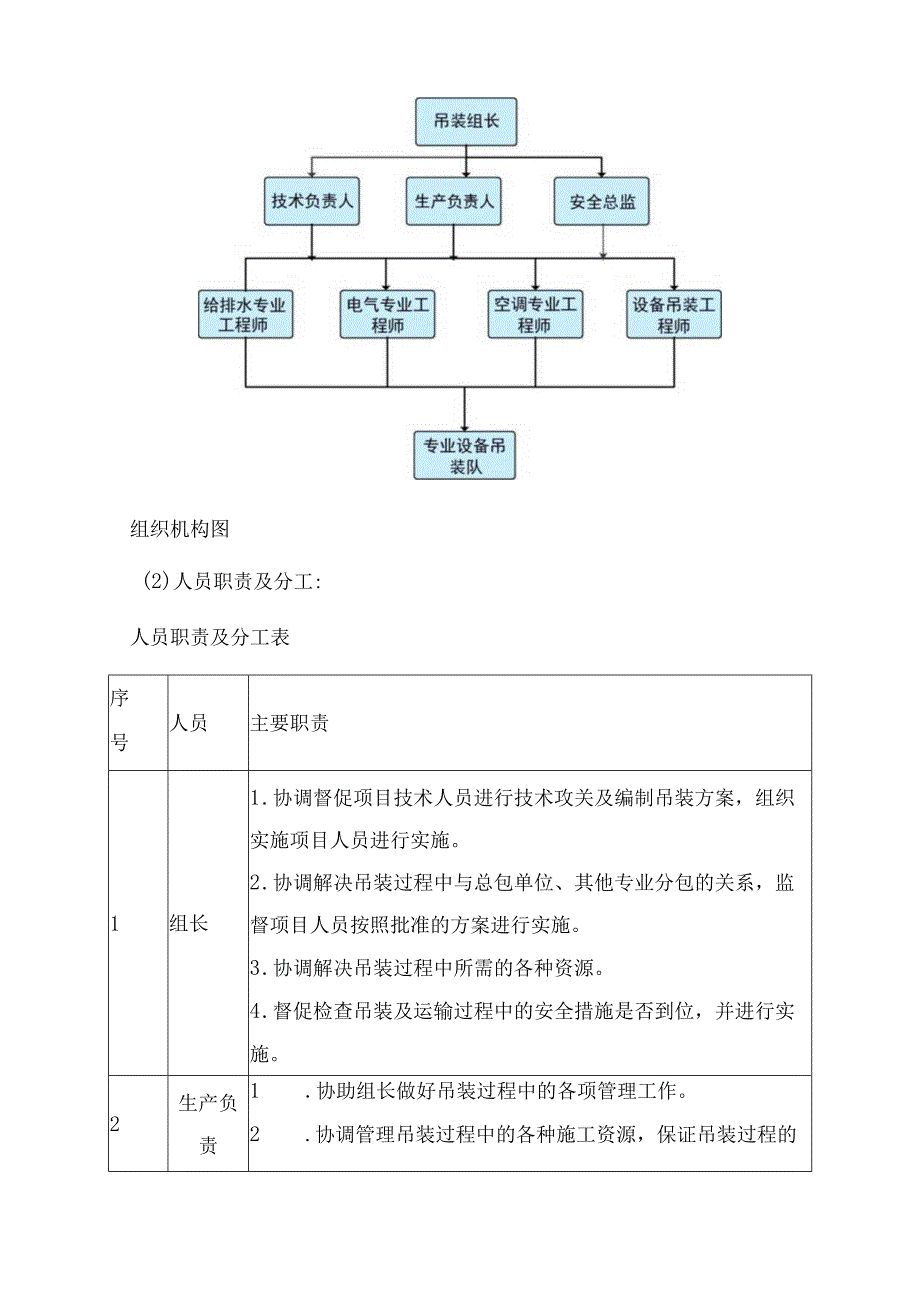

2、备设备的相关图纸、技术资料；吊车相关技术资料、设计院提供的楼板活荷载分部图、专业施工图；现行相关规范标准：建筑施工安全检查标准起重机安全技术操作规程建筑安装工程安全技术规程；2)施工组织准备(1)成立设备吊装运输小组，负责材料与设备的运输与吊装，具体组织机构见下图组织机构图(2)人员职责及分工:人员职责及分工表序号人员主要职责1组长1 .协调督促项目技术人员进行技术攻关及编制吊装方案，组织实施项目人员进行实施。2 .协调解决吊装过程中与总包单位、其他专业分包的关系，监督项目人员按照批准的方案进行实施。3 .协调解决吊装过程中所需的各种资源。4 .督促检查吊装及运输过程中的安全措施是否到位，并进

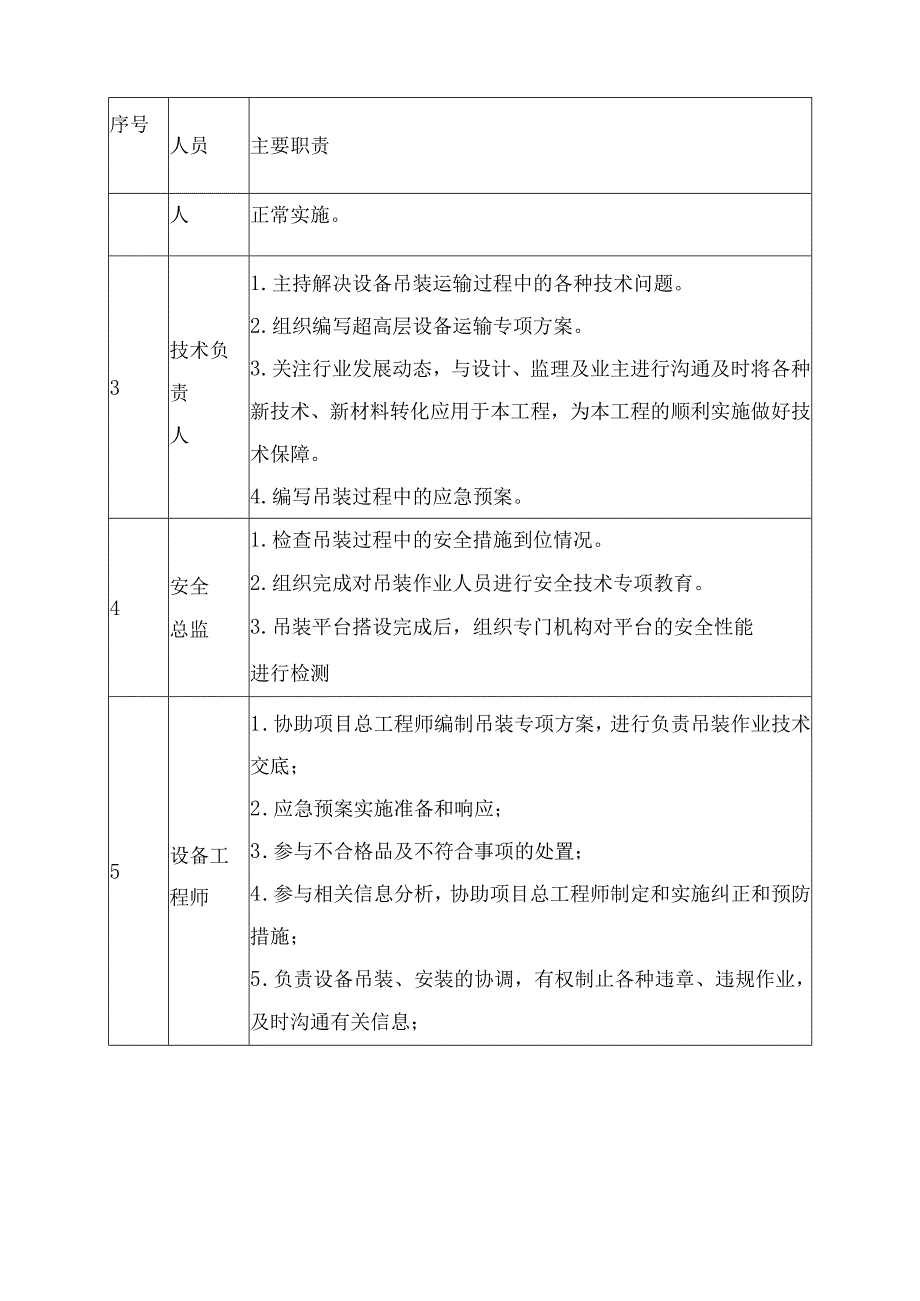

3、行实施。2生产负责1 .协助组长做好吊装过程中的各项管理工作。2 .协调管理吊装过程中的各种施工资源，保证吊装过程的序号人员主要职责人正常实施。3技术负责人1 .主持解决设备吊装运输过程中的各种技术问题。2 .组织编写超高层设备运输专项方案。3 .关注行业发展动态，与设计、监理及业主进行沟通及时将各种新技术、新材料转化应用于本工程，为本工程的顺利实施做好技术保障。4 .编写吊装过程中的应急预案。4安全总监1 .检查吊装过程中的安全措施到位情况。2 .组织完成对吊装作业人员进行安全技术专项教育。3 .吊装平台搭设完成后，组织专门机构对平台的安全性能进行检测5设备工程师1 .协助项目总工程师编制吊
4、装专项方案，进行负责吊装作业技术交底；2 .应急预案实施准备和响应；3 .参与不合格品及不符合事项的处置；4 .参与相关信息分析，协助项目总工程师制定和实施纠正和预防措施；5 .负责设备吊装、安装的协调，有权制止各种违章、违规作业，及时沟通有关信息；2、大型设备吊装作业流程大型设备吊装流程3、设备吊装运输总体安排我司进场以后，将组织有关人员勘察现场，对设备参数、运输方式、运输路线进行论证，编制出详细的设备吊装及运输方案，对于板式换热机组、风冷机组、新风机组等专门编制吊装方案，经业主、监理审批后方可安排实行。4、吊装主要运输设备(1)汽车吊本工程单台最重设备为制冷机组，吊装重量约16吨，吊装口位
5、于建筑东侧外墙边，汽车吊的选择相对灵活。故可以选采用50T汽车吊卸车。吊车参数选择及吊装过程如下：汽车起重机支腿展开尺寸:汽车起重机参数见表所示:半径(m)主吊臂长度(米)10.65141821.625.332.7403.049.332.327.323.33.542.332.327.323.34.037.332.327.323.319.34.533.329.827.323.319.35.029.528.327.323.319.35.526.825.824.922.519.312.36.024.323.322.820.819.312.36.52221.621.119.217.412.36.87.
6、02019.619.317.716.112.36.87.518.217.917.816.41512.36.88.016.716.416.315.214.111.66.89.013.513.413.412.912.510.36.810.013.410.810.710.79.36.811.010.88.78.78.78.46.25.712.08.757.17.17.17.614.07.154.94.94.95.74.916.03.43.43.34.24.118.02.22.23.03.420.01.21.22.12,722.00.51.41.91.324.00.826.00.30.828.00.4
7、30.00.1(2)叉车CPCD100内燃平衡重式叉车采用大功率柴油机，具有良好的性能。叉车参数表内燃式叉车型号：CPCD100动力形式柴油额定起重量：10000kg自重：12510kg荷载中心距600mm最大起升高度：3000mm全长（不带货叉）4260mm全宽2165mm全高（护顶架处）2560mm最小转弯半径3900mm最大行驶速度（满载/空载）26/30km/hCPCD100内燃平衡重式叉车（3）塔吊及施工电梯（4）卷扬机及地坦克等工具设备运输、吊装所用施工器具表序号设备名称规格型号单位数量备注序号设备名称规格型号单位数量备注1手动葫芦HS5个4a.L1前2起道器IOt个419I3地坦
8、克IOt个44卷扬机5t台25钢丝绳6*37(1+6+12+18)、36.5mm抗拉强度1850MPa米1506钢丝绳6*19、直径24.5mm、抗拉强度1850MP米80序号设备名称规格型号单位数量备注钢6*19、直径12.5mm、7丝抗拉强度1850MPa米150绳滑8轮组8组钢9板。二10块4道10木4000*200*200根605、地下室大型设备的吊装本工程地下室制冷机组共计4台，制冷机组最大吊装重量约16吨，地下室各类水泵多达24台，板式热回收机组4台。以及大量的风机等设备。大型设备均可由此处进入地下各层，然后进行水平运输。(1)地下室冷水机组等大型设备的吊装运输货车进入工地,并停泊
9、在预留洞口位置附近。制冷机组由吊装孔吊至地下三层。运输过程运用地坦克和起道机。水平运输采用卷扬机结合滑轮组拉伸。在基础之间运输前,先垫好道木，并铺好铁板。(3)汽车吊的负荷计算经查表,50吨吊车起吊半径8米内额定荷载18吨，吊车自起就地卸货作用,满足卸货要求。吊车卸货起吊过程中由4根钢丝绳承载冷水机组，每根钢丝绳受力分解到竖向拉力为：FyM500kg,；=45KN每根钢丝绳受力F=45sin60o=45/0.866=51.96KN如下图：；.v现选用6*19、直/径24.5mm、抗拉强度1.rx1850MPa钢丝绳，查表得钢丝绳破断拉力：FN=423KN,（见实用五金手册陈增强著，广东科技出版
10、社，1004页）取不均匀系数0.85、安全系数取6.0计算，该钢丝绳允许拉力：Fn=423*0.85/6.0=59.9KN51.96KN故可以满足要求。6、地下室其他设备的运输对于外形尺寸小及重量轻的材料设备如配电箱、阀门、潜污泵等，运输车辆进场后，可由车道直接运至各楼层，卸载后，经报验合格后，采用平板车人工搬运，运至安装位置进行安装。污废水提升设备、柜式离心风机等中型设备，运输车辆进场后，可由吊车进行卸车，经开箱验收合格后，采用叉车从车道直接运入仓库保存，待设备安装时，采用叉车运至设备安装位置。7、地上部分设备的吊装地上设备重量每台约为2-5吨，能够利用钢结构塔吊进行吊装，先利用钢结构塔吊将
11、设备吊至搭设的转运平台O操作平台示意图设备运至操作平台后，用手动液压托盘车转运至楼房内，移动设备至机房就位。由于设备主要集中在楼层机房，故在这些楼层安装操作平台，其余小型设备利用土建卸料平台进行转运，或直接通过施工电梯转运。8、吊装、运输的安全技术措施（1）吊装运输的核心安全组织措施吊装安全组织措施序号安全技术措施1参加吊装的现场工人，需全部进行三级安全教育、安全考试、安全交底，全部办理平安卡，特种作业人员（司机、锁具工、起重工）持证上岗，有齐全的进场施工手续。2加强吊装前的器具检查工作，特别是钢丝绳、葫芦、卡扣等关键部件，绝不带病作业。3工人劳保防护用品的检查，特别是正确佩戴合格的安全帽，穿
12、适合现场施工的鞋。4吊装气候环境符合吊装作业要求，做好无关人员的清场工作，吊装小组成员全部全程现场指挥、协调、监督。（2）吊装运输中的安全技术人员的一般要求安全技术人员要求序号安全技术人员技术要求1身体健康，无妨碍施工作业的疾病及生理缺陷。2进行过三级安全教育、安全考试、安全交底，全部办理了平安卡，对本次吊装作业进行了专项技术交底工作，对该次吊装作业任务有全面的了解。3吊装司机持证上岗，能判断一般故障，懂日常保养维护知识。4司索工持证上岗，具备基本力学知识，了解索具和吊具的性能、使用方法、维护保养、报废标准，熟练绑扎技术、指挥信号。5信号工持证上岗，无色盲，实践应验丰富。（3）吊装过程中安全操作技术吊装过程安全操作技术序号吊装过程安全操作技术1作业前对吊钩、钢丝绳、制动器、安全防护装置的可靠性进行全面认真检查，发现异常情况及时报告。2吊装开车前必须鸣铃或示警，中途禁止无关人员靠近，吊物和起重臂下方严禁站人。3严格按指挥信号操作，对于紧急停止信号，无论任何人发出，都必须立即停止。4设备绑扎牢固、中心平稳后方可起吊，有机械缺陷、超重时严禁起吊。5大雨、大雾、6级以上的大风时应停止作业。6司机必须按指挥员的指挥信号、旗语、手势进行操作，对指挥信号分辨不清时不得盲目操作，对指挥错误有权拒绝执行。
