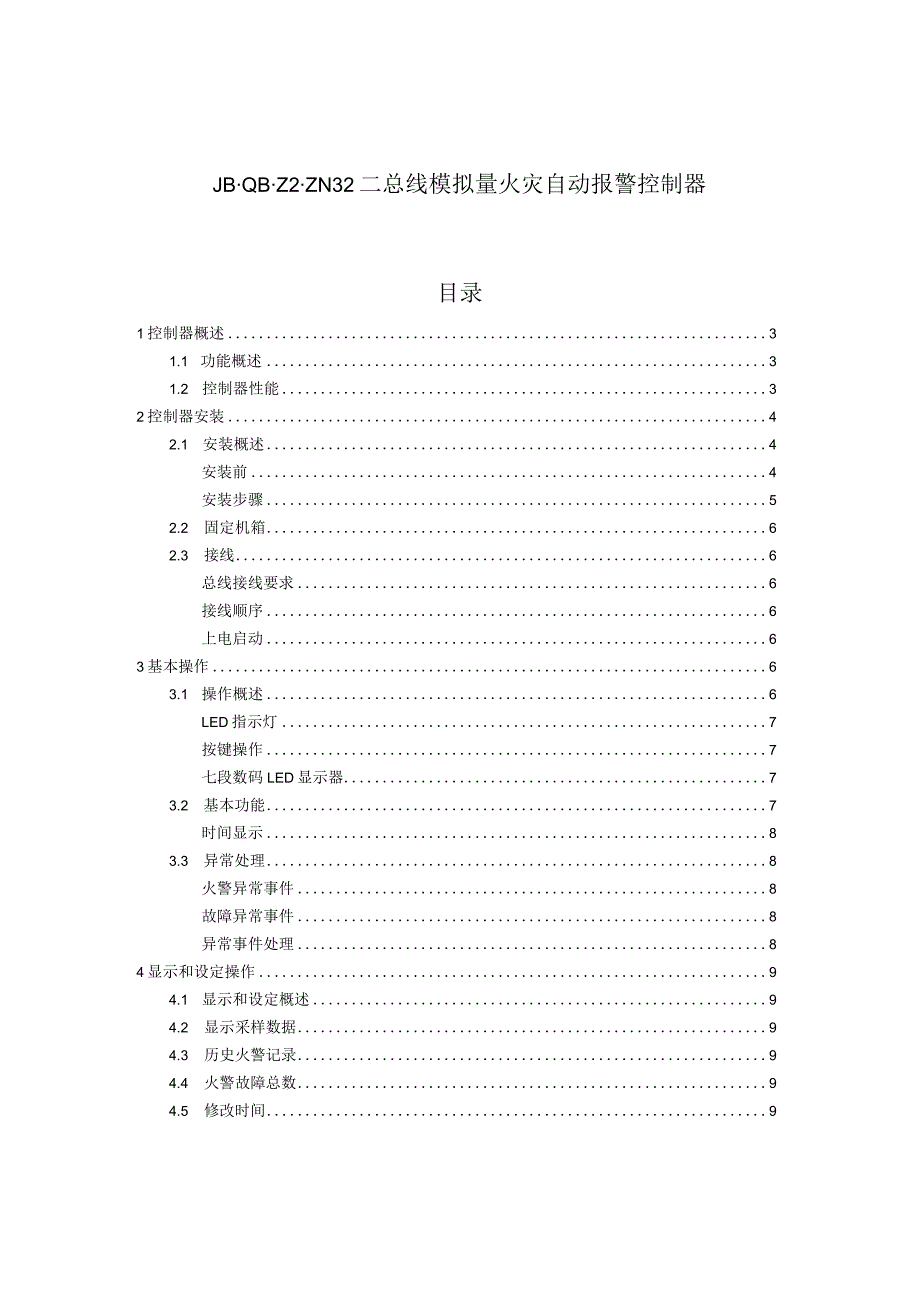

1、JBQBZ2ZN32二总线模拟量火灾自动报警控制器目录1控制器概述31.1 功能概述31.2 控制器性能32控制器安装42.1 安装概述4安装前4安装步骤52.2 固定机箱62.3 接线6总线接线要求6接线顺序6上电启动63基本操作63.1 操作概述6LED指示灯7按键操作7七段数码LED显示器73.2 基本功能7时间显示83.3 异常处理8火警异常事件8故障异常事件8异常事件处理84显示和设定操作94.1 显示和设定概述94.2 显示采样数据94.3 历史火警记录94.4 火警故障总数94.5 修改时间94.6 首火警时间104.7 相关系统配置修改105功能操作105.1 相关系统复位10

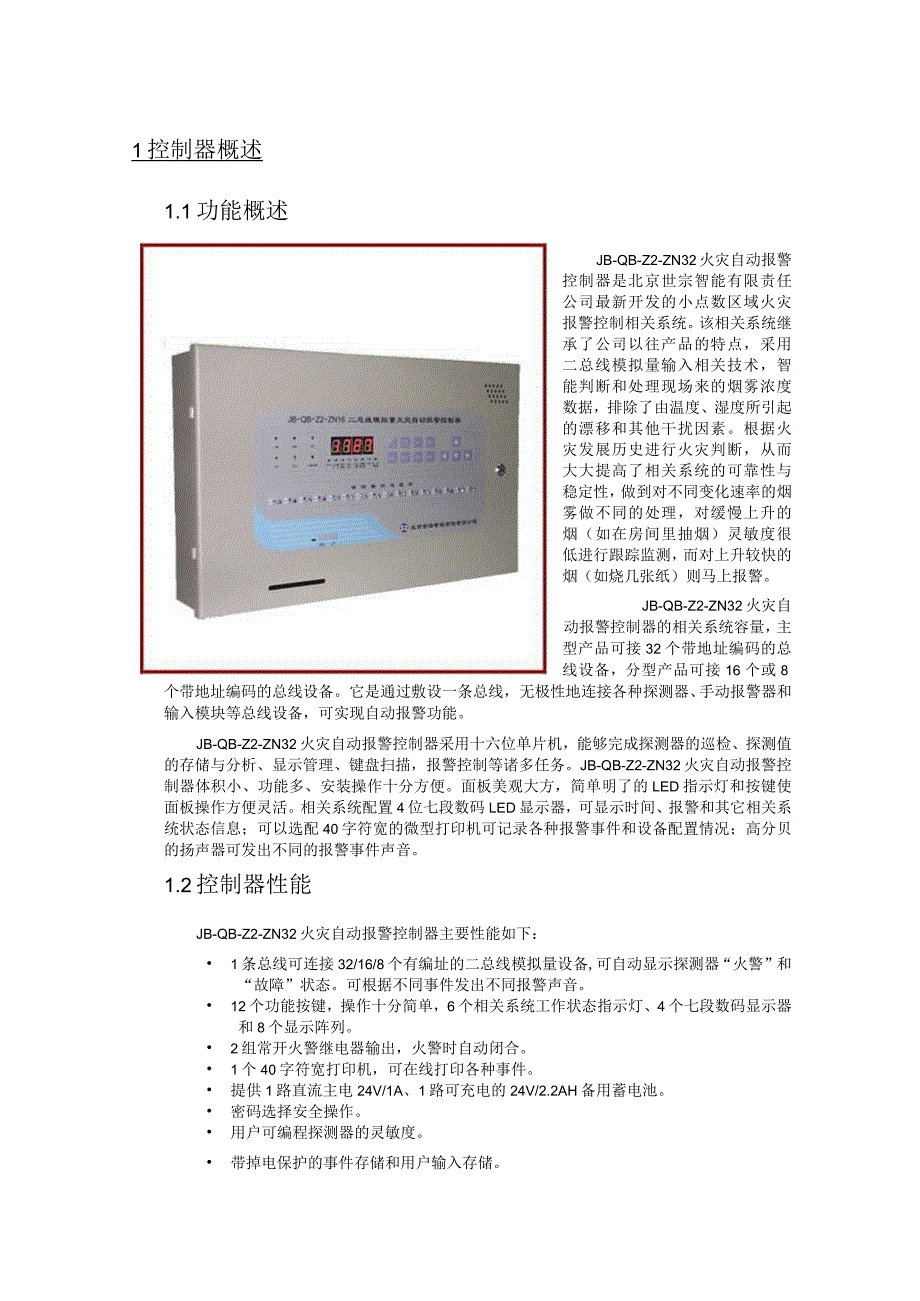

2、5.2 相关系统登记105.3 相关系统自检116注意事项和一般故障排除116.1 注意事项116.2 一般故障排除11附录12附录1探测器拨码设置121控制器概述1.1功能概述JB-QB-Z2-ZN32火灾自动报警控制器是北京世宗智能有限责任公司最新开发的小点数区域火灾报警控制相关系统。该相关系统继承了公司以往产品的特点,采用二总线模拟量输入相关技术,智能判断和处理现场来的烟雾浓度数据,排除了由温度、湿度所引起的漂移和其他干扰因素。根据火灾发展历史进行火灾判断,从而大大提高了相关系统的可靠性与稳定性,做到对不同变化速率的烟雾做不同的处理,对缓慢上升的烟(如在房间里抽烟)灵敏度很低进行跟踪监测
3、,而对上升较快的烟(如烧几张纸)则马上报警。JB-QB-Z2-ZN32火灾自动报警控制器的相关系统容量,主型产品可接32个带地址编码的总线设备,分型产品可接16个或8个带地址编码的总线设备。它是通过敷设一条总线,无极性地连接各种探测器、手动报警器和输入模块等总线设备,可实现自动报警功能。JB-QB-Z2-ZN32火灾自动报警控制器采用十六位单片机,能够完成探测器的巡检、探测值的存储与分析、显示管理、键盘扫描,报警控制等诸多任务。JB-QB-Z2-ZN32火灾自动报警控制器体积小、功能多、安装操作十分方便。面板美观大方,简单明了的LED指示灯和按键使面板操作方便灵活。相关系统配置4位七段数码LE
4、D显示器,可显示时间、报警和其它相关系统状态信息;可以选配40字符宽的微型打印机可记录各种报警事件和设备配置情况;高分贝的扬声器可发出不同的报警事件声音。1.2控制器性能JB-QB-Z2-ZN32火灾自动报警控制器主要性能如下: 1条总线可连接32/16/8个有编址的二总线模拟量设备,可自动显示探测器“火警”和“故障”状态。可根据不同事件发出不同报警声音。 12个功能按键,操作十分简单,6个相关系统工作状态指示灯、4个七段数码显示器和8个显示阵列。 2组常开火警继电器输出,火警时自动闭合。 1个40字符宽打印机,可在线打印各种事件。 提供1路直流主电24V/1A、1路可充电的24V/2.2AH
5、备用蓄电池。 密码选择安全操作。 用户可编程探测器的灵敏度。 带掉电保护的事件存储和用户输入存储。 相关系统自检功能,自动诊断主备电故障、总线故障、打印机故障,同时通过手动操作可诊断主面板显示灯、事故扬声器的工作状态。JB-QB-Z2-ZN32火灾自动报警控制器电源性能如下: 50Hz220VAC+10%-15%o 24VDCIA报警电源。 24V2.2AH备电蓄电池。 备电自动充电电路。 主电欠压、备电故障(短路或断路)检测电路。JB-QB-Z2-ZN32火灾自动报警控制器可连接设备如下: JTY-LZ-E型离子感烟探测器。 JTY-GD-F型光电感烟探测器。 JTW-ZD-E型电子感温探测
6、器。 ZN914手动报警开关。 ZN916消火栓开关。 ZN907输入模块。主型产品可接32个带地址编码的总线设备,分型产品可接16个或8个带地址编码的总线设备。JB-QB-Z2-ZN32火灾自动报警控制器工作环境如下: 工作温度范围0-49。 工作湿度范围95M40C。2控制器安装2.1安装概述本章将介绍JB-QB-Z2-ZN32火灾自动报警控制器的结构及工程安装。安装前 在安装和使用前,请详细阅读本说明书。 请在控制室中按照给出控制器的尺寸,依据消防国家标准,确定合适的位置(墙壁上),安装本控制器。 控制器背后有一个较大的接线口,可接总线、直接联动线、通讯线和电源线。OOOOOOOOOOO
7、OOOOOOOOO北交世家号艇宥双责在公F安装步骤如果按照下列步骤安装,您可以避免JB-QB-Z2-ZN32安装和调试中出现危险。相关系统的可靠取决于专业安装和维护: 固定好控制器:一定要确保稳固、牢靠,避免晃动。 连接上相关系统接线:接线端子要有明显标志,防止接错线。 连接AC电源:注意控制器上无电源开关,加电就工作。 连接备电蓄电池:蓄电池接线为二根,红色为正极,黑色为负极,要避免接错和短路。 开始测试相关系统。2.2 固定机箱请按照上述尺寸将控制器固定在合适的位置上。2.3 接线总线接线要求 报警总线总线采用2xl.Omm双绞软线。穿线管内导线严禁有接头。接线顺序 在现场尚未接总线设备前
8、,要对总线进行绝缘测试,总线对地阻抗大于20M。根据平面设计图,对全部的总线设备进行编码,并接入相关系统总线上。将相关系统总线端子按控制器底面标牌接入控制器上。连接好备用蓄电池连线。将AC电源线固定到交流220V电源上。上电启动 上电开机后,JB-QB-Z2-ZN32火灾自动报警控制器自动投入运行。如果控制器是第一-次运行,相关系统将直接进入总线检测和登记。 相关系统上电后,控制器进入复位操作。复位操作将初始化探测器数据区、清除探测器已检测到的异常信息、恢狂相关系统监控状态。第位操作也可以按“复位/登记”键输入复位密码实现。 如果相关系统是第一次运行或总线设备有了变化,相关系统需要重新登记。登
9、记操作是检测总线上的各点探测器是否存在并保存,待下次相关系统上电时自动装载。由于相关系统有了这个登记,当某个探测器故隙或摘掉时,相关系统将报出故障。登记操作也可以按“登记”键输入登记密码实现。 相关系统初始化结束时,扬声器发出开始音。七段数码LED显示当前时间。如果是上电后运行,首先要修改时间,因为初始时间为2000-01-0100:00:00。3基本操作3.1操作概述JB-QB-Z2-ZN32火灾自动报警控制器的操作面板由主控制面板、相关系统状态显示面板和直接联动控制面板三部分组成。主控制面板是由控制键、LED指示灯、七段数码LED显示器组成,主要是设定相关系统配置及显示相关系统工作状态等。
10、相关系统状态显示为总线探测器等设备的工作状态,每一个探测器配置二个灯,红色为火警灯,黄色为故障灯。主控制面板操作描述如下:1.ED指示灯色色色色色: 红黄绿绿绿,榭 警障音电电源 火故消主备电,指示探测器或手动报警器检测到火警信号。,指示探测器总线或通讯总线故障。,指示已抑制报警声音。,指示AC电源工作正常。,指示AC电源工作异常,切换至备电蓄电池工作。黄色,指示主电欠压、备电欠压、备电短路或断路故障。按键操作 “显示/设定”:选择显示/设定参数。下面的LED阵列显示所选择的参数项。 “复位/登记”:相关系统进入复位或登记,由输入不同密码指定。 “打印”:打印机打印相关系统配置或采样值。 “消
11、音”:抑制当前报警声音;之后如有新的报警事件,则开始新的报警声音。 “退出”:放弃已输入或选择的参数,返回正常显示。 “确认”:确认已输入或选择的参数。 “一”“一”:左右方向键,指示要选择的参数项。 “f”“I”:上下方向键,选择上下参数等。七段数码LED显示器 七段数码LED显示器可以显示4位十进制数据,显示合适的内容由下面的LED列指示: “时间”:相关系统当前工作时间。修改相关系统运行时钟 “首火警时间”:第一次出现火警的时分时间。 “火警故障总数”:左边二位是火警数目,右边二位是故障数目。 “采样数据”:探测器当前采样数据,循环显示。 “登记”:已经登记的探测器对应“火警”和“故障”
12、灯同时闪亮。 “相关系统自检”:显示面板LED灯和声音工作状况。 “历史火警”:显示已记录的火警信息。 “类型/灵敏度”:显示修改探测器类型和灵敏度。3.2基本功能 火警信息,指示火警报警位置和时间。 故障信息,指示总线探测器故障总数和位置。 电源故障信息,主电欠压、备电欠压、备电短路和备电断路等故障。 关键操作需要密码输入方可进入,确保相关系统安全。 浏览当前或过去出现的报警或故障事件信息。 事件扬声器可根据不同的事件发出不同的报警声音。 抑制报警声音并保留其报警状态。 在线打印报警信息(选项)。 显示和修改总线探测器的灵敏度。 自动登记总线探测器。时间显示 时间显示是在七段数码显示器显示,
13、可以显示年月日和时分秒信息。每次最多显示4位,通过按“一”“一”键切换时间本次项目显示。4位数字最后1位带点表示年;中间带点表示月日;4位全带点为时分;只有右二位显示为秒。3. 3异常处理火警异常事件相关系统检测下列情况时报“火警”信息: 感烟探测器检测烟雾浓度及变化率达到火警信号。 感温探测器检测温度达到火警信号。 手动报警开关、消火栓开关有动作,或输入模块有信号。当相关系统检测到上述火警信息时,将进行如下动作: 主面板上的“火警”灯闪亮; “相关系统状态显示“面板上对应的“火警”灯也闪亮; 如果这个火警为首火警,七段数码显示器将自动显示首火警时间,LED阵列中“首火警时间”灯点亮,“相关系
14、统状态显示”面板上对应的“火警”灯将快速闪亮,以表示与其它火警的不同; 事件扬声器发出火警报警声音; 历史记录中自动记录火警时间和探测器编号。 如果打印机处在启动状态,将自动打印火警记录(探测器编号和火警时间)。故障异常事件相关系统检测下列情况时报“故障”信息: 相关系统检测到己登记的总线设备有故障。相关系统检测下列情况时报“电源故障”信息: 相关系统检测到主电欠压; 相关系统检测到备电欠压、短路或断路等故障。当相关系统能够检测上述故障时,将在面板上的对应故障LED灯闪亮,事件扬声器发出不同的报警声音;如果打印机处在启动状态,将自动打印总线故障记录。异常事件处理相关系统检测上述异常(火警和故障)事件并发出声光报警后,操作员可采取如下措施: 要在主面板查看是什么样的异常事件,在“探测器状态显示”上找到对应的探测器并确定其位置。 按“消音”键抑制扬声器报警声。 排除引起异常事件的原因。 请在操作员记录档案上记录已出现的异常事件。 如果是火警报警状态,必须通过手动复位,恢复正常状态;其它异常状态在异常情况消除后,自动恢复正常状态。4显示和设定操作4.1显示和设定概述JB-QB-Z2-ZN32火灾自动报警控制器的浏览功能有显示探测器采样数据、历史火警记录、显示己登记的探测器、火警故障总数;设定功能由探测器类型和灵敏度的显示和修改、时间的修改。 “显示/设定”键将进入相关系统显示
