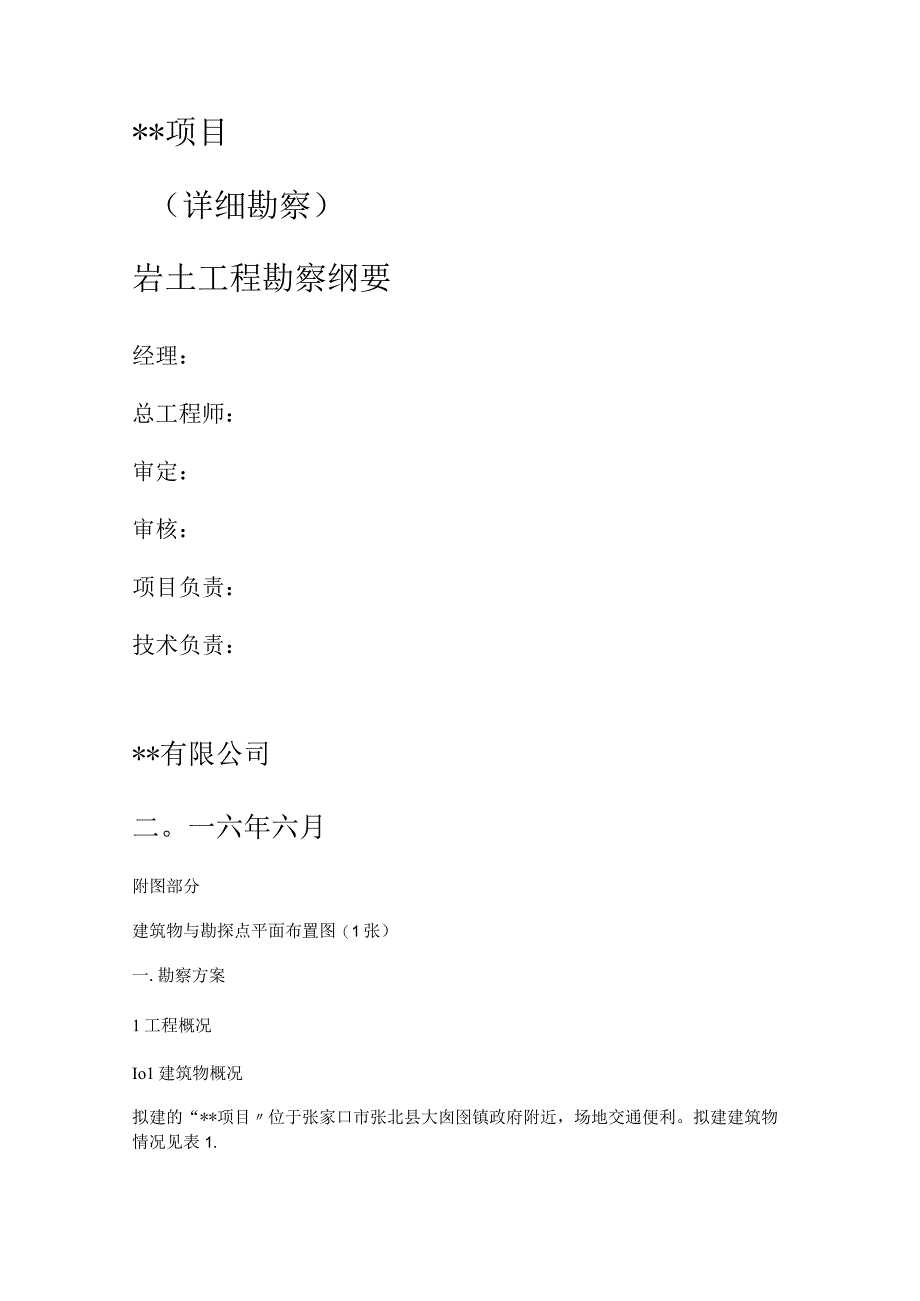

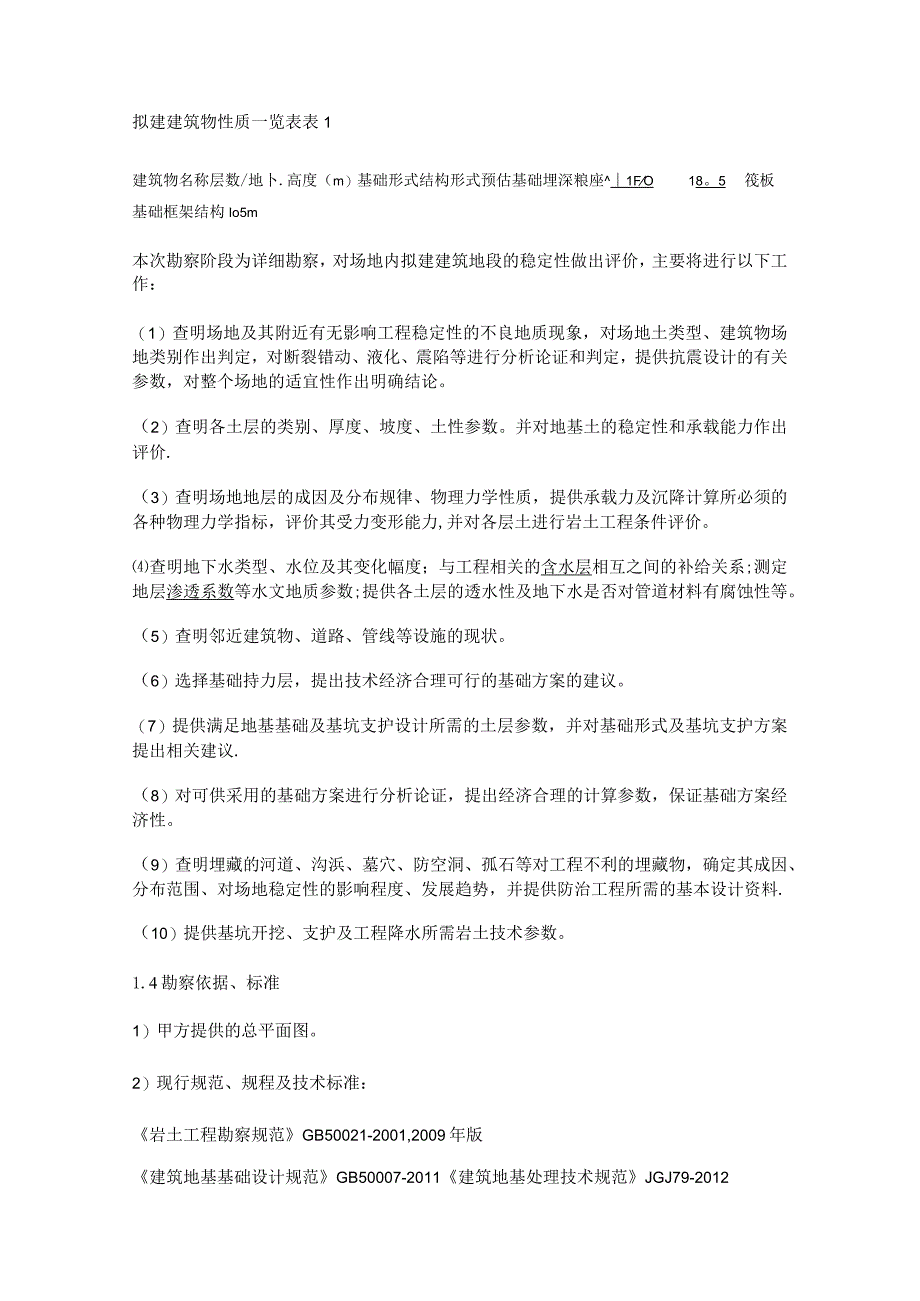

1、*项目(详细勘察)岩土工程勘察纲要经理:总工程师:审定:审核:项目负责:技术负责:*有限公司二。一六年六月附图部分建筑物与勘探点平面布置图(1张)一.勘察方案1工程概况Io1建筑物概况拟建的“*项目位于张家口市张北县大囱囹镇政府附近,场地交通便利。拟建建筑物情况见表1.拟建建筑物性质一览表表1建筑物名称层数/地卜.高度(m)基础形式结构形式预估基础埋深粮座1FO18。5筏板基础框架结构Io5m本次勘察阶段为详细勘察,对场地内拟建建筑地段的稳定性做出评价,主要将进行以下工作:(1)查明场地及其附近有无影响工程稳定性的不良地质现象,对场地土类型、建筑物场地类别作出判定,对断裂错动、液化、震陷等进行

2、分析论证和判定,提供抗震设计的有关参数,对整个场地的适宜性作出明确结论。(2)查明各土层的类别、厚度、坡度、土性参数。并对地基土的稳定性和承载能力作出评价.(3)查明场地地层的成因及分布规律、物理力学性质,提供承载力及沉降计算所必须的各种物理力学指标,评价其受力变形能力,并对各层土进行岩土工程条件评价。查明地下水类型、水位及其变化幅度;与工程相关的含水层相互之间的补给关系;测定地层渗透系数等水文地质参数;提供各土层的透水性及地下水是否对管道材料有腐蚀性等。(5)查明邻近建筑物、道路、管线等设施的现状。(6)选择基础持力层,提出技术经济合理可行的基础方案的建议。(7)提供满足地基基础及基坑支护设

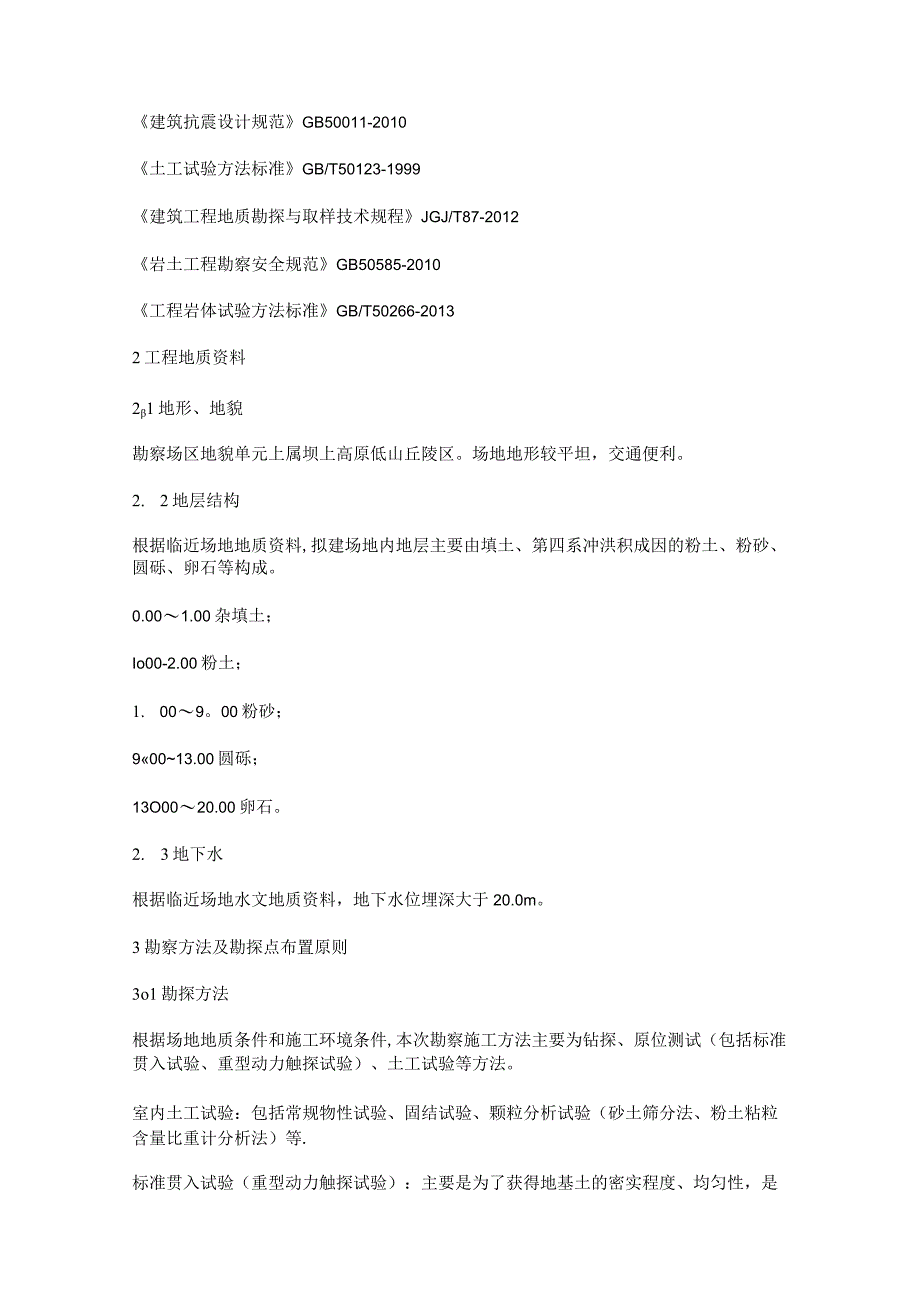

3、计所需的土层参数,并对基础形式及基坑支护方案提出相关建议.(8)对可供采用的基础方案进行分析论证,提出经济合理的计算参数,保证基础方案经济性。(9)查明埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物,确定其成因、分布范围、对场地稳定性的影响程度、发展趋势,并提供防治工程所需的基本设计资料.(10)提供基坑开挖、支护及工程降水所需岩土技术参数。1.4勘察依据、标准1)甲方提供的总平面图。2)现行规范、规程及技术标准:岩土工程勘察规范GB50021-2001,2009年版建筑地基基础设计规范GB50007-2011建筑地基处理技术规范JGJ79-2012建筑抗震设计规范GB50011-2

4、010土工试验方法标准GB/T50123-1999建筑工程地质勘探与取样技术规程JGJ/T87-2012岩土工程勘察安全规范GB50585-2010工程岩体试验方法标准GB/T50266-20132工程地质资料21地形、地貌勘察场区地貌单元上属坝上高原低山丘陵区。场地地形较平坦,交通便利。2. 2地层结构根据临近场地地质资料,拟建场地内地层主要由填土、第四系冲洪积成因的粉土、粉砂、圆砾、卵石等构成。0.001.00杂填土;Io00-2.00粉土;1. 009。00粉砂;90013.00圆砾;13O0020.00卵石。2. 3地下水根据临近场地水文地质资料,地下水位埋深大于20.0m。3勘察方法

5、及勘探点布置原则3o1勘探方法根据场地地质条件和施工环境条件,本次勘察施工方法主要为钻探、原位测试(包括标准贯入试验、重型动力触探试验)、土工试验等方法。室内土工试验:包括常规物性试验、固结试验、颗粒分析试验(砂土筛分法、粉土粘粒含量比重计分析法)等.标准贯入试验(重型动力触探试验):主要是为了获得地基土的密实程度、均匀性,是作为判定地基土承载力特征值的主要技术手段.3. 2勘探点布置原则勘探点按建筑物周边及角点布置,勘探点间距不超过30.00mo勘探点深度、类型详见“建筑物与勘探点平面布置图。3. 3勘探工作量本次勘察全场区共布置勘探点6个.钻孔深度为150020.0m,钻探总进尺100.0

6、mo勘察工作量明细表表3工作量布置勘探点类型及进尺勘探点类型标准贯入试验孔取土标贯钻孔合计孔数X孔深315o0l15.0220o0孔数(个)336自然进尺(m)45.055.0100o0土工试验及原位测试预计取原状样预计取扰动样标准贯入试验动力触探试验6件15件20次1.5m取样、测试常规物性颗分试验筛分法比重计法6件15件6件室内土工试验包括:(1)常规物性指标:天然含水量、可塑性、天然密度、比重、界限含水量;(2)固结试验:压缩模量及压缩系数;(3)颗分试验:砂土做筛分试验;粉土做粘粒含量分析试验;以上工作量参照场地附近已有工程地质资料进行布置,勘察过程中可根据实际地质条件对勘探点的深度、

7、类型等进行适当调整,以满足规范、设计要求。4技术要求4。1测放勘探点点位勘探点的测放由测量人员进行施测.测放前须对建设单位提供的控制点位进行仔细检查复核,经确认无误后采用全站仪进行测放。勘探点须标识清楚、明显,便于查找和核对。避免出现混淆和遗漏。勘探点施工完毕后,采用水准仪测量勘探点孔口高程.4。2钻探、取样4。2o1钻探及编录要求本次勘察拟采用DPP-Ioo型钻机,采用冲击及回转钻进,孔径不小于IlOmm。公司将选派技术人员对各施工钻机进行编录。要求回次进尺不大于LOOm。对于厚度较大、岩芯采取率较好的地层中钻进时,可根据实际情况调整回次进尺。编录要严格按技术交底要求进行,严禁合并回次记录。

8、记录要详细,准确、可靠。对于厚度大于0.5Om的薄层应加取试样,或进行原位测试。编录错误之处严禁擦除涂改,可进行划改。4. 2.2取样技术要求根据地层结构及岩性,按地层结构采取代表性岩土试样,取样间距一般L02.0m,对于地层分布厚度较大者可放大取样间距.4。3土工试验执行技术标准:士工试验方法标准GB/T50123-1999.4.4原位测试标准贯入试验(重型动力触探试验):标准贯入试验一般自地表下I050m开始进行,试验间距一般为1。502。OOm0对土层分布厚度较大者,可适当加大试验间距。5勘察成果资料整理程序及主要内容根据岩土工程勘察规范(GB50021-2001,2009年版)和岩土工

9、程勘察报告编制标准编制满足技术要求的勘察报告成果,并附有必须的图、表,统计数据等资料。根据规范,勘察成果基本结构和内容简要如下:文字部分1工程概况Io1工程简况Io2勘察目的、任务1.3 勘察依据、标准1.4 勘察方法及完成工作量2岩土工程条件2.1 场地地理位置2.2 地形、地貌1.1 3地层简述2.4 地下水2.5 场地土腐蚀性评价2.6 地基土物理力学指标及地基土承载力特征值3岩土工程评价3.1场地稳定性评价3o2地震效应评价3。3主要土层工程特性评价4地基基础方案分析、评价4。1天然地基评价4.2复合地基评价5结论与建议图件、图表部分建筑物与勘探点平面位置图工程地质剖面图钻孔柱状图地基

10、土物理力学性指标分层汇总、统计表士工试验汇总成果表二项目管理机构设置为确保本项目岩土工程勘察工作质量、工期和安全,我公司成立专门勘察项目部。全部岩土工程勘察技术工作和勘探施工由项目部组织实施,实行项目经理负责制。在项目部统一领导下,实行分项目负责人制。勘察项目管理机构及分工见下图,主要人员构成见表4。三工程进度计划及保证措施1工程进度计划及网络计划图根据工程规模、建设单位对工期的要求,整个工程在满足勘察施工条件情况下,确定总工期9天。各主要工序为:测放点位;外业钻探(包括原位测试);土工试验;内业资料整理;审核、审定;报告装订并提交.各工序穿插进行,协调一致,保证各工序如期完工。工程进度计划见

11、表5。以上工程进度计划是在整个工程场地满足勘察施工条件、能够一次进场的前提下制定的,若由于场地原因不能一次进场施工,我公司将根据建设单位要求和实际施工条件对勘察工作进行及时调整,并重新作出工程进度计划。日历天数123456789I工序IIIiIlIlIlIlIlI测放点位三钻探原位测试pz一一|)再试验资料整理|Il1匚一一1审核、审定报告装订并提交一-一工程进度计划表52工期保证措施2o1投入的机械设备根据工期安排,公司将投入足够的机械设备,以满足工程需要.计划投入DPP-100型钻机1台,GPS设备1台,自整平水准仪一台L具体见下表6:本工程拟投入主要设备清单表6序号设备名称规格生产厂家台

12、/套鉴定状态1工程钻机DPP-100钻机张探1良好2GPS设备南方灵锐S82南方测绘1合格3桩基动测仪RS-1616K武汉1合格4水准仪DS3-A天津雄狮1合格为确保本项目如期完成,特制订以下措施。2.2.1根据设备投入计划如期安排设备进场施工。若现场施工条件发生变化,应及时对施工设备进行调整,以满足工程需要。2.2o2严格按计划安排组织施工,重点抓好关键工序和关键项目的实施.2.2o3加强与业主、设计单位的联系和沟通,搞好与当地政府和群众关系,积极协助业主把与当地群众的关系协调至最佳状态,争取在此问题上不拖工期。加强精神文明建设,做到文明施工,使施工顺利进行,确保工期.2.2o4设备、材料准

13、备充分。机器设备经过严格检修,备足易损零部件和材料。选择与勘察目的、任务相适应的、性能稳定的先进仪器设备投入生产.充分做好进场前的专业技术资料、物资、生产用品的准备工作,准时进场、顺利开展工作。2o2.5建立工期计划奖惩制度和组织劳动竞赛,充分调动项目全体成员的工作积极性.2.2o6针对施工难点及主要技术问题,及时召开专题会议,解决施工过程中的技术难点.定期召开施工情况汇报会,根据实际情况,随时调整施工力量,完善施工方案,使施工顺利完成.2o2.7工作过程中,抓紧时间,按计划、保质保量完成工作任务,准时退场。2.2o8严格执行国家和当地的安全法规,坚持“安全第一、预防为主的方针政策,接受业主和

14、设计方的指导监督.2.2.9制定安全生产责任制和安全施工规定,加强施工过程中的安全管理,强化人员安全生产意识,严格执行施工安全技术操作规程,做到安全施工,严防安全事故发生。各机台、专业组均配备一个兼职安检员.持证上岗,并配带安全防护用品。不能因为安全问题影响施工。四质量保证措施1本工程质量目标为建设单位提供满足设计要求的勘察产品,创优质工程。2质量控制依据2o1与建设单位签订的工程勘察合同.2.2勘察方案。203国家有关规范、标准(勘察方案中第1.4条所列规范、标准).2.4一体化管理手册(ZJKC/SC-2015A,中佳勘察设计有限公司).3质量保证体系3.1质量保证体系工程质量是工程的首要目标,为加强工程质量管理,落实质量管理措施,使施工质量管理要素及管理要点在施工过程中得到行之有效的控制,确保工程质量目标的实现,本工程将组成以项目负责为第一责任人,项目技术负责人、质量安全检查人员、现场技术人员和班组质量员为主要责任人的质量保证体系。施工时严格执行我公司综合管理体系质量标准,按照国家和有关行业现行规范与业主要求全面落实各项质量保证措施.强化施工过程中的质量管理职能,使质量保证体系延伸到各施工部位和各项工作中去,使工程质量得到有效的控制。有关责任人员职责:审定人:负责勘察方案设计、技术报告的复审,并对其可靠性和正确性负
