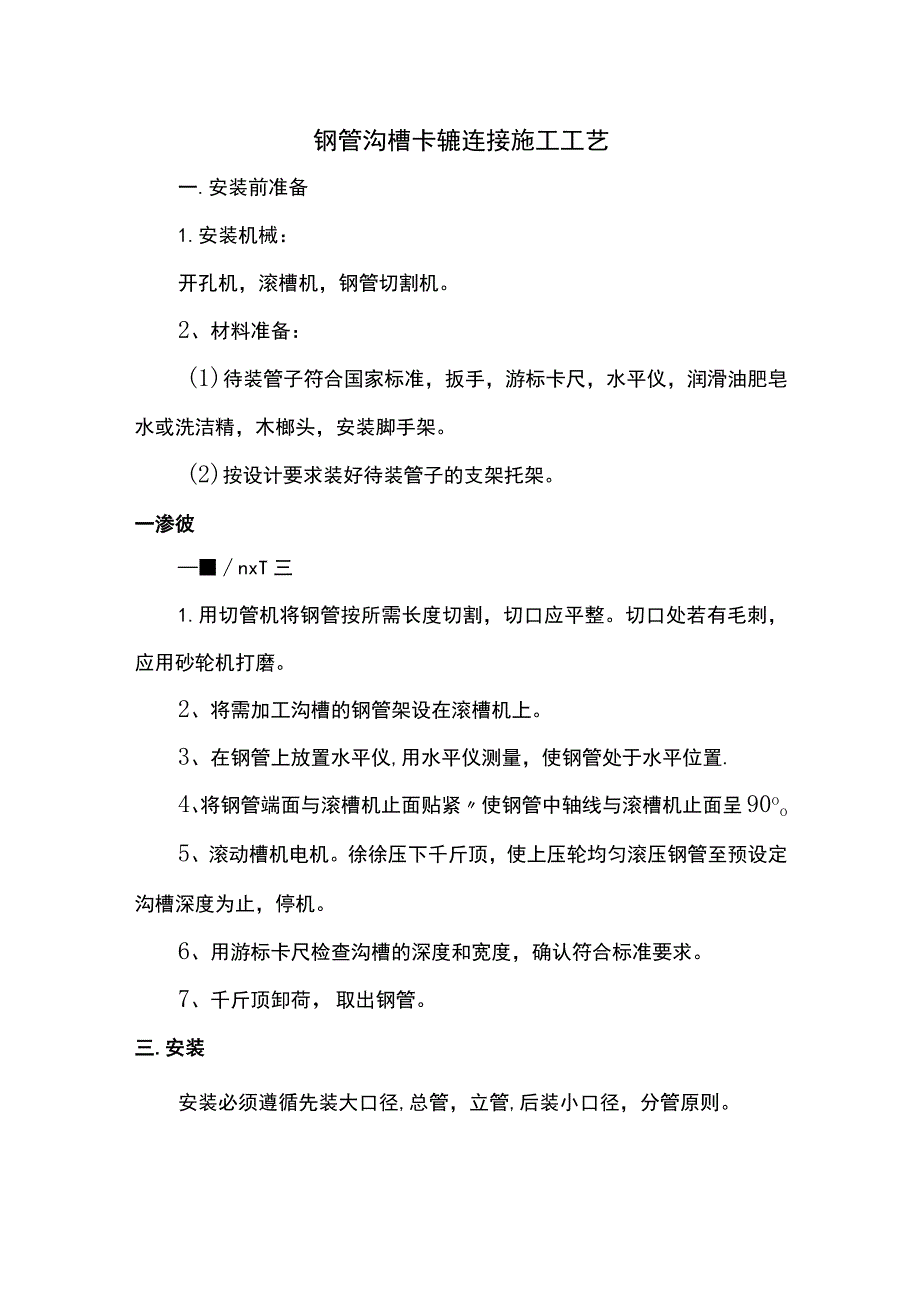

钢管沟槽卡箍连接施工工艺.docx_第1页
第1页 / 共3页

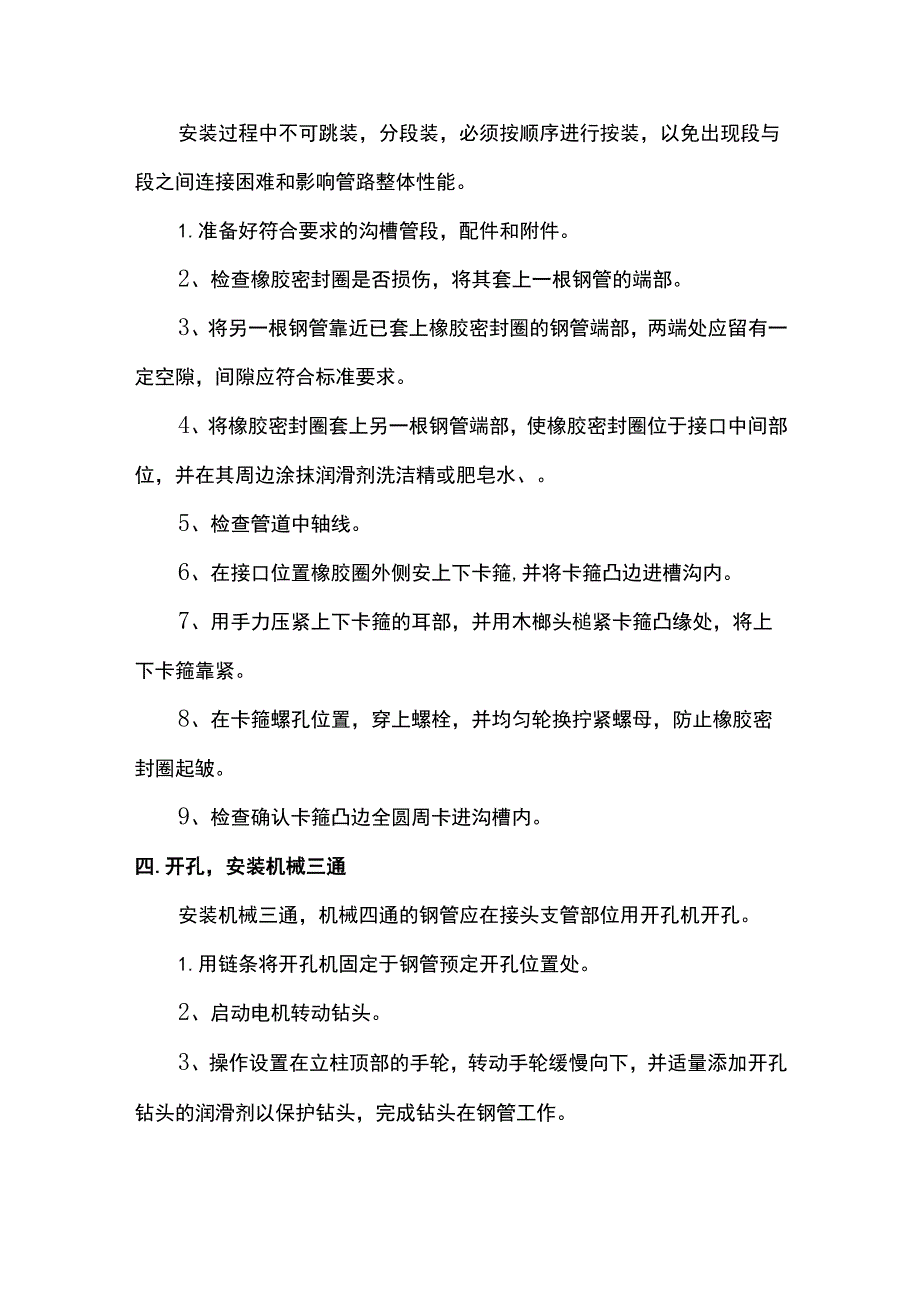

钢管沟槽卡箍连接施工工艺.docx_第2页
第2页 / 共3页

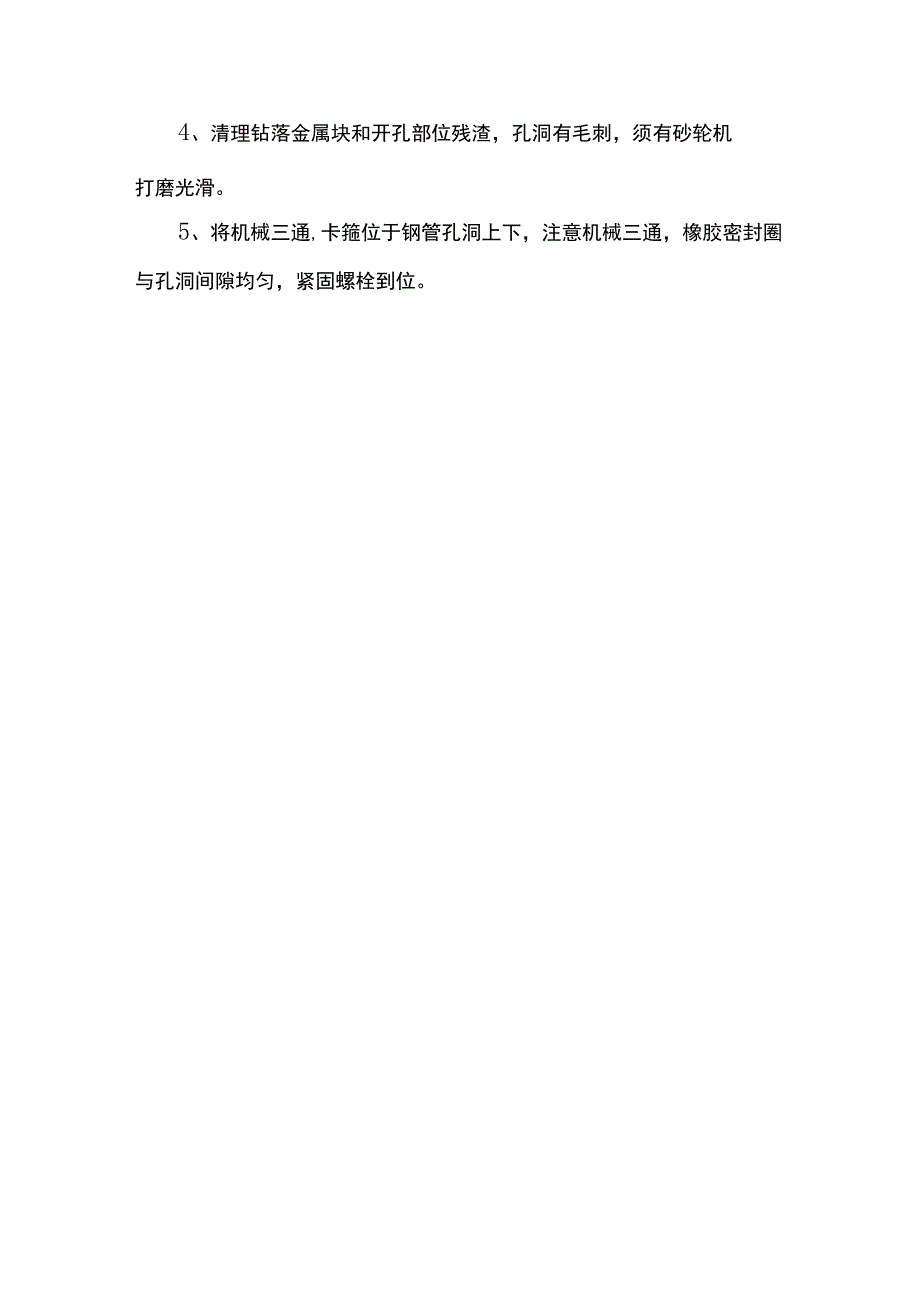

钢管沟槽卡箍连接施工工艺.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢管沟槽卡箍连接施工工艺.docx》由会员分享,可在线阅读,更多相关《钢管沟槽卡箍连接施工工艺.docx(3页珍藏版)》请在第壹文秘上搜索。

1、钢管沟槽卡辘连接施工工艺一.安装前准备1.安装机械:开孔机,滚槽机,钢管切割机。2、材料准备:(1)待装管子符合国家标准,扳手,游标卡尺,水平仪,润滑油肥皂水或洗洁精,木榔头,安装脚手架。(2)按设计要求装好待装管子的支架托架。一渗彼nxT三1.用切管机将钢管按所需长度切割,切口应平整。切口处若有毛刺,应用砂轮机打磨。2、将需加工沟槽的钢管架设在滚槽机上。3、在钢管上放置水平仪,用水平仪测量,使钢管处于水平位置.4、将钢管端面与滚槽机止面贴紧使钢管中轴线与滚槽机止面呈90oo5、滚动槽机电机。徐徐压下千斤顶,使上压轮均匀滚压钢管至预设定沟槽深度为止,停机。6、用游标卡尺检查沟槽的深度和宽度,确

2、认符合标准要求。7、千斤顶卸荷,取出钢管。三.安装安装必须遵循先装大口径,总管,立管,后装小口径,分管原则。安装过程中不可跳装,分段装,必须按顺序进行按装,以免出现段与段之间连接困难和影响管路整体性能。1.准备好符合要求的沟槽管段,配件和附件。2、检查橡胶密封圈是否损伤,将其套上一根钢管的端部。3、将另一根钢管靠近已套上橡胶密封圈的钢管端部,两端处应留有一定空隙,间隙应符合标准要求。4、将橡胶密封圈套上另一根钢管端部,使橡胶密封圈位于接口中间部位,并在其周边涂抹润滑剂洗洁精或肥皂水、。5、检查管道中轴线。6、在接口位置橡胶圈外侧安上下卡箍,并将卡箍凸边进槽沟内。7、用手力压紧上下卡箍的耳部,并用木榔头槌紧卡箍凸缘处,将上下卡箍靠紧。8、在卡箍螺孔位置,穿上螺栓,并均匀轮换拧紧螺母,防止橡胶密封圈起皱。9、检查确认卡箍凸边全圆周卡进沟槽内。四.开孔,安装机械三通安装机械三通,机械四通的钢管应在接头支管部位用开孔机开孔。1.用链条将开孔机固定于钢管预定开孔位置处。2、启动电机转动钻头。3、操作设置在立柱顶部的手轮,转动手轮缓慢向下,并适量添加开孔钻头的润滑剂以保护钻头,完成钻头在钢管工作。4、清理钻落金属块和开孔部位残渣,孔洞有毛刺,须有砂轮机打磨光滑。5、将机械三通,卡箍位于钢管孔洞上下,注意机械三通,橡胶密封圈与孔洞间隙均匀,紧固螺栓到位。
