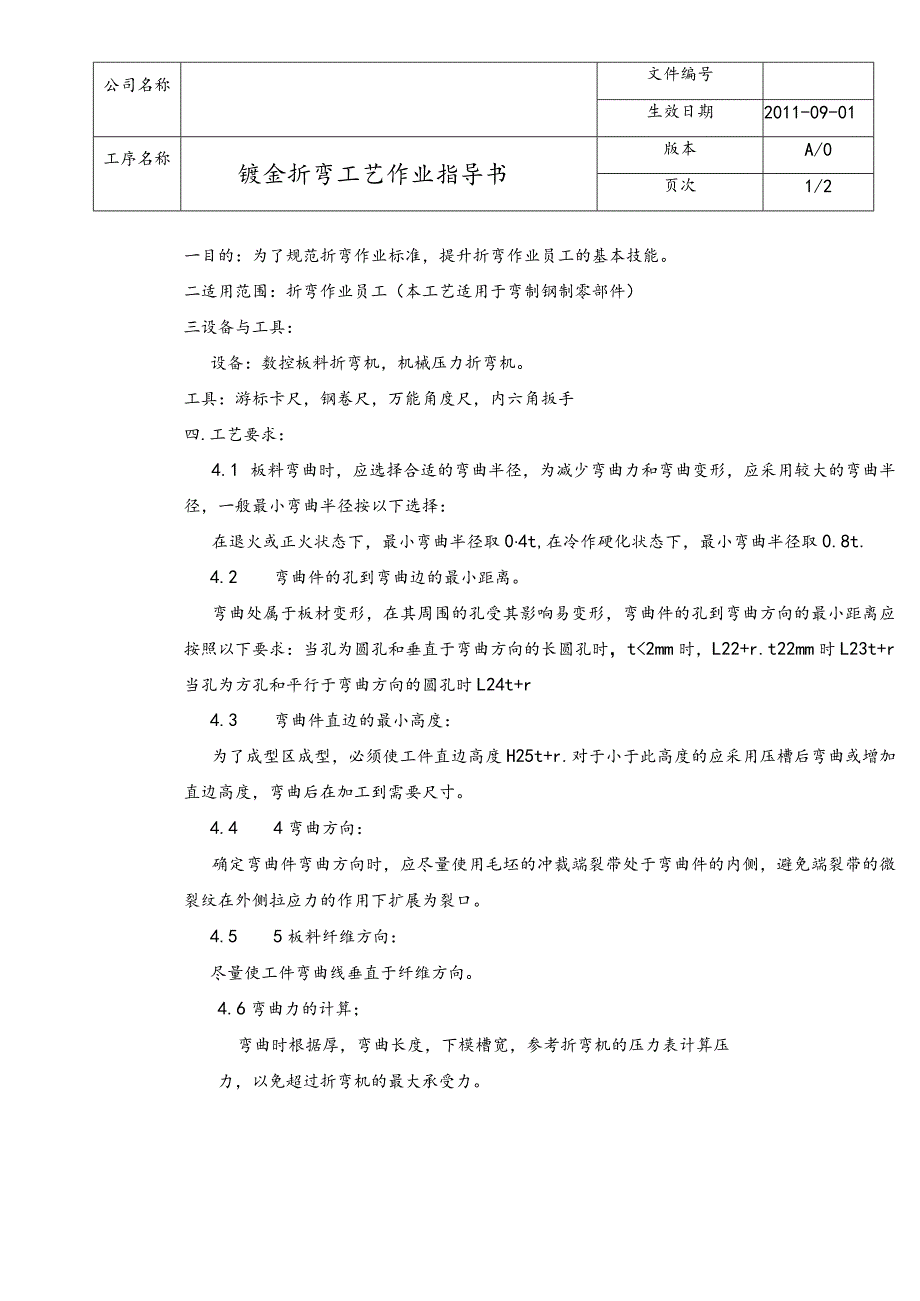

1、公司名称文件编号生效日期2011-09-01工序名称镀金折弯工艺作业指导书版本A/0页次1/2一目的：为了规范折弯作业标准，提升折弯作业员工的基本技能。二适用范围：折弯作业员工（本工艺适用于弯制钢制零部件）三设备与工具：设备：数控板料折弯机，机械压力折弯机。工具：游标卡尺，钢卷尺，万能角度尺，内六角扳手四.工艺要求：4.1 板料弯曲时，应选择合适的弯曲半径，为减少弯曲力和弯曲变形，应采用较大的弯曲半径，一般最小弯曲半径按以下选择：在退火或正火状态下，最小弯曲半径取04t,在冷作硬化状态下，最小弯曲半径取0.8t.4.2 弯曲件的孔到弯曲边的最小距离。弯曲处属于板材变形，在其周围的孔受其影响易变
2、形，弯曲件的孔到弯曲方向的最小距离应按照以下要求：当孔为圆孔和垂直于弯曲方向的长圆孔时，t2mm时，L22+r.t22mm时L23t+r当孔为方孔和平行于弯曲方向的圆孔时L24t+r4.3 弯曲件直边的最小高度：为了成型区成型，必须使工件直边高度H25t+r.对于小于此高度的应采用压槽后弯曲或增加直边高度，弯曲后在加工到需要尺寸。4.4 4弯曲方向：确定弯曲件弯曲方向时，应尽量使用毛坯的冲裁端裂带处于弯曲件的内侧，避免端裂带的微裂纹在外侧拉应力的作用下扩展为裂口。4.5 5板料纤维方向：尽量使工件弯曲线垂直于纤维方向。4.6弯曲力的计算；弯曲时根据厚，弯曲长度，下模槽宽，参考折弯机的压力表计算

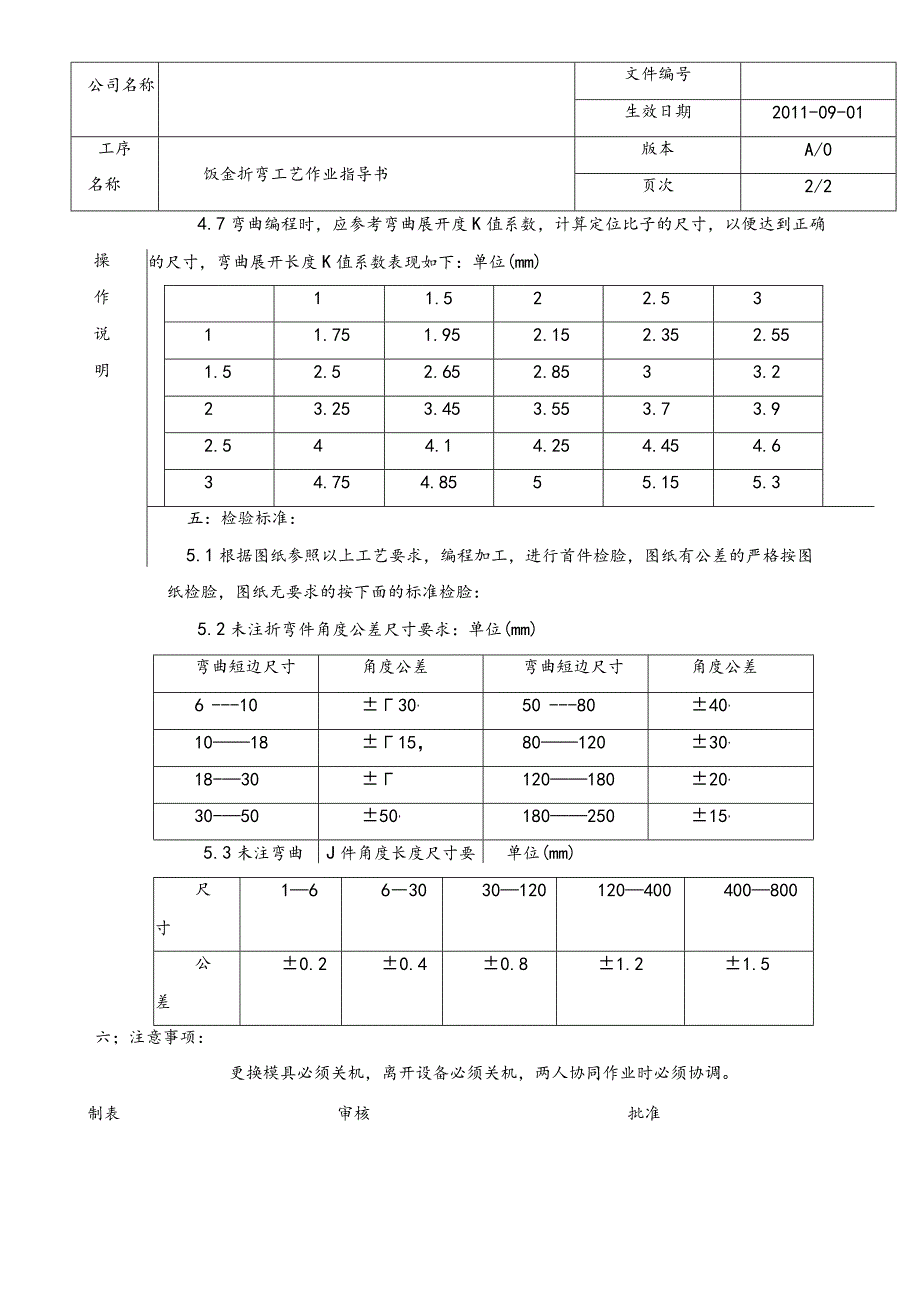

3、压力，以免超过折弯机的最大承受力。公司名称文件编号生效日期2011-09-01工序名称饭金折弯工艺作业指导书版本A/0页次2/24.7弯曲编程时，应参考弯曲展开度K值系数，计算定位比子的尺寸，以便达到正确操的尺寸，弯曲展开长度K值系数表现如下：单位(mm)作11.522.53说11.751.952.152.352.55明1.52.52.652.8533.223.253.453.553.73.92.544.14.254.454.634.754.8555.155.3五：检验标准：5.1根据图纸参照以上工艺要求，编程加工，进行首件检脸，图纸有公差的严格按图纸检脸，图纸无要求的按下面的标准检脸：5.2未注折弯件角度公差尺寸要求：单位(mm)弯曲短边尺寸角度公差弯曲短边尺寸角度公差61030,508040,101815，8012030,18-3012018020,30-5050,18025015,5.3未注弯曲J件角度长度尺寸要月单位(mm)尺寸1663030120120400400800公差0.20.40.81.21.5六；注意事项：更换模具必须关机，离开设备必须关机，两人协同作业时必须协调。制表审核批准
