《钢结构刷防火涂料的紧急施工实施方案.docx》由会员分享，可在线阅读，更多相关《钢结构刷防火涂料的紧急施工实施方案.docx（10页珍藏版）》请在第壹文秘上搜索。

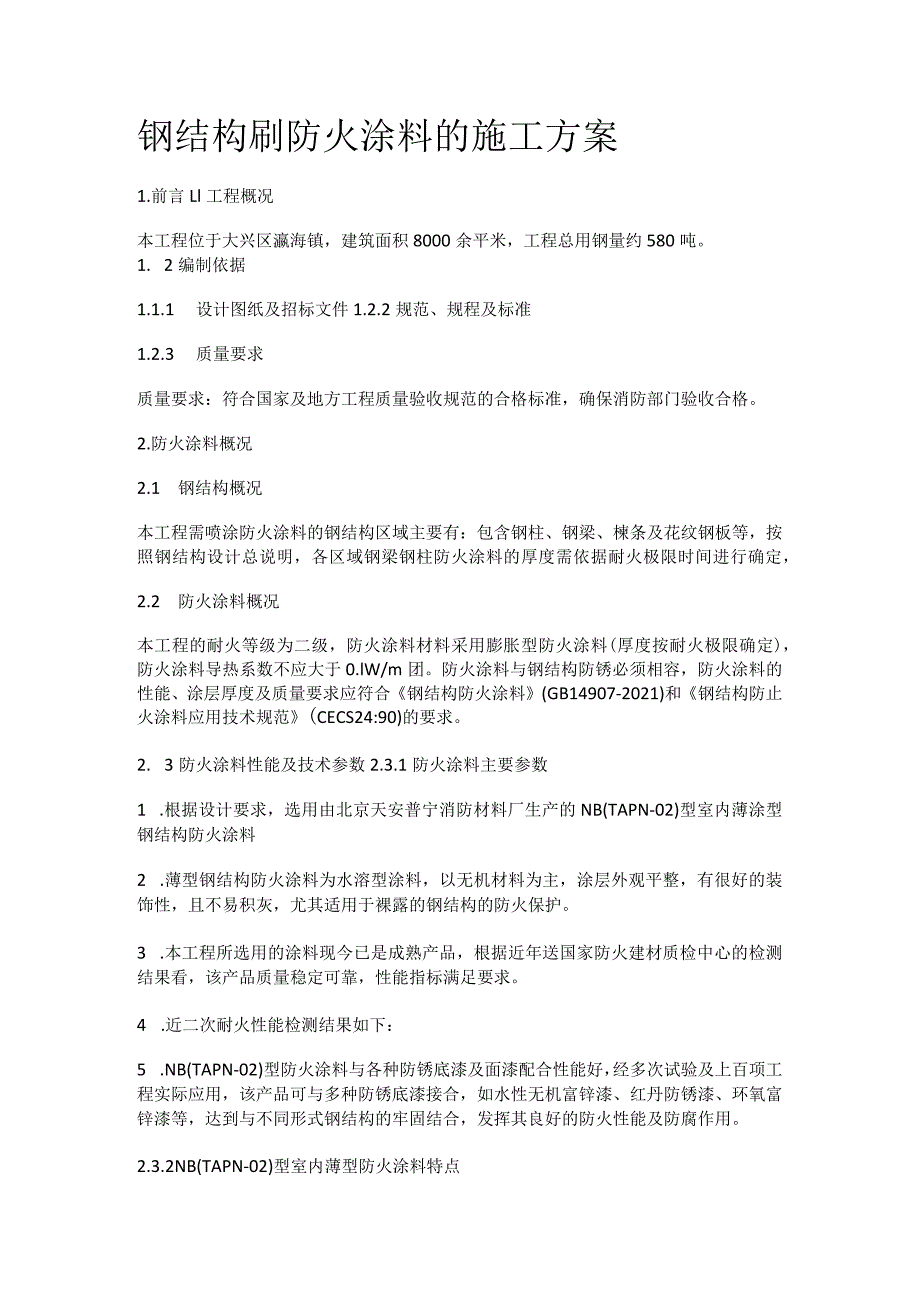

1、钢结构刷防火涂料的施工方案1.前言Ll工程概况本工程位于大兴区瀛海镇，建筑面积8000余平米，工程总用钢量约580吨。1. 2编制依据1.1.1 设计图纸及招标文件1.2.2规范、规程及标准1.2.3 质量要求质量要求：符合国家及地方工程质量验收规范的合格标准，确保消防部门验收合格。2.防火涂料概况2.1 钢结构概况本工程需喷涂防火涂料的钢结构区域主要有：包含钢柱、钢梁、楝条及花纹钢板等，按照钢结构设计总说明，各区域钢梁钢柱防火涂料的厚度需依据耐火极限时间进行确定，2.2 防火涂料概况本工程的耐火等级为二级，防火涂料材料采用膨胀型防火涂料(厚度按耐火极限确定)，防火涂料导热系数不应大于0.lW
2、/m团。防火涂料与钢结构防锈必须相容，防火涂料的性能、涂层厚度及质量要求应符合钢结构防火涂料(GB14907-2021)和钢结构防止火涂料应用技术规范(CECS24:90)的要求。2. 3防火涂料性能及技术参数2.3.1防火涂料主要参数1 .根据设计要求，选用由北京天安普宁消防材料厂生产的NB(TAPN-02)型室内薄涂型钢结构防火涂料2 .薄型钢结构防火涂料为水溶型涂料，以无机材料为主，涂层外观平整，有很好的装饰性，且不易积灰，尤其适用于裸露的钢结构的防火保护。3 .本工程所选用的涂料现今已是成熟产品，根据近年送国家防火建材质检中心的检测结果看，该产品质量稳定可靠，性能指标满足要求。4 .近

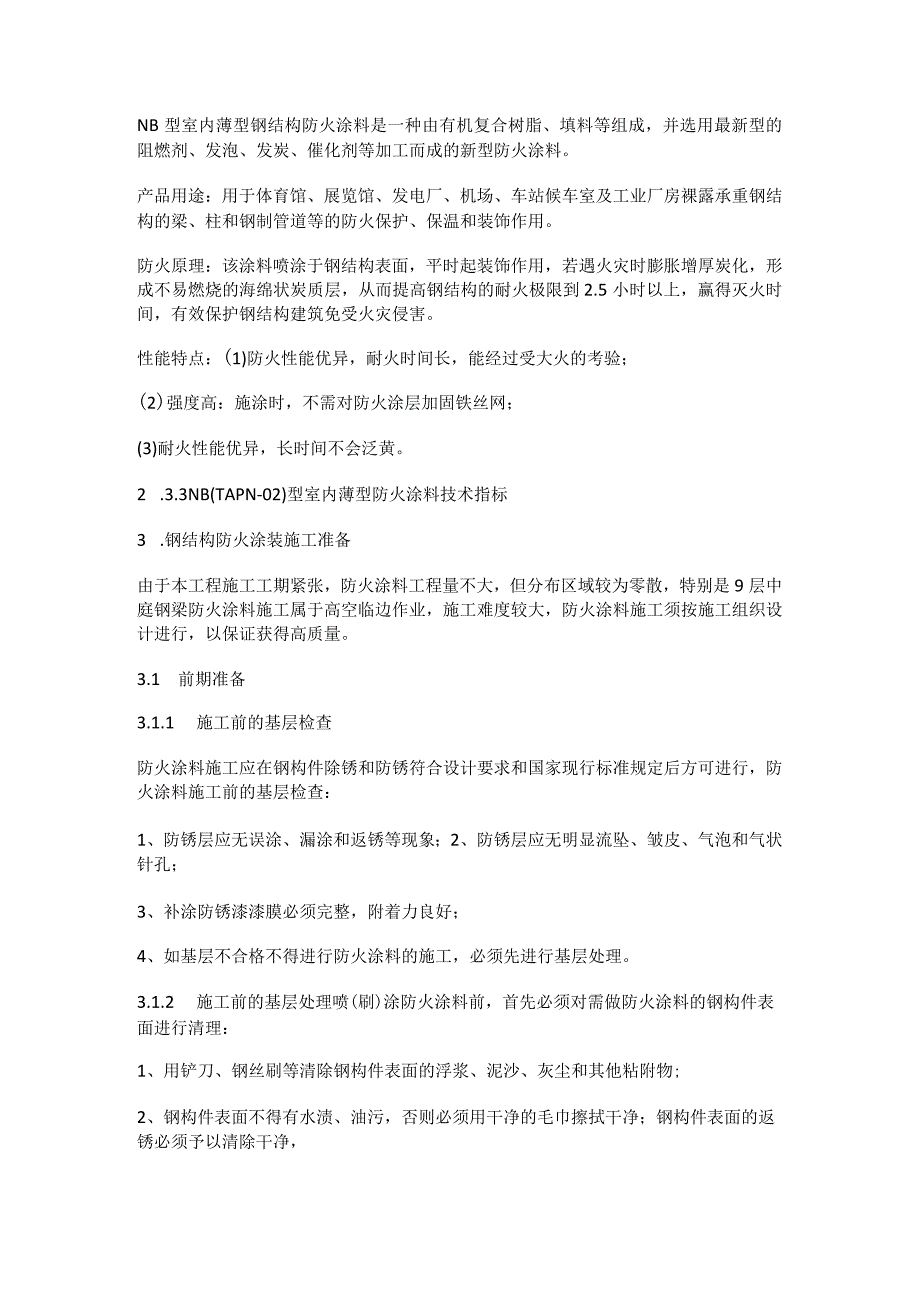

3、二次耐火性能检测结果如下：5 .NB(TAPN-02)型防火涂料与各种防锈底漆及面漆配合性能好，经多次试验及上百项工程实际应用，该产品可与多种防锈底漆接合，如水性无机富锌漆、红丹防锈漆、环氧富锌漆等，达到与不同形式钢结构的牢固结合，发挥其良好的防火性能及防腐作用。2.3.2NB(TAPN-02)型室内薄型防火涂料特点NB型室内薄型钢结构防火涂料是一种由有机复合树脂、填料等组成，并选用最新型的阻燃剂、发泡、发炭、催化剂等加工而成的新型防火涂料。产品用途：用于体育馆、展览馆、发电厂、机场、车站候车室及工业厂房裸露承重钢结构的梁、柱和钢制管道等的防火保护、保温和装饰作用。防火原理：该涂料喷涂于钢结构
4、表面，平时起装饰作用，若遇火灾时膨胀增厚炭化，形成不易燃烧的海绵状炭质层，从而提高钢结构的耐火极限到2.5小时以上，赢得灭火时间，有效保护钢结构建筑免受火灾侵害。性能特点：(1)防火性能优异，耐火时间长，能经过受大火的考验；(2)强度高：施涂时，不需对防火涂层加固铁丝网；(3)耐火性能优异，长时间不会泛黄。2 .3.3NB(TAPN-02)型室内薄型防火涂料技术指标3 .钢结构防火涂装施工准备由于本工程施工工期紧张，防火涂料工程量不大，但分布区域较为零散，特别是9层中庭钢梁防火涂料施工属于高空临边作业，施工难度较大，防火涂料施工须按施工组织设计进行，以保证获得高质量。3.1 前期准备3.1.1

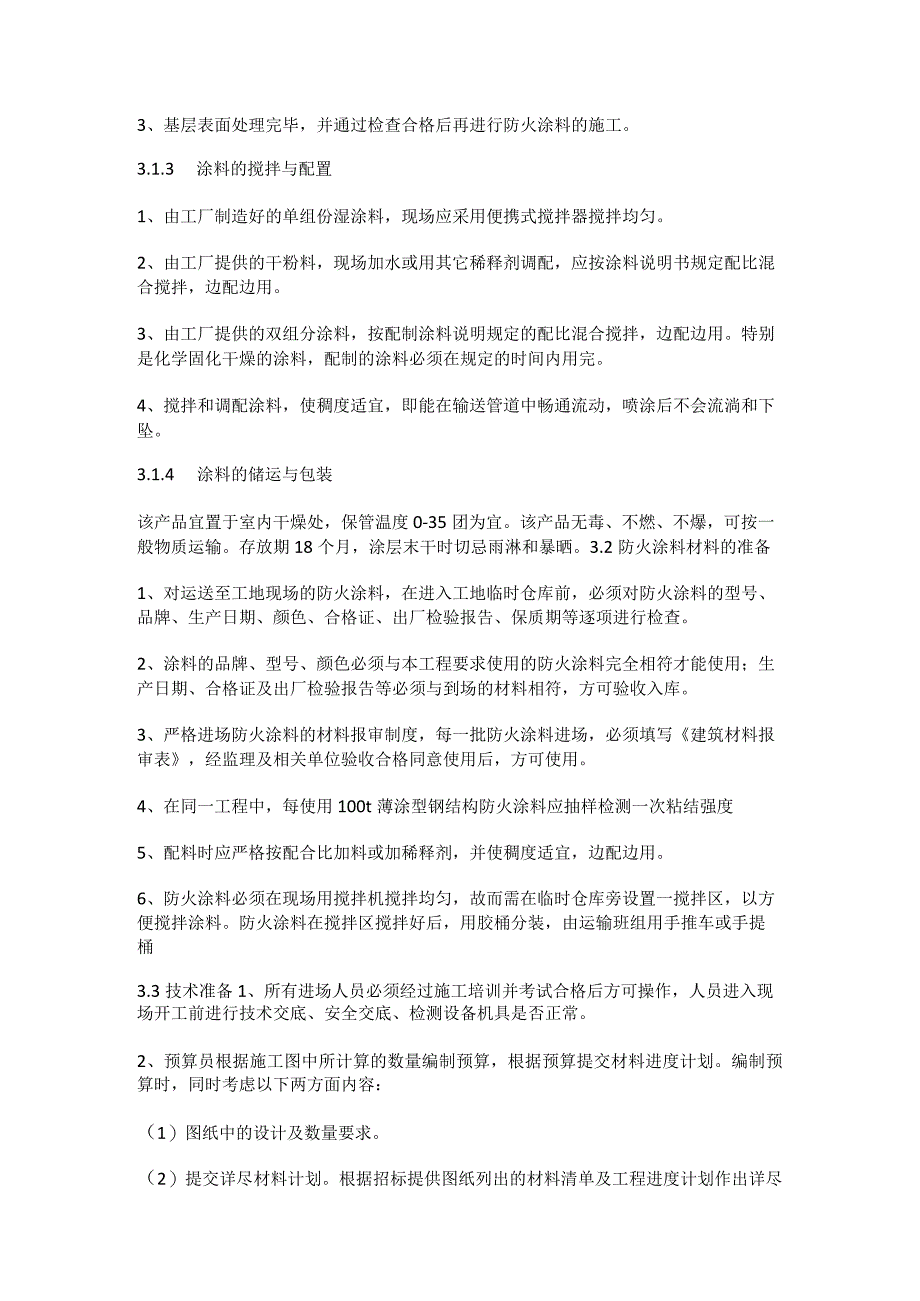

5、 施工前的基层检查防火涂料施工应在钢构件除锈和防锈符合设计要求和国家现行标准规定后方可进行，防火涂料施工前的基层检查：1、防锈层应无误涂、漏涂和返锈等现象；2、防锈层应无明显流坠、皱皮、气泡和气状针孔；3、补涂防锈漆漆膜必须完整，附着力良好；4、如基层不合格不得进行防火涂料的施工，必须先进行基层处理。3.1.2 施工前的基层处理喷(刷)涂防火涂料前，首先必须对需做防火涂料的钢构件表面进行清理：1、用铲刀、钢丝刷等清除钢构件表面的浮浆、泥沙、灰尘和其他粘附物;2、钢构件表面不得有水渍、油污，否则必须用干净的毛巾擦拭干净；钢构件表面的返锈必须予以清除干净，3、基层表面处理完毕，并通过检查合格后再进
6、行防火涂料的施工。3.1.3 涂料的搅拌与配置1、由工厂制造好的单组份湿涂料，现场应采用便携式搅拌器搅拌均匀。2、由工厂提供的干粉料，现场加水或用其它稀释剂调配，应按涂料说明书规定配比混合搅拌，边配边用。3、由工厂提供的双组分涂料，按配制涂料说明规定的配比混合搅拌，边配边用。特别是化学固化干燥的涂料，配制的涂料必须在规定的时间内用完。4、搅拌和调配涂料，使稠度适宜，即能在输送管道中畅通流动，喷涂后不会流淌和下坠。3.1.4 涂料的储运与包装该产品宜置于室内干燥处，保管温度0-35团为宜。该产品无毒、不燃、不爆，可按一般物质运输。存放期18个月，涂层末干时切忌雨淋和暴晒。3.2防火涂料材料的准备
7、1、对运送至工地现场的防火涂料，在进入工地临时仓库前，必须对防火涂料的型号、品牌、生产日期、颜色、合格证、出厂检验报告、保质期等逐项进行检查。2、涂料的品牌、型号、颜色必须与本工程要求使用的防火涂料完全相符才能使用；生产日期、合格证及出厂检验报告等必须与到场的材料相符，方可验收入库。3、严格进场防火涂料的材料报审制度，每一批防火涂料进场，必须填写建筑材料报审表，经监理及相关单位验收合格同意使用后，方可使用。4、在同一工程中，每使用100t薄涂型钢结构防火涂料应抽样检测一次粘结强度5、配料时应严格按配合比加料或加稀释剂，并使稠度适宜，边配边用。6、防火涂料必须在现场用搅拌机搅拌均匀，故而需在临时
8、仓库旁设置一搅拌区，以方便搅拌涂料。防火涂料在搅拌区搅拌好后，用胶桶分装，由运输班组用手推车或手提桶3.3技术准备1、所有进场人员必须经过施工培训并考试合格后方可操作，人员进入现场开工前进行技术交底、安全交底、检测设备机具是否正常。2、预算员根据施工图中所计算的数量编制预算，根据预算提交材料进度计划。编制预算时，同时考虑以下两方面内容：（1）图纸中的设计及数量要求。（2）提交详尽材料计划。根据招标提供图纸列出的材料清单及工程进度计划作出详尽的材料供应计划。3.4 施工作业人员组织3.5 钢结构防火涂装主要施工机具3.6 施工工期根据施工进度总计划要求，尽可能加快施工进度，确保在有效施工工期内提
9、前或按时竣工。防火涂料施工过程中和涂层干燥固化前，环境温度宜保持在538度，相对温度不宜大于90%,空气应流通。当风速大于5ms,或雨天和构件表面有结露，不宜作业。4.钢结构防火涂装施工1 .1防火涂料施工方法（1）该防火涂料的施工，由于防火涂料一般较粗糙，宜采用自重式喷枪，配自动调压0.4-0.6Mpa;局部修补和小面积施工，可用刷涂、喷涂或滚涂，用其中一种或许多方法方便地施工。用于喷底层涂料的喷枪嘴可调直径l-3mm时，也可用于喷面层涂料。如人工涂刷，涂刷道数应增加。（2）喷涂时每遍厚度不超过0.5mm,晴朗天气情况下，每间隔8小时喷涂一次。喷涂后一道涂料时，必须在前道干燥后，再喷涂后一道
10、。人工喷涂每道厚度较薄，按照厚度，测算道数。（3）根据被涂钢结构的耐火时间要求确定相应的涂层厚度，每平方米每喷Imm厚的涂层理论耗用涂料1-1.Skgo4 .2.1喷涂、刮涂及刷涂施工工艺1主要施工设备：空压机、重力式喷枪、油漆喷枪、气管等；2、喷涂施工要点：（1）喷枪宜选用重力式涂料喷枪，喷嘴口径宜为6Iomm（最好采用口径可调的喷枪），空气气压宜控制在0.40.6MPa。喷嘴与喷涂面宜距离适中，一般应相距25750PX左右，喷嘴与基面基本保持垂直，喷枪移动方向与基材表面平行，不能是弧形移动，否则喷出的涂层中间厚，两边薄。操作时应先移动喷枪再开喷枪送气阀，关闭喷枪送气阀门后才停止移动喷枪，以
11、免每一排涂层首尾过厚，影响涂层的美观。涂料喷涂示意图（2）喷涂应分25次完成，第一次喷涂以基本盖住钢材表面即可，以后每次喷涂厚度为12mm,一般以Imm左右为宜。平喷涂；喷涂阴角时，不要对着构件角落直喷，应当先分别从角的两边，由上而下垂直先喷一下，然后再水平方向喷涂，垂直喷涂时，喷嘴离角的顶部要远一些，以便产生的喷雾刚好在角的顶部交融，不会产生流坠；喷涂梁底时，为了防止涂料飘落在身上，应尽量向后站立，喷枪的倾角度不宜过大，以免影响出料。（4）喷涂时，应注意移动速度，不能在同一位置久留，以免造成涂料堆积流淌；配料及往挤压泵加料应连续进行，不得停顿。施工工程中，应采用测厚针检测涂层厚度，直到符合设
12、计规定的厚度，方可停止喷涂。喷涂后的涂层要适当维修，对明显的乳突，应采用抹灰刀等工具剔除，以确保涂层表面均匀。3、刮涂施工主要施工机具：刮灰刀、抹子及刮板；（1）刮涂施工要点：刮涂施工宜采用刮灰刀、抹子及刮板，刮涂的要点是实、平、光，即防火涂料涂层之间应接触紧密，粘接牢固，表面应平整、光滑，以减少修整工作量和达到整个涂层的光面效果。刮涂时应掌握好刮涂工具的倾斜度，用力应均匀。（2）刷涂施工工艺及技术要点：宜选用宽度75150mm左右猪鬃毛刷，刷毛均匀不易脱落。为防止涂刷中掉毛，可先用其蘸上涂料，使涂料浸入毛刷根部，将毛根固定，毛刷用毕应及时用水或溶剂清洗。刷涂时，先将毛刷用水或稀释剂浸湿甩干，
13、然后再蘸料刷涂，刷毛蘸入涂料不要太深。蘸料后在匀料板上或胶桶边刮去多余的涂料，然后在钢基材表面上依顺序刷开，布料刷子与被涂刷基面的角度约为5070,涂刷时动作要迅速，每个涂刷片段不要过宽，以保证相互衔接时边缘尚未干燥，不会显出接头的痕迹。防火涂料施工完毕示意图4.2.2施工质量控制1、防火涂料施工必须分遍成活，每一遍施工必须在上一道施工的防火涂料干燥后方可进行。施工现场环境通风情况良好，天气晴朗的情况下，重涂间隔时间为8-12小时。3、当风速大于5ms,相对湿度大于90%,雨天或钢构件表面有结露时，若无其他特殊处理措施，不宜进行防火涂料的施工。4、防火涂料施工时，对可能污染到的施工现场的成品用
14、彩条布或塑料薄膜进行遮挡保护。4.2.3 防火涂料的修复1、在防火涂料施工中，由于交叉作业或脚手架搭设、拆卸及其他不可避免的影响因素，已完工好的防火涂层有可能被破损、毁坏，必须进行修复。2、防火涂料的修补可采用喷涂、刷涂等方法。3、修补施工前，必须对破损的涂料进行处理，铲除松散的防火涂层，并清理干净。4、然后按照防火涂料的施工工艺进行修补。4.2.4 防火涂料成品保护1、为确保工程质量外观美观，项目施工管理班长根据工程实际情况，在涂料分区完成后，专门组织专职人员，负责成品质量保护，值班巡察，进行保护工作。2、拆除脚手架和其它辅助设施时，注意避免钢管猛力碰撞涂料面层。3、其它工种的成品保护。4、
15、周围已装饰好的墙面：在涂料施工作业时，对作业面、点附近有可能被污染处，用塑料彩条布遮盖。4.2.5 防雨及自然因素的对应处置措施5 .钢结构防火涂装施工质量管理5.1 质量目标质量目标：符合国家及地方工程质量验收规范的合格标准，确保消防部门验收合格，5.2 质量检验标准严格按照钢结构工程施工质量验收规范GB50205-2021实施。质量要求具体为：1、薄涂型防火涂料涂层的厚度应符合有关耐火极限的设计要求；2、涂层无剥落、无漏涂、无脱粉、无明显裂缝等；如有个别裂缝，其宽度应不大于O.5mm；3、表面平整无凹凸、平整度80%4、涂层与钢基层表面之间应粘结牢固，无脱层、皱皮、空鼓等现场；5、涂层外观色泽一致，涂层观感颜色均匀、表面光滑、轮廓清晰、接搓平整；6、施工现场由专员全程跟踪检测和质量控制。5.3 施工技术措施与保证措施5.3.1 防火涂料检测项目施工过程中严格按有关国家标准和公司质量体系保证文件进行半成品、产品检验、不合格品的处理、计量检测设备操作维护等工作。5.3.2 材料检验原材料进入施工现场后，由现场质检员陪同监理对进场的原材料进行质量、数量的验收，并现场进行抽样送检，验收合格后材料入库。原材料质量不合格由材料员通知供应商要求退货。5.3.3 检验、试验设备控制为了保证检验、试验器具能达到规定
