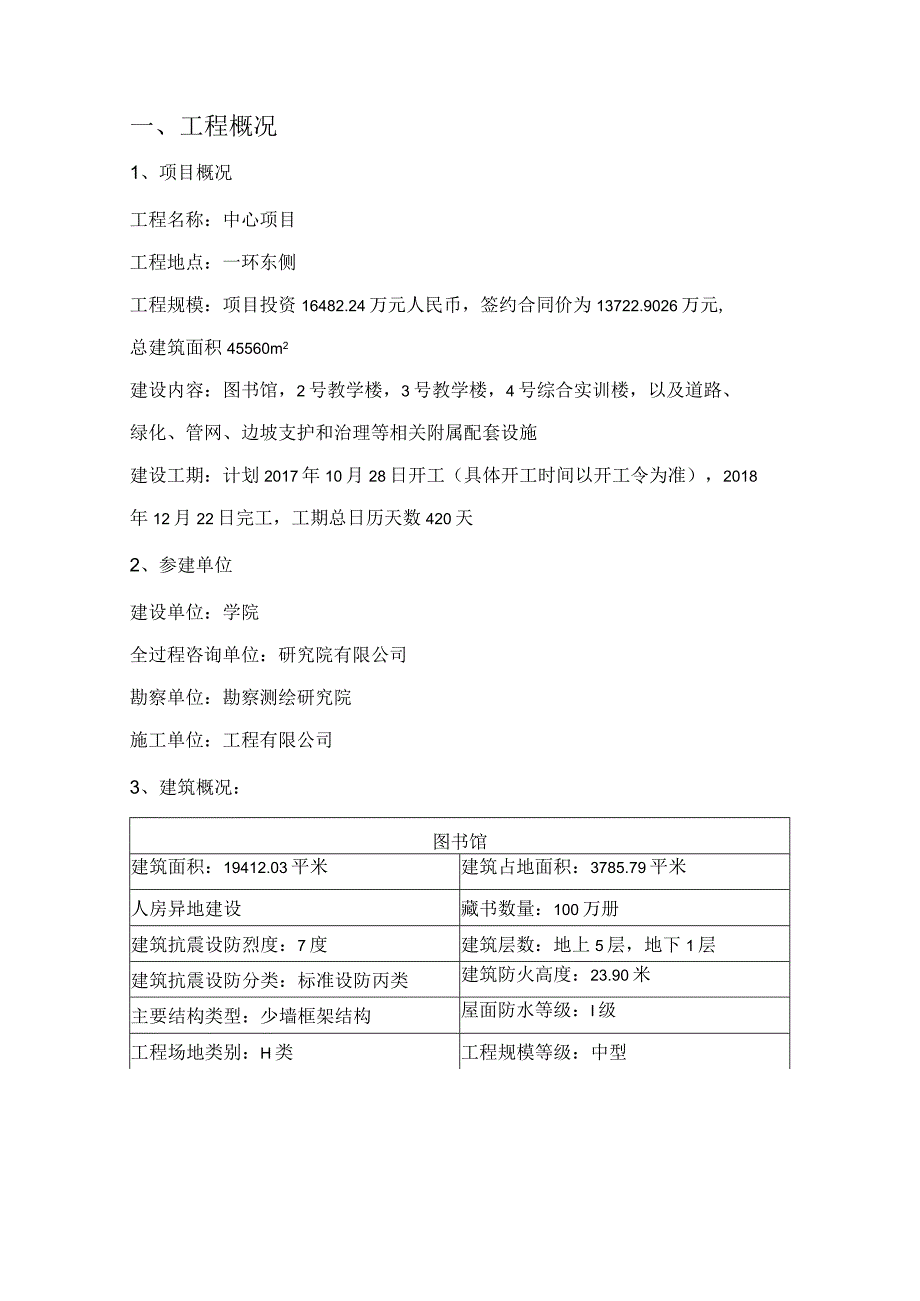

1、预应力管桩监理实施细则编制：审批：日期：二O一七年十一月目录一、工程概况11、 项目概况12、 参建单位13、 建筑概况：1二、桩基设计概况2三、编制依据2四、预应力混凝土管桩特点3五、监理工作的控制要点及方法措施3（一）事前控制3（二）事中控制4（三）事后控制6（四）质量检验标准7（五）桩基验收计划9（六）施工中常见事故原因及处理措施9六、安全措施10七、文明施工措施10一、工程概况1、项目概况工程名称：中心项目工程地点：一环东侧工程规模：项目投资16482.24万元人民币，签约合同价为13722.9026万元,总建筑面积45560m2建设内容：图书馆，2号教学楼，3号教学楼，4号综合实训楼
2、，以及道路、绿化、管网、边坡支护和治理等相关附属配套设施建设工期：计划2017年10月28日开工（具体开工时间以开工令为准），2018年12月22日完工，工期总日历天数420天2、参建单位建设单位：学院全过程咨询单位：研究院有限公司勘察单位：勘察测绘研究院施工单位：工程有限公司3、建筑概况：图书馆建筑面积：19412.03平米建筑占地面积：3785.79平米人房异地建设藏书数量：100万册建筑抗震设防烈度：7度建筑层数：地上5层，地下1层建筑抗震设防分类：标准设防丙类建筑防火高度：23.90米主要结构类型：少墙框架结构屋面防水等级：I级工程场地类别：H类工程规模等级：中型建筑设计使用年限：50
3、年工程设计等级：二级建筑防火分类：多层建筑建筑耐火等级：二级4号综合实训楼建筑面积：15214.3平米建筑占地面积：3805.02平米建筑抗震设防烈度：7度建筑层数：地上5层建筑抗震设防分类：标准设防丙类建筑防火高度：21.30米主要结构类型：混凝土框架结构屋面防水等级：I级工程场地类别：11类工程规模等级：中型建筑设计使用年限：50年工程设计等级：二级建筑防火分类：多层建筑建筑耐火等级：二级二、桩基设计概况本工程采用预应力高强混凝土(PHC)型管桩，直径有400和500两种,壁厚分别为A95型和AlOo型。1、沉桩方式为锤击式。2、本工程布桩所采用的单载力特征值(根据设计图)：3、管桩以中风
4、化砂质泥岩作为桩端持力层,桩长约15m。4、本工程500A100型桩共有537根，400A95桩共有286根，共计823根。5、管桩桩尖采用封闭十字型钢板桩尖。三、编制依据1、建筑地基基础工程施工质量验收规范GB50202-2002；2、建筑施工安全检查标准JGJ59-99；3、建筑工程施工手册第四版；4、建筑桩基技术规范JGJ94-2008其他依据：1、施工招标文件及答疑、设计图。四、预应力混凝土管桩特点先张法预应力混凝土管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机，开始以慢速旋转,混凝土沿模型内壁排开，初成管形，随着速度加快，离心力增大，混凝土在高速旋
5、转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。先张法预应力混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力碎管桩按碎强度等级分为三种类型：PC桩一预应力碎管桩，碎强度等级不得低于C60；PHC桩一预应力高强混凝土管桩，碎等级不得低于C80；PTC桩一薄壁预应力管桩，碎强度等级不得低于C60o预应力混凝土管桩施工属挤土型桩，对周边1.3H(H为桩长)范围内都会产生一定的影响。因而施工时应对邻近建筑物进行
6、定期观察和检测，必要时应设置应力释放、孔防挤沟等措施，确保周边建筑物的安全。五、监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设计意图，严格掌握重要的技术参数，并认真作好书面记录。做到每根桩心中有底、书面有录、条理清楚。(一)事前控制1 .成品管桩检查(1)进入现场拟用的管桩，必须附齐质量证明文件。内容有：产品出厂合格证、钢材、水泥质保资料(复印件)、砂子氯离子含量检测报告、混凝土试块抗压试验报告等。(2)外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、表面裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。
7、若合同中规定管桩的品质等级，还应按等级进行区分验收。2 .桩位测量放样由于管桩施工速度较快，可将一天拟压的桩进行一次报验，复核完毕，监理人员应在报验单上签认。复核时应认真、仔细查对图纸，及时发现图纸中或放样错误，如有不符应会同设计、建设单位解决问题，并附上书面变更资料。定位用的竹签长度不宜小于40cm,宽度不宜大于1cm,安插牢固，确保桩位准确。3 .桩机定位控制桩机就位后应控制其平整度和垂直度，垂直度采用2台J2经纬仪900正交控制，平整度可用水平尺检测。4 .打桩顺序为减轻对邻近已完桩基的破坏和桩入土后相互挤压，应选择正确的打桩顺序。打桩顺序该根据邻近建筑物的结构情况、地质情况、桩距大小、
8、布桩系数、桩的规格及入土深度等综合考虑，同时又要兼顾施工方便。该工程周边环境条件比较有利，原则上应从基础的中间位置开始向四周推进，同时要加强位移观测，必要时对打桩速度进行限制或采取设置应力释放孔、应力释放沟等措施。(一)事中控制1 .桩身垂直度控制在施工过程中，应经常检测桩身的垂直度，采用2台J2经纬仪900正交控制，倾斜度的偏差不得大于倾斜角正切的15%(倾斜角系桩的纵向中心线与铅垂线间交角)o第一节桩入土时应边打边观测垂直度，随时进行调整。但一般在入土4m以上时，不再进行调整,以保护桩身。2 .接桩质量控制接桩焊接须二人对称操作，接桩至少分二次焊接完成，第一皮焊缝尤其重要，必须认真加以检查
9、。第一皮焊接不宜过厚，保证焊剂充分进入坡口，连续饱满，禁止空焊，随焊随敲焊渣。上一皮焊渣清理完毕后进行下皮焊接。(根据经验，对于PTC400管桩，合格的焊缝,焊接时间不会少于15min)接桩时发现接口缝过大，应报请监理工程师处理，严禁擅自嵌填钢筋后焊接。(可用合适铁板嵌填之后满焊)焊接后须进行冷却，冷却时间不得少于2min有条件的应进行防腐处理。3 .过程控制设计要求桩端进入规定的持力层(详见第一章桩基概况)因而对持力层界面的判定就显得很必要。判定方法有二种：(1)在地质勘探孔附近的桩位，可直接查阅地质剖面图，确定持力层界面的深度。(2)离勘探孔较远的桩位，可以地质报告中剖面图的等高线作为参考
10、，结合打桩时锤击数的变化而判定。为合理、科学分析施工过程中可能出现问题的原因，要求每根桩最后一节入土时即开始打印记录，并将记录数据整理后附于桩基验收资料中永久保存。当锤击数突减时，应注意分析地质勘察报告及打桩记录，是否打穿持力层，是否有夹层土，桩身是否已破坏，并在记录中予以反映，以备后期检测。4 .标高控制督促施工单位及时引测现场水准点，并加以保护。要求总包单位落实整理场地的标高控制网络，打桩单位则落实各单位工程的水准控制点。(1)标高原则上应逐根复测；（2）标高测量应从水准点返测，尽量减少隆土影响；（3）必要时要求超送5cm,以利后期施工。5 .桩成品保护拖桩距离不宜过长，吊桩时应有施工人员
11、用缆绳拖拉，避免发生桩机碰撞。桩机后应铺设道木缓冲，禁止直接在桩堆上拖拉，应配置汽车吊用于短驳。（三）事后控制（1）成桩完毕后应将记录的数据填入“监理记录表”（见附表），值班监理员应签名，对各项技术的真实性负责。并与前日施工单位的原始记录对比，有否错或结论不一致情况，便于及时查明原因。（2）验收资料：1）成桩原始记录表（日期、桩号、规格、节数、总长度、异常情况等）；2）成桩竣工图、工程变更联系单；3）桩位测量、复合记录；4）隐蔽工程验收记录（内容：规格、节数、总长度、焊接质量）；5）焊条合格证；6）桩基质量评定表；7）试桩记录；8）检测报告（静压、动测报告）；9）桩基质量评估报告。（3）桩的检
12、测根据设计图纸要求结合当地习惯做法，该工程桩检测采用堆载静载荷试验和反射波法（小应变）。通过静载荷试验检验设计假设同实际情况的接近程度，具体检测数量根据设计或规范规定如下：采用低应变法检验桩身质量，抽检不少于总桩数的20%,且每承台下不应少于一根；采用静载发进行承载力检验，抽检不少于总桩树的设；有异议处以规范为准，并符合当地相关规范要求。静载试验时应注意的几个问题：1）利用平台堆载承受加载反力，堆载重心必须和桩的加载中心相一致，其堆载重量必须是试验反力的1.1倍以上。堆载平台的支承作用力必须在试验桩对土的作用的影响的范围以外（堆载平台的支承架与试桩之净距不应小于1.5m,且大于3d）o2）测力
13、表的精度应高于1%,变形测量仪表其自读值为SOlmm,且均经有关单位率定，并在计量有效期内。3）沉桩至进行静载荷试验应有时间之隔，一般在黏性土中不应少于14d,在砂性土中不应少于7d,设计要求为10天。其他如加载、卸载方式、测读时间、终止条件等皆按江苏省标准建筑软弱地基基础设计规范JGJ94-94执行。（四）质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主控项目1桩体质量检验桩体质量检验规范按桩基检测技术2桩位偏差见GB50202-2002表5.1.3用钢尺量3承载力按桩基检测技术规范按桩基检测技术规范成外观无蜂窝、露筋、裂缝、色感均匀、桩顶无孔隙直观般项目品桩质量桩径管壁厚度桩尖中
