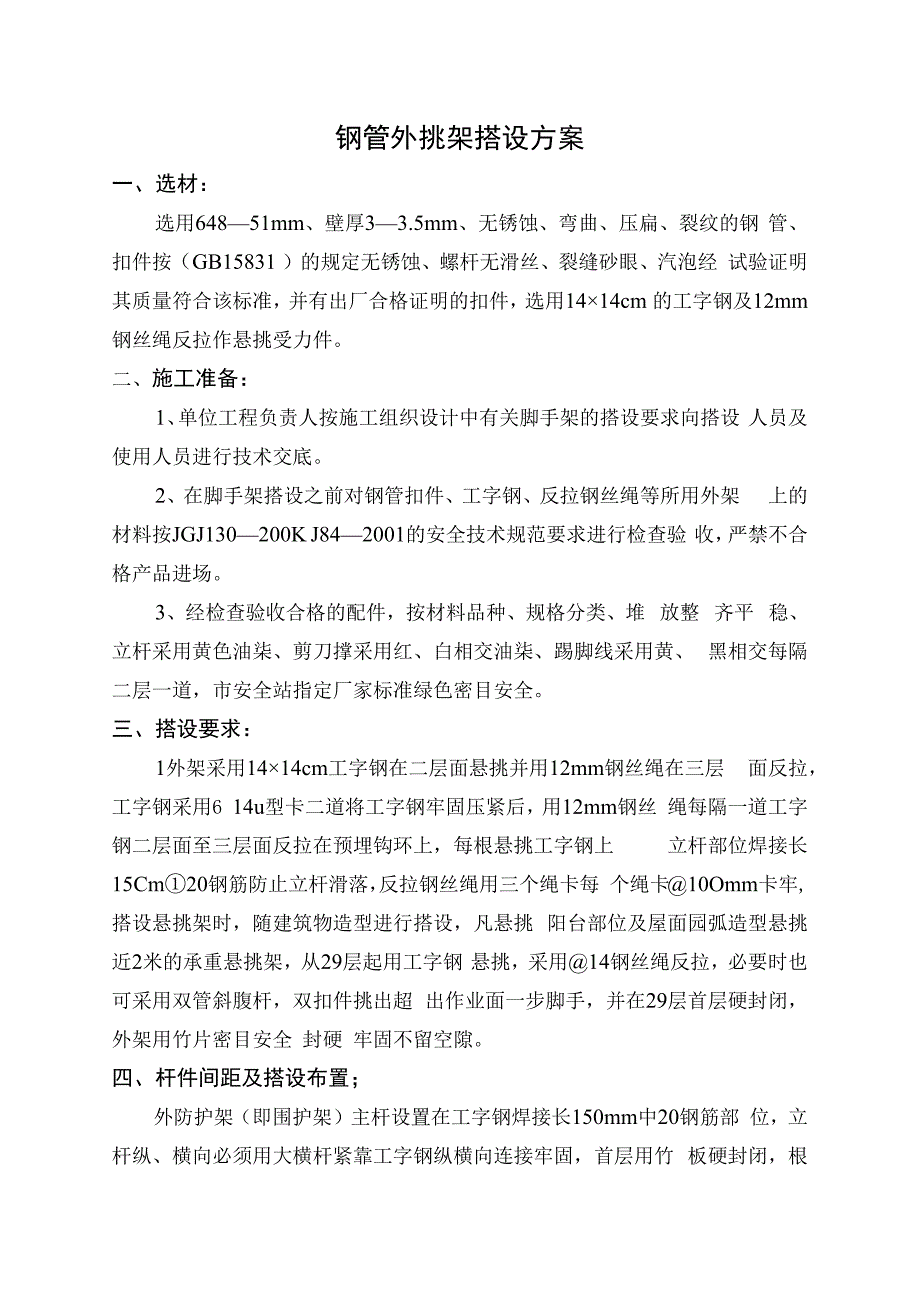

钢管外挑架搭设方案.docx_第1页
第1页 / 共5页

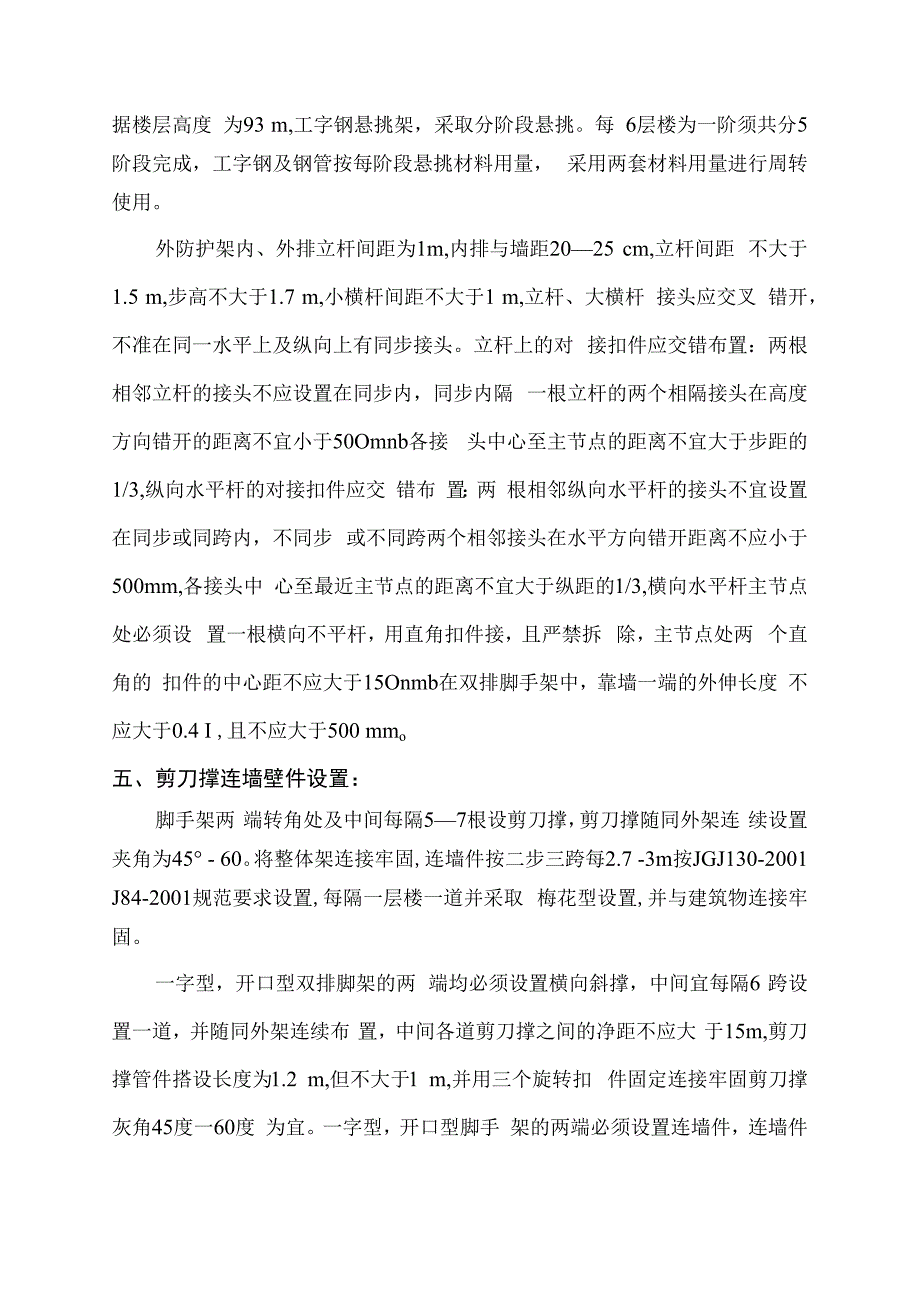

钢管外挑架搭设方案.docx_第2页
第2页 / 共5页

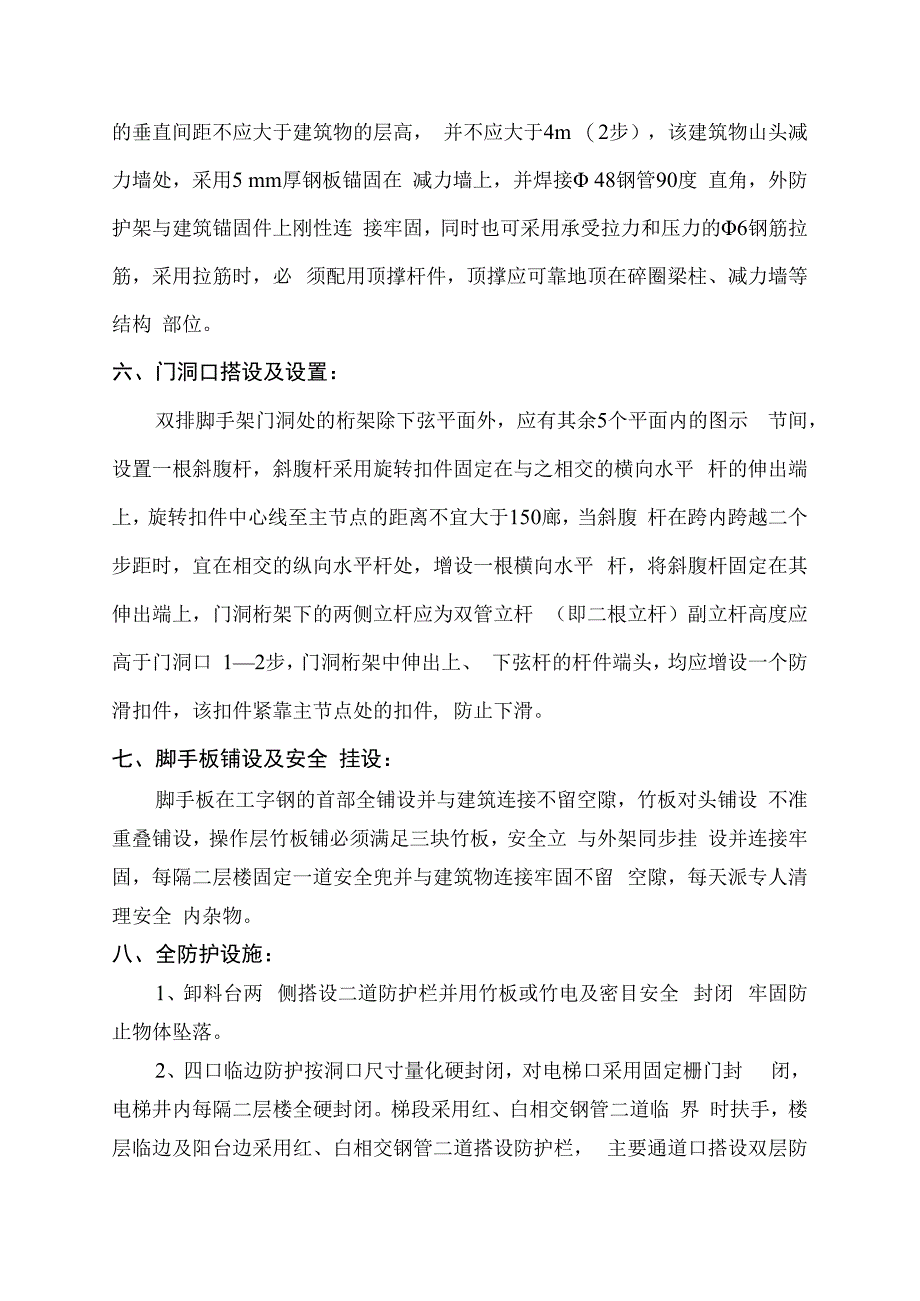

钢管外挑架搭设方案.docx_第3页
第3页 / 共5页
钢管外挑架搭设方案.docx_第4页
第4页 / 共5页
钢管外挑架搭设方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢管外挑架搭设方案.docx》由会员分享,可在线阅读,更多相关《钢管外挑架搭设方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、钢管外挑架搭设方案一、选材:选用64851mm、壁厚33.5mm、无锈蚀、弯曲、压扁、裂纹的钢 管、扣件按(GB15831 )的规定无锈蚀、螺杆无滑丝、裂缝砂眼、汽泡经 试验证明其质量符合该标准,并有出厂合格证明的扣件,选用1414cm 的工字钢及12mm钢丝绳反拉作悬挑受力件。二、施工准备:1、单位工程负责人按施工组织设计中有关脚手架的搭设要求向搭设 人员及使用人员进行技术交底。2、在脚手架搭设之前对钢管扣件、工字钢、反拉钢丝绳等所用外架 上的材料按JGJ130200K J842001的安全技术规范要求进行检查验 收,严禁不合格产品进场。3、经检查验收合格的配件,按材料品种、规格分类、堆 放

2、整 齐平 稳、立杆采用黄色油柒、剪刀撑采用红、白相交油柒、踢脚线采用黄、 黑相交每隔二层一道,市安全站指定厂家标准绿色密目安全。三、搭设要求:1外架采用1414cm工字钢在二层面悬挑并用12mm钢丝绳在三层 面反拉,工字钢采用6 14u型卡二道将工字钢牢固压紧后,用12mm钢丝 绳每隔一道工字钢二层面至三层面反拉在预埋钩环上,每根悬挑工字钢上 立杆部位焊接长15Cm20钢筋防止立杆滑落,反拉钢丝绳用三个绳卡每 个绳卡10Omm卡牢,搭设悬挑架时,随建筑物造型进行搭设,凡悬挑 阳台部位及屋面园弧造型悬挑近2米的承重悬挑架,从29层起用工字钢 悬挑,采用14钢丝绳反拉,必要时也可采用双管斜腹杆,双

3、扣件挑出超 出作业面一步脚手,并在29层首层硬封闭,外架用竹片密目安全 封硬 牢固不留空隙。四、杆件间距及搭设布置;外防护架(即围护架)主杆设置在工字钢焊接长150mm中20钢筋部 位,立杆纵、横向必须用大横杆紧靠工字钢纵横向连接牢固,首层用竹 板硬封闭,根据楼层高度 为93 m,工字钢悬挑架,采取分阶段悬挑。每 6层楼为一阶须共分5阶段完成,工字钢及钢管按每阶段悬挑材料用量, 采用两套材料用量进行周转使用。外防护架内、外排立杆间距为1m,内排与墙距2025 cm,立杆间距 不大于1.5 m,步高不大于1.7 m,小横杆间距不大于1 m,立杆、大横杆 接头应交叉 错开,不准在同一水平上及纵向上

4、有同步接头。立杆上的对 接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔 一根立杆的两个相隔接头在高度方向错开的距离不宜小于50Omnb各接 头中心至主节点的距离不宜大于步距的1/3,纵向水平杆的对接扣件应交 错布 置:两 根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步 或不同跨两个相邻接头在水平方向错开距离不应小于500mm,各接头中 心至最近主节点的距离不宜大于纵距的1/3,横向水平杆主节点处必须设 置一根横向不平杆,用直角扣件接,且严禁拆 除,主节点处两 个直角的 扣件的中心距不应大于15Onmb在双排脚手架中,靠墙一端的外伸长度 不 应大于0.4 I ,且不应大于5

5、00 mmo五、剪刀撑连墙壁件设置:脚手架两 端转角处及中间每隔57根设剪刀撑,剪刀撑随同外架连 续设置夹角为45 - 60。将整体架连接牢固,连墙件按二步三跨每2.7 -3m按JGJ130-2001 J84-2001规范要求设置,每隔一层楼一道并采取 梅花型设置,并与建筑物连接牢固。一字型,开口型双排脚架的两 端均必须设置横向斜撑,中间宜每隔6 跨设置一道,并随同外架连续布 置,中间各道剪刀撑之间的净距不应大 于15m,剪刀撑管件搭设长度为1.2 m,但不大于1 m,并用三个旋转扣 件固定连接牢固剪刀撑灰角45度一60度 为宜。一字型,开口型脚手 架的两端必须设置连墙件,连墙件的垂直间距不应

6、大于建筑物的层高, 并不应大于4m (2步),该建筑物山头减力墙处,采用5 mm厚钢板锚固在 减力墙上,并焊接 48钢管90度 直角,外防护架与建筑锚固件上刚性连 接牢固,同时也可采用承受拉力和压力的6钢筋拉筋,采用拉筋时,必 须配用顶撑杆件,顶撑应可靠地顶在碎圈梁柱、减力墙等结构 部位。六、门洞口搭设及设置:双排脚手架门洞处的桁架除下弦平面外,应有其余5个平面内的图示 节间,设置一根斜腹杆,斜腹杆采用旋转扣件固定在与之相交的横向水平 杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于150廊,当斜腹 杆在跨内跨越二个步距时,宜在相交的纵向水平杆处,增设一根横向水平 杆,将斜腹杆固定在其伸出端

7、上,门洞桁架下的两侧立杆应为双管立杆 (即二根立杆)副立杆高度应高于门洞口 12步,门洞桁架中伸出上、 下弦杆的杆件端头,均应增设一个防滑扣件,该扣件紧靠主节点处的扣件, 防止下滑。七、脚手板铺设及安全 挂设:脚手板在工字钢的首部全铺设并与建筑连接不留空隙,竹板对头铺设 不准重叠铺设,操作层竹板铺必须满足三块竹板,安全立 与外架同步挂 设并连接牢固,每隔二层楼固定一道安全兜并与建筑物连接牢固不留 空隙,每天派专人清理安全 内杂物。八、全防护设施:1、卸料台两 侧搭设二道防护栏并用竹板或竹电及密目安全 封闭 牢固防止物体坠落。2、四口临边防护按洞口尺寸量化硬封闭,对电梯口采用固定栅门封 闭,电梯

8、井内每隔二层楼全硬封闭。梯段采用红、白相交钢管二道临 界 时扶手,楼层临边及阳台边采用红、白相交钢管二道搭设防护栏, 主要通道口搭设双层防砸棚,严禁建筑垃圾不准在洞口及楼段、临边堆 放。3、现场所有的安全防护设施警示牌,安全宣传标语,未经许可,不 准任意挪动,折除或破坏,每天派人跟踪检查如发现安全隐患立即整改, 整改过程中必须定人、定时、定措施,落实到位将事故隐患消灭在萌芽 状态之中。某年四月二十四日施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作, 对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确

9、使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责 任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自 用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌 制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地 保护地线,所有电动机具和线缆必须定期检查,保证

10、绝缘良好,使用电动机具时应穿绝 绿鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必 须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随 带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做 好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持 特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。 14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不 适于高空作业的人员,不得从事高空作业。
