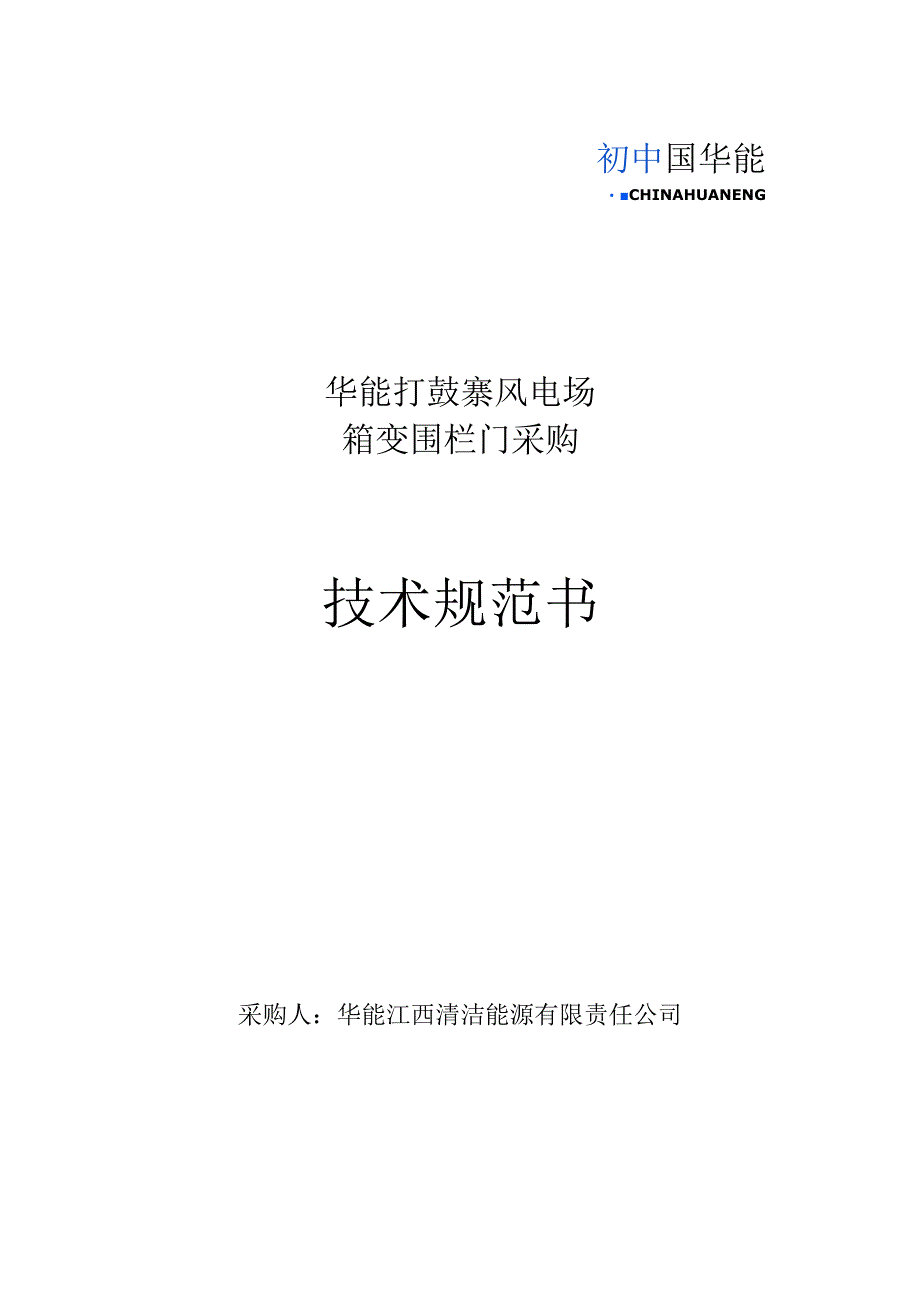

华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第1页
第1页 / 共7页

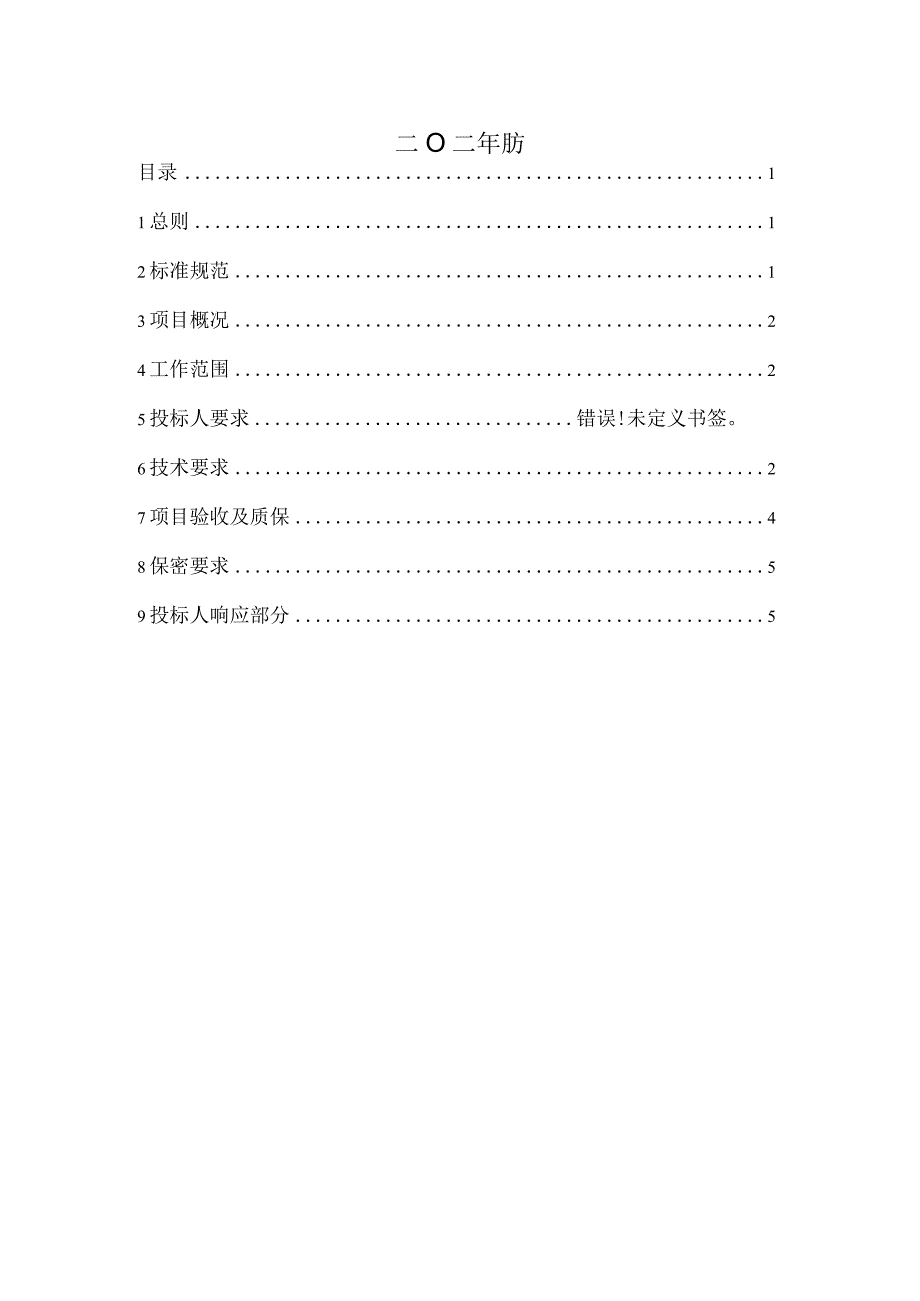

华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第2页
第2页 / 共7页

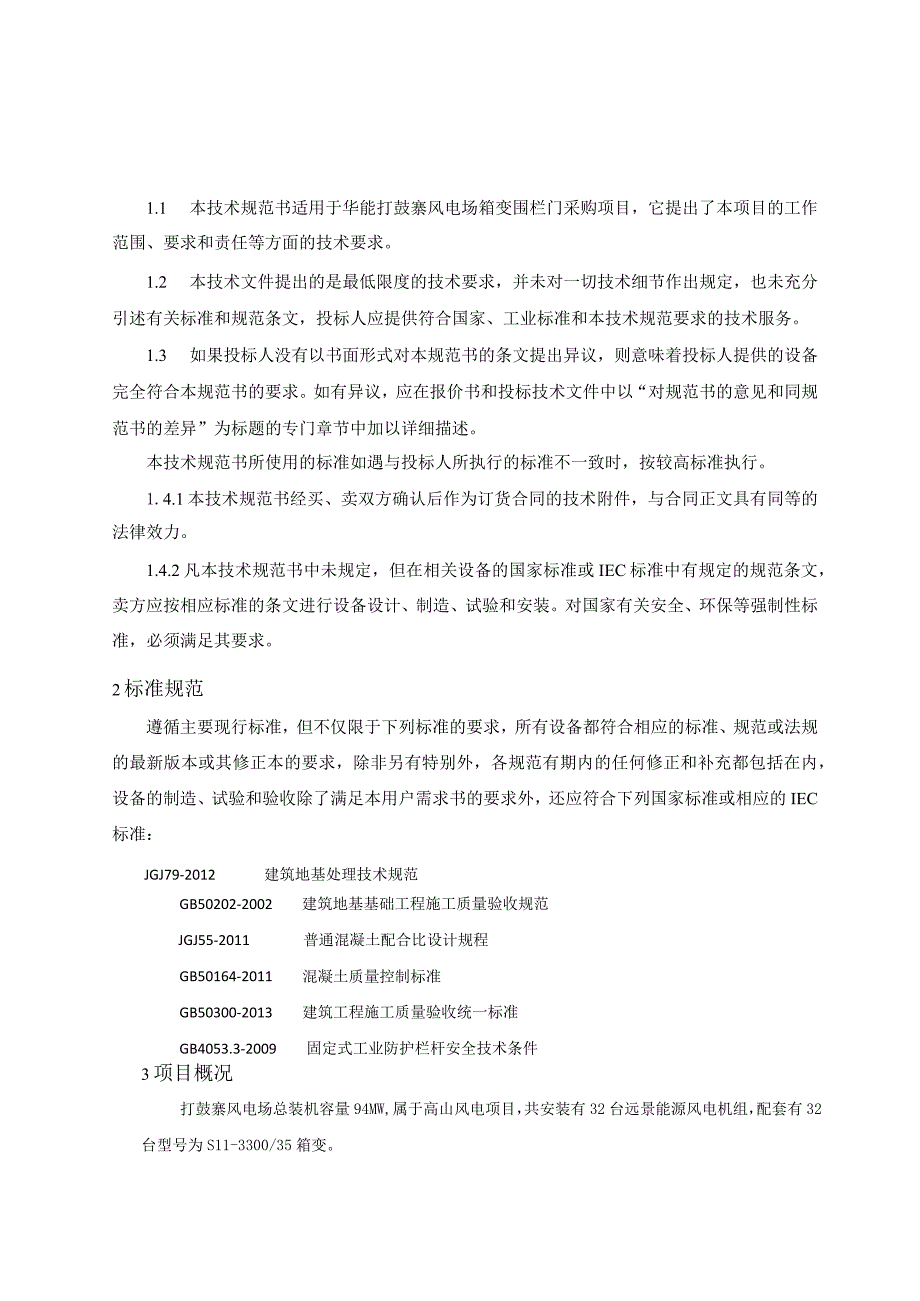

华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第3页
第3页 / 共7页
华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第4页
第4页 / 共7页
华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第5页
第5页 / 共7页
华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第6页
第6页 / 共7页
华能打鼓寨风电场箱变围栏门采购技术规范书.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《华能打鼓寨风电场箱变围栏门采购技术规范书.docx》由会员分享,可在线阅读,更多相关《华能打鼓寨风电场箱变围栏门采购技术规范书.docx(7页珍藏版)》请在第壹文秘上搜索。

1、初中国华能CHINAHUANENG华能打鼓寨风电场箱变围栏门采购技术规范书采购人:华能江西清洁能源有限责任公司二O二年肪目录11总则12标准规范13项目概况24工作范围25投标人要求错误!未定义书签。6技术要求27项目验收及质保48保密要求59投标人响应部分51.1 本技术规范书适用于华能打鼓寨风电场箱变围栏门采购项目,它提出了本项目的工作范围、要求和责任等方面的技术要求。1.2 本技术文件提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范条文,投标人应提供符合国家、工业标准和本技术规范要求的技术服务。1.3 如果投标人没有以书面形式对本规范书的条文提出异议,则

2、意味着投标人提供的设备完全符合本规范书的要求。如有异议,应在报价书和投标技术文件中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。本技术规范书所使用的标准如遇与投标人所执行的标准不一致时,按较高标准执行。1.4.1本技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。1.4.2凡本技术规范书中未规定,但在相关设备的国家标准或IEC标准中有规定的规范条文,卖方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准,必须满足其要求。2标准规范遵循主要现行标准,但不仅限于下列标准的要求,所有设备都符合相应的标准、规范或法规

3、的最新版本或其修正本的要求,除非另有特别外,各规范有期内的任何修正和补充都包括在内,设备的制造、试验和验收除了满足本用户需求书的要求外,还应符合下列国家标准或相应的IEC标准:JGJ79-2012建筑地基处理技术规范GB50202-2002建筑地基基础工程施工质量验收规范JGJ55-2011普通混凝土配合比设计规程GB50164-2011混凝土质量控制标准GB50300-2013建筑工程施工质量验收统一标准GB4053.3-2009固定式工业防护栏杆安全技术条件3项目概况打鼓寨风电场总装机容量94MW,属于高山风电项目,共安装有32台远景能源风电机组,配套有32台型号为S11-3300/35箱

4、变。4供货范围表1供货范围清单序号物资名称项目特征单位数量备注1箱变围栏门镀锌钢材长:1005mm高:850mm台32用于箱变围栏门具体尺寸以现场勘察为准(详情见6.2.1技术要求)2箱变围栏门锁尺寸:69mm*43mm,锁梁7mm,不锈钢原色套32每把锁配4把钥匙,不同锁的钥匙不通用。注:相关物资含辅材(包括不限于焊条、皎链、插销等),投标人负责安装。5投标人要求1. 1通用要求1.1.1 投标人必须具有围栏门安装施工的业务技能。1.1.2 投标人工作中严格遵守电力系统及土建施工相关作业规范,以防出现意外事件。1.1.3 投标人须服从采购人的工作安排,在保证安全的情况下进行箱变围栏门安装工作

5、。1.1.4 投标人应到场踏勘,确定箱变围栏门安装具体项目,踏勘费用由投标人自行解决;如投标人未到场踏勘,视为清楚本技术规范中招标内容。2. 2业绩要求详见商务文件。5. 3资质要求详见商务文件。6. 4入场要求投标人需提供符合采购人要求的入场资料(参考附件),经采购人审核通过后方可入场开工。6技术要求6.1 一般性技术要求1 .1.1在合同服务期限内,投标人应按期完成合同约定的安装服务,保证箱变围栏门正常使用,及时解决出现的技术问题;6 .1.2投标人应负责将采购人提供的安装物资,运到采购人指定的箱变位,保证在运输过程中不受损坏。6.2 安装技术要求7. 2.1箱变围栏门本体:(1)矩形设置

6、,长度Ioo5mm*高度85Ommo立柱、外部横杆采用50*50*LOmm,竖杆小立柱20*20*0.8un,中间横杆30*30*1.0(下图仅供参考,以现场勘察为准)镀锌钢材、激光切割、钻孔、焊接成型,打磨、做一遍环氯底漆、做环氯底漆2遍,进口汽车烤面漆面2遍,光漆1遍,表面静电喷涂工艺一遍。1005mm(以现场勘察为准)140mmEEOS1005mm(以现场勘察为准)(2)镀锌围栏采用优质钢材、坚实耐用、牢固性强、不生锈、镀锌围栏基材通过了热浸锌水池和浸泡、表面上吸附了一层镀锌层,从而起到电化保护作用,由内之外防止钢材基层生锈。(3)性能特点a、锌镀层较厚,结晶细致、均匀且无孔隙,抗腐蚀性

7、良好;b、电镀所得锌层较纯,在酸、碱等雾气中腐蚀较慢,能有效保护钢基体;c、由于锌镀层具有良好的延展性,因此可进行冷冲、轧制、折弯等各种成型而不损坏镀层。6.2.2围栏门样式需与现有围栏相配套,现有围栏样式如图:1.46. 2.3围栏门安装所需电源可以从箱变低压侧临时取用AC220V电源,需向打鼓寨风电场申请临时用电,并办理相关手续。7项目验收及质保6.1 质量保证6.1.1 投标人需符合国家及行业标准等有关规定,打鼓寨风电场箱变围栏门安装须符合国家及行业标准,确保箱变围栏门不因安装施工出现质量问题。6.1.2 如果箱变围栏门因安装、运输等过程中出现质量问题,采购人可从合同款中最高扣除采购人损

8、失的20乐但不超过合同金额10%,并有权向上级主管单位通报。6.2 验收7. 2.1经采购人确认所有围栏门完整、牢固可靠,箱变围栏门安装满足要求,配套围栏门锁质量符合要求,可执行竣工验收。7.2.2经采购人确认后,临时验收后1年内无因投标人服务引起的质量缺陷或问题,可执行最终验收,向投标人支付质保金。7.3服务期7 .3.1合同签订后,以采购人通知为准,工期控制在15天以内。8 .3.2服务期内,如果箱变围栏门使用因安装工艺不达标出现问题,投标人应及时并无偿对损坏设备进行更换或维修。7.4 售后服务负责对打鼓寨风电场箱变围栏门安装工艺提出可行性的解决方案,并详细解答现场使用人员提出的问题。如涉

9、及投标人安装工艺问题引起的问题,则采购人有权利扣除损失金额20%,从质保金中扣除、直至全部扣除。7.5 质保期质保期为1年,从箱变围栏门安装完成通过临时验收日起开始计算。8保密要求投标人承担涉及采购人信息的保密责任,在项目实施过程中,双方需要复制对方提供的相关资料时,应提交书面申请,在得到对方书面同意后方可复制,并将数据内容记录成表,签字确认。未经双方书面同意,不得向第三方透露项目和涉及双方企业的信息及技术成果的任何内容。9投标人响应部分投标人提供的服务内容应与本技术规范书中规定的要求一致。若有偏差投标人应如实、认真地填写偏差值于表9.1内;若无技术偏差则视为完全满足本技术规范地要求,且在技术偏差表中填写“无偏差”。表9.1技术偏差表序号项目对应条款编号技术规范数要求偏差备注
