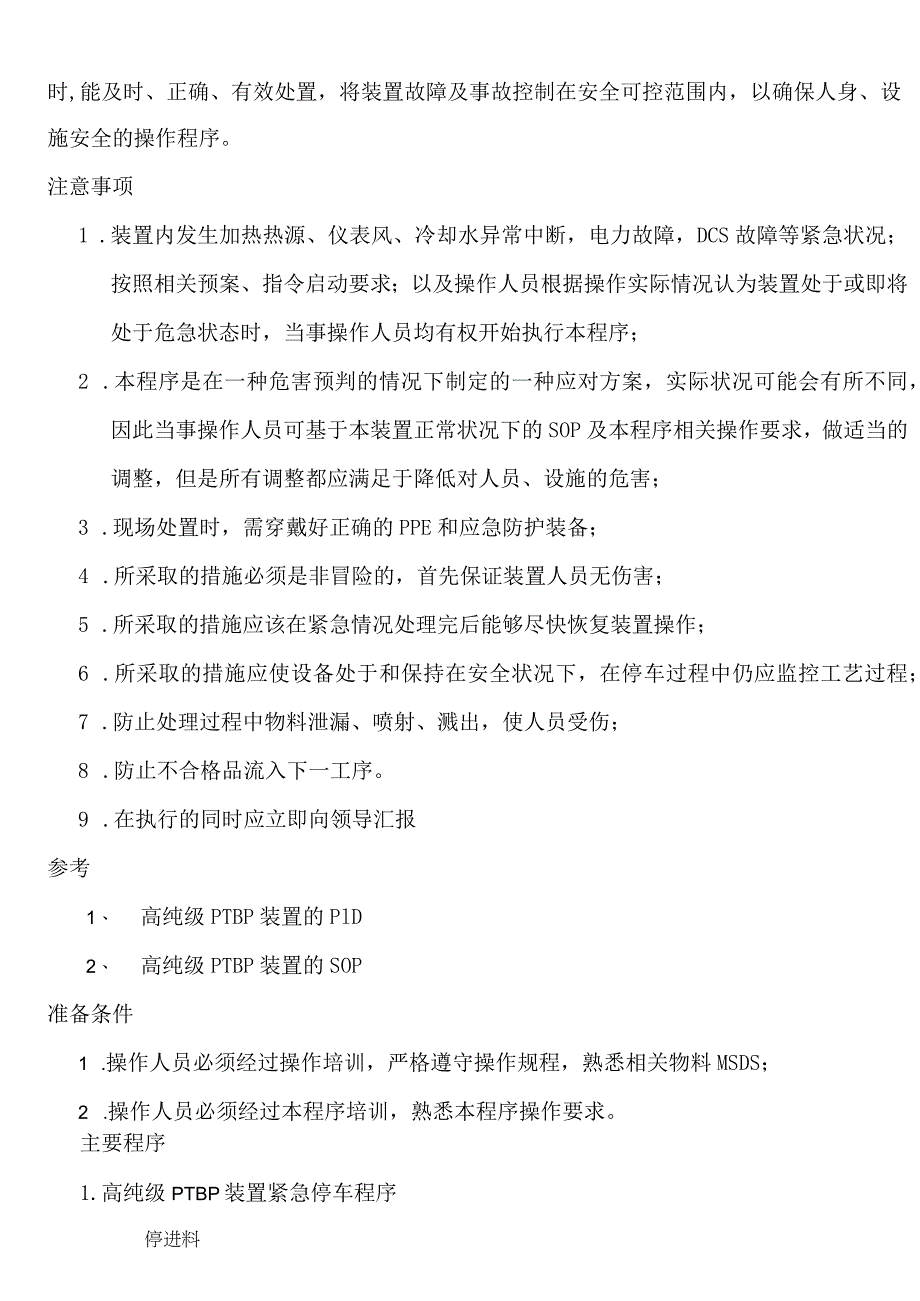

1、编制人:日期:审核人:日期:批准人:H期:会签部门会签人签字日期是否需要会签是否人力资源部财务部研发中心EHS行政部技术质量部销售部供应链生产部工程部修订记录表版本更改页码修订内容修订日期修订人高纯级PTBP装置紧急状况处理操作规程目的本程序描述的是当装置处于地震、海啸、龙卷风等地质气象灾害;厂区内部发生火灾、爆炸、大量物料泄漏、严重环境污染等事故状况;或装置内发生加热热源、仪表风、冷却水异常中断,电力故障,DCS故障等紧急状况;以及周边安全生产环境产生巨大危害时,能及时、正确、有效处置,将装置故障及事故控制在安全可控范围内,以确保人身、设施安全的操作程序。注意事项1 .装置内发生加热热源、仪

2、表风、冷却水异常中断,电力故障,DCS故障等紧急状况;按照相关预案、指令启动要求;以及操作人员根据操作实际情况认为装置处于或即将处于危急状态时,当事操作人员均有权开始执行本程序;2 .本程序是在一种危害预判的情况下制定的一种应对方案,实际状况可能会有所不同,因此当事操作人员可基于本装置正常状况下的SOP及本程序相关操作要求,做适当的调整,但是所有调整都应满足于降低对人员、设施的危害;3 .现场处置时,需穿戴好正确的PPE和应急防护装备;4 .所采取的措施必须是非冒险的,首先保证装置人员无伤害;5 .所采取的措施应该在紧急情况处理完后能够尽快恢复装置操作;6 .所采取的措施应使设备处于和保持在安

3、全状况下,在停车过程中仍应监控工艺过程;7 .防止处理过程中物料泄漏、喷射、溅出,使人员受伤;8 .防止不合格品流入下一工序。9 .在执行的同时应立即向领导汇报参考1、 高纯级PTBP装置的PlD2、 高纯级PTBP装置的SOP准备条件1 .操作人员必须经过操作培训,严格遵守操作规程,熟悉相关物料MSDS;2 .操作人员必须经过本程序培训,熟悉本程序操作要求。主要程序1.高纯级PTBP装置紧急停车程序停进料1.Ll停IB进料令DCS控制台立即手动关闭以下调节阀:IB精制塔(T-52911)的IB进料调节阀(FV52911)切手动,MV=O%;烷化反应器(R-52211)的IB进料调节阀(FV5

4、2210)切手动,MV=O虬现场立即关闭以下阀门:T-52911的IB进料调节阀(FV52911)后阀(手阀编号:FV52911-02);R-52211的IB进料调节阀(FV52210)后阀(手阀编号:FV52210-02)。1.1. 2停苯酚进料令DCS控制台立即手动关闭以下调节阀:烷化反应器(R-52211)苯酚进料调节阀(FV52202)切手动,MV=0%。令现场立即关闭以下阀门:R-52211苯酚进料调节阀(FV52202)后阀(手阀编号:FV52202-02)o1.1. 3停碱进料现场立即关闭以下阀门:静态混合器(MA-52252)前阀(PCV52228-01)1.L4停调节剂水令D

5、CS控制台立即手动关闭以下调节阀:调节剂罐(V-52309)出料调节阀(FV52310)切手动,MV=0%。令现场立即关闭以下阀门:烷化反应器(R-52211)上进水阀(R52211-11)和后反应器V-52222上进水阀(手阀编号:V52222-10)1.L5停多烷基酚罐出料令DCS控制台立即手动关闭以下调节阀:多烷基酚罐(V-52606)出料调节阀(FV52620)切手动,MV=0%o令现场立即关闭以下阀门:V-52606出料调节阀FV52620后阀(手阀编号:FV52620-02)1.2停蒸汽加热1.2.1停H-52912加热令DCS控制台立即手动关闭以下调节阀:IB精制塔(T-5291

6、1)再沸器H-52912蒸汽加热调节阀(TV52912)切手动,MV=0%o令现场立即关闭以下阀门:T-52911再沸器H-52912蒸汽加热调节阀TV52912后阀(手阀编号:TV52912-02)1.2.2停V52222加热令现场立即关闭以下阀门:后反应器(V-52222)蒸汽加热手阀(手阀编号:LV52222-12)1.2.3停R-52251加热令现场立即关闭以下阀门:转位反应器(R-52251)上部蒸汽加热手阀(手阀编号:R52251-11)和下部蒸汽加热手阀(手阀编号:R52251-18)1.2.4停T-52401加热令现场立即关闭以下阀门:精储塔(T-52401)蒸汽加热手阀(手阀

7、编号:T52401-13)1.2.5停V-52404加热令现场立即关闭以下阀门:精储塔(T-52301)回流罐V-52404蒸汽加热手阀(手阀编号:V52404-10)1.2.6停T-52501加热令现场立即关闭以下阀门:精储塔(T-52501)蒸汽加热手阀(手阀编号:T52501-13)1.2.7停V-52504加热令现场立即关闭以下阀门:精塔(T-52501)回流罐V-52504加热手阀(手阀编号:V52504-10)1.3停热油加热1.3.1停H-52402加热令DCS控制台立即手动关闭以下调节阀:精福塔(T-52401)再沸器热油加热调节阀(FV52402)切手动,MV=0%。令现场立

8、即关闭以下阀门:精福塔(T-52401)再沸器热油加热调节阀FV52402后阀(手阀编号:FV52402-02)1.3.2停H-52502加热令DCS控制台立即手动关闭以下调节阀:精福塔(T-52501)再沸器热油加热调节阀(FV52502)切手动,Mv=0%。令现场立即关闭以下阀门:精福塔(T-52501)再沸器热油加热调节阀FV52502后阀(手阀编号:FV52502-02)1.3.3停R-52604加热令DCS控制台立即手动关闭以下调节阀:重组份回收罐(R-52604)热油加热调节阀(HV52604)切手动,Mv=0%。令现场立即关闭以下阀门:现场关闭重组份回收罐(R-52604)热油加

9、热调节阀后阀(手阀编号:HV52604-02)1.4停出料1.4.1停V52801A/B罐出料令DCS控制台立即手动关闭以下调节阀:99%PTBP检验罐(V-52801A/B)出料管线上电磁阀(XV52803)切手动,MV=0%o令现场立即关闭以下阀门:V-52801A/B出料管线至99%PTBP成品罐(V-31090A/B)手阀(手阀编号:P52802AB-11)V-52801A/B出料至98%PTBP中间罐(V-52803)手阀(手阀编号:P52802AB-10)14.2停丫52410罐出料令现场立即关闭以下阀门:95%中间罐(V-52410)出料至95%PTBP成品罐(V-31070A/

10、B)手阀(手阀编号:P52411AB-11),95%中间罐(V-52410)出料至树脂反应釜(R-62040)和(R-63040)手阀(手阀编号:P52411AB-12),95%中间罐(V-52410)出料至通用级PTBP装置精馈塔(T-51501)手阀(手阀编号:P52411AB-14)14.3停丫52803罐出料令DCS控制台立即手动关闭以下调节阀:98%中间罐(V52803)出料至98%PTBP成品罐(V-3108OA)调节阀(LV52803)切手动,MV=0%。令现场立即关闭以下阀门:98%中间罐(V52803)出料至PTOP溢流罐(V-66010)手阀(手阀编号:P52805-14)

11、,98%中间罐(V52803)出料至98%PTBP成品罐(V-3108OA)调节阀(LV52803)后阀(手阀编号:LV52803-02)1. 5控压力1.5. IIB精制系统的压力超高令DCS控制台立即手动打开以下调节阀:DCS手动缓慢打开IB精制塔(T-52911)回流罐(V-52914)上压力调节阀(LV52914),泄压至尾气回收缓冲罐(V-95002)2.高纯级PTBP装置热源异常中断紧急处置程序2.1蒸汽中断的紧急处置2. 1.1H-52912蒸汽中断紧急处置3. 1.Ll停IB进料:令DCS控制台立即手动关闭以下调节阀:DCS将罐区fIB精储塔(T-52911)的进料控制阀(FV

12、52911)切手动,MV=0%oDCS停罐区IB送料泵P-32032A/B令现场立即关闭以下阀门:IB精镭塔(T-52911)IB进料控制阀(FV529U)后阀(手阀编号:FV52911-02)P-32032A/B出口手阀(手阀编号:P32032A/B-12)2.1.1.2停加热管线:令DCS控制台立即手动关闭以下调节阀:IB精镭塔(T-52911)再沸器(H-52912)蒸汽进口控制阀(Tv52912)切手动,MV=0%o令现场立即关闭以下阀门:H-52912蒸汽进口控制阀(TV52912)后阀(手阀编号:TV52912-02)令现场立即打开以下阀门:2. H-52912凝水管线出口手阀(手

13、阀编号:SST52912-01),打开凝液排放倒淋(手阀编号:H52912-01)3. 1.L3停IB出料:令DCS控制台立即手动关闭以下调节阀:除沫器(V-52917)一烷化反应器(R-52211)出料控制阀(FV52210)切手动,MV=0%o令现场立即关闭以下阀门:V-52917-R-52211出料控制阀(FV52210)后阀(手阀编号:FV52210-02)3.1. 1.4控制塔压:令DCS控制台立即手动打开以下调节阀:IB精馈塔(T-52911)回流罐(V-52914)温度控制阀(TV52914)手动全开。3.2. 1.5管线吹扫:现场V52917-R52211IB出料管线倒淋阀(手

14、阀编号:R52111-10)接临时氮气管往R-52111吹扫。2.2.高纯级PTBP装置导热油中断的紧急处置2.2.1H-52402导热油中断紧急处置2. 2.Ll停精馆塔T-52401进料:令DCS控制台立即手动关闭以下调节阀:精储塔(T-52401)进料流量控制阀(FV52252)切手动,MV=0%。现场立即关闭以下阀门:精镭塔(T-52401)进料流量控制阀(FV52252)后阀(手阀编号:FV52252-02)3. 2.L2关加热管线:令DCS控制台立即手动关闭以下调节阀:DCS将精储塔(T-52401)再沸器(H-52402)导热油进料控制阀(FV52402)切手动,MV=0%o令现场立即关闭以下阀门:H-52402导热油进料控制阀(FV52402)后阀(手阀编号:FV52402-02)4. 2.L3停底部出料:令DCS控制台立即手动关闭以下调节阀:DCS将精储塔(T-52401)塔釜一精馈塔(T-52501)出料控制阀(FV5250切手动,MV=0%o
