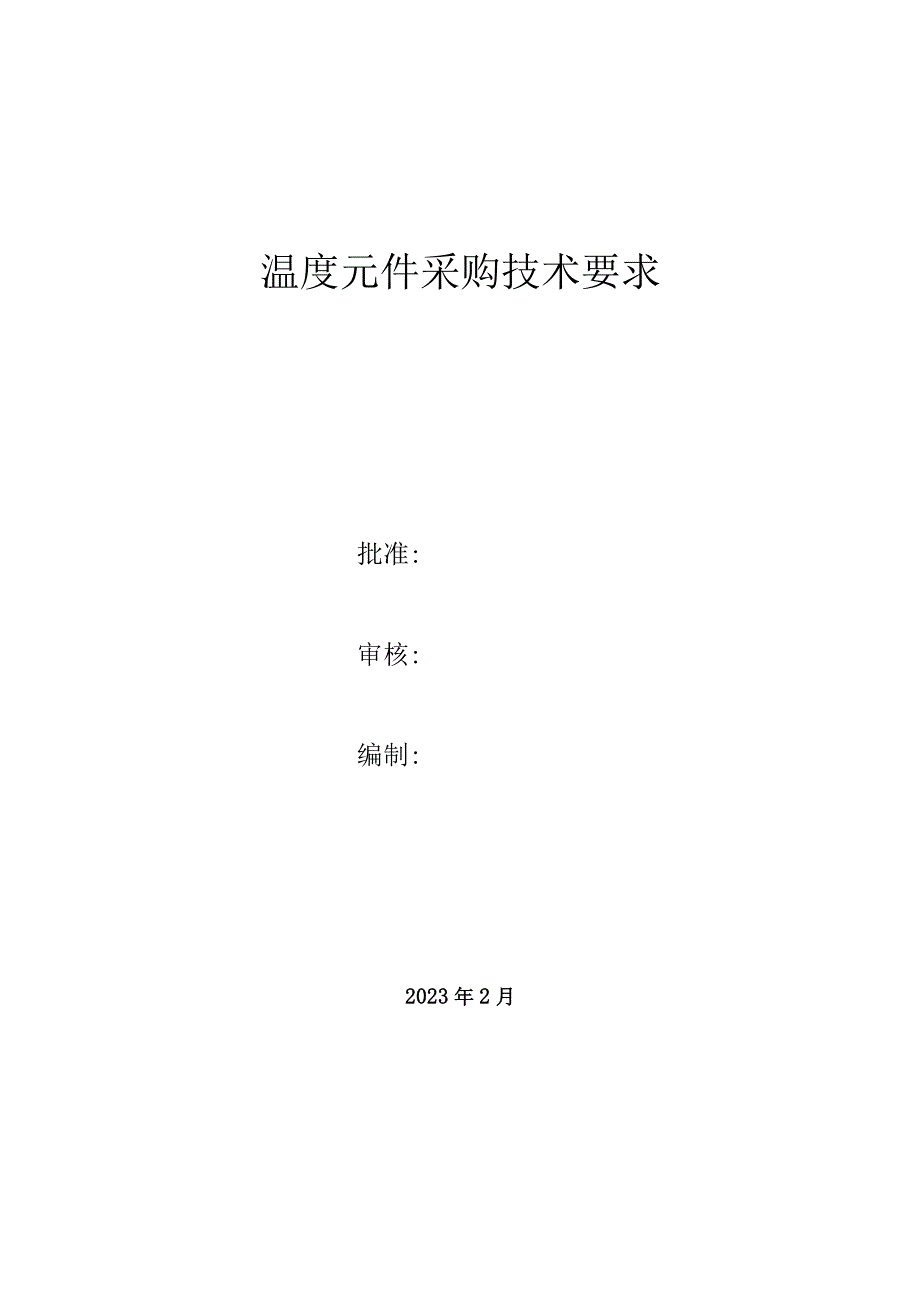

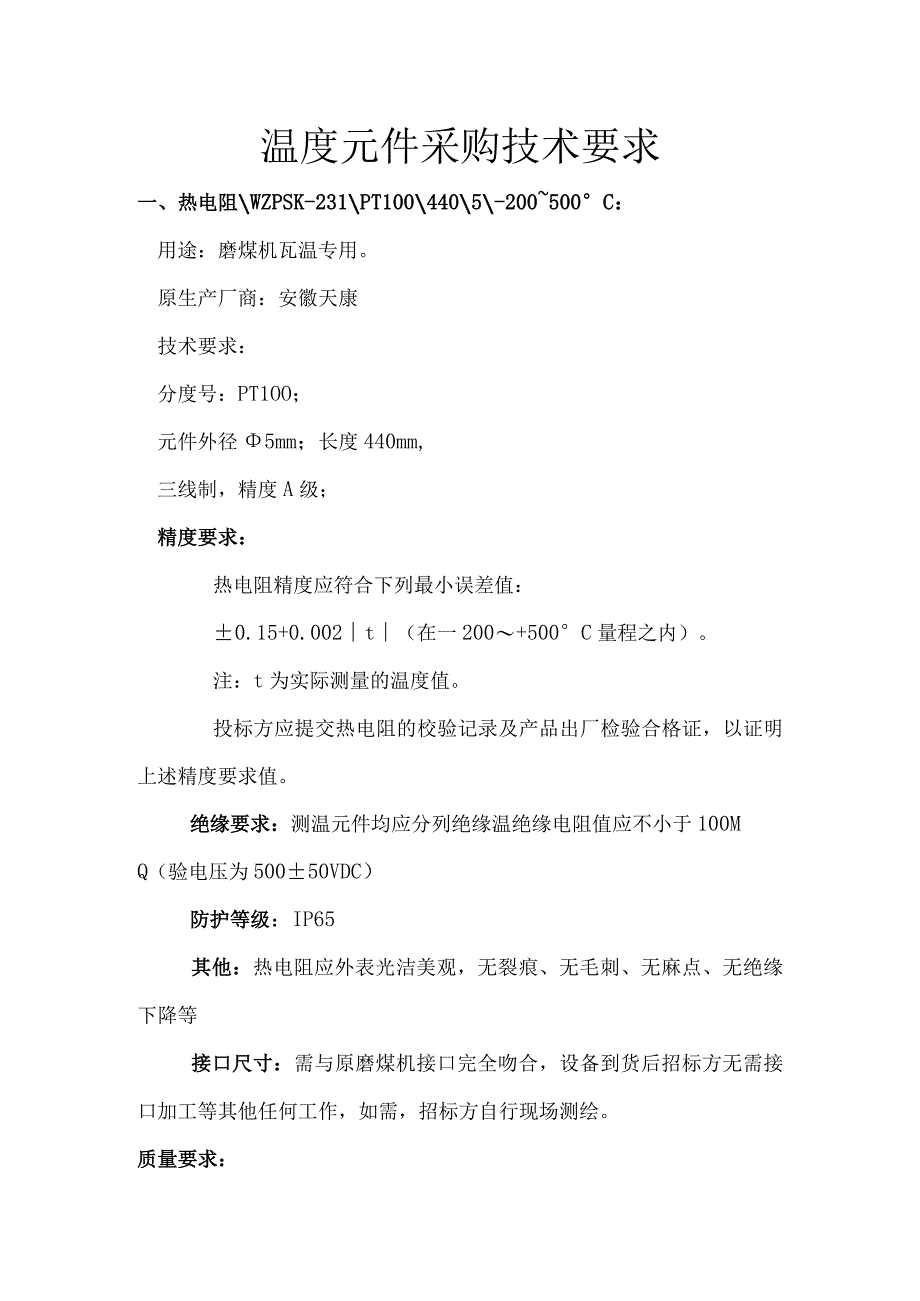

1、温度元件采购技术要求批准:审核:编制:2023年2月温度元件采购技术要求一、热电阻WZPSK-231PT1004405-200500C：用途：磨煤机瓦温专用。原生产厂商：安徽天康技术要求：分度号：PT1OO；元件外径5mm；长度440mm,三线制，精度A级；精度要求：热电阻精度应符合下列最小误差值：0.15+0.002t（在一200+500C量程之内）。注：t为实际测量的温度值。投标方应提交热电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100MQ（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛

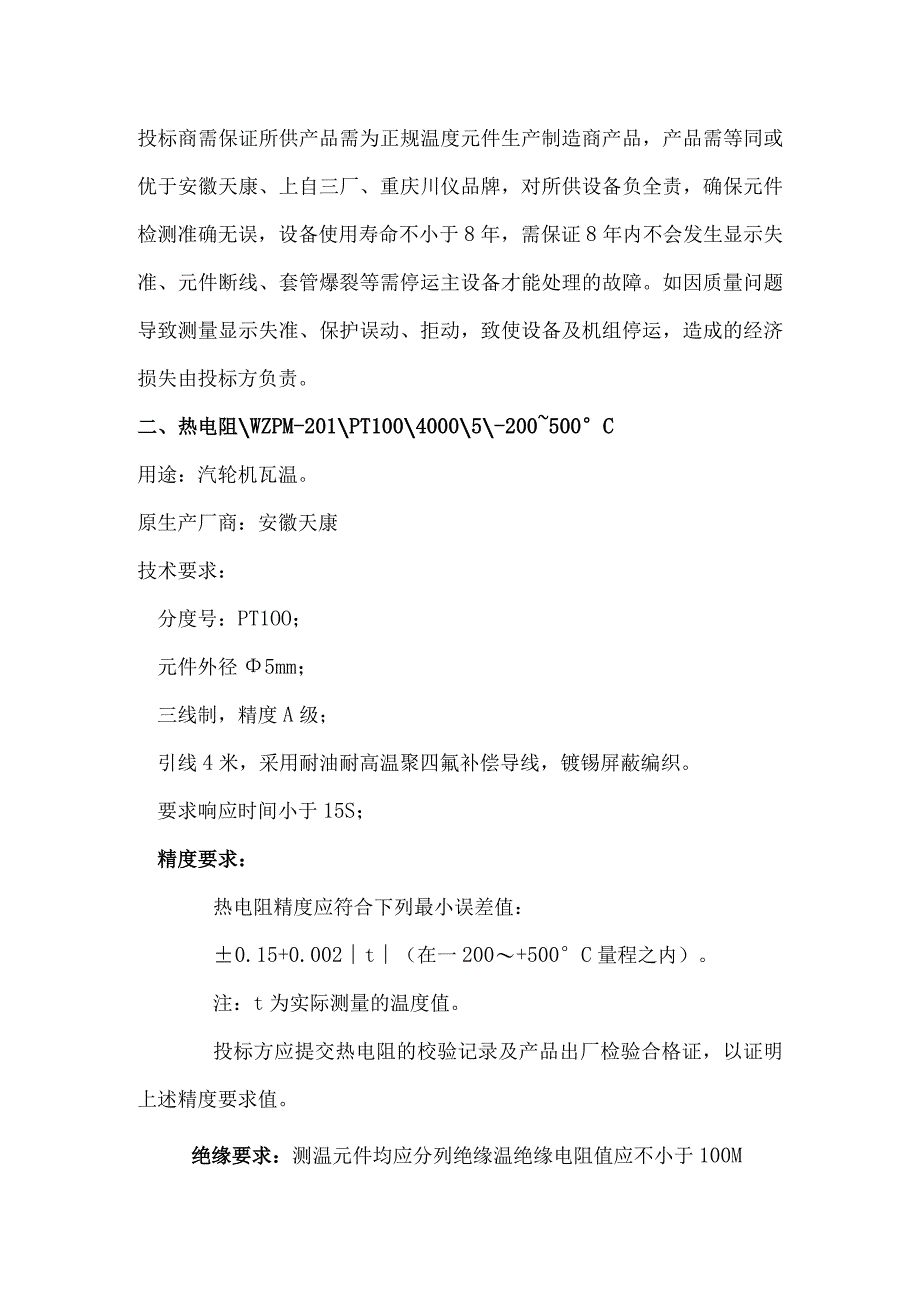

2、刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需停运主设备才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。二、热电阻WZPM-201PT10040005-200500C用途：汽轮机瓦温。原生产厂商：安徽天康技术要求：分度号：PT
3、1OO；元件外径5mm；三线制，精度A级；引线4米，采用耐油耐高温聚四氟补偿导线，镀锡屏蔽编织。要求响应时间小于15S；精度要求：热电阻精度应符合下列最小误差值：0.15+0.002t（在一200+500C量程之内）。注：t为实际测量的温度值。投标方应提交热电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100M（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：
4、投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。三、热电阻WZPSK-231PT10030020-200500CM27*2用途：给粉管温度。原生产厂商：安徽天康技术要求：分度号：PT100；元件外径620mm；外螺纹：M27*2mm;插入深度30OnIm分体装配式耐磨热电阻，内衬陶瓷，外管316不锈钢耐磨喷涂，精度
5、要求：热电阻精度应符合下列最小误差值：0.15+0.002t（在一200+500C量程之内）。注：t为实际测量的温度值。投标方应提交热电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100M（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保
6、元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。四、热电阻WZPF-230PT100800160200CM27*2用途：排烟温度。原生产厂商：安徽天康技术要求：分度号：PTlOO;元件外径20mm;外螺纹：M27*2mm;插入深度80OnInI分体装配式耐磨热电阻，内衬陶瓷，外管316不锈钢耐磨喷涂，精度要求:热电阻精度应符合下列最小误差值：0.15+0.002t（在一200+500C量程之内）。注：t为实际测量的温度值。投标方应提交热
7、电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100MQ（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测
8、量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。五、热电偶WRN2-231K200050800CM16*l.5用途：煤粉仓温度。原生产厂商：安徽天康技术要求:分度号：K分度；单支式；材质316LSS,元件外径65mm；外螺纹：M16*l.5mm；长度200Omm铠装热元件热响应时间，0.530So精度要求：热电偶精确度符合下列最小误差极限： 在0316温度范围内：L5； 在316871温度范围内：0.4%t; 在8711260C温度范围内：0.75%t；投标方应提交热电偶的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值
9、应不小于100MQ（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。联系人：冯工六物资名称：
10、热电阻物资编码：型号：WZPF-230PT100800160200oCM33*l原生产厂家:安徽天康股份有限公司用途：脱硫烟道温度元件磨损技术要求： 分度号：PTlOO 测量范围：0200 长度：1200 允差等级：A 材质要求：需内衬不锈钢，外加陶瓷。注：需附带安装底座精度要求：热电阻精度应符合下列最小误差值：0.15+0.002Itl（在一200+500C量程之内）。注：t为实际测量的温度值。投标方应提交热电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100M（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美
11、观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。六物资名称：热电阻物资编码：型号：WZPT-474SPT10015040400oC原生产厂家:安徽天康股份有限公
12、司用途：干灰下灰管温度元件技术要求： 分度号：PTlOO 测量范围：0400C 长度：1200 允差等级：A 尾线：1米注：需附带固定加块精度要求：热电阻精度应符合下列最小误差值：0.15+0.002t（在一200+50Oe量程之内）。注：t为实际测量的温度值。投标方应提交热电阻的校验记录及产品出厂检验合格证，以证明上述精度要求值。绝缘要求：测温元件均应分列绝缘温绝缘电阻值应不小于100M（验电压为50050VDC）防护等级：IP65其他：热电阻应外表光洁美观，无裂痕、无毛刺、无麻点、无绝缘下降等接口尺寸：需与原磨煤机接口完全吻合，设备到货后招标方无需接口加工等其他任何工作，如需，招标方自行现场测绘。质量要求：投标商需保证所供产品需为正规温度元件生产制造商产品，产品需等同或优于安徽天康、上自三厂、重庆川仪品牌，对所供设备负全责，确保元件检测准确无误，设备使用寿命不小于8年，需保证8年内不会发生显示失准、元件断线、套管爆裂等需揭缸才能处理的故障。如因质量问题导致测量显示失准、保护误动、拒动，致使设备及机组停运，造成的经济损失由投标方负责。联系人：滕工
