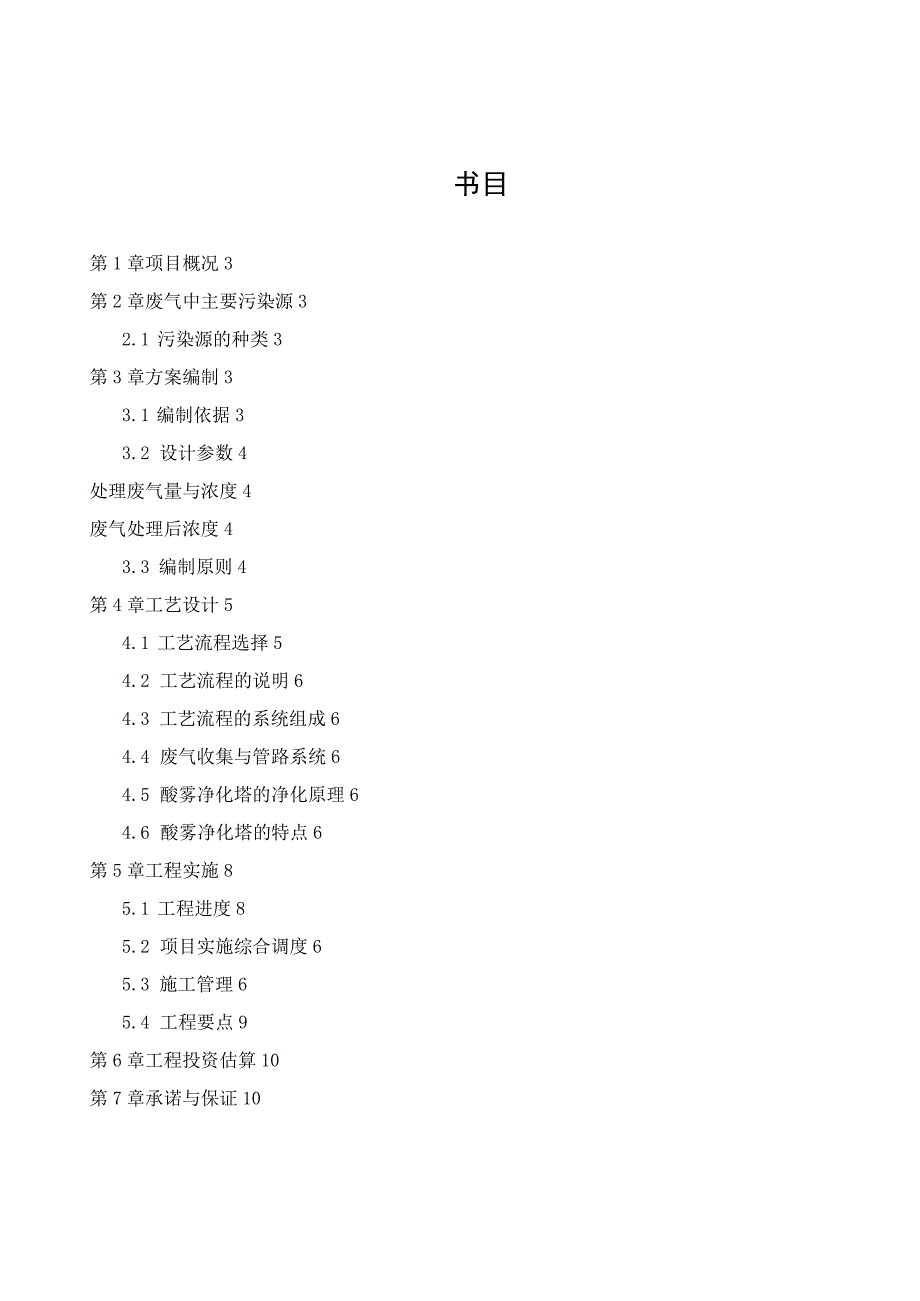

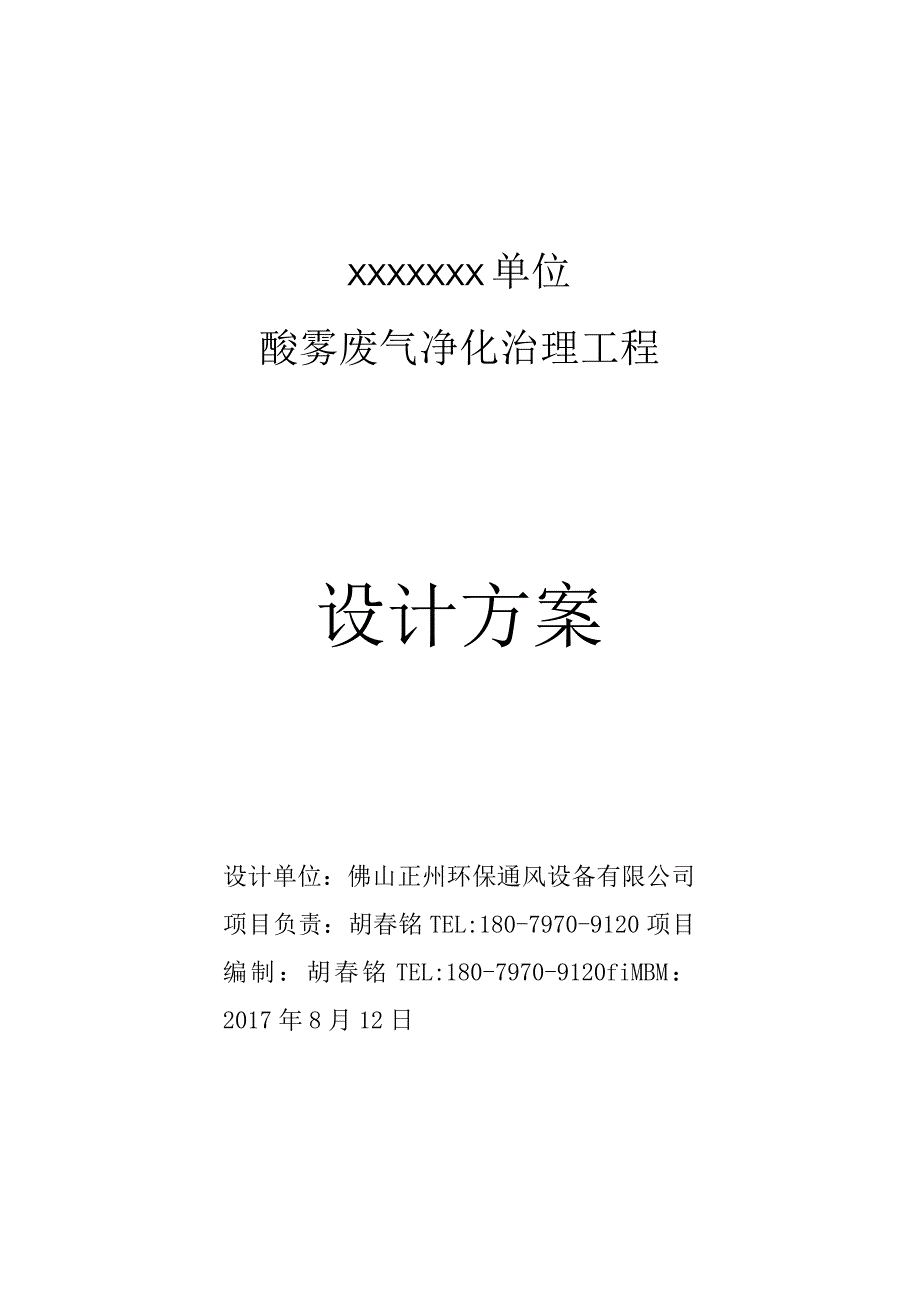

1、XXXXXXX单位酸雾废气净化治理工程设计方案设计单位：佛山正州环保通风设备有限公司项目负责：胡春铭TEL:180-7970-9120项目编制：胡春铭TEL:180-7970-9120fiMBM：2017年8月12日书目第1章项目概况3第2章废气中主要污染源32.1 污染源的种类3第3章方案编制33.1 编制依据33.2 设计参数4处理废气量与浓度4废气处理后浓度43.3 编制原则4第4章工艺设计54.1 工艺流程选择54.2 工艺流程的说明64.3 工艺流程的系统组成64.4 废气收集与管路系统64.5 酸雾净化塔的净化原理64.6 酸雾净化塔的特点6第5章工程实施85.1 工程进度85.2

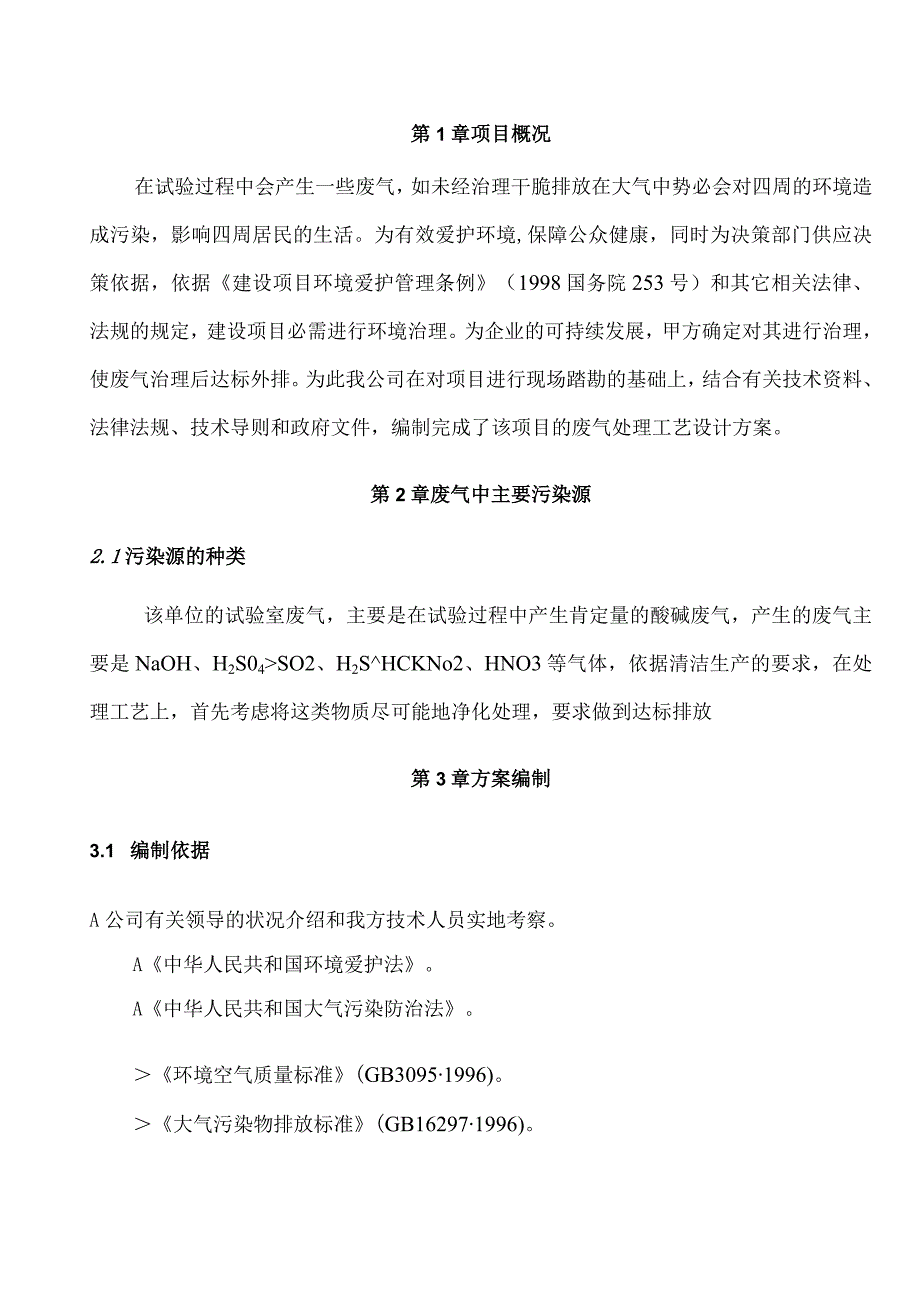

2、 项目实施综合调度65.3 施工管理65.4 工程要点9第6章工程投资估算10第7章承诺与保证10第1章项目概况在试验过程中会产生一些废气，如未经治理干脆排放在大气中势必会对四周的环境造成污染，影响四周居民的生活。为有效爱护环境,保障公众健康，同时为决策部门供应决策依据，依据建设项目环境爱护管理条例（1998国务院253号）和其它相关法律、法规的规定，建设项目必需进行环境治理。为企业的可持续发展，甲方确定对其进行治理，使废气治理后达标外排。为此我公司在对项目进行现场踏勘的基础上，结合有关技术资料、法律法规、技术导则和政府文件，编制完成了该项目的废气处理工艺设计方案。第2章废气中主要污染源2.1
3、污染源的种类该单位的试验室废气，主要是在试验过程中产生肯定量的酸碱废气，产生的废气主要是NaOH、H2S04SO2、H2SHCKNo2、HNO3等气体，依据清洁生产的要求，在处理工艺上，首先考虑将这类物质尽可能地净化处理，要求做到达标排放第3章方案编制3.1 编制依据A公司有关领导的状况介绍和我方技术人员实地考察。A中华人民共和国环境爱护法。A中华人民共和国大气污染防治法。环境空气质量标准(GB30951996)。大气污染物排放标准(GB162971996)。A工业企业总平面设计规范(GB5O187-93)。工业与民用电力装置的接地设计规范(GBJ6583)。工业企业设计卫生标准(GBZl20
4、02)。仪表供电设计规定(HG/T20509-2000)A建筑结构荷载规范(GBJ9-87)。通用设备安装工程质量检验评定标准(TJ30579)。A机电设备制造与选用依据各相关标准。3.2 设计参数3.2.1 处理废气量与浓度依据业主供应的资料，本系统废气排放量：25000m3ho业主供应的数据不详，浓度不详。3.2.2 废气处理后浓度经治理后废气排放达到大气污染物排放标准(GB16297-1996)二级要求。3.3 编制原则(1)执行国家相关环境爱护政策和有关法规、规范及标准;(2)烟气治理工程系统运行稳定牢靠。(3)采纳技术成熟、工艺先进、易于操作管理的处理工艺，系统操作、管理及维护简便，
5、工程投资省，运行费用低。(4)处理工艺中选用的设备应与该厂现有设备配套，不影响该厂现有设备的正常运行，兼顾原有的设施，因地制宜，降低投资成本。第4章工艺设计4.1 工艺流程选择针对该单位的废气排放所含物质，治理方案考虑采纳填料喷淋塔进行处理。喷淋塔是利用汲取的原理来达到处理废气的目的。汲取法处理是利用液态汲取剂处理气体混合物以除去其中某一种或几种气体的过程。在这过程中会发生某些气体在溶液中溶解的物理作用，这是物理汲取。也有气液中化学物质之间发生化学反应，这是化学汲取。汲取作用常用于气体污染物的处理与回收。汲取法的特点是既能汲取有害气体，又能除掉排气中的粉尘，汲取法分为物理汲取和化学汲取两种。物
6、理汲取是用液体汲取有害气体和蒸气时纯物理溶解过程。它适用于在水中溶解度比较大的有害气体和蒸气,一般汲取效率较低。化学汲取是在汲取过程中伴有明显的化学反应,不是纯溶解过程。化学汲取效率较高,是H前应用较多的有害气体处理方法。本工艺采纳的方法就是利用物理与化学的方法处理废气的，化学汲取过程采纳NaOH溶液做汲取剂。应用碱液汲取有害气体时，碱液浓度的凹凸对化学汲取的传质速度有很大的影响。当碱液的浓度较低时，化学传质的速度较低；当提高碱液浓度时，传质速度也随之增大；当碱液浓度提高到某一值时，传质速度达到最大值，此时碱液的浓度称为临界浓度；当碱液浓度高于临界浓度时传质速度并不增大。工艺流程图如下:4.2
7、 工艺流程的说明废气由风机引出后，首先进入酸雾废气净化塔。汲取塔中碱性洗涤液由循环泵抽至塔中经填料向下流淌，酸雾废气逆流上升，在填料的潮湿表面气液接触，发生一系列的物理化学反应，并由于浓度差而发生传质过程，从而完成了将气体的净化过程，净化后的废气脱水后经离心风机引出后达标排放。循环液定期排放至污水处理站4.3 工艺流程的系统组成本工艺主要由废气收集系统、引风系统、废气净化系统、排气系统构成。4.4 废气收集与管路系统废气收集和管路系统，主要分为废气收集系统、废气输送系统以及应急排放和净化后尾气排放系统。4.5 酸雾净化塔净化原理（1）吸风罩一一进风管道一一风机（或进风段）一一进风段第一段滤料层
8、（第一级中和反应段）一一其次级滤料层（其次级中和反应段）一除雾层一一出风帽盖一一排风管（或吸入段风机）（2）酸雾净化塔工作原理：酸雾净化塔采纳氢氧化钠溶液为汲取中和液来净化酸雾废气。气体由离心通风机压入或吸入进风段，再向上流淌，至第一滤料层，与第一级喷咀喷出的中和液接触反应。汲取后的废气接着向上流淌至其次滤料层，与其次级喷咀喷出的中和液接触，再次发生中和反应，然后通过除雾层，由风帽和排风管或风机排入大气中。4.6 酸雾净化塔的特点聚丙烯酸雾净化塔具有效率高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装修理便利，灵巧耐用，外形美观大方等优点.目前国内对于腐蚀性气体（如酸、碱性废气）的治理，采
9、纳最多的就是液体汲取法治理。采纳液体汲取法治理该废气，关键在于酸雾净化塔的选择。酸雾净化塔具有净化效率高、操作管理简洁、运用寿命长的酸、碱性废气净化工艺与设备。它具有结构简洁、能耗低、净化效率高和适用范围广的特点，能有效去除氯化氢气体（HC1）、硝酸气体(HNO3)氟化氢气体(HF)、氨气(NH3)硫酸雾(H2SO4)格酸(CrO3),氟氢酸气体(HCN)、碱蒸气(NaOH)硫化氢气体(H2S),等水溶性气体。采纳氢氧化钠为汲取中和液，溶液浓度为8%-16%o酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠汲取液进行气液两相充分接触汲取中和反应，酸雾废气经过酸雾净化塔净化后，再经除雾板脱水
10、除雾后由风机排入大气。汲取液在塔底经水泵增压后在塔顶喷淋而下，最终回流至塔底循环运用。净化后的酸雾废气达到浙江省地方排放标准的排放要求。第5章工程实施5.1 工程进度项目从开工到建成营运及验收所需时间为50天时间，工程进度说明如下：工程建设进度预料表周期建设碗刻5101520253035404550设计阶段设备选购阶段设备及管道安装阶段系统试车及考核阶段验收阶段5.2 项目实施综合调度 依据现场条件确定开工时间； 依据土建和设备安装的先后次序，调整施工间隔，整体协作,协调施工； 施工和安装完成以后，进行调试和试运行5.3 施工管理双方指派各自的施工代表或项目经理，监管全部施工过程，确保工程质量
11、。在工程各个阶段，双方刚好检查并做好阶段验收工作，对工程材料和设备严格依据设计、有关规范和工程合同进行检验。施工人员持证上岗，平安施工，确保工程质量。5.4 工程要点(1)该废气处理工程应严格按“实施方案”中的要求进行，按我公司质保体系中的质保机构、质保人员、质保规章行事。(2)因地制宜实施工程，充分利用现有条件，做到占地小、投资省。(3)为保证治理系统运行正常，设备应常常进行维护和保养。(4)涉及地下土建构筑物，不得渗漏、垮塌。第6章工程投资估算（单位:人民币元）6.1、机械设备费用序号名称规格及型号单位数量单价金额1喷淋塔f2200*480OnIm套32风机GF4-72-10C-30KW台
12、13管道f800mm米324管道f900mm米85管道f600mm米146弯头f800mm个97弯头f600mm个18三通f800-600-600mm个29三通f600-400-400mm个41()风阀f400mm个411集风罩3600*1400mm个112集风罩2300*1100nun个113自动加药系统套314电控系统电控箱、变频器套115法兰加固项116五金杂件螺栓、焊条、变径项117差旅费项118运费项119安装费设备安装，二次接电项1费用合计第七章承诺与保证1、终身保修，免费保修一年。2、质量考核期一年，考核期内免费供应运行维护技术培训和上门服务。3、系统性能验收标准按国家现有标准，并由国家认可的机构来测定。
