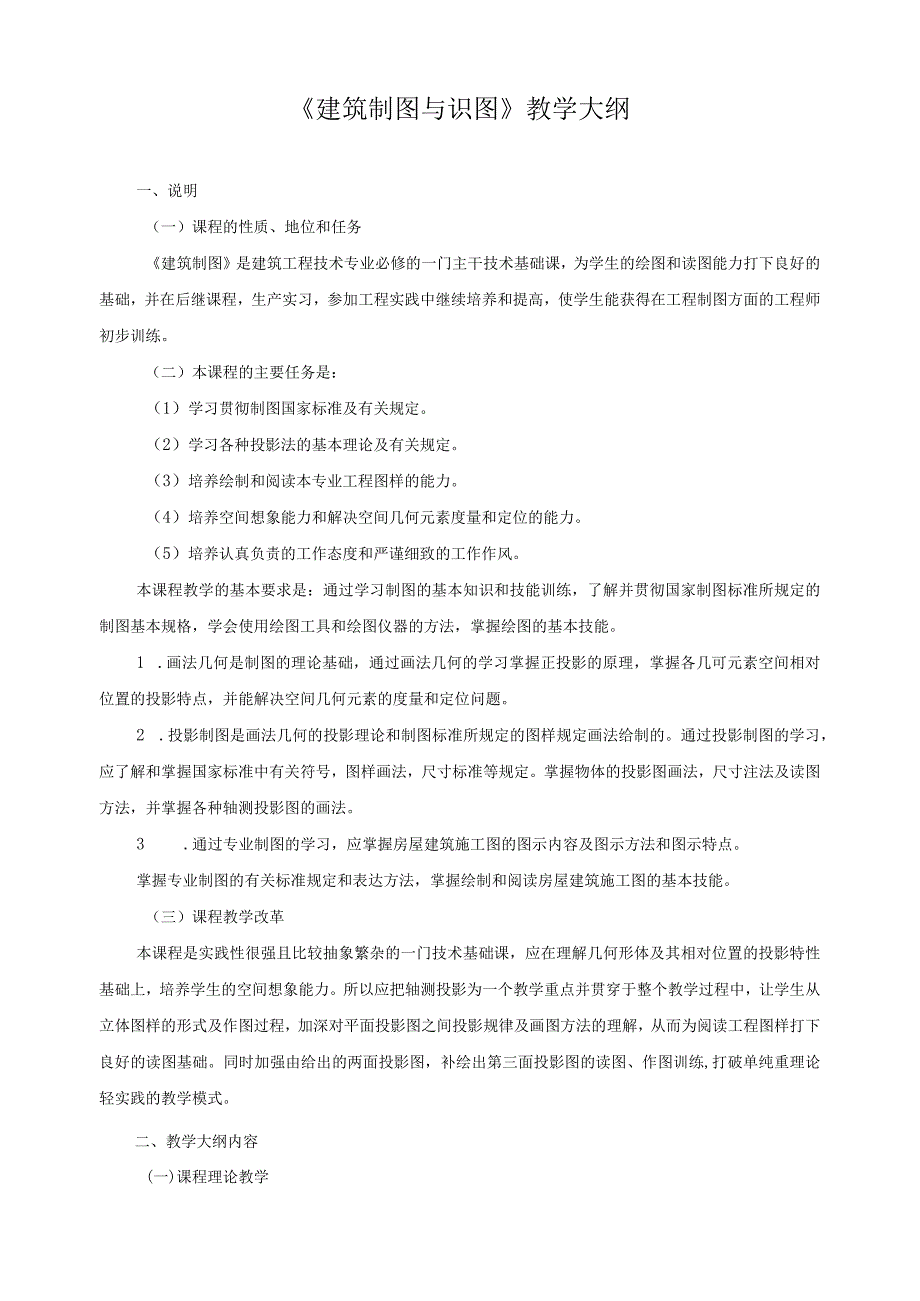

1、建筑制图与识图教学大纲一、说明（一）课程的性质、地位和任务建筑制图是建筑工程技术专业必修的一门主干技术基础课，为学生的绘图和读图能力打下良好的基础，并在后继课程，生产实习，参加工程实践中继续培养和提高，使学生能获得在工程制图方面的工程师初步训练。（二）本课程的主要任务是：（1）学习贯彻制图国家标准及有关规定。（2）学习各种投影法的基本理论及有关规定。（3）培养绘制和阅读本专业工程图样的能力。（4）培养空间想象能力和解决空间几何元素度量和定位的能力。（5）培养认真负责的工作态度和严谨细致的工作作风。本课程教学的基本要求是：通过学习制图的基本知识和技能训练，了解并贯彻国家制图标准所规定的制图基本规
2、格，学会使用绘图工具和绘图仪器的方法，掌握绘图的基本技能。1 .画法几何是制图的理论基础，通过画法几何的学习掌握正投影的原理，掌握各几可元素空间相对位置的投影特点，并能解决空间几何元素的度量和定位问题。2 .投影制图是画法几何的投影理论和制图标准所规定的图样规定画法给制的。通过投影制图的学习，应了解和掌握国家标准中有关符号，图样画法，尺寸标准等规定。掌握物体的投影图画法，尺寸注法及读图方法，并掌握各种轴测投影图的画法。3 .通过专业制图的学习，应掌握房屋建筑施工图的图示内容及图示方法和图示特点。掌握专业制图的有关标准规定和表达方法，掌握绘制和阅读房屋建筑施工图的基本技能。（三）课程教学改革本课

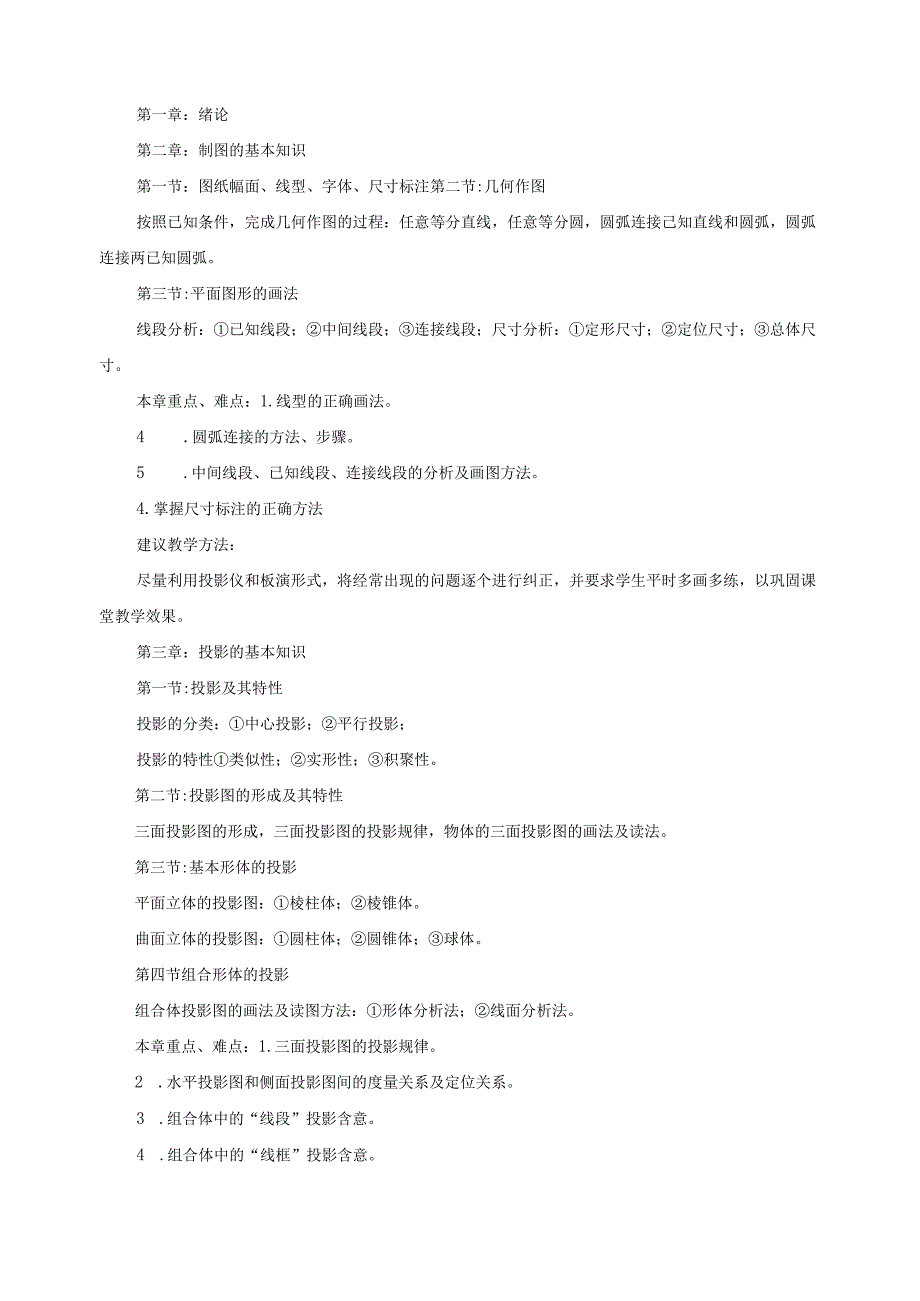

3、程是实践性很强且比较抽象繁杂的一门技术基础课，应在理解几何形体及其相对位置的投影特性基础上，培养学生的空间想象能力。所以应把轴测投影为一个教学重点并贯穿于整个教学过程中，让学生从立体图样的形式及作图过程，加深对平面投影图之间投影规律及画图方法的理解，从而为阅读工程图样打下良好的读图基础。同时加强由给出的两面投影图，补绘出第三面投影图的读图、作图训练,打破单纯重理论轻实践的教学模式。二、教学大纲内容(一)课程理论教学第一章：绪论第二章：制图的基本知识第一节：图纸幅面、线型、字体、尺寸标注第二节:几何作图按照已知条件，完成几何作图的过程：任意等分直线，任意等分圆，圆弧连接己知直线和圆弧，圆弧连接两
4、已知圆弧。第三节:平面图形的画法线段分析：已知线段；中间线段；连接线段；尺寸分析：定形尺寸；定位尺寸；总体尺寸。本章重点、难点：1.线型的正确画法。4 .圆弧连接的方法、步骤。5 .中间线段、已知线段、连接线段的分析及画图方法。4.掌握尺寸标注的正确方法建议教学方法：尽量利用投影仪和板演形式，将经常出现的问题逐个进行纠正，并要求学生平时多画多练，以巩固课堂教学效果。第三章：投影的基本知识第一节:投影及其特性投影的分类：中心投影；平行投影；投影的特性类似性；实形性；积聚性。第二节:投影图的形成及其特性三面投影图的形成，三面投影图的投影规律，物体的三面投影图的画法及读法。第三节:基本形体的投影平面

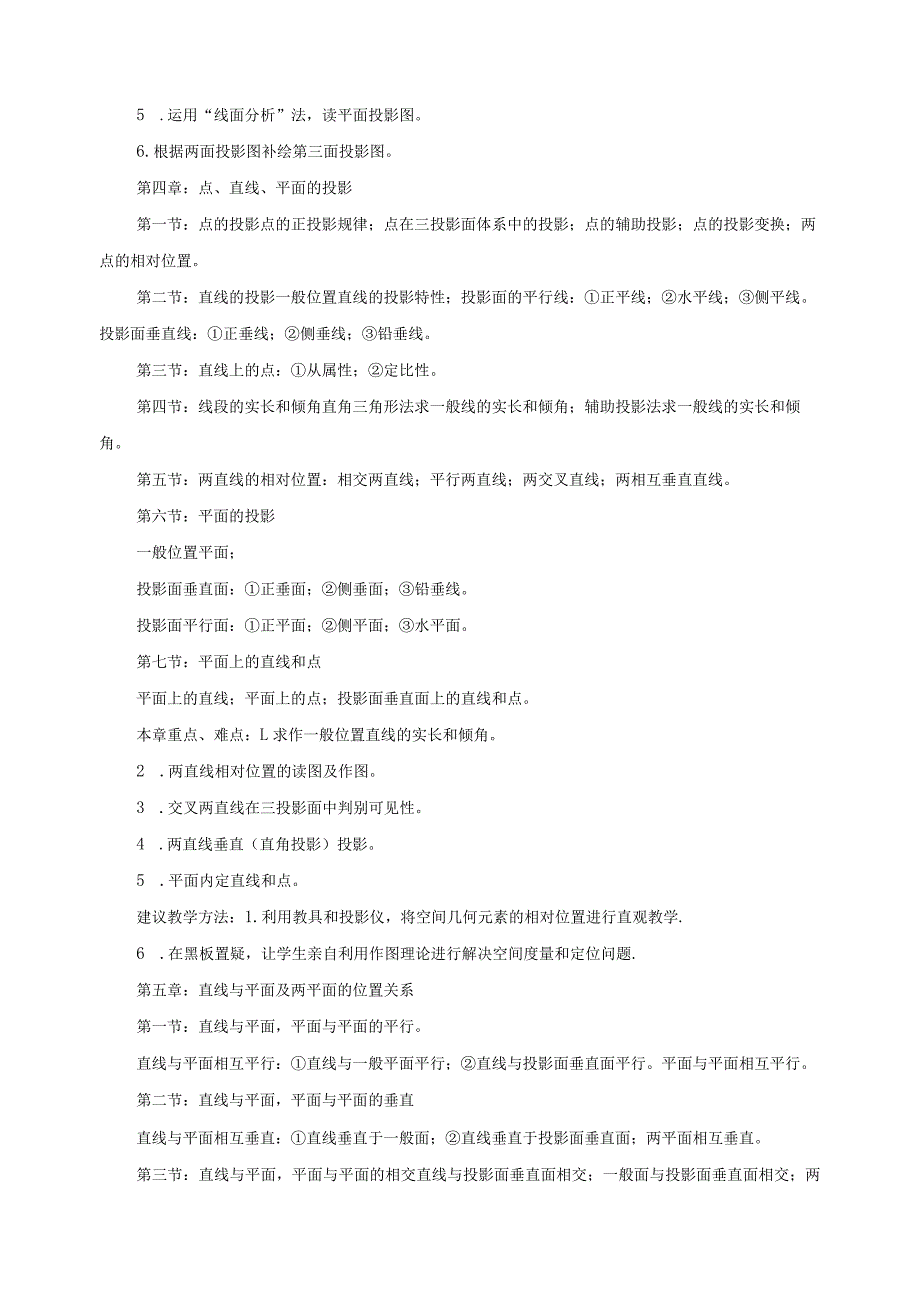

5、立体的投影图：棱柱体；棱锥体。曲面立体的投影图：圆柱体；圆锥体；球体。第四节组合形体的投影组合体投影图的画法及读图方法：形体分析法；线面分析法。本章重点、难点：1.三面投影图的投影规律。2 .水平投影图和侧面投影图间的度量关系及定位关系。3 .组合体中的“线段”投影含意。4 .组合体中的“线框”投影含意。5 .运用“线面分析”法，读平面投影图。6.根据两面投影图补绘第三面投影图。第四章：点、直线、平面的投影第一节：点的投影点的正投影规律；点在三投影面体系中的投影；点的辅助投影；点的投影变换；两点的相对位置。第二节：直线的投影一般位置直线的投影特性；投影面的平行线：正平线；水平线；侧平线。投影面
6、垂直线：正垂线；侧垂线；铅垂线。第三节：直线上的点：从属性；定比性。第四节：线段的实长和倾角直角三角形法求一般线的实长和倾角；辅助投影法求一般线的实长和倾角。第五节：两直线的相对位置：相交两直线；平行两直线；两交叉直线；两相互垂直直线。第六节：平面的投影一般位置平面；投影面垂直面：正垂面；侧垂面；铅垂线。投影面平行面：正平面；侧平面；水平面。第七节：平面上的直线和点平面上的直线；平面上的点；投影面垂直面上的直线和点。本章重点、难点：L求作一般位置直线的实长和倾角。2 .两直线相对位置的读图及作图。3 .交叉两直线在三投影面中判别可见性。4 .两直线垂直（直角投影）投影。5 .平面内定直线和点。
7、建议教学方法：1.利用教具和投影仪，将空间几何元素的相对位置进行直观教学.6 .在黑板置疑，让学生亲自利用作图理论进行解决空间度量和定位问题.第五章：直线与平面及两平面的位置关系第一节：直线与平面，平面与平面的平行。直线与平面相互平行：直线与一般平面平行；直线与投影面垂直面平行。平面与平面相互平行。第二节：直线与平面，平面与平面的垂直直线与平面相互垂直：直线垂直于一般面；直线垂直于投影面垂直面；两平面相互垂直。第三节：直线与平面，平面与平面的相交直线与投影面垂直面相交；一般面与投影面垂直面相交；两投影面垂直面相交。第四节：换面法设新投影的原则；求新投影的方法；用换面法解决六种空间问题：本章重点
8、、难点：1 .一般线与一般面相交求交点并判别可见性2 .设置新投影面的原则及求新投影的方法。3 .用一次变换投影面方法可解决的空间的几何元素度量和定位问题。建议教学方法:这部分内容是画法几何中的重点难点，比较抽象，作为初学者越到空间几何元素的度量和定位问题时往往束手无策，感到无从下手，教师应充分例举相关实例，用立体图和模型表现出空间的状态，提出问题及解决问题的方法，引导学生学会将空间问题进行分类，找出解决问题的方法，可起到事半功倍的效果。第六章：曲线与曲面第一节：曲线第二节：曲面的形成第三节：回转面曲面的投影特性：圆柱面垂直投影画时.，投影为一个圆和两矩形圆锥而轴线垂直投影面时，投影为一个圆和
9、两三角形。第四节：平螺旋面平螺旋轴的形成及作图法；螺旋楼梯的作图方法和步骤本章重点、难点：1.空间曲线的展开及投影。4 .正圆柱螺旋线的形成及作图方法。5 .回转面上定点的方法及步骤。6 .平螺旋面的形成及应用一一画螺旋楼梯的方法及作图步骤。建议教学方法：1.充分利用模型，投影仪，画立体图样，理顺曲面体表面定点的原理及作图方法。2 .利用学生对螺旋楼梯认知实例的感性认识，将平螺旋面的形成过程，作图原理与学生一起生成螺旋楼梯的投影图。既可调动学习积极性，还可使学生体会产参与工程实践的乐趣。第七章：截交线和相贯线第一节：概述第二节：截交线棱柱体的截交线求解方法；棱锥体的截交线求解方法；判别可见性；
10、圆柱体截交线种类及各作图方法步骤；圆锥体截交线种类及各作图方法、步骤；球体截交线求解方法。第三节：相贯线平面立体相贯线求解方法及判别可见性：棱柱与棱柱相贯；棱柱与棱锥相贯。平面立体与曲面主体相贯：平面立体与圆柱面相贯；平面立体与圆锥面相贯。曲面立体与曲面立体相贯:圆柱与圆柱相贯；圆柱与圆锥相贯;特殊位置相贯。本章重点、难点：1.平面截割平面立体产生的截交线为闭合空间平面折线的产生原理和求解方法，并判别可见性。3 .平面截割曲面主体产生的截交线为平面曲线产生原理和求解方法：素线法（2）纬圆法。4 .平面立体与平面立体相交产生的相贯线为空间平面折线的求解方法，步骤，比较抽象并判别可见性。5 .平面
11、立体与曲面立体相交产生的相贯线为空间曲线的求解方法，步骤。使用的方法:（1）素线法；（2）辅助平面法。建议教学方法：1.利用教具可组合分解性，将求解截交线，相贯线的方法，步骤进行直观教学。2.在课堂上提出实际截交，相贯的实例和学生开展互动式教学让学生纠正特意设定的错误和纠正学生出现的错误，可活气氛和提升教学效果。第八章：建筑形体的表达方法第一节：建筑形体的画法第二节：投影选择第三节：建筑形体的尺寸标注尺寸的种类：定形尺寸；定位尺寸；总体尺寸。第四节：剖面图画法剖面图的形成与标记及画法；剖面图的种类：全剖面图半剖面图阶梯剖面图局部剖面图。第五节：断面图画法移出断面图的画法及标记；重合断面图的画法
12、及标记第六节：简化画法第七节：建筑形体投影图的读法形体分析法阅读投影图；线面分析法读图投影图本章重点、难点：1.多面投影图的形成及内在联系规律2 .剖面图和断面图的区别及它们在标注方法，画法上的不同3 .剖面图和断面图的区别及它们在标注方法，画法上的不同4 .剖面图和断面图是“假想切开形体”的，所以比轴抽象，应强调这一表现手法的原理和方法。5 .画剖面图和断面图的注意事项第九章：轴测投影第一节：概述第二节：正轴测图正等测投影图的轴间角和轴向变形系数的确定；正轴测投影图的投影特点：平行性度量性；正等测投影图的作图方法、步骤；轴测图的四种投射方向第三节：斜轴测图斜轴测图：正面斜轴测图；水平斜轴测图
13、。本章重点、难点：1 .轴测图与正投影图的不同及其作用2 .在投影图上标定绘制轴测图的坐标厚点（度量尺寸的起点）3 .轴测投影图的性质和图示特点4.轴测图的选择（俯视和仰视）4 议教学方法：1.利用轴测投影的平行性特性，在黑板上演示作各种类型的正等测投影图和典型形体轴测图的作图方法和步骤。5 .引导学生模仿教师作图思路，当堂作出形体的三维立体图样，有助于学生阅读正投影图。第十章：建筑施工图第一节：概述第二节：总平面图第三节：建筑平面图建筑平面图的图示方法及作用：反映房屋的平面形状、大小和房间布置，墙、柱位置及大小厚度；图小内容；尺寸的标注；常用符号：轴线编号；材料符号。第四节：建筑立面图第五节
14、：建筑剖面图建筑剖面图的图示方法用作用：反映房屋竖向构造、分层情况、相对位置关系；图示内容；尺寸的标注；规定画法。第六节：建筑施工图的绘制第七节：建筑详图建筑详图的作用：是平、立、剖面图的重要补充图样；常用比例尺、墙身、楼梯的详图、画法、索引标志的使用及作用。本章重点、难点：1.建筑平面图的形成方法，图示方法及作用6 .画平面图的注意事项及规定画法7 .平面图的尺寸标注规则及注意事项8 .建筑剖面图的形成、图示方法及作用9 .剖切平面的位置、选择和数量选择10 建筑剖面图的尺寸标注规则及注意事项11 建筑详图的形成及作用12 楼梯，墙身详图的选择和画法13 教学方法：L本章内容应把平、立、剖、
15、详4种图样作为一个整体来对待，各种图样间应相互呼应，并严格按投影规律，相应比例尺表达。2.阅读平、立、剖、详图是每个学生必须完全掌握的基本技能，可先从中等，复杂房屋建筑图样入手，掌握读图方法和要领进而阅读复杂的房屋建筑图，为今后参加工程实践打较好的绘图、读图基础。第十一章：结构施工图第一节：概述第二节：钢筋混凝土结构图图示内容及规定画法；钢筋种类及画法；画断面图及钢筋位置标记表达方法。第三节：基础图本章重点、难点：1.钢筋混凝土结构图中钢筋中布置与画法。2.构件断面图画法，钢筋断面在断面图中的位置关系。3.钢筋详图的表达及钢筋表的表达。4.基础平面图的阅读及断面图表达。建议教学方法：利用投影胶片和模型，把梁、板、柱构件的施工图表达方法进行现场讲解。先概括了解各视图和断面图的表达方法。看清各种钢筋的规格，形式，数量和配置情况，综合想象整个构件内的钢筋配置情况。第十二章：给水排水第一节：概述第二节：室内管网平面布置图室内给水工程
