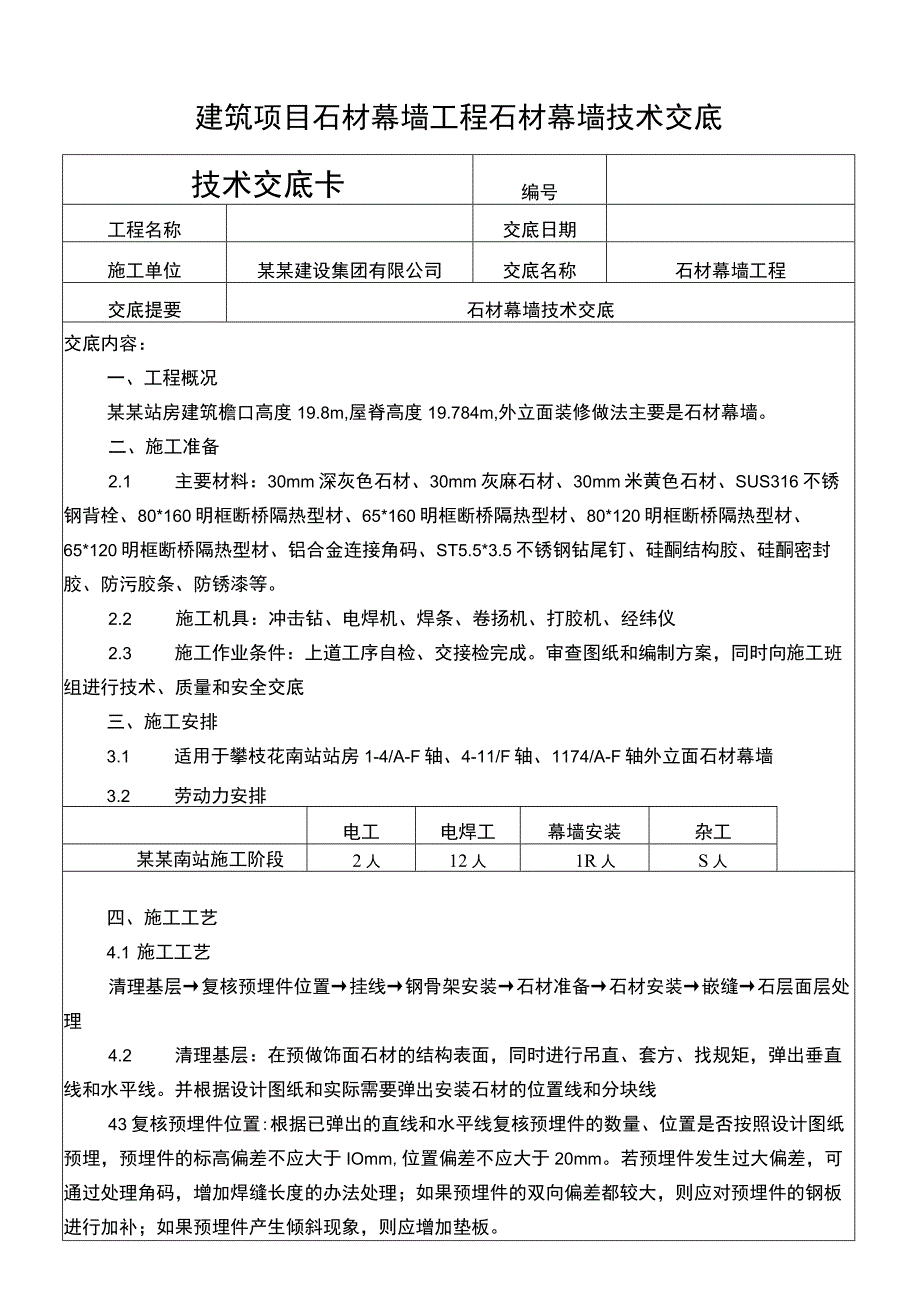

1、建筑项目石材幕墙工程石材幕墙技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称石材幕墙工程交底提要石材幕墙技术交底交底内容：一、工程概况某某站房建筑檐口高度19.8m,屋脊高度19.784m,外立面装修做法主要是石材幕墙。二、施工准备2.1 主要材料：30mm深灰色石材、30mm灰麻石材、30mm米黄色石材、SUS316不锈钢背栓、80*160明框断桥隔热型材、65*160明框断桥隔热型材、80*120明框断桥隔热型材、65*120明框断桥隔热型材、铝合金连接角码、ST5.5*3.5不锈钢钻尾钉、硅酮结构胶、硅酮密封胶、防污胶条、防锈漆等。2.2 施工机具：冲击钻、电焊
2、机、焊条、卷扬机、打胶机、经纬仪2.3 施工作业条件：上道工序自检、交接检完成。审查图纸和编制方案，同时向施工班组进行技术、质量和安全交底三、施工安排3.1 适用于攀枝花南站站房1-4/A-F轴、4-11/F轴、1174/A-F轴外立面石材幕墙3.2 劳动力安排电工电焊工幕墙安装杂工某某南站施工阶段2人12人1R人S人四、施工工艺4.1 施工工艺清理基层复核预埋件位置挂线钢骨架安装石材准备石材安装嵌缝石层面层处理4.2 清理基层：在预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线43复核预埋件位置:根据已弹出的直线和水
3、平线复核预埋件的数量、位置是否按照设计图纸预埋，预埋件的标高偏差不应大于IOmm,位置偏差不应大于20mm。若预埋件发生过大偏差，可通过处理角码，增加焊缝长度的办法处理；如果预埋件的双向偏差都较大，则应对预埋件的钢板进行加补；如果预埋件产生倾斜现象，则应增加垫板。4.4 挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，最好弹在离大角20Cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用1.0如L2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为810kg,上端挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固

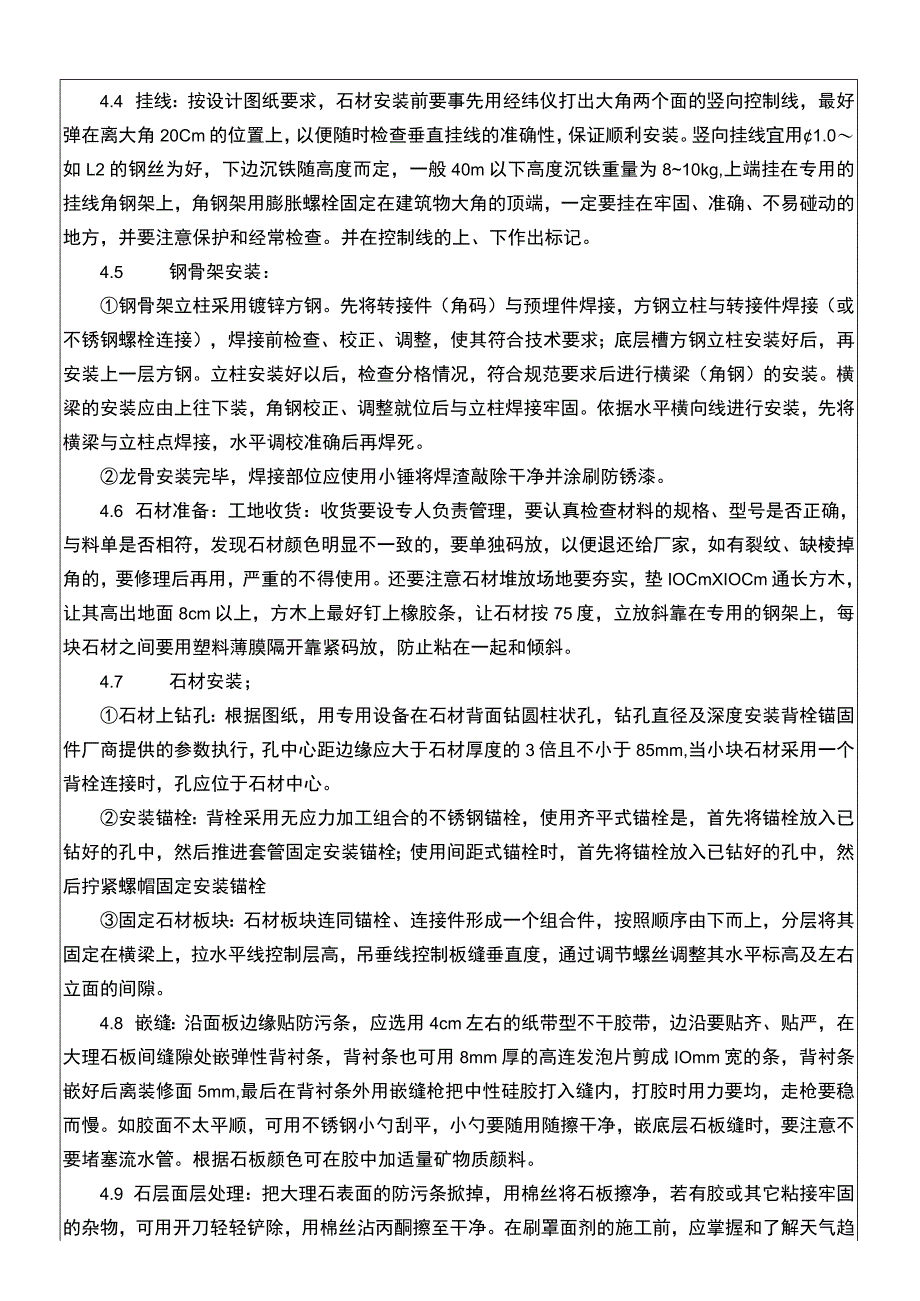

4、、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。4.5 钢骨架安装：钢骨架立柱采用镀锌方钢。先将转接件（角码）与预埋件焊接，方钢立柱与转接件焊接（或不锈钢螺栓连接），焊接前检查、校正、调整，使其符合技术要求；底层槽方钢立柱安装好后，再安装上一层方钢。立柱安装好以后，检查分格情况，符合规范要求后进行横梁（角钢）的安装。横梁的安装应由上往下装，角钢校正、调整就位后与立柱焊接牢固。依据水平横向线进行安装，先将横梁与立柱点焊接，水平调校准确后再焊死。龙骨安装完毕，焊接部位应使用小锤将焊渣敲除干净并涂刷防锈漆。4.6 石材准备：工地收货：收货要设专人负责管理，要认真检查材料的
5、规格、型号是否正确，与料单是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。还要注意石材堆放场地要夯实，垫IOCmXIOCm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75度，立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。4.7 石材安装；石材上钻孔：根据图纸，用专用设备在石材背面钻圆柱状孔，钻孔直径及深度安装背栓锚固件厂商提供的参数执行，孔中心距边缘应大于石材厚度的3倍且不小于85mm,当小块石材采用一个背栓连接时，孔应位于石材中心。安装锚栓：背栓采用无应力加工组合的不锈
6、钢锚栓，使用齐平式锚栓是，首先将锚栓放入已钻好的孔中，然后推进套管固定安装锚栓；使用间距式锚栓时，首先将锚栓放入已钻好的孔中，然后拧紧螺帽固定安装锚栓固定石材板块：石材板块连同锚栓、连接件形成一个组合件，按照顺序由下而上，分层将其固定在横梁上，拉水平线控制层高，吊垂线控制板缝垂直度，通过调节螺丝调整其水平标高及左右立面的间隙。4.8 嵌缝：沿面板边缘贴防污条，应选用4cm左右的纸带型不干胶带，边沿要贴齐、贴严，在大理石板间缝隙处嵌弹性背衬条，背衬条也可用8mm厚的高连发泡片剪成IOmm宽的条，背衬条嵌好后离装修面5mm,最后在背衬条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如

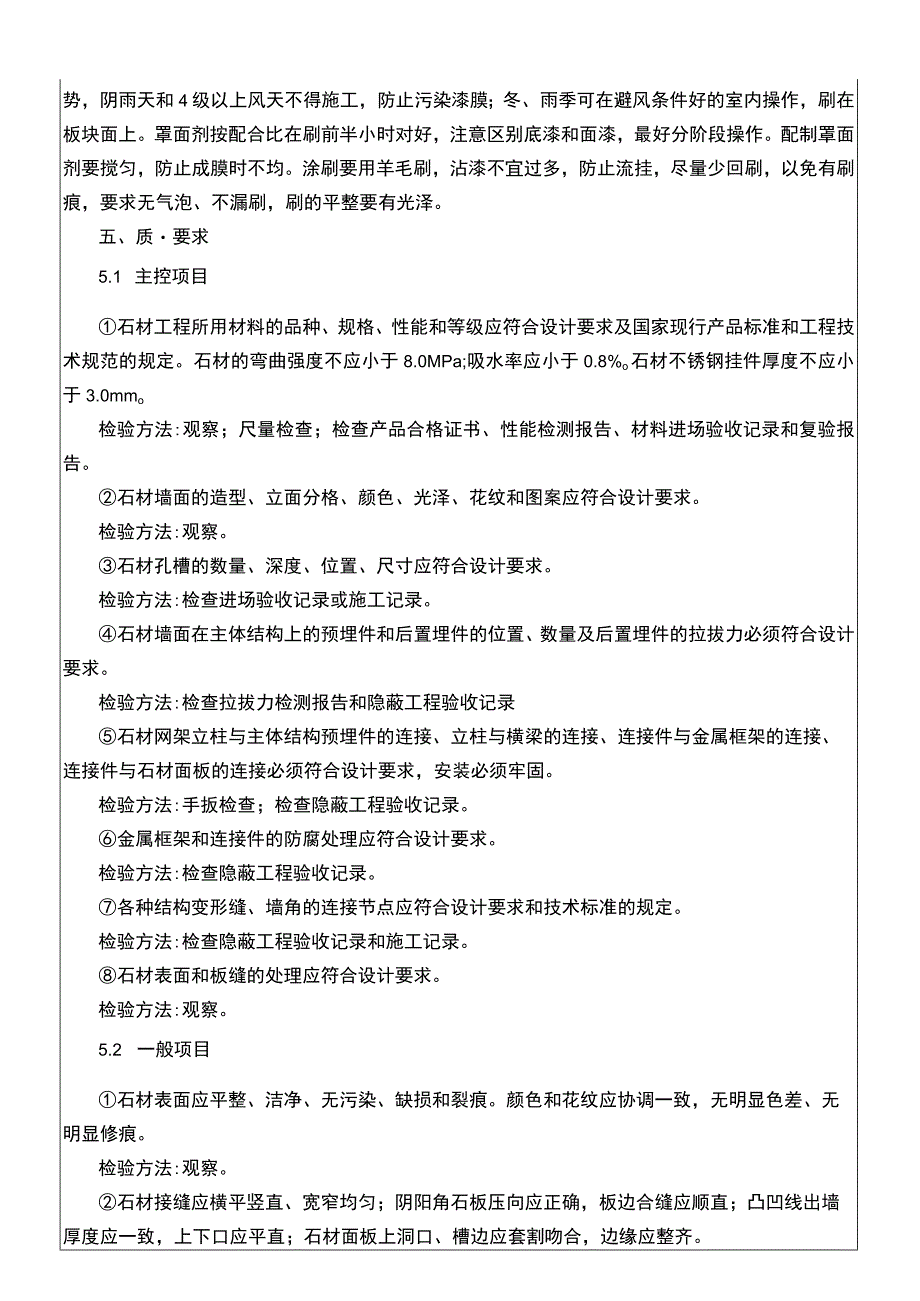

7、胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。4.9 石层面层处理：把大理石表面的防污条掀掉，用棉丝将石板擦净，若有胶或其它粘接牢固的杂物，可用开刀轻轻铲除，用棉丝沾丙酮擦至干净。在刷罩面剂的施工前，应掌握和了解天气趋势，阴雨天和4级以上风天不得施工，防止污染漆膜；冬、雨季可在避风条件好的室内操作，刷在板块面上。罩面剂按配合比在刷前半小时对好，注意区别底漆和面漆，最好分阶段操作。配制罩面剂要搅匀，防止成膜时不均。涂刷要用羊毛刷，沾漆不宜过多，防止流挂，尽量少回刷，以免有刷痕，要求无气泡、不漏刷，刷的平整要有光泽
8、。五、质要求5.1 主控项目石材工程所用材料的品种、规格、性能和等级应符合设计要求及国家现行产品标准和工程技术规范的规定。石材的弯曲强度不应小于8.0MPa;吸水率应小于0.8%o石材不锈钢挂件厚度不应小于3.0mmo检验方法:观察；尺量检查；检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。石材墙面的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。检验方法:观察。石材孔槽的数量、深度、位置、尺寸应符合设计要求。检验方法:检查进场验收记录或施工记录。石材墙面在主体结构上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。检验方法:检查拉拔力检测报告和隐蔽工程验收记
9、录石材网架立柱与主体结构预埋件的连接、立柱与横梁的连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计要求，安装必须牢固。检验方法:手扳检查；检查隐蔽工程验收记录。金属框架和连接件的防腐处理应符合设计要求。检验方法:检查隐蔽工程验收记录。各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法:检查隐蔽工程验收记录和施工记录。石材表面和板缝的处理应符合设计要求。检验方法:观察。5.2 一般项目石材表面应平整、洁净、无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差、无明显修痕。检验方法:观察。石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凸凹线
10、出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。检验方法:观察；尺量检查。石材干挂墙面允许偏差和检验方法应符合下表的规定:石材干挂墙面允许偏差和检验方法项次项目允许偏差(mm)检验方法光面毛面1立面垂直度33用2m托线板和尺量检查2表面平整度23用2m托线板和尺量检查3阴阳角方正24用20cm方尺和塞尺检查4接缝平直34用5m小线和尺量检查5墙裙上口平直23用5m小线和尺量检查6接缝高低差1用钢板短尺和塞尺检查7接缝宽度12用尺量检查5.3 常见质量通病：材料质量通病:幕墙表面不平整，有色差。产生原因：a.骨架材料型号、材质不符合设计要求,用料端面偏小，杆件有扭曲变形
11、现象。b.所采用的锚栓无产品合格证，无物理力学性能测试报告。c.石材加工尺寸与现场实际尺寸不符，或与其他装饰工程发生矛盾。d.石材色差大，颜色不均匀。防治措施a.骨架结构必须有相应资质登记证明的设计部门设计，按设计要求选购合格产品。b.设计要提出锚栓的物理力学性能要求，选择正规厂家牌号产品，施工单位要严格采购的检测和验货的手续。c.加强现场的统一测量放线，提高测量放线精度，加工前绘制放样加工图，并严格按放样图加工。d.要加强到产地选材的工作,不能单凭小样板确定材种，加工后要进行试铺配色。安装质量通病:骨架竖框的垂直度、横梁的水平度偏差较大。产生原因：a.锚栓松动不牢，垫片太厚。b.石材缺棱掉角
12、。c.石材安装完成但不平整。d.防火保温材料接缝不严。防治措施a.提高测量放线的精度,所用的测量仪器要检验合格，安装时加强检测和自验挂件尺寸要能适用土建的误差，垫片太厚会降低锚栓的承载拉力。d.不要用质地太脆的石材。e.要用小型机具和工具，解决施工安装时人工扛抬搬运容易造成破损棱角的问题。f.一定要控制将挂件调平和用螺栓锁紧后再安装石材。g.不能将测量和加工误差积累。h.施工难度并不大，要选用良好的锚钉和胶粘剂，铺放时要仔细。注胶与胶缝质量通病:板缝不饱满，有胶痕。产生原因：a.密封胶开裂、不严密。b.胶中有硅油渗出污染板面。c.板（销）孔中未注胶（环氧树脂粘胶剂）。防治措施：a.必须选用柔软
13、、弹性好、适用寿命长的耐候胶，一般宜选用硅酮胶。b.施工时要用清洁剂将石材表面污物擦净。c.胶缝宽度和深度不能太小，施工是精心揉作，不漏封。d.应选用石材专用嵌缝胶（耐候硅酮密封胶）。f要严格按照设计要求施工。六、成品保护6.1 吊装或水平运输过程中对石材应轻起轻落，避免碰撞和与硬物摩擦；吊装前应细致检查包装的牢固性。6.2 物料摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触;。6.3 幕墙施工采取先下后上的顺序，为避免破坏已完工的产品。施工过程中必须做好保护，防止坠落物损伤成品。施工过程中铁件焊接必须有接火容器，防止电焊火花飞溅损伤单元体及
14、其他材料。做防腐时避免油漆掉在各产品上。6.4 认真贯彻合理施工顺序，少数工种（水、电、通风、设备安装等）的活应做在前面，防止损坏、污染外挂石材饰面板。6.5 拆改架子和上料时，严禁碰撞干挂石材饰面板。6.6 完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。6.7 刷罩面剂未干燥前要保持施工环境的干净。6.8 已完工的外挂石材应设专人看管，遇有危害成品的行为，应立即制止，并严肃处理。七、安全环保与绿色施工措施7.1 严禁使用过期或不合格的硅酮耐候密封胶、硅酮结构密封胶以及其他密封材料7.2 施工过程中应作好安全技术交底，劳保工具应配备齐全；7.3 施工机具在使用前必须进行严格检验7.4 幕墙安装作业时，搭设双排脚手架，外立面满挂绿色密目网，操作层应满铺脚手板，脚手板搭设严禁出现探头板。7.5 应注意防止密封材料在使用时产生溶剂中毒。7.6 作好施工现场材料堆场、仓库等的防火工作，并安排专门的仓库保管员。7.7 在现场进行装配式，应避免在大风、高温、高湿的天气下以及灰尘较多的区域里进行。交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
