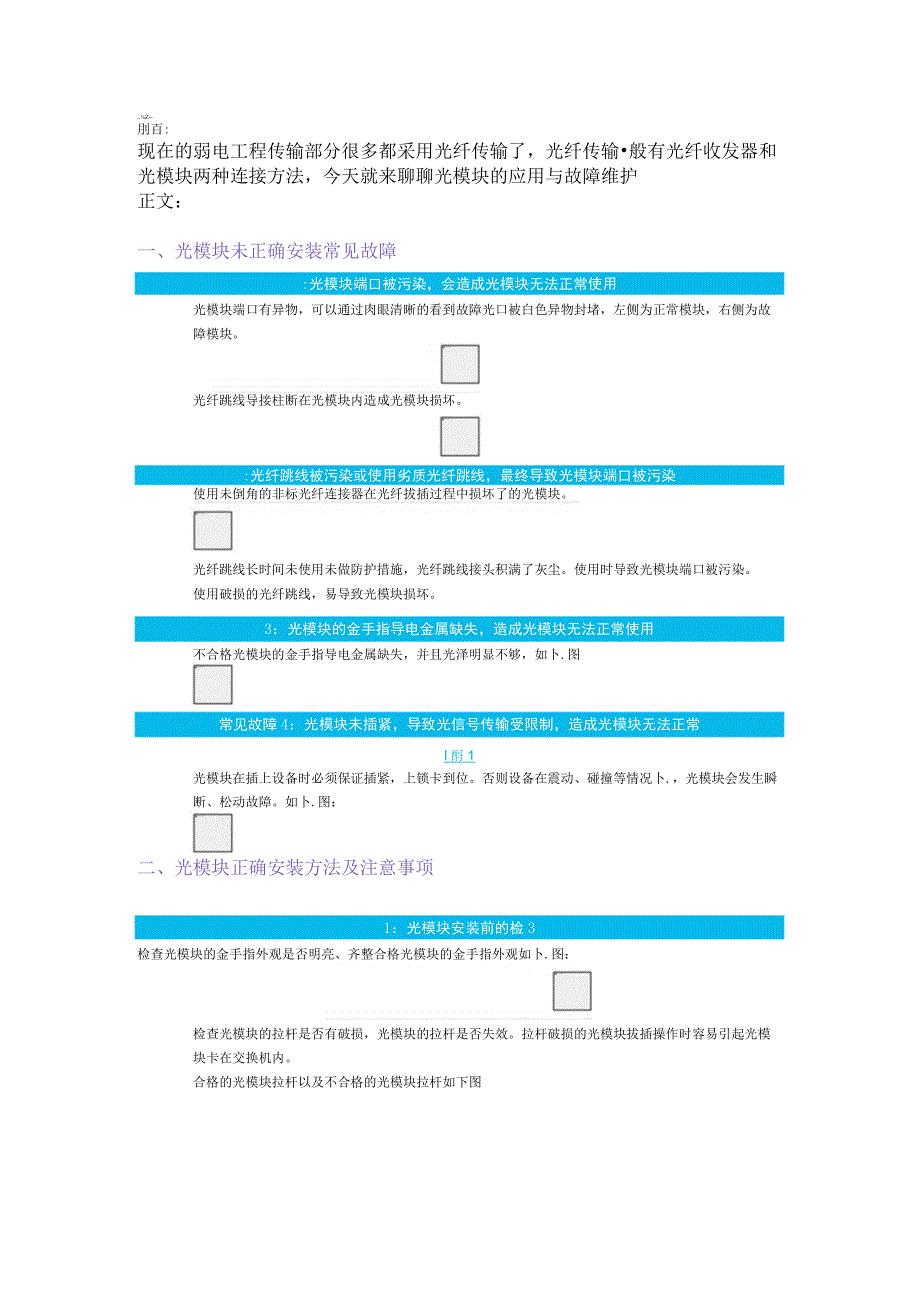

弱电工程光模块安装与维护方法2017-7-25.docx_第1页
第1页 / 共3页

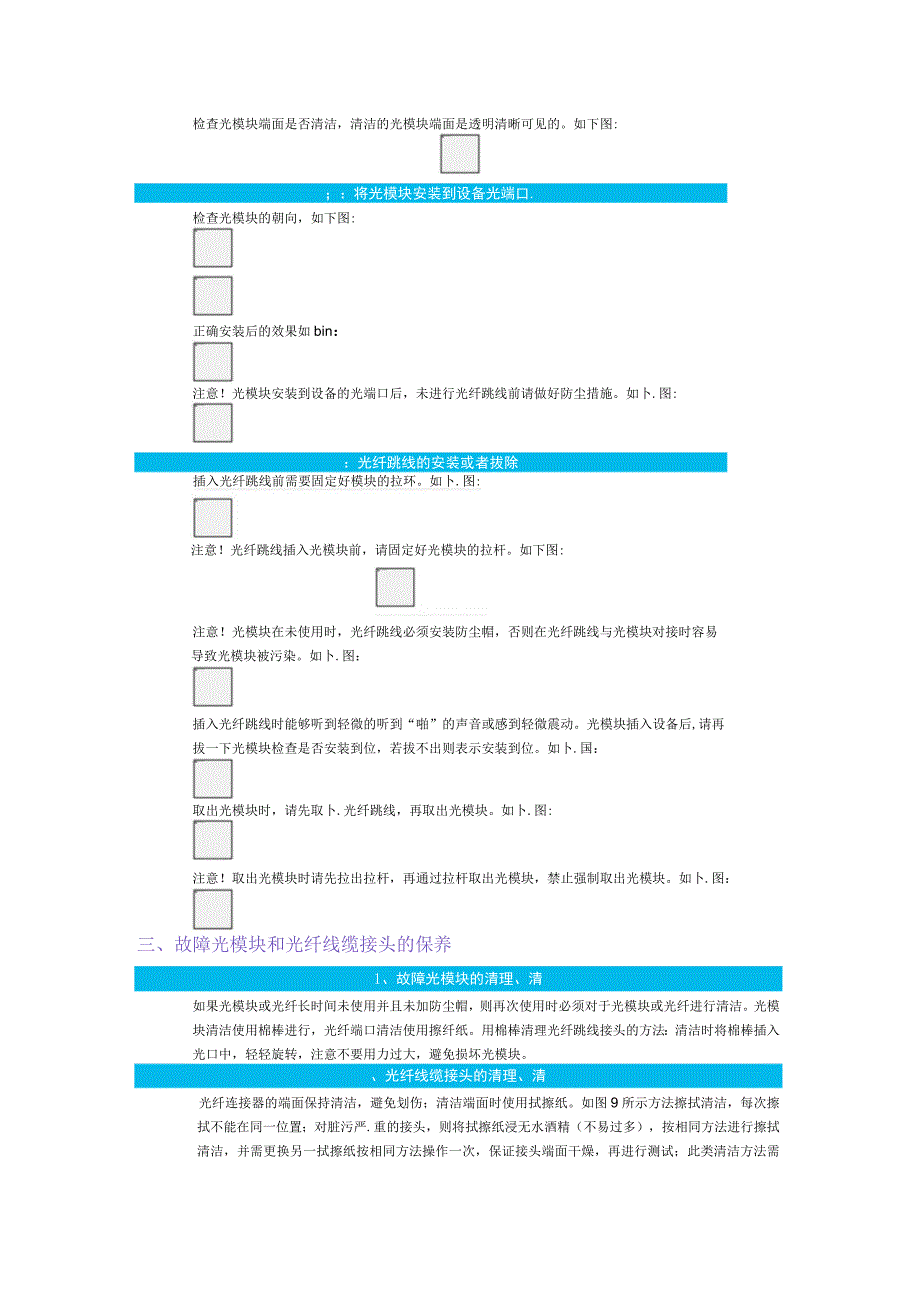

弱电工程光模块安装与维护方法2017-7-25.docx_第2页
第2页 / 共3页
弱电工程光模块安装与维护方法2017-7-25.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电工程光模块安装与维护方法2017-7-25.docx》由会员分享,可在线阅读,更多相关《弱电工程光模块安装与维护方法2017-7-25.docx(3页珍藏版)》请在第壹文秘上搜索。

1、,.Z-刖百:现在的弱电工程传输部分很多都采用光纤传输了,光纤传输般有光纤收发器和光模块两种连接方法,今天就来聊聊光模块的应用与故障维护正文:一、光模块未正确安装常见故障:光模块端口被污染,会造成光模块无法正常使用光模块端口有异物,可以通过肉眼清晰的看到故障光口被白色异物封堵,左侧为正常模块,右侧为故障模块。光纤跳线导接柱断在光模块内造成光模块损坏。:光纤跳线被污染或使用劣质光纤跳线,最终导致光模块端口被污染使用未倒角的非标光纤连接器在光纤拔插过程中损坏了的光模块。光纤跳线长时间未使用未做防护措施,光纤跳线接头积满了灰尘。使用时导致光模块端口被污染。使用破损的光纤跳线,易导致光模块损坏。3:光

2、模块的金手指导电金属缺失,造成光模块无法正常使用不合格光模块的金手指导电金属缺失,并且光泽明显不够,如卜.图常见故障4:光模块未插紧,导致光信号传输受限制,造成光模块无法正常I酹1光模块在插上设备时必须保证插紧,上锁卡到位。否则设备在震动、碰撞等情况卜.,光模块会发生瞬断、松动故障。如卜.图:二、光模块正确安装方法及注意事项1:光模块安装前的检3检查光模块的金手指外观是否明亮、齐整合格光模块的金手指外观如卜.图:检查光模块的拉杆是否有破损,光模块的拉杆是否失效。拉杆破损的光模块拔插操作时容易引起光模块卡在交换机内。合格的光模块拉杆以及不合格的光模块拉杆如下图检查光模块端面是否清洁,清洁的光模块

3、端面是透明清晰可见的。如下图:;:将光模块安装到设备光端口.检查光模块的朝向,如下图:正确安装后的效果如bin:注意!光模块安装到设备的光端口后,未进行光纤跳线前请做好防尘措施。如卜.图::光纤跳线的安装或者拔除插入光纤跳线前需要固定好模块的拉环。如卜.图:注意!光纤跳线插入光模块前,请固定好光模块的拉杆。如下图:注意!光模块在未使用时,光纤跳线必须安装防尘帽,否则在光纤跳线与光模块对接时容易导致光模块被污染。如卜.图:插入光纤跳线时能够听到轻微的听到“啪”的声音或感到轻微震动。光模块插入设备后,请再拔一下光模块检查是否安装到位,若拔不出则表示安装到位。如卜.国:取出光模块时,请先取卜.光纤跳

4、线,再取出光模块。如卜.图:注意!取出光模块时请先拉出拉杆,再通过拉杆取出光模块,禁止强制取出光模块。如卜.图:三、故障光模块和光纤线缆接头的保养1、故障光模块的清理、清如果光模块或光纤长时间未使用并且未加防尘帽,则再次使用时必须对于光模块或光纤进行清洁。光模块清洁使用棉棒进行,光纤端口清洁使用擦纤纸。用棉棒清理光纤跳线接头的方法:清洁时将棉棒插入光口中,轻轻旋转,注意不要用力过大,避免损坏光模块。、光纤线缆接头的清理、清光纤连接器的端面保持清洁,避免划伤;清洁端面时使用拭擦纸。如图9所示方法擦拭清洁,每次擦拭不能在同一位置;对脏污严.重的接头,则将拭擦纸浸无水酒精(不易过多),按相同方法进行擦拭清洁,并需更换另一拭擦纸按相同方法操作一次,保证接头端面干燥,再进行测试;此类清洁方法需注意擦拭长度要足够,才能保证清洁效果,并且不能在相同位置重复擦拭;此类拭擦纸卷张可按图示方向擦拭4次:也可以使用擦纤盒如图1113所示进行清洁。注意:拭擦过程中,严禁不同方向来回拭擦端面,或用拭擦纸360度拭擦端面,以免造成端面磨损。薛哥总结:每天一篇文章,每天进步一点,我们一起成长,共同进步,成就自己!好的文章分享出去,分享是一种美德,帮助别人就是帮助自己如果您在学习弱电行业知识的时遇到问题,不能解决的时候,可以咨询我!我愿意为那些刚入行的人提供一点帮助。欢迎大家加我的微信号:81113907
