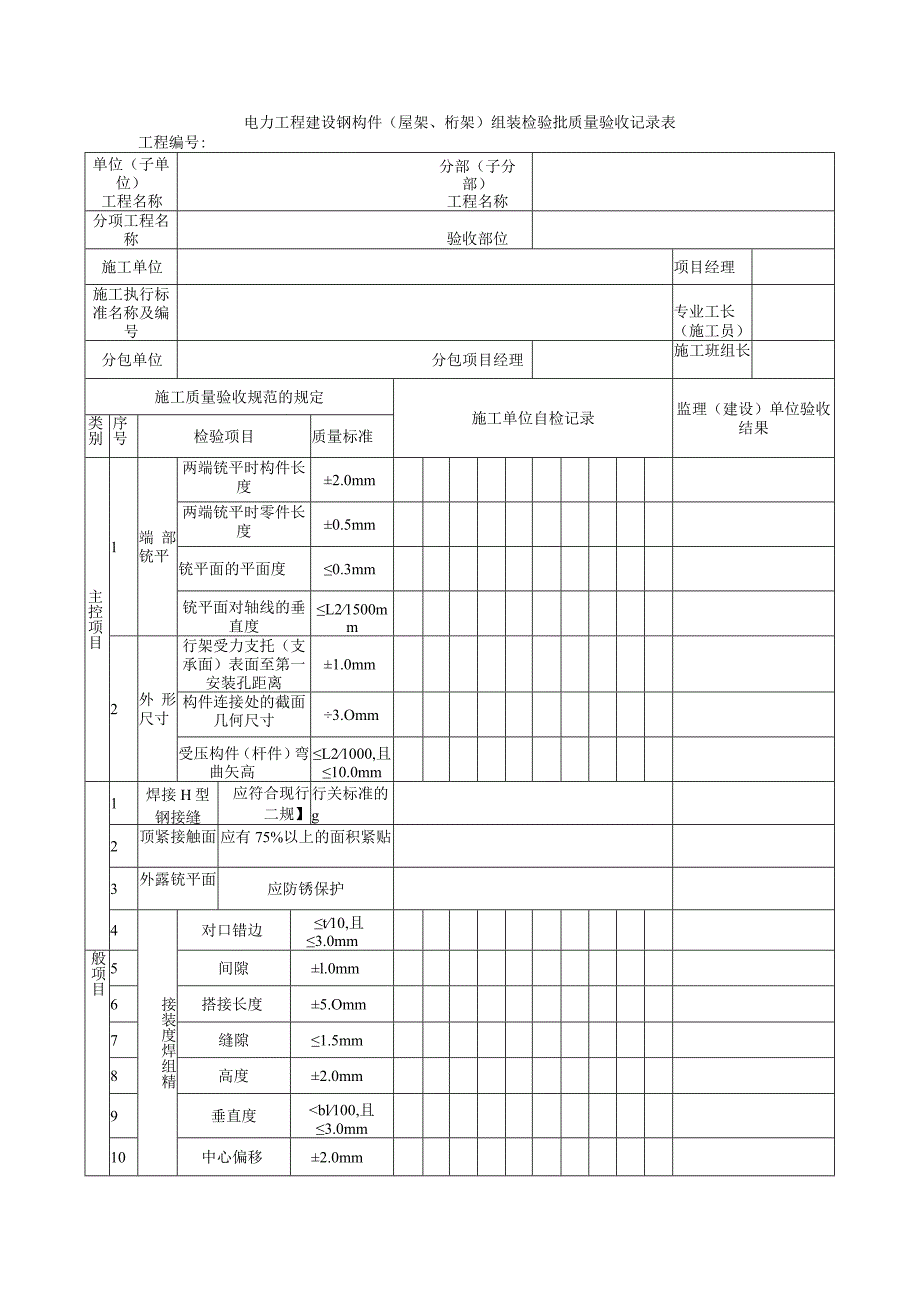

1、电力工程建设钢构件(屋架、桁架)组装检验批质量验收记录表工程编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长施工质量验收规范的规定施工单位自检记录监理(建设)单位验收结果类别序号检验项目质量标准主控项目1端部铳平两端铳平时构件长度2.0mm两端铳平时零件长度0.5mm铳平面的平面度0.3mm铳平面对轴线的垂直度L21500mm2外形尺寸行架受力支托(支承面)表面至第一安装孔距离1.0mm构件连接处的截面几何尺寸3.Omm受压构件(杆件)弯曲矢高L21000,且10.0mm1焊接H型钢接缝

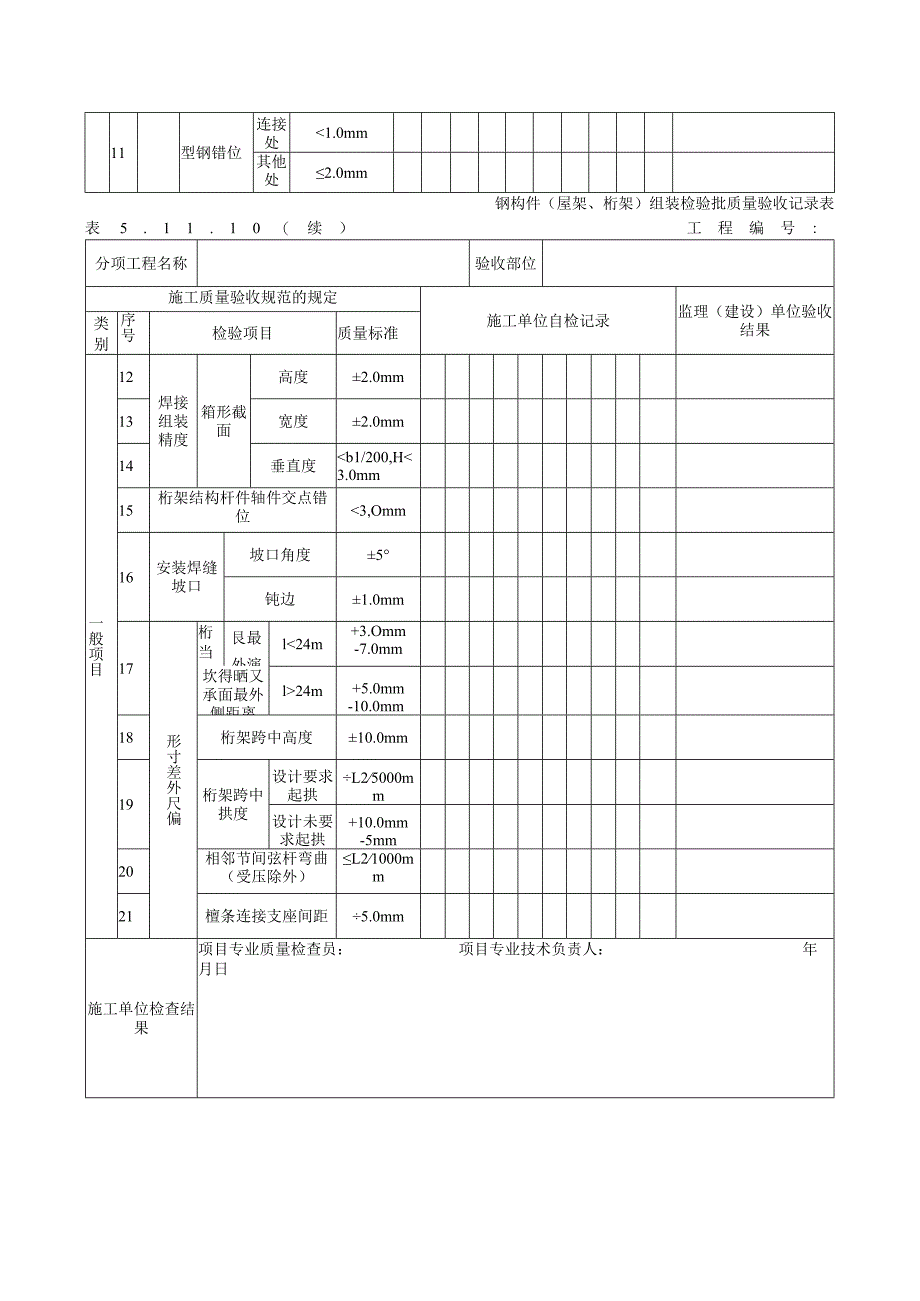

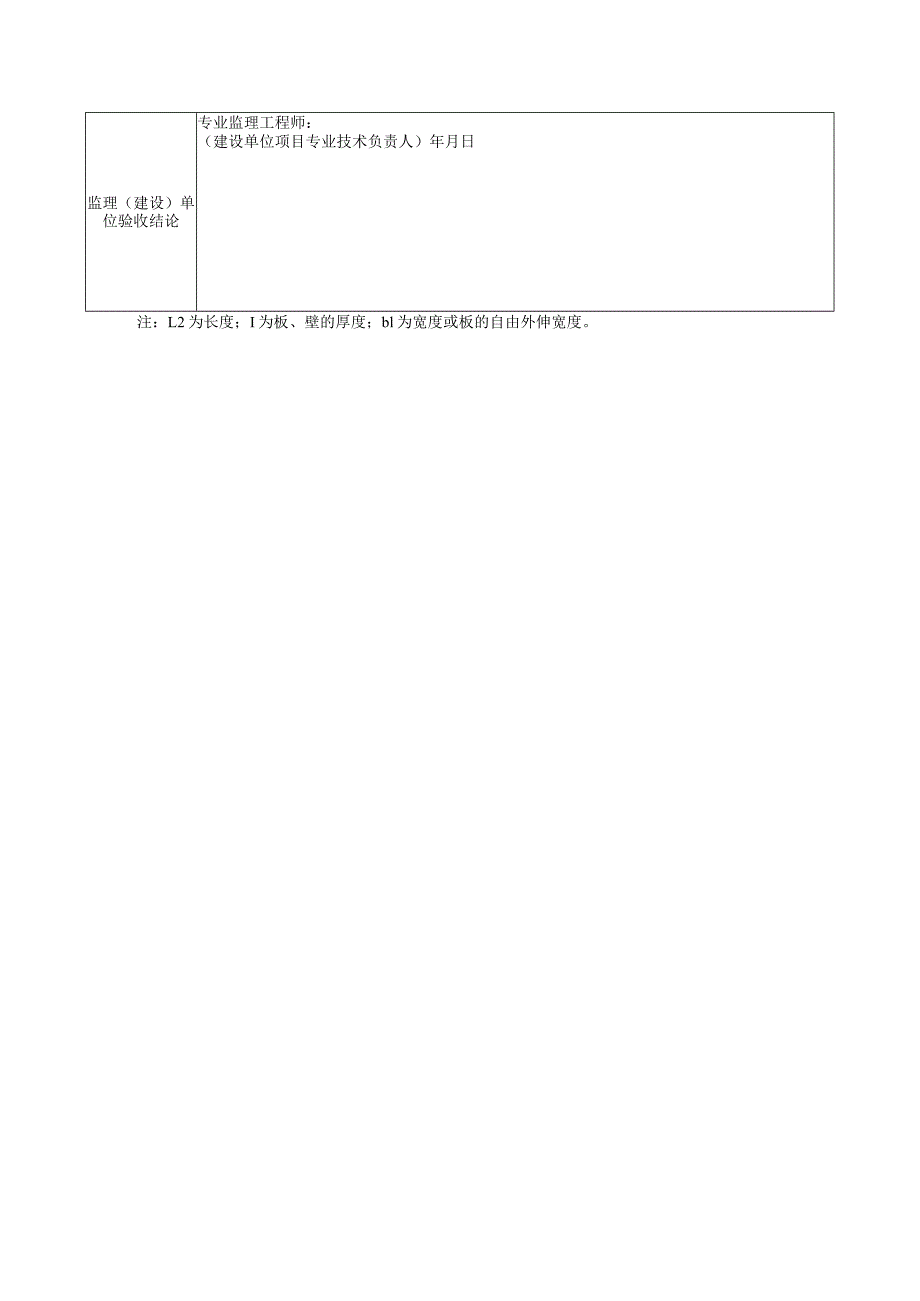

2、应符合现行二规】行关标准的g2顶紧接触面应有75%以上的面积紧贴3外露铳平面应防锈保护4接装度焊组精对口错边t10,且3.0mm般项目5间隙l.0mm6搭接长度5.Omm7缝隙1.5mm8高度2.0mm9垂直度bl100,且3.0mm10中心偏移2.0mm11型钢错位连接处1.0mm其他处2.0mm钢构件(屋架、桁架)组装检验批质量验收记录表表5.11.10(续)工程编号:分项工程名称验收部位施工质量验收规范的规定施工单位自检记录监理(建设)单位验收结果类别序号检验项目质量标准一般项目12焊接组装精度箱形截面高度2.0mm13宽度2.0mm14垂直度b1/200,H3.0mm15桁架结构杆件轴件交点错位3,Omm16安装焊缝坡口坡口角度5钝边1.0mm17形寸差外尺偏桁当艮最外演个孔l24m+5.0mm-10.0mm18桁架跨中高度10.0mm19桁架跨中拱度设计要求起拱L25000mm设计未要求起拱+10.0mm-5mm20相邻节间弦杆弯曲(受压除外)L21000mm21檀条连接支座间距5.0mm施工单位检查结果项目专业质量检查员:项目专业技术负责人:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日注:L2为长度;I为板、壁的厚度;bl为宽度或板的自由外伸宽度。
