《研究碳化养护和蒸压养护的区别.docx》由会员分享，可在线阅读，更多相关《研究碳化养护和蒸压养护的区别.docx（3页珍藏版）》请在第壹文秘上搜索。

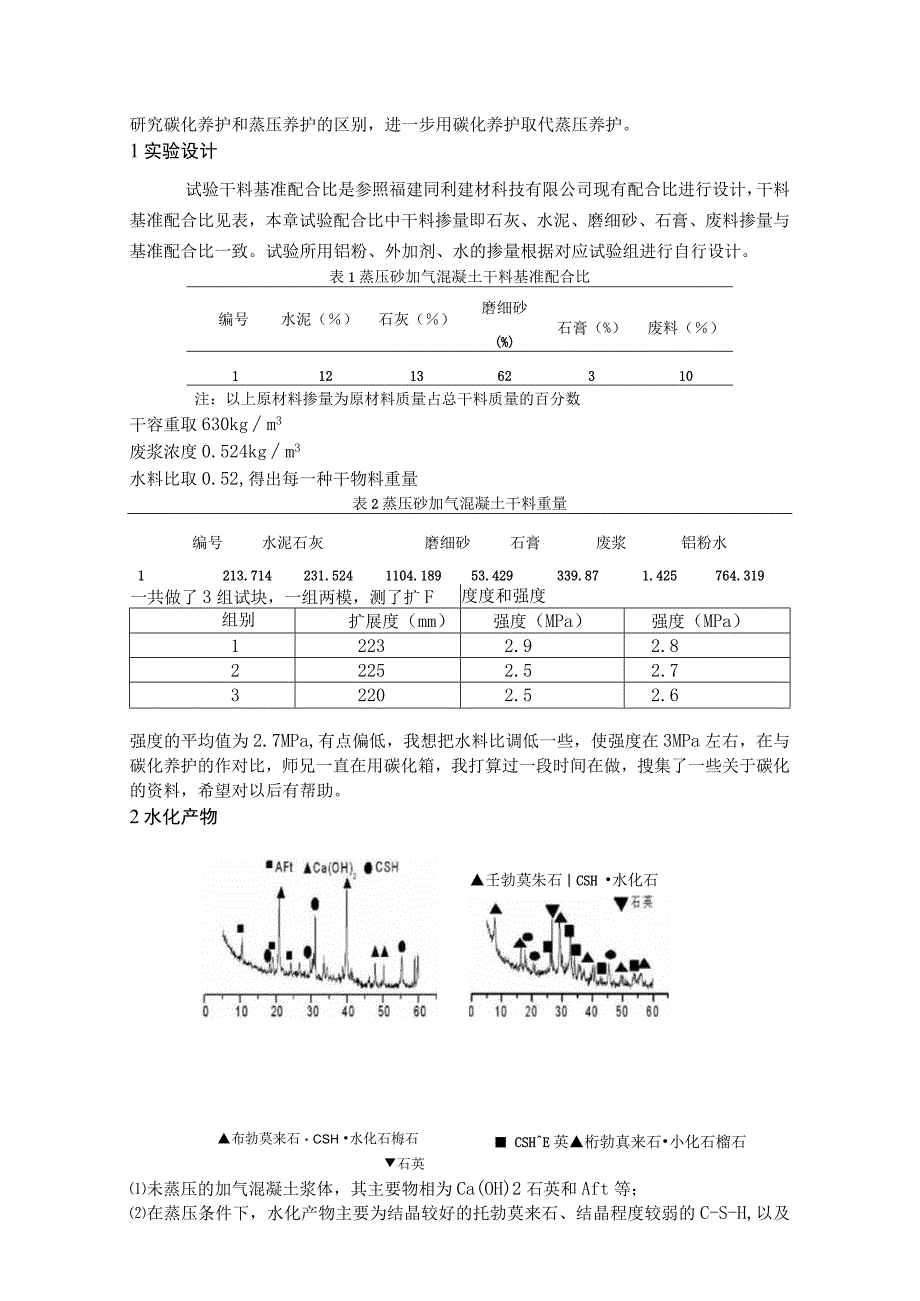

1、研究碳化养护和蒸压养护的区别，进一步用碳化养护取代蒸压养护。1实验设计试验干料基准配合比是参照福建同利建材科技有限公司现有配合比进行设计，干料基准配合比见表，本章试验配合比中干料掺量即石灰、水泥、磨细砂、石膏、废料掺量与基准配合比一致。试验所用铝粉、外加剂、水的掺量根据对应试验组进行自行设计。表1蒸压砂加气混凝土干料基准配合比编号水泥（）石灰（）磨细砂(%)石膏（%）废料（）1121362310注：以上原材料掺量为原材料质量占总干料质量的百分数干容重取630kgm3废浆浓度0.524kgm3水料比取0.52,得出每一种干物料重量表2蒸压砂加气混凝土干料重量编号水泥石灰磨细砂石膏废浆铝粉水121
2、3.714231.5241104.18953.429339.871.425764.319一共做了3组试块，一组两模，测了扩F度度和强度组别扩展度（mm）强度（MPa）强度（MPa）12232.92.822252.52.732202.52.6强度的平均值为2.7MPa,有点偏低，我想把水料比调低一些，使强度在3MPa左右，在与碳化养护的作对比，师兄一直在用碳化箱，我打算过一段时间在做，搜集了一些关于碳化的资料，希望对以后有帮助。2水化产物壬勃莫朱石CSH 水化石椽石布勃莫来石CSH 水化石梅石石英 CSHE英桁勃真来石小化石榴石未蒸压的加气混凝土浆体，其主要物相为Ca(OH)2石英和Aft等；在
3、蒸压条件下，水化产物主要为结晶较好的托勃莫来石、结晶程度较弱的C-S-H,以及少量的水化石榴子石o这可能是由于在常温下，加气混凝土的水化产物主要是由水泥水化的产物C-S-H和由石灰水化的Ca(OH)构成，而在高温高压下，Ca(OH)与Si02反应生成C-S-H凝胶，同时，随着温度和压力的提高，C-S-H凝胶逐渐向结晶不好的托勃莫来石然后向结晶良好的托勃莫来石转化，因此在蒸压制度下的加气混凝土水化产物中未发现C-S-H凝胶；随着蒸压压力的变大(由0.5MPa增大至蒸压1.OMPa)和蒸压时间的延长(由4h延长至8h),托勃莫来石特征峰(11.3fiK)明显增强，峰高宽逐渐变窄，说明结晶差的托贝莫

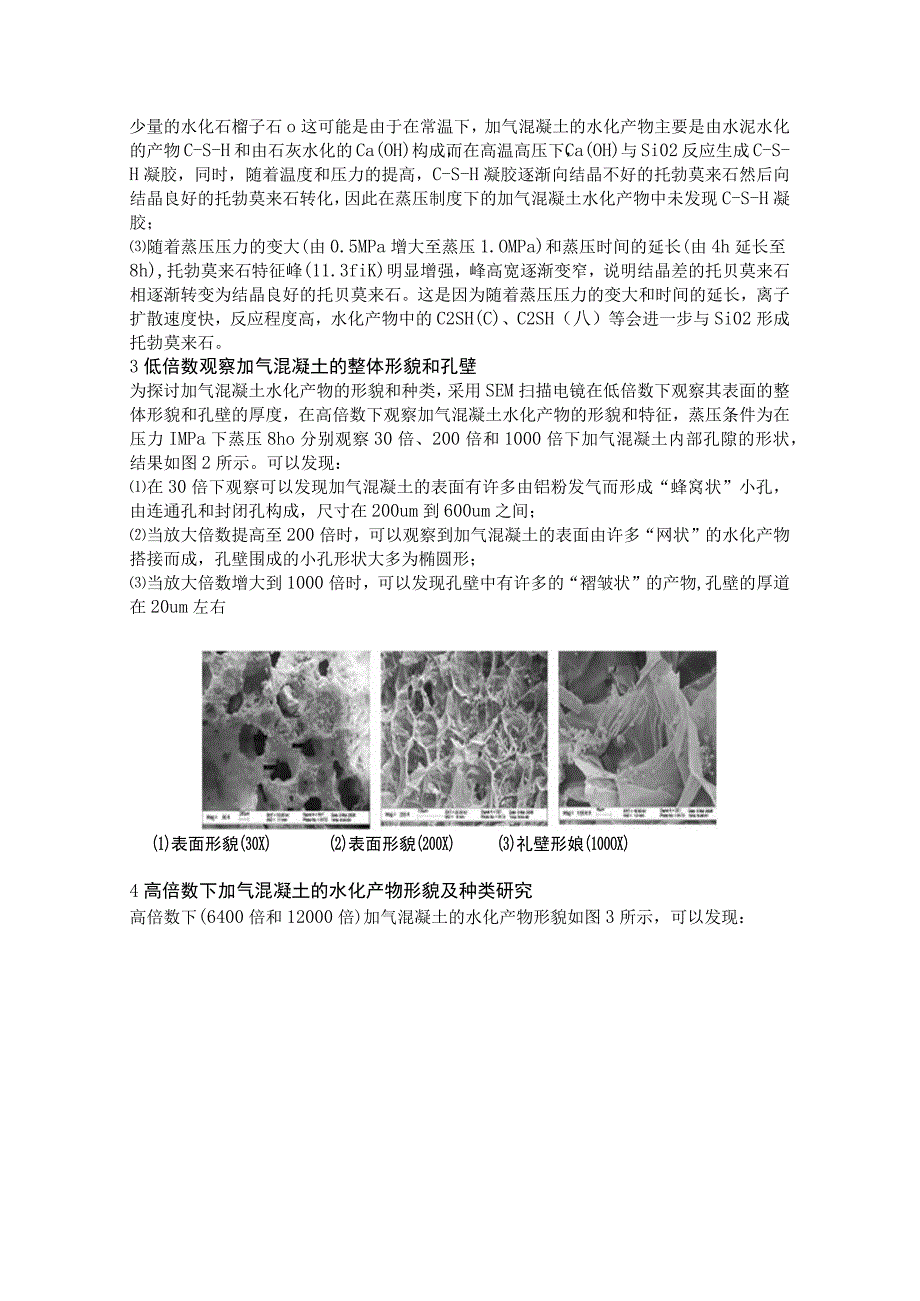

4、来石相逐渐转变为结晶良好的托贝莫来石。这是因为随着蒸压压力的变大和时间的延长，离子扩散速度快，反应程度高，水化产物中的C2SH(C)、C2SH（八）等会进一步与Si02形成托勃莫来石。3低倍数观察加气混凝土的整体形貌和孔壁为探讨加气混凝土水化产物的形貌和种类，采用SEM扫描电镜在低倍数下观察其表面的整体形貌和孔壁的厚度，在高倍数下观察加气混凝土水化产物的形貌和特征，蒸压条件为在压力IMPa下蒸压8ho分别观察30倍、200倍和1000倍下加气混凝土内部孔隙的形状，结果如图2所示。可以发现：在30倍下观察可以发现加气混凝土的表面有许多由铝粉发气而形成“蜂窝状”小孔，由连通孔和封闭孔构成，尺寸在2

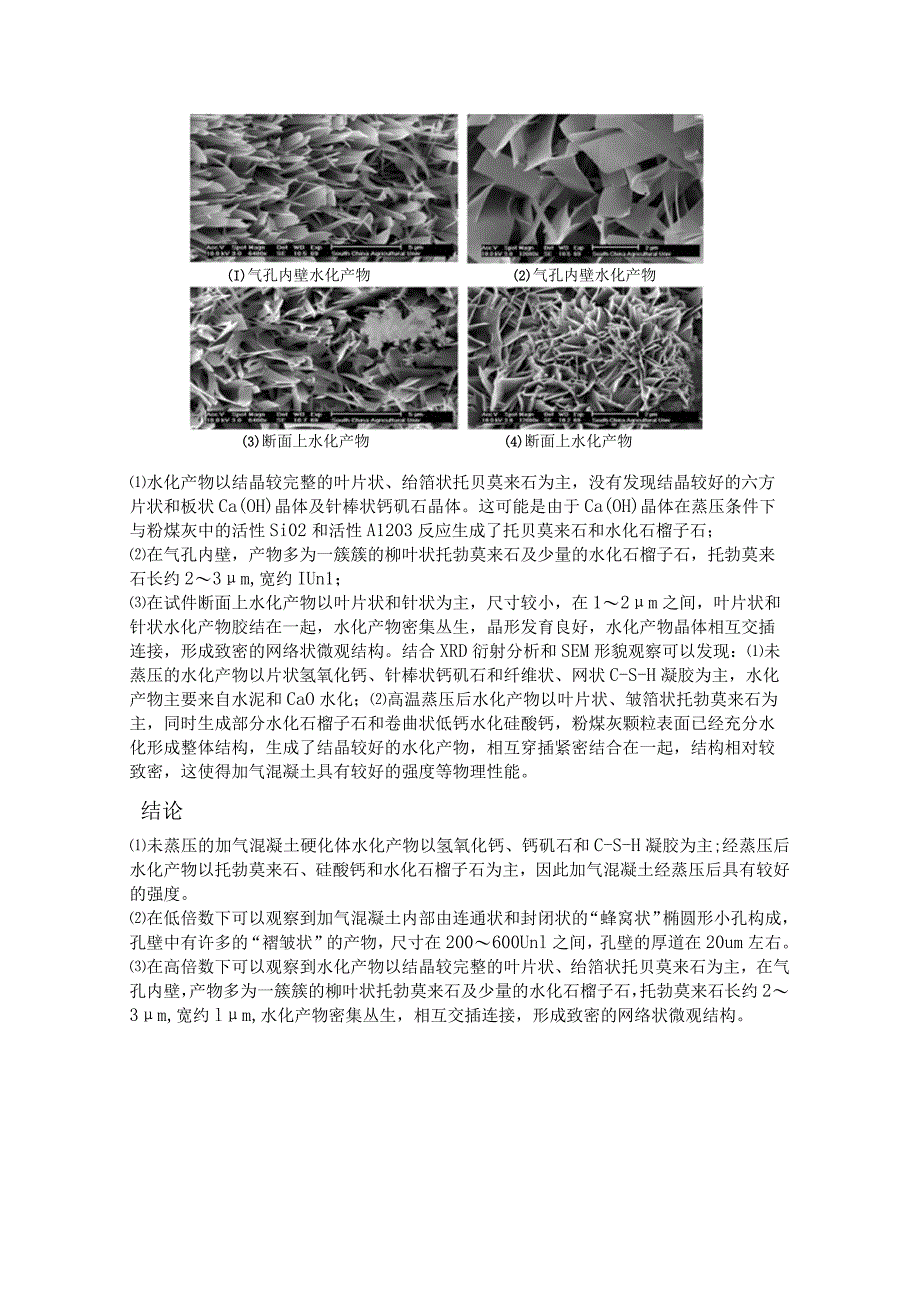

5、00um到600um之间；当放大倍数提高至200倍时，可以观察到加气混凝土的表面由许多“网状”的水化产物搭接而成，孔壁围成的小孔形状大多为椭圆形；当放大倍数增大到1000倍时，可以发现孔壁中有许多的“褶皱状”的产物,孔壁的厚道在20um左右(1)表面形貌(30X)(2)表面形貌(200X)(3)礼壁形娘(100OX)4高倍数下加气混凝土的水化产物形貌及种类研究高倍数下(6400倍和12000倍)加气混凝土的水化产物形貌如图3所示，可以发现：(I)气孔内壁水化产物(6400X)(2)气孔内壁水化产物(120K)(3)断面上水化产物(6400X)(4)断面上水化产物(12000X)水化产物以结晶较
6、完整的叶片状、绐箔状托贝莫来石为主，没有发现结晶较好的六方片状和板状Ca(OH)晶体及针棒状钙矶石晶体。这可能是由于Ca(OH)晶体在蒸压条件下与粉煤灰中的活性Si02和活性A1203反应生成了托贝莫来石和水化石榴子石；在气孔内壁，产物多为一簇簇的柳叶状托勃莫来石及少量的水化石榴子石，托勃莫来石长约23m,宽约IUn1；在试件断面上水化产物以叶片状和针状为主，尺寸较小，在12m之间，叶片状和针状水化产物胶结在一起，水化产物密集丛生，晶形发育良好，水化产物晶体相互交插连接，形成致密的网络状微观结构。结合XRD衍射分析和SEM形貌观察可以发现：未蒸压的水化产物以片状氢氧化钙、针棒状钙矶石和纤维状、
7、网状C-S-H凝胶为主，水化产物主要来自水泥和CaO水化；高温蒸压后水化产物以叶片状、皱箔状托勃莫来石为主，同时生成部分水化石榴子石和卷曲状低钙水化硅酸钙，粉煤灰颗粒表面已经充分水化形成整体结构，生成了结晶较好的水化产物，相互穿插紧密结合在一起，结构相对较致密，这使得加气混凝土具有较好的强度等物理性能。结论未蒸压的加气混凝土硬化体水化产物以氢氧化钙、钙矶石和C-S-H凝胶为主;经蒸压后水化产物以托勃莫来石、硅酸钙和水化石榴子石为主，因此加气混凝土经蒸压后具有较好的强度。在低倍数下可以观察到加气混凝土内部由连通状和封闭状的“蜂窝状”椭圆形小孔构成，孔壁中有许多的“褶皱状”的产物，尺寸在200600Unl之间，孔壁的厚道在20um左右。在高倍数下可以观察到水化产物以结晶较完整的叶片状、绐箔状托贝莫来石为主，在气孔内壁，产物多为一簇簇的柳叶状托勃莫来石及少量的水化石榴子石，托勃莫来石长约23m,宽约lm,水化产物密集丛生，相互交插连接，形成致密的网络状微观结构。
