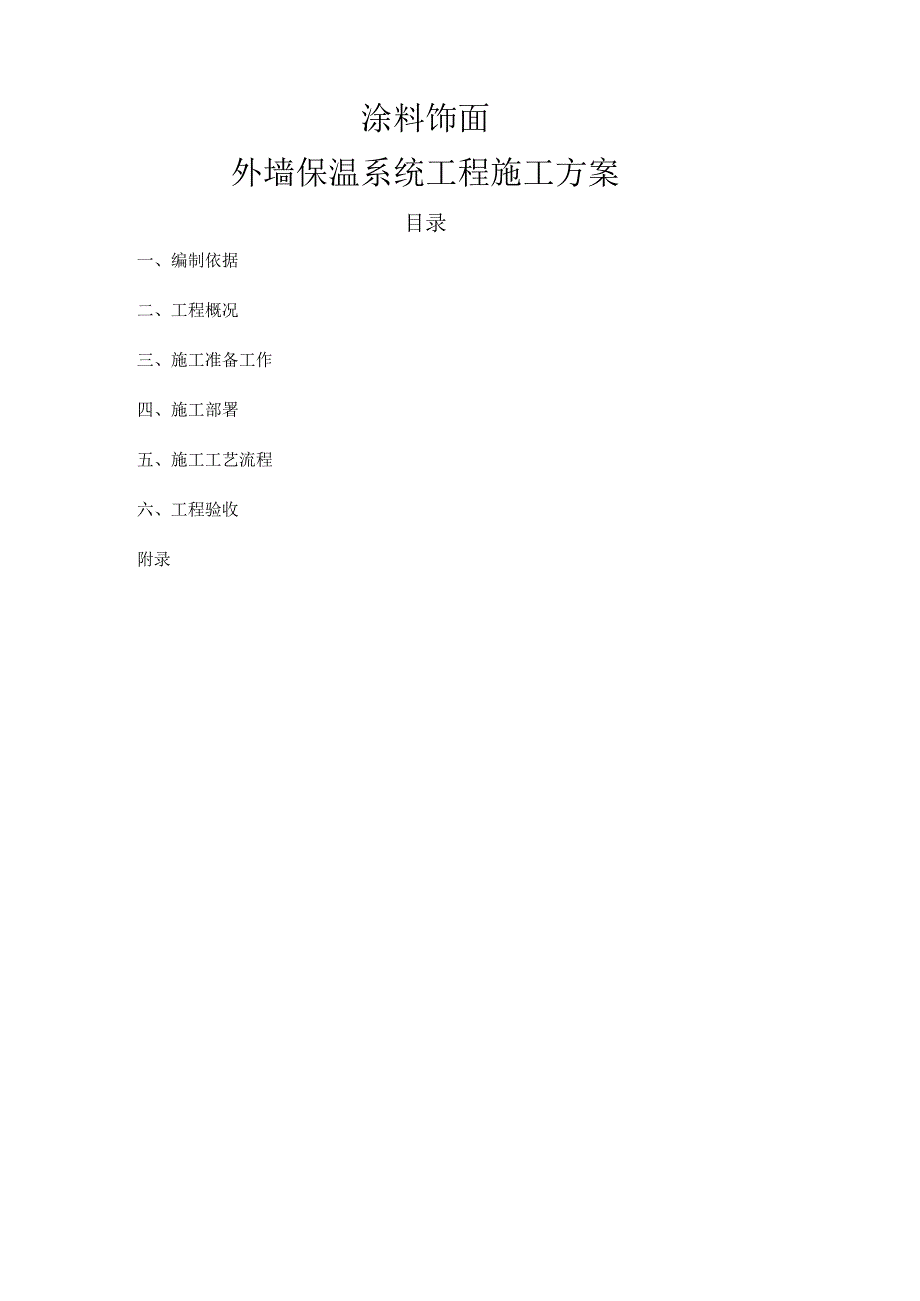

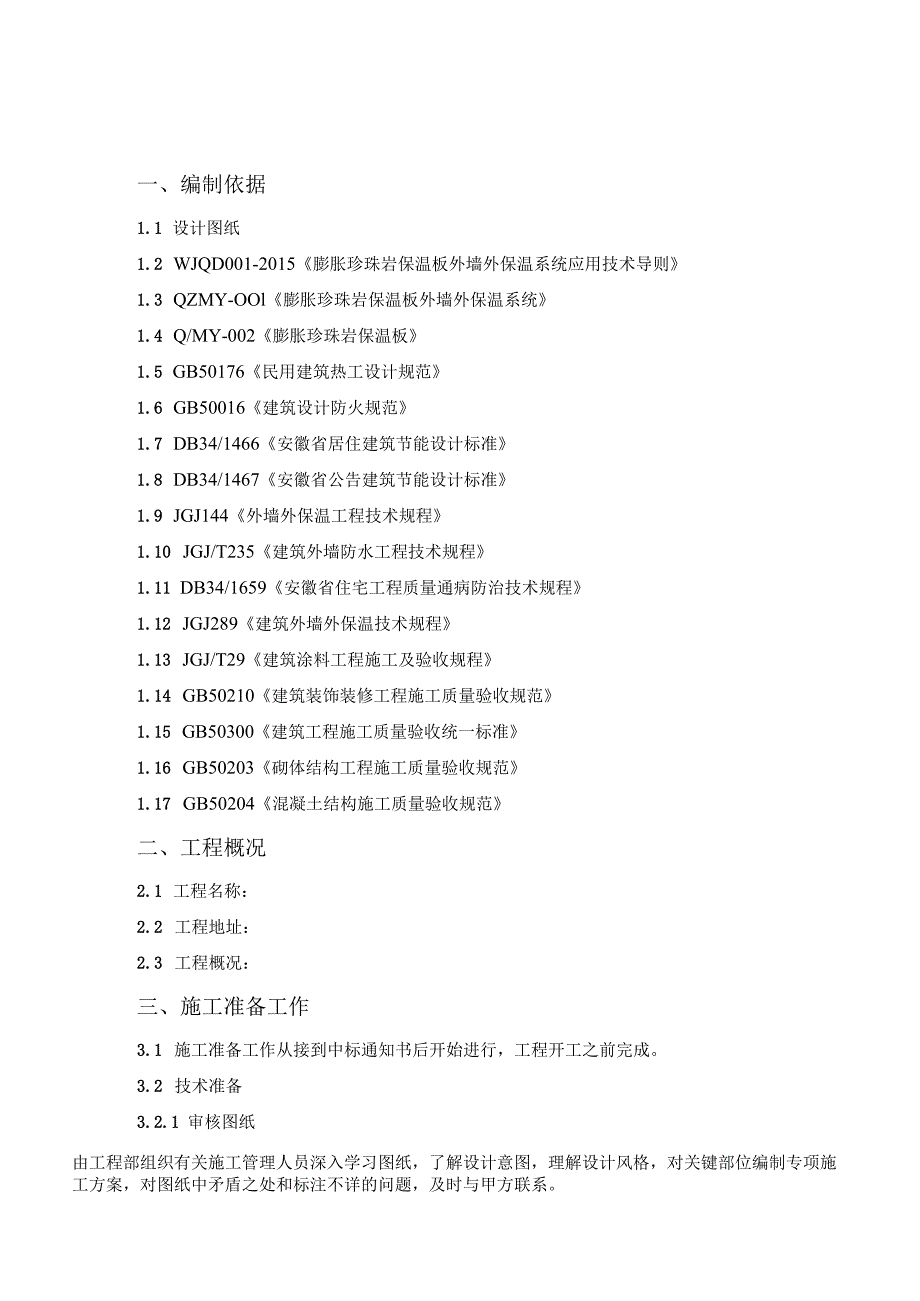

1、涂料饰面外墙保温系统工程施工方案目录一、编制依据二、工程概况三、施工准备工作四、施工部署五、施工工艺流程六、工程验收附录一、编制依据1.1 设计图纸1.2 WJQD001-2015膨胀珍珠岩保温板外墙外保温系统应用技术导则1.3 QZMY-OOl膨胀珍珠岩保温板外墙外保温系统1.4 Q/MY-002膨胀珍珠岩保温板1.5 GB50176民用建筑热工设计规范1.6 GB50016建筑设计防火规范1.7 DB34/1466安徽省居住建筑节能设计标准1.8 DB34/1467安徽省公告建筑节能设计标准1.9 JGJ144外墙外保温工程技术规程1.10 JGJ/T235建筑外墙防水工程技术规程1.11
2、 DB34/1659安徽省住宅工程质量通病防治技术规程1.12 JGJ289建筑外墙外保温技术规程1.13 JGJ/T29建筑涂料工程施工及验收规程1.14 GB50210建筑装饰装修工程施工质量验收规范1.15 GB50300建筑工程施工质量验收统一标准1.16 GB50203砌体结构工程施工质量验收规范1.17 GB50204混凝土结构施工质量验收规范二、工程概况2.1 工程名称：2.2 工程地址：2.3 工程概况：三、施工准备工作3.1 施工准备工作从接到中标通知书后开始进行，工程开工之前完成。3.2 技术准备3.2.1 审核图纸由工程部组织有关施工管理人员深入学习图纸，了解设计意图，理

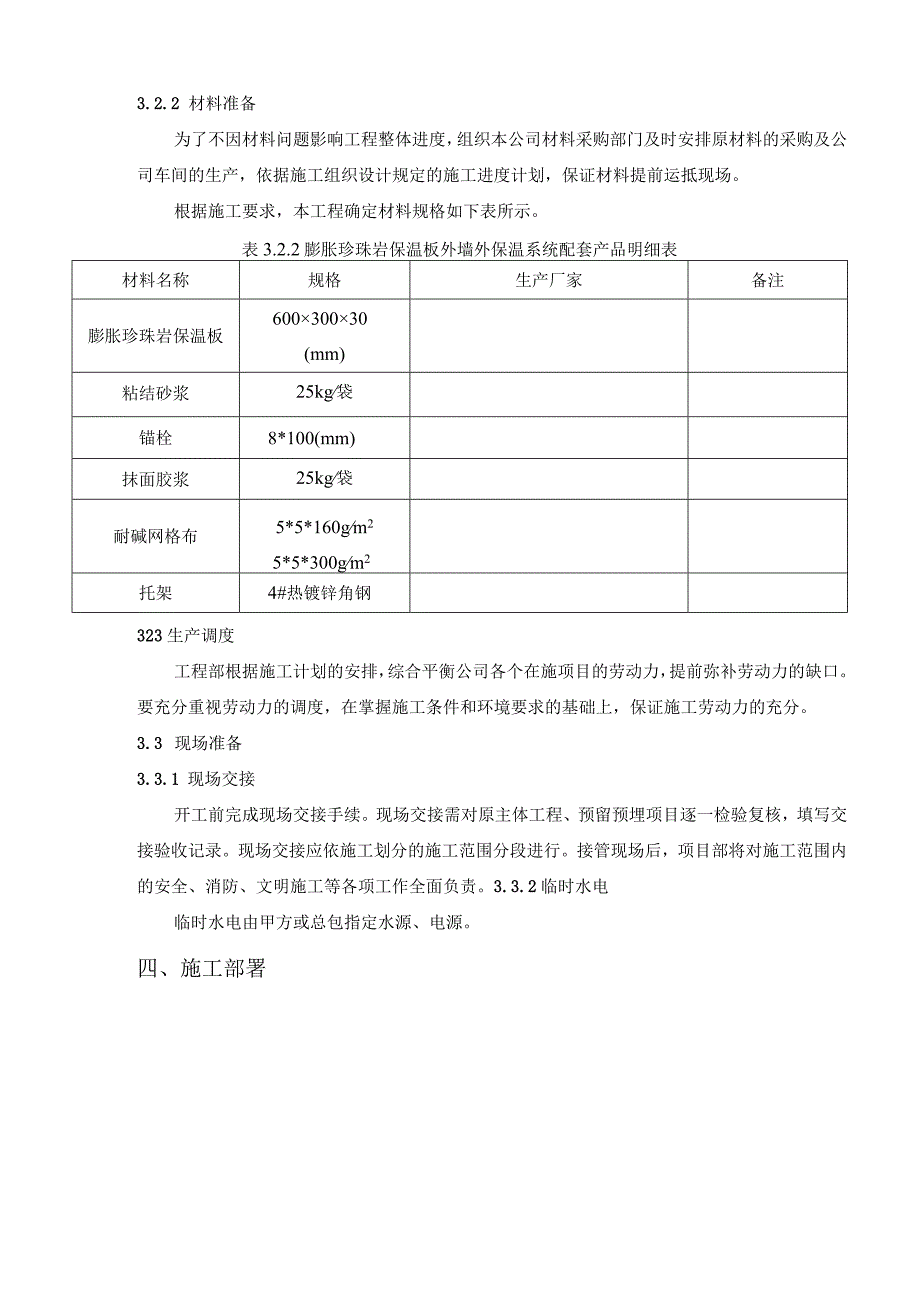

3、解设计风格，对关键部位编制专项施工方案，对图纸中矛盾之处和标注不详的问题，及时与甲方联系。3.2.2 材料准备为了不因材料问题影响工程整体进度，组织本公司材料采购部门及时安排原材料的采购及公司车间的生产，依据施工组织设计规定的施工进度计划，保证材料提前运抵现场。根据施工要求，本工程确定材料规格如下表所示。表3.2.2膨胀珍珠岩保温板外墙外保温系统配套产品明细表材料名称规格生产厂家备注膨胀珍珠岩保温板60030030(mm)粘结砂浆25kg袋锚栓8*100(mm)抹面胶浆25kg袋耐碱网格布5*5*160gm25*5*300gm2托架4#热镀锌角钢323生产调度工程部根据施工计划的安排，综合平衡
4、公司各个在施项目的劳动力，提前弥补劳动力的缺口。要充分重视劳动力的调度，在掌握施工条件和环境要求的基础上，保证施工劳动力的充分。3.3 现场准备3.3.1 现场交接开工前完成现场交接手续。现场交接需对原主体工程、预留预埋项目逐一检验复核，填写交接验收记录。现场交接应依施工划分的施工范围分段进行。接管现场后，项目部将对施工范围内的安全、消防、文明施工等各项工作全面负责。3.3.2临时水电临时水电由甲方或总包指定水源、电源。四、施工部署4.1 项目部组织机构4.1.1 组织机构图4.1.1组织机构框架图4.1.2 项目部组织机构设置表4.1.2项目部组织机构设置表人员主要职能项目管理班子执行公司质
5、量方针、质量体系文件；项目质量方针、质量目标的制定与贯彻实施；批准实施项目质量计划。依据项目管理手册进行组织机构设置、人员聘任和质量职能分配及制定项目人员配置计划。项目经理领导编制项目施工成本实施计划，对项目成本支出审核签字领导与组织编制施工组织设计，质量计划、质量阶段预控计划、质量管理文件、领导项目体系的运行工作。领导项目安全生产与质量管理工作，是质量、安全的第一责任人技术质量部协助物资部对进场材料的构配件的检查、验收及保护组织施工方案和重要部位施工的技术交底。施工技术审核管理；项目专项技术管理，纠正和预防措施；编制和审定材料，送审计划和需用计划，组织材料送审编制项目“质量检验计划”，增加施
6、工预控能力和过程中的检查，使质量问题消除在萌芽之中。严格执行国家规范及质量检验评定标准，行使质量否决权。确保项目总体目标和阶段目标的实现。负责将质量目标的分解，制定质量创优实施计划，并将分解的质量目标下达给各部门，作为考评部门工作的指标。结合工程实际情况制定质量通病预防措施。参与质量事故的调查、分析、处理、并跟踪检查，直至达到要求。4.1.3 劳动力计划为了保证工程进度，开工后每栋单位楼保证25名以上熟练工。4.1.4 任务划分及现场协调配合质量目标：保证整个工程的创优。安全目标：确保施工标段内无伤亡事故。文明施工：施工现场保持工完场清，各类材料堆放整齐，保证本工程创文明工地目标的实现。环境保
7、护：所有施工过程无污染，防止扰民现象发生。五、施工工艺5.1 系统构造5.1.1 膨胀珍珠岩保温板外墙外保温系统基本构造应符合表5.1.、表5.1.12的要求。基层墙体可以是各种砌体或混凝土墙。饰面层可采用涂料或非透明幕墙。本系统用于外墙外保温工程时，不得更改系统构造和组成材料。表5.1.11膨胀珍珠岩保温板外墙外保温系统基本构造（涂料饰面）基层保温系统构造构造示意图基墙界面层找平层粘结层保温层抹面层饰面层；/ZltL盘层(/n界面层混凝土墙、砌体墙界面砂浆砂浆找平+防水胶粘剂膨胀珍珠岩保温板抹面胶浆复合耐碱玻纤网布+锚固件涂料或装饰砂浆yL找平层yiI粘结层Z77/11保温层4抹面层；饰面层
8、I5.1.2膨胀珍珠岩保温板长度不宜大于600mm、宽度不宜大于400mm。5.1.3基层墙体的处理应符合下列要求：1基层墙体的外侧应设置找平层、防水层或具有防水性能找平层；找平层的表面平整度、立面垂直度、阴阳角方正度均应不大于4mm。墙体质量应符合砌体结构工程施工质量验收规范GB50203、混凝土结构施工质量验收规范GB50204等现行相关标准要求。2蒸压加气混凝土砌块、混凝土小型空心砌块、混凝土墙体、灰砂砖和蒸压粉煤灰砖等非烧结类墙材的基层墙体，应采用专用界面砂浆处理后，再做找平层。基层墙体为烧结类砖砌体时，可不做界面处理。5.1.4 膨胀珍珠岩保温板外墙外保温系统的构造应符合下列要求：1
9、膨胀珍珠岩保温板与基层应采用胶粘剂粘结，并辅以机械锚固的方式，其与基层的粘结应采用条框粘法粘贴，粘结面积不应小于80%o2抹面层中应压入耐碱玻纤网布。建筑物首层抹面层中应设300gm2+160gm2双道耐碱玻纤网布，二层及以上抹面层中应设160gm2单道耐碱玻纤网布。3系统应设置锚栓用于辅助固定，且锚栓宜布置于耐碱玻纤网布外。锚栓的类别、性能应符合JG/T366的要求。4系统抹面层厚度宜为5mm8mm05.1.5 膨胀珍珠岩保温板外墙外保温系统应至少每两层设置一道L型防腐角钢托架（角钢厚度不小于4mm）,用于辅助支撑系统。托架应采用膨胀锚栓固定于混凝土基层墙体，锚栓间距不大于500mm。5.1
10、.6 当竖向、横向连续保温墙面长度超过6米时应设置保温系统变形缝，系统变形缝宽度1020mm,缝内应嵌填聚苯乙烯泡沫棒和耐候防水密封胶。系统变形缝两侧应预设翻包网，缝中填塞泡沫条或喷涂发泡聚氨酯并打耐候防水密封胶密封。系统变形缝可结合建筑立面要求和托架设置。5.1.7 外墙阳角和门窗外侧洞口周边及四角部位应按下列要求实施增强：1在建筑物首层外墙阳角部位的抹面层中设置专用护角线条增强，网布位于护角线条的外侧。2二层以上外墙阳角以及门窗外侧周边部位的抹面层中采用附加普通型耐碱玻纤网布增强，附加网布与大面网布搭接宽度不应小于100mm。3门窗外侧洞口四周应在45。方向加贴300mm400mm的普通型
11、耐碱玻纤网布增强。5.1.8 外墙勒脚部位外保温构造按照图5.1.8的做法，其底部应设置不锈钢或具有防腐性能的L型托架。托架离散水坡高度为600mm,应满足建筑结构沉降而不导致外墙外保温系统损坏的要求。图5.1.8勒脚部位保温系统构造做法1基层；2粘结层；3锚栓;4-膨胀珍珠岩保温板；5抹面层；6增强网；7外饰面层；8其它防水性能好的保温材料；9增强网翻包；10-聚乙烯塑料棒；11密封胶；12散水；13防腐专用托架及锚栓；14密封胶5.1.9 女儿墙、檐沟部位构造如图5.1.9实施。女儿墙应设置混凝土压顶或金属板盖板，并实施双侧保温。图5.1.9-1女儿墙部位构造图5.1.9-2檐沟部位构造示
12、意图5.1.10 门窗洞口部位的外保温构造应符合以下规定：1 门窗外侧洞口四周墙体，保温层厚度不应小于20mm；2 板与板接缝距洞口四角距离不得小于200mm；3 保温层与门窗框间留6Iomm的缝，填背衬聚乙烯泡沫棒打硅酮耐候密封胶密封。图5.1.10l涂料饰面系统建筑门窗边构造示意图1基层墙体；2粘结层；3膨胀珍珠岩保温板；4抹面层；5外饰面层（涂料）；6-增强网；7翻包网；8密封膏；9锚栓；10窗户的附框5.1.11基层墙体设有变形缝时，外保温系统应在变形缝处断开，缝中可堵塞低密度聚苯板，缝口设变形缝盖板，做好防锈处理，并应采取措施，防止生物侵害。变形缝的设置如图5.1.11。变形缝二变形
13、缝一图5.1.11墙体变形缝部位构造示意图5.1.12 膨胀珍珠岩保温板外墙外保温系统也可用于设计为其它非A级防火保温材料外保温系统的防火隔离带。5.1.13 涂料饰面层施工前，应采用柔性腻子对薄抹灰面层进行满批。涂料类型有水性防水弹性涂料、砂壁状涂料、隔热涂料等。涂料饰面应与本系统相容，其性能应符合国家及相关标准的要求。5.2一般规定5.2.1 .施工单位应建立相应的质量管理体系、施工质量控制和检验制度，具有相应的施工技术标准。5.2.2 膨胀珍珠岩保温板外墙外保温工程施工前应编制建筑节能工程专项施工方案，并对施工作业人员进行实际操作培训和技术交底。5.2.3 膨胀珍珠岩保温板外墙外保温工程
14、施工前，施工单位应提供有效期内的系统型式检验报告。5.2.4 膨胀珍珠岩保温板外墙外保温工程施工前应具备下列条件：1基层的墙体、找平层、防水层应验收合格；2应进行基层表面处理；3外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求，门窗框或附框应安装完毕；4伸出墙面的消防梯、落水管、各种进户管线和设备等的预埋件、连接件应安装完毕，并预留出保温层厚度；5施工机具和劳动保护用品已准备齐全；6施工用吊篮或专用脚手架应验收合格。5.2.5 膨胀珍珠岩保温板外墙外保温工程施工前，应对大面墙及女儿墙、门窗洞口、勒脚、变形缝、挑檐等特殊部位，在施工现场采用相同材料、构造做法和工艺制作样板墙，并经有关各方确认后方可进行工程施工。5.2.6 膨胀珍珠岩保温板外墙外保温工程采用的材料进场后施工单位首先应进行自检，自检合格后报专业监理工程师验收，并按有关规定实行见证取样送检；各种材料应分类存放，贮存期及堆放条件应符合产品使用说明书的规定，不宜露天放置，对露天放置的材料应采用雨布覆盖。5.2.7 胶粘剂、抹面胶浆等材料质量应满足本导则的规定要求，并应按照产品使用说明书或材料供应商提供的配比单进行配制，计量准确，配制好的材料应在规定的时间内用完，不得超时使用。5.2.8 膨胀珍珠岩保温板外墙外保温工程施工期及完工后24h内,基层及施
