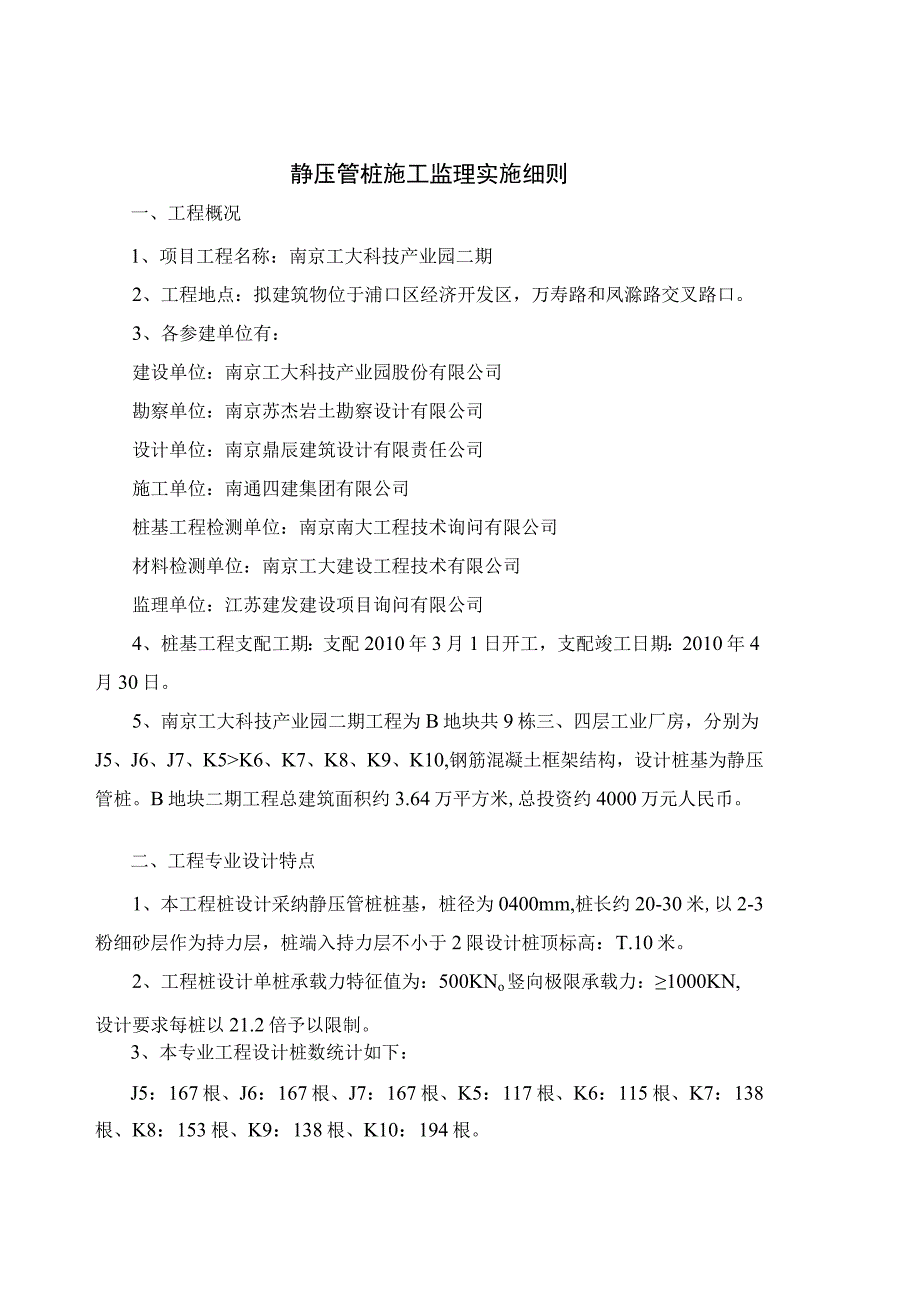

1、静压管桩施工监理实施细则一、工程概况1、项目工程名称：南京工大科技产业园二期2、工程地点：拟建筑物位于浦口区经济开发区，万寿路和凤滁路交叉路口。3、各参建单位有：建设单位：南京工大科技产业园股份有限公司勘察单位：南京苏杰岩土勘察设计有限公司设计单位：南京鼎辰建筑设计有限责任公司施工单位：南通四建集团有限公司桩基工程检测单位：南京南大工程技术询问有限公司材料检测单位：南京工大建设工程技术有限公司监理单位：江苏建发建设项目询问有限公司4、桩基工程支配工期：支配2010年3月1日开工，支配竣工日期：2010年4月30日。5、南京工大科技产业园二期工程为B地块共9栋三、四层工业厂房，分别为J5、J6、
2、J7、K5K6、K7、K8、K9、K10,钢筋混凝土框架结构，设计桩基为静压管桩。B地块二期工程总建筑面积约3.64万平方米,总投资约4000万元人民币。二、工程专业设计特点1、本工程桩设计采纳静压管桩桩基，桩径为0400mm,桩长约20-30米,以2-3粉细砂层作为持力层，桩端入持力层不小于2限设计桩顶标高：T.10米。2、工程桩设计单桩承载力特征值为：500KNo竖向极限承载力：1000KN,设计要求每桩以21.2倍予以限制。3、本专业工程设计桩数统计如下：J5：167根、J6：167根、J7：167根、K5：117根、K6：115根、K7：138根、K8：153根、K9：138根、K10
3、：194根。三、编制依据1、本公司的质量手册；2、已批准的监理规划；3、工程建设托付监理合同与桩基工程施工承包合同。4、设计图纸与设计交底、会审记录、设计变更。5、现行规范标准：建筑工程施工质量验收统一标准GB50300-2001、建筑基桩技术规范JGJ94-2008、建筑地基基础设计规范GB50007-2002、先张法预应力混凝土管桩(DBJTo8-92-2000)、南京地区地基基础设计规范DGJ32/J12-2005.工程地质勘察报告；江苏省地方标准建筑安装工程施工技术操作规程地基与基础分册以与其他有关规范、规程；6、岩土工程具体勘察报告、规划红线图、建设规划许可证、施工许可证等；7、工程
4、建设标准强制性条文、建设工程平安生产管理条例。8、施工组织设计与专项工程施工方案。四、监理工作流程静压管桩施工监理主要限制内容：施工过程限制、原材料限制和资料限制等。监理工作基本流程如下图。静压管桩施工监理工作流程图施工过程限制原材料质量限制资料限制不合格合格五、监理目标依据工大科技产业园工程监理规划和国家现行的有关规范要求，制定了本监理实施细则的目标。桩基工程监理实施细则的质量目标分解如下表：静压管桩工程监理实施细则目标类别目标值措施责任检查备人人注质量控制目标1S评工s埋HgW皤1查ii三三苏仕林覃振宇2工序质量检查送95%盟确责任，充分发挥监理人员的职贝陈黎明覃振宇3雪证取样到岗率100
5、%三三rwri三陈黎明覃振宇4I堂藏工程验收Soo%勰瘫毓的责任心关键部位陈黎明覃振宇5成桩旁站记录I籁频那Ii益黄涛覃振宇进度控制目标1|桂窗5口建设单位对桩基陈黎明覃振宇2i三三陈黎明覃振宇3浚蕃的生产率厩蠲Ii鹭磷%!Md3具生,产。1,.few陈黎明覃振宇4%陈黎明覃振宇5列4*5工署由Ii陈黎明覃振宇6措施流会状况100%检查翻麟翻般I数量与材料供陈黎明覃振宇投资控制目标11懿基工程失S、更律f工以-纸会晶1设、识底容孰爻内陈黎明覃振宇2整建实测桩的桩长100%现场量测黄涛覃振宇3S制圣乂奥定,2三三im三三计拿程序覃振覃振宇4Ill.ST比整碘舞髀严格审查各方陈黎明覃振宇5工程签F
6、yEoo%鬻行实地测量，不能估算，专人负陈黎明覃振宇6件2耽文-Ol赔业ZY-晨H,IsS,和合理隹合陈黎明覃振宇7计和橙睡1强10系三s工安全监督目标1缴女审3M的三IB解三1I0w和关有苏仕林覃振宇2I萨里三l三i陈黎明覃振宇3现工类徵籥订繇责俵三J%总嵋鬻垓1.sXo苏仕林覃振宇41查i三三三x三11建以单位陈黎明覃振宇注：表内责任人和检查人视监理组织机构和责任分工确定。六、监理工作主要方法1、实现监理目标的主要手段：预控、旁站、巡察、检查、平行检验、执行监理程序、暂缓支付、监理指令、专题会议等。(1)预控(事前限制)：核查施工单位的质量管理体系，查验施工单位的轴线和桩位测量放线成果、签
7、认管桩进场报验、检查进场的主要施工机械设备、审查桩基工程施工方案、明确静压管桩施工质量通病与其预防措施。(2)旁站：针对静压管桩的施工特点，本工程以旁站为主要手段，在成桩过程中，必需实行旁站手段，具体记录成桩过程。(3)巡察：由总监或总监代表、专业监理工程师等，重点对施工现场平安生产状况进行巡察，发觉隐患，与时要求施工单位整改。(4)检查：每天由监理工程师定期地对制作状况与过程状况进行检查，重点检查管桩孔口对焊安装。(5)平行检验：对成品管桩进场实施原材料外观平行检验。(6)执行监理程序：依据国家有关规范标准，要求施工单位在自检合格的基础上，填报工序质量报验单申报监理部，待监理工程师检查合格，
8、签字批准后才能进入下一道工序施工。(7)暂缓支付：当工程进度不能满意支配、施工质量不符合设计与规范要求时，暂缓支付工程款(进度款)。(8)监理指令：监理指令：当施工单位在质量、平安、进度等方面出现不符合有关规定和标准时，除口头通知要求整改外，还可签发监理指令，包括监理工程师联系单、监理工程师通知单等书面通知，施工单位不得以任何理由拒收，并且在监理工程师要求的期限内完成整改工作，再报请监理部复查。(9)监理例会：监理部每周组织建设、施工、监理以与设计、材料供应等各参建各方召开工程监理例会，会议总结上周施工现场的质量、平安、进度等状况，要求施工队就存在问题实施整改。(10)专题会议:在实施过程中，
9、就施工中的一些关键工序、难点、重点部位等须要参建各方进行协商的，监理部将与时组织相关单位召开专题协调会议，从技术角度、演剧和限制其技术方案，要求各方协调好各自的工作，以解决施工中的各种技术、施工平安问题。（三）暂缓支付：当工程进度不能满意支配、施工质量不符合设计与规范要求时，暂缓支付工程款(进度款)。(12)工程暂停令：对于施工单位连续违规施工且又不执行监理指令或拒不整改的，以致影响整个工程施工质量和平安时，总监理工程师在与建设方沟通的前提下，视现场实际状况，向施工方签发全部或局部工程暂停令，以遏制施工方盲目施工的势头，确保工程质量和现场施工平安，必要时还应向建设行政主管部门书面反映现场实际状
10、况。2、实施检查范围依据建设工程托付监理合同规定，本细则的检查范围在静压管桩的施工全过程。其中，重点检查范围在：(1)施工打算阶段：施工桩机设备进场；管桩质保资料，做全面检查。(2)施工阶段的工序质量：施工轴线、桩位测量放线、桩机就位对中、桩管垂直度、成桩深度、桩顶标高。(3)隐藏工程：管桩焊接隐藏，验收合格后方可沉桩。(4)检验批、分项工程验收与分部(子分部)工程验收。(5)质量问题和质量事故的检查处理。3、实现监理目标所实行的措施(1)施工桩机设备进场需填报A3.1幺施工组织设计/方案报审表，桩机工艺性能、数量、型号等，必需满意施工进度、质量和有关规定要求，不符合要求的设备，一律清退出场。
11、因此，在设备进场时，对进场设备提出具体检查。(2)对进场的成品管桩质量方面的检查，外观检查、质保资料的检查应符合设计和规范要求，不合格管桩决不允许进入施工现场，禁止运用不合格材料。不合格管桩进场的主要缘由在：施工单位管理不力；材料员和质检员把关不严，材料进场报验不与时；供应商存在欺诈行为。实行的措施：加强项目部内部质量管理，促进内部质量管理体系的有效运行；发挥质检员的职责；提高材料员的质量意识；进场原材料与时报验，加强进场原材料的检查和验收；对供应商的欺诈行为，要处于经济惩罚；监理部加强检查力度，对进场的原材料100%验收，合格后方可运用；不合格材料做退场处理。(3)桩基施工打算阶段的检查结果
12、，符合有关规定的，签署桩基工程开工令。不符合要求的，坚决不予开工。主要缘由是：施工单位的打算工作不充分；现场不具备开工条件；主要措施：要求施工单位充分做好开工前的一切打算工作，包括桩基施工项目管理机构的质量管理体系、技术管理体系和质量保证体系的建立与完善，桩基工程设计图纸会审和技术交底工作(其中，技术交底包括设计交底、施工交底、操作交底)，桩基工程施工组织设计的调整以与场地三通一同等条件。同时，当具备如下条件时，总监理工程师才能签发桩基工程开工令：施工许可证已获政府部门批准；征地拆迁工作满意工程施工进度的须要；桩基工程施工组织设计已获总监理工程师批准；承包单位现场管理人员已全部到位，静力压桩机
13、、施工人员已进场，主要材料已落实进场日期并见证取样试验合格；场地三通一平，已满意桩基工程开工要求；开工申请的5项内容全部落实。(4)工序质量的检查偏差的主要缘由：施工人员的质量意识较差；操作技术水平低；质检人员责任心不强，自检工作不到位。实行措施：依据质量状况，签发监理工程师联系单或通知单，要求施工项目部加强工程施工质量的教化培训和管理工作，提高全员的质量意识，充分发挥质检员的职责和作用，促进项目部的质量保证体系的有效运行。为保证工序质量得到有效限制，监理部制定了静压管桩工程工序验收一览表和静压管桩工程工序质量限制点一览表：静压管桩工程工序验收一览表编号工序名称验收内容备注1预制高器进场保证资料、外观检杳(管桩壁厚、内外平整、端头板垂直)按进场每批次2定位测量放线施工轴线、桩位定位放线每桩一验3沉桩复核桩位、检查管桩垂直度每桩一验4接桩管桩焊接、焊缝检查每个搭接点5成桩桩顶标高检查每桩一验6桩基检测静载试验、小应变检测旁站静压管桩工程质量限制点一览表编号主要质量限制点技术质量要求检查方法检查设备或用具责任人1轴线要求经过测量专业监理工程师复核，偏差满意规范要求测量经纬仪测量部2桩位沉桩前，经过头地丈量，桩位布置与偏差将合设计要菜。丈量钢卷尺专业监理工程3管桩垂直度桩机稳固、小于1%测量经纬仪4桩长符合设计要求量测检查记录师5桩管质量外观完好、资料齐全视察、检查6焊接质量焊接厚度符
