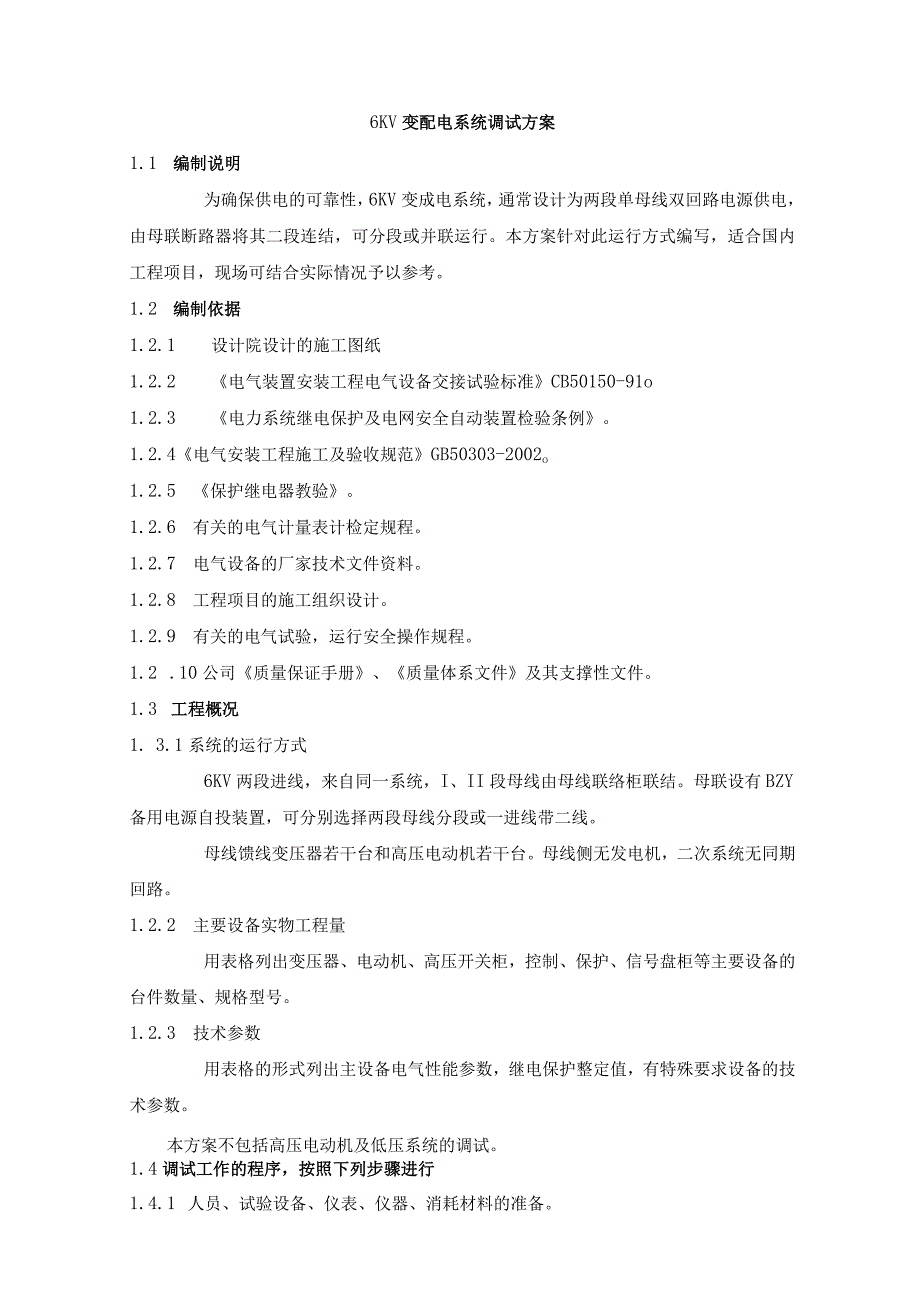

1、6KV变配电系统调试方案1.1 编制说明为确保供电的可靠性，6KV变成电系统，通常设计为两段单母线双回路电源供电，由母联断路器将其二段连结，可分段或并联运行。本方案针对此运行方式编写，适合国内工程项目，现场可结合实际情况予以参考。1.2 编制依据1.2.1 设计院设计的施工图纸1.2.2 电气装置安装工程电气设备交接试验标准CB50150-91o1.2.3 电力系统继电保护及电网安全自动装置检验条例。1.2.4电气安装工程施工及验收规范GB50303-2002o1.2.5 保护继电器教验。1.2.6 有关的电气计量表计检定规程。1.2.7 电气设备的厂家技术文件资料。1.2.8 工程项目的施工
2、组织设计。1.2.9 有关的电气试验，运行安全操作规程。1.2 .10公司质量保证手册、质量体系文件及其支撑性文件。1.3 工程概况1. 3.1系统的运行方式6KV两段进线，来自同一系统，I、II段母线由母线联络柜联结。母联设有BZY备用电源自投装置，可分别选择两段母线分段或一进线带二线。母线馈线变压器若干台和高压电动机若干台。母线侧无发电机，二次系统无同期回路。1.2.2 主要设备实物工程量用表格列出变压器、电动机、高压开关柜，控制、保护、信号盘柜等主要设备的台件数量、规格型号。1.2.3 技术参数用表格的形式列出主设备电气性能参数，继电保护整定值，有特殊要求设备的技术参数。本方案不包括高压

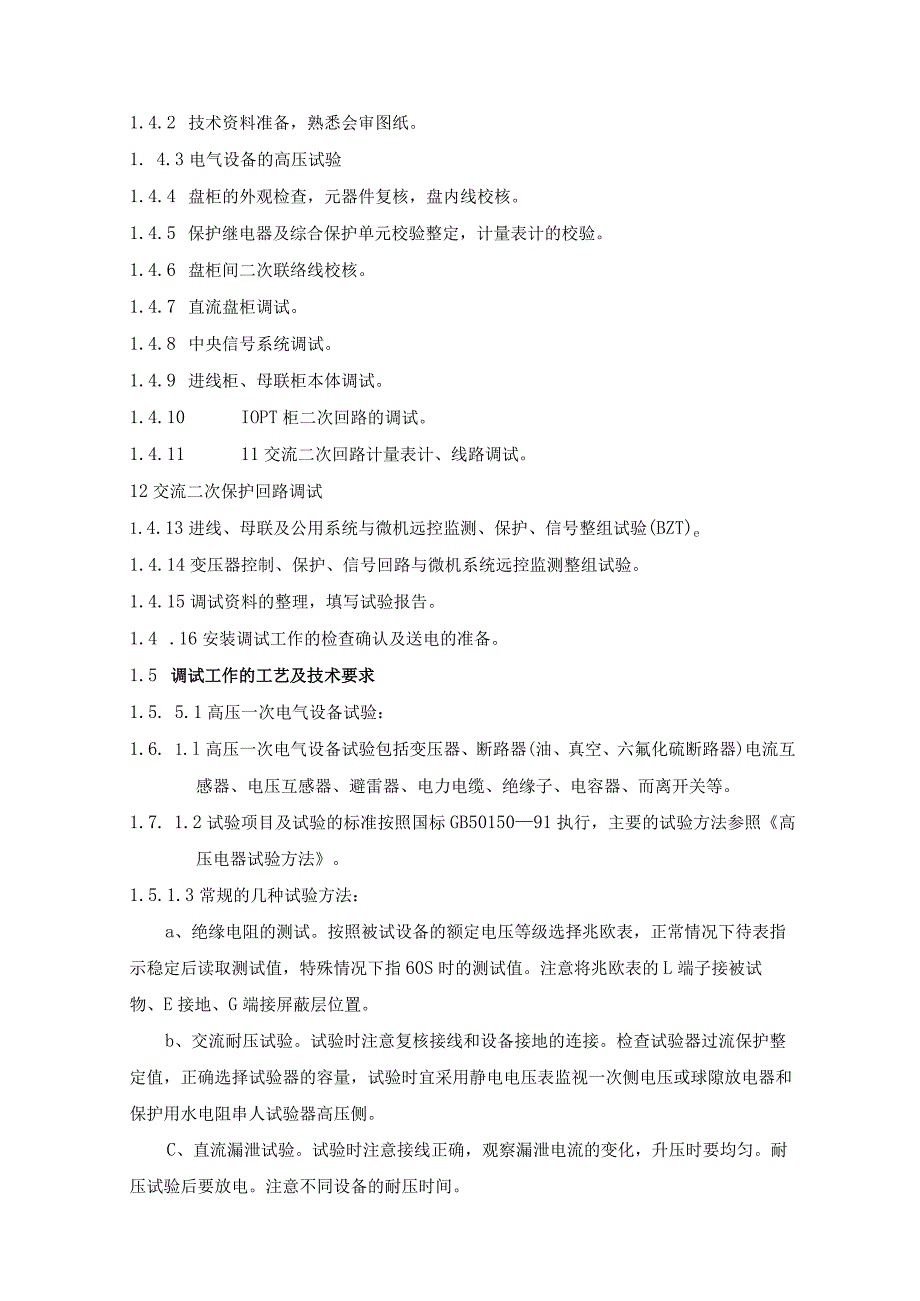

3、电动机及低压系统的调试。1.4调试工作的程序，按照下列步骤进行1.4.1 人员、试验设备、仪表、仪器、消耗材料的准备。1.4.2 技术资料准备，熟悉会审图纸。1. 4.3电气设备的高压试验1.4.4 盘柜的外观检查，元器件复核，盘内线校核。1.4.5 保护继电器及综合保护单元校验整定，计量表计的校验。1.4.6 盘柜间二次联络线校核。1.4.7 直流盘柜调试。1.4.8 中央信号系统调试。1.4.9 进线柜、母联柜本体调试。1.4.10 IOPT柜二次回路的调试。1.4.11 11交流二次回路计量表计、线路调试。12交流二次保护回路调试1.4.13进线、母联及公用系统与微机远控监测、保护、信号
4、整组试验(BZT)e1.4.14变压器控制、保护、信号回路与微机系统远控监测整组试验。1.4.15调试资料的整理，填写试验报告。1.4 .16安装调试工作的检查确认及送电的准备。1.5 调试工作的工艺及技术要求1.5. 5.1高压一次电气设备试验：1.6. 1.l高压一次电气设备试验包括变压器、断路器(油、真空、六氟化硫断路器)电流互感器、电压互感器、避雷器、电力电缆、绝缘子、电容器、而离开关等。1.7. 1.2试验项目及试验的标准按照国标GB5015091执行，主要的试验方法参照高压电器试验方法。1.5.1.3常规的几种试验方法：a、绝缘电阻的测试。按照被试设备的额定电压等级选择兆欧表，正常

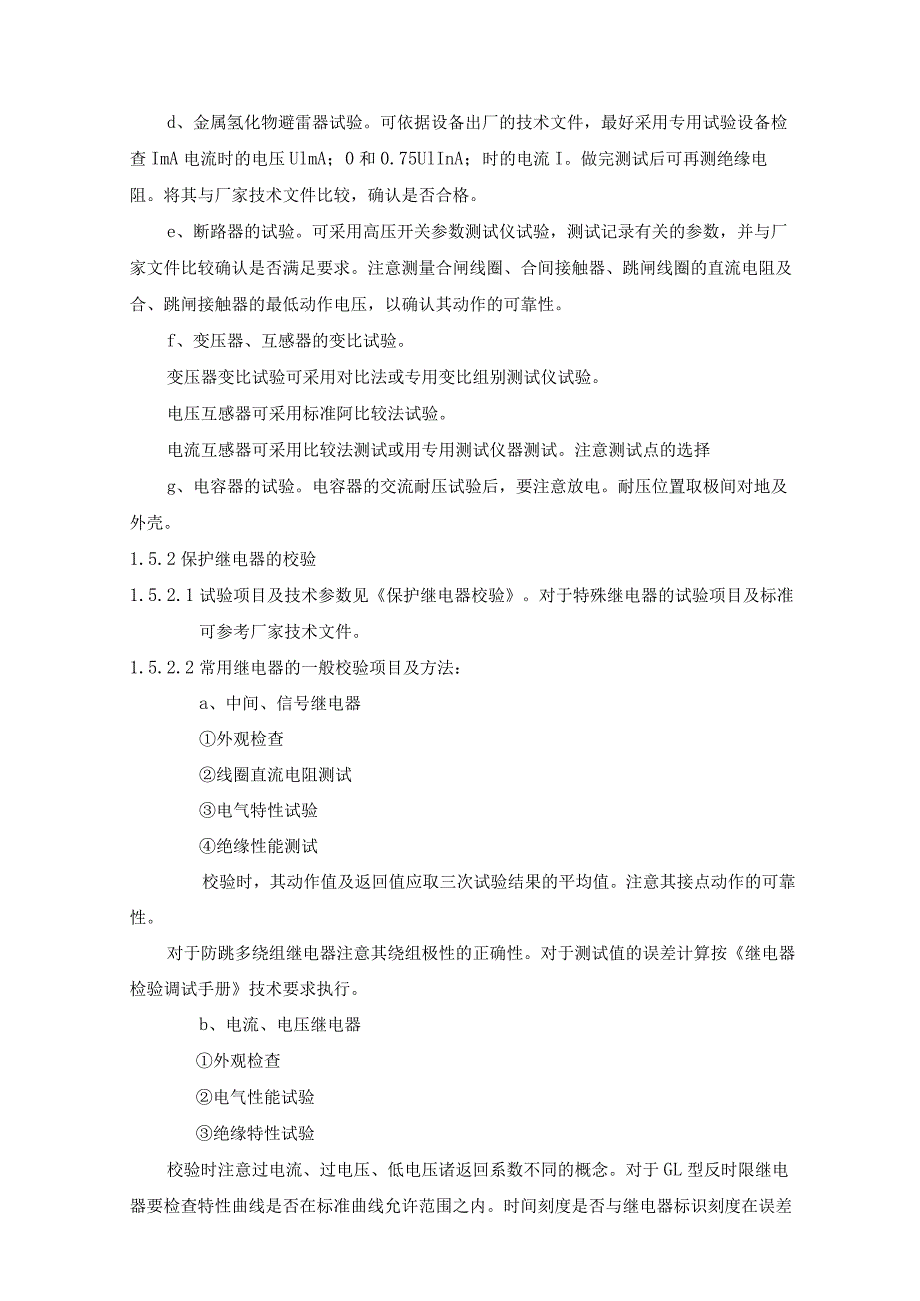

5、情况下待表指示稳定后读取测试值，特殊情况下指60S时的测试值。注意将兆欧表的L端子接被试物、E接地、G端接屏蔽层位置。b、交流耐压试验。试验时注意复核接线和设备接地的连接。检查试验器过流保护整定值，正确选择试验器的容量，试验时宜采用静电电压表监视一次侧电压或球隙放电器和保护用水电阻串人试验器高压侧。C、直流漏泄试验。试验时注意接线正确，观察漏泄电流的变化，升压时要均匀。耐压试验后要放电。注意不同设备的耐压时间。d、金属氢化物避雷器试验。可依据设备出厂的技术文件，最好采用专用试验设备检查ImA电流时的电压UlmA；0和0.75UlInA；时的电流I。做完测试后可再测绝缘电阻。将其与厂家技术文件比
6、较，确认是否合格。e、断路器的试验。可采用高压开关参数测试仪试验，测试记录有关的参数，并与厂家文件比较确认是否满足要求。注意测量合闸线圈、合间接触器、跳闸线圈的直流电阻及合、跳闸接触器的最低动作电压，以确认其动作的可靠性。f、变压器、互感器的变比试验。变压器变比试验可采用对比法或专用变比组别测试仪试验。电压互感器可采用标准阿比较法试验。电流互感器可采用比较法测试或用专用测试仪器测试。注意测试点的选择g、电容器的试验。电容器的交流耐压试验后，要注意放电。耐压位置取极间对地及外壳。1.5.2保护继电器的校验1.5.2.1试验项目及技术参数见保护继电器校验。对于特殊继电器的试验项目及标准可参考厂家技
7、术文件。1.5.2.2常用继电器的一般校验项目及方法：a、中间、信号继电器外观检查线圈直流电阻测试电气特性试验绝缘性能测试校验时，其动作值及返回值应取三次试验结果的平均值。注意其接点动作的可靠性。对于防跳多绕组继电器注意其绕组极性的正确性。对于测试值的误差计算按继电器检验调试手册技术要求执行。b、电流、电压继电器外观检查电气性能试验绝缘特性试验校验时注意过电流、过电压、低电压诸返回系数不同的概念。对于GL型反时限继电器要检查特性曲线是否在标准曲线允许范围之内。时间刻度是否与继电器标识刻度在误差范围之内。校验完的继电器要做好铅封及标识。1.5.3 电气计量表计的校验现场常用电流表、电压表、功率表
8、、CoS表、频率、电能表的检定可参照有关的计量检定规程执行。现场常采用比较法进行校验。注意表的准确度计算的正确性和标准表准确等级的选择。检定完的表计注意做好标识。1.5.4 盘柜内查线盘柜内查线可按照施工图纸校核，需拆除校验的线，要解除后校验，做到准确无误，用时核对盘带继电器、表计、元器件的参数和型号是否与设计图纸相符合。外观、接线。端子的紧固是否符合规范的要求。1.5.5 盘间联络线的校验，可依据施工图逐段按回路校验。做到接线正确、紧固，端子头字迹清楚。对于交流电流回路的检查，要将二次线解除后校验。同时注意与CT的极性连接要正确。中央信号系统调试1.5.6.1要先进行本体调试，检查预报、事故
9、信号的正确性。光字牌位置与图纸相符，然后与变电所微机监控部分进行整组系统调试。1. 5.6.2PT与二次公用系统调试时，注意声光信号的正确性。1.5. 6.3直流系统调试时，先完成蓄电池充、放电工作，待系统正常后，检查各回路绝缘，合格后可投人运行。检查信号、控制、合闸电源是否正常，闪光是否正确。1. 5.6.4进行BZT测试时，可在PT二次侧熔断器下侧加入三相100V电压（注意PT在断开位置，PT二次侧不能带电，防止PT反送电）。按设计图纸要求逐项试验。满足图纸设计的切换自动投入的要求。1.5. 6.5交流计量、保护电流二次回路可在一次侧通人电流，二次侧用钳形电流表或串接电流水的方法检查其接线
10、正确性，如果能加至继电器动作值时，应与控制回路一起调试。计量回路试验时应注意表计指示的正确性。1.5.6.6检查一次回路的相别时，可混人三相交流380V电压，同时没人PT,在其二次侧测量电压以校核I、11段母线的三相相别及零序电压（开口三角的电压）。1.5.6.7各个一、二次回路在第一次通电前须检查其绝缘回阻，合格后才可送电。1. 5.6.8一次母线交流耐压试验，应采用分相对地及整体的耐压方法进行。1.5 .6.9整组试验时须按施工团要求，逐项试验，确保控制，保护、信号及微机远控监测部分动作的正确、可靠性。1.6 调试工作的计划注：根据现场情况可做调整，仅供参考。1.7 调试人员安排电调技术人
11、员：2人电调工：3人1.8 安全防护措施1.8.1 在进行每项试验时要有安全工作交底。1.8.2 调试人员开展工作时，至少有两人参加，同时指定工作负责人。1.8.3 重要的试验项目，须有调试方案，有具体的安全防护措施。一切调试工作，按相应的安全操作规程执行。1.8.4 在已送电及运行的场所工作时，须办理有关工作票，方能开展工作，同时做好围栏、警示牌监护、安全防护措施工作。1.8.5 在已送电的设备上挂警示牌、设防护栏。1.8.6 在调试工作中严格执行电工作业安全操作规程。1.9 质量保证措施1.10 1按照公司IS09002质保手册做好调试工作。1. 9.2调试人员持证上岗。1.3.3 调试用
12、仪表、仪器须经有关计量部门检定合格方可使用。1.3.4 调试数据准确真实，试验报告填写规范，且与调试工作同步完成。1.3.5 重要的试验要有调试方案，同时进行技术交底工作。1.3.6 按公司IS09002质保手册的要求，做好工序间的交接工作。1.3.7 在调试工作的全过程实施A、BC三级质量管理监督和检查工作。1.3.8 在调试工作中确保试验设备的良好受控状态。1.3.9 调试工作完成后，做好被试设备的标识工作。1.10主要的调试仪器设备序号名称规格型号单位数量备注交流耐压试验器60KV5KVA套1调压器、升压器漏泄试验器60KV2.5mA套1控制箱、升压器继电保护校验仪YM-142B套1绝缘电阻测试仪500V、2500V台1开关测试仪台1双臂电桥QJ-44块1电压表75V-300V块2电压表7.5V-60V块2电流表2.5-5V块2电流互感器50-500A5块1标准PTIOKV/100块1相序表400V块1兆欧表2500V块1兆压表1000V个1交流电桥QSl台1
