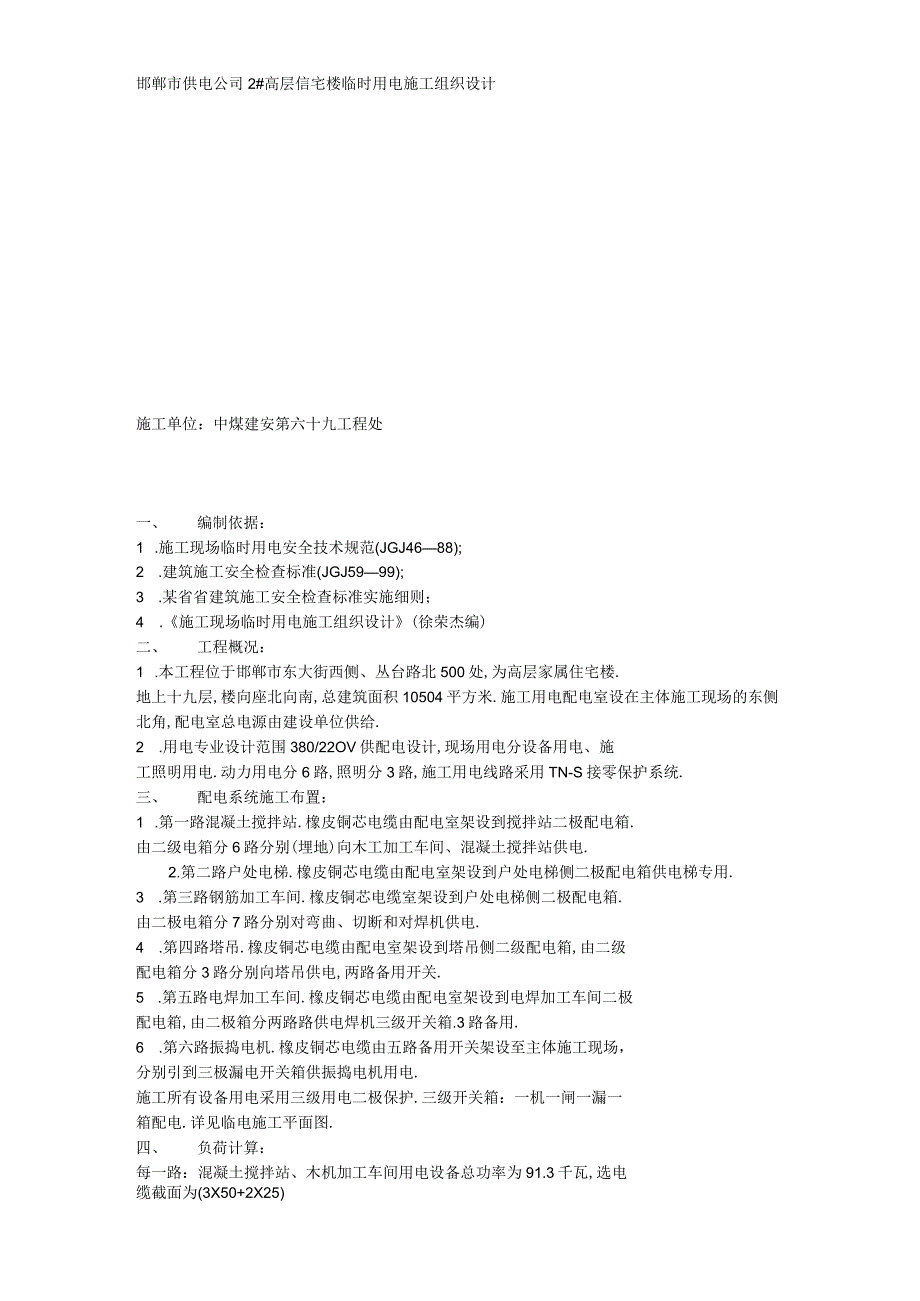

1、邯郸市供电公司2#高层信宅楼临时用电施工组织设计施工单位：中煤建安第六十九工程处一、 编制依据：1 .施工现场临时用电安全技术规范(JGJ4688);2 .建筑施工安全检查标准(JGJ5999);3 .某省省建筑施工安全检查标准实施细则；4 .施工现场临时用电施工组织设计(徐荣杰编)二、 工程概况：1 .本工程位于邯郸市东大街西侧、丛台路北500处,为高层家属住宅楼.地上十九层,楼向座北向南,总建筑面积10504平方米.施工用电配电室设在主体施工现场的东侧北角,配电室总电源由建设单位供给.2 .用电专业设计范围380/22OV供配电设计,现场用电分设备用电、施工照明用电.动力用电分6路,照明分
2、3路,施工用电线路采用TN-S接零保护系统.三、 配电系统施工布置：1 .第一路混凝土搅拌站.橡皮铜芯电缆由配电室架设到搅拌站二极配电箱.由二级电箱分6路分别(埋地)向木工加工车间、混凝土搅拌站供电.2.第二路户处电梯.橡皮铜芯电缆由配电室架设到户处电梯侧二极配电箱供电梯专用.3 .第三路钢筋加工车间.橡皮铜芯电缆室架设到户处电梯侧二极配电箱.由二极电箱分7路分别对弯曲、切断和对焊机供电.4 .第四路塔吊.橡皮铜芯电缆由配电室架设到塔吊侧二级配电箱,由二级配电箱分3路分别向塔吊供电,两路备用开关.5 .第五路电焊加工车间.橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱,由二极箱分两路路供电焊

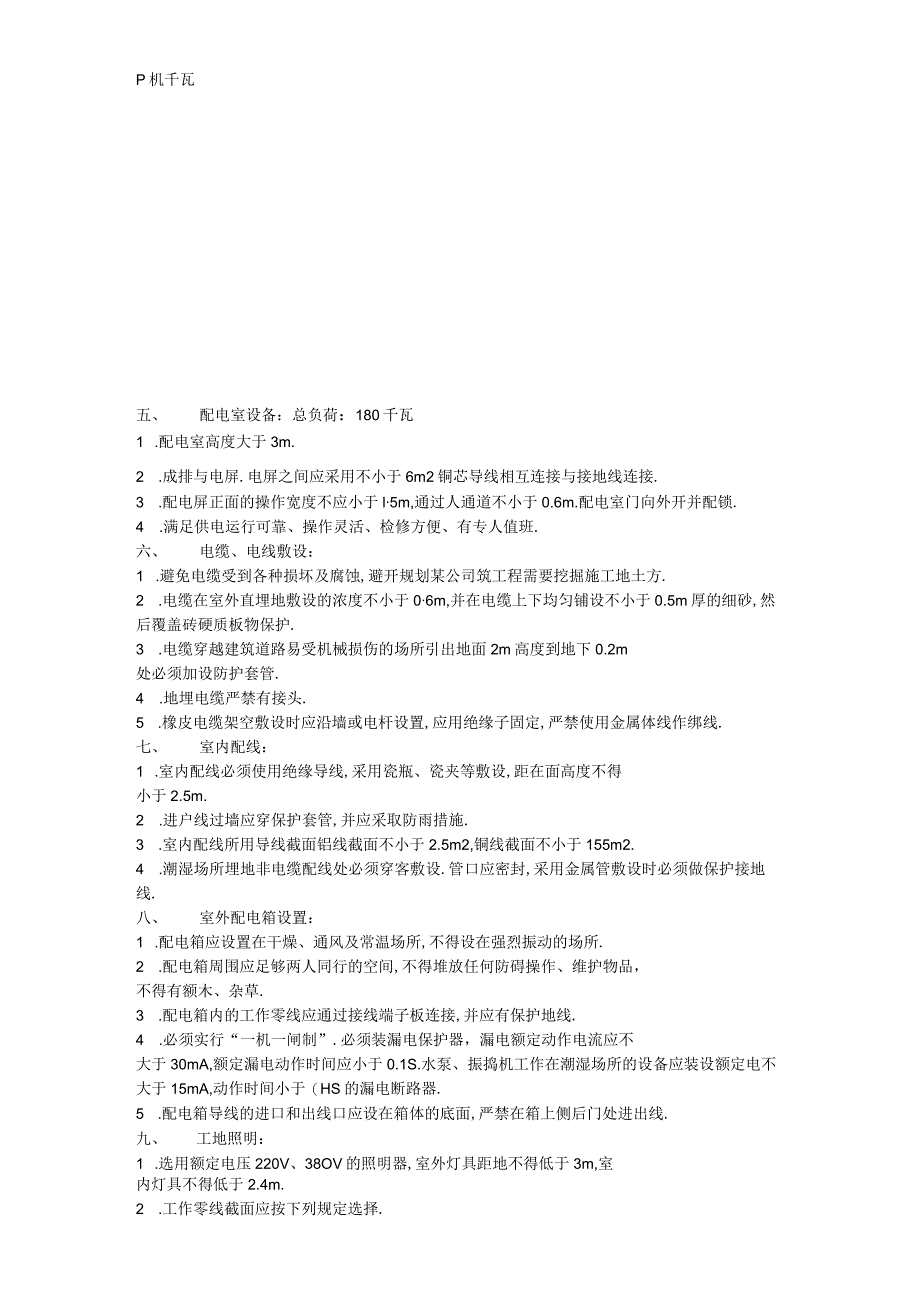

3、机三级开关箱.3路备用.6 .第六路振捣电机.橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到三极漏电开关箱供振捣电机用电.施工所有设备用电采用三级用电二极保护.三级开关箱：一机一闸一漏一箱配电.详见临电施工平面图.四、 负荷计算：每一路：混凝土搅拌站、木机加工车间用电设备总功率为91.3千瓦,选电缆截面为(3X50+2X25)P机千瓦五、 配电室设备：总负荷：180千瓦1 .配电室高度大于3m.2 .成排与电屏.电屏之间应采用不小于6m2铜芯导线相互连接与接地线连接.3 .配电屏正面的操作宽度不应小于l5m,通过人通道不小于0.6m.配电室门向外开并配锁.4 .满足供电运行可靠、操作灵
4、活、检修方便、有专人值班.六、 电缆、电线敷设：1 .避免电缆受到各种损坏及腐蚀,避开规划某公司筑工程需要挖掘施工地土方.2 .电缆在室外直埋地敷设的浓度不小于06m,并在电缆上下均匀铺设不小于0.5m厚的细砂,然后覆盖砖硬质板物保护.3 .电缆穿越建筑道路易受机械损伤的场所引出地面2m高度到地下0.2m处必须加设防护套管.4 .地埋电缆严禁有接头.5 .橡皮电缆架空敷设时应沿墙或电杆设置,应用绝缘子固定,严禁使用金属体线作绑线.七、 室内配线：1 .室内配线必须使用绝缘导线,采用瓷瓶、瓷夹等敷设,距在面高度不得小于2.5m.2 .进户线过墙应穿保护套管,并应采取防雨措施.3 .室内配线所用导
5、线截面铝线截面不小于2.5m2,铜线截面不小于155m2.4 .潮湿场所埋地非电缆配线处必须穿客敷设.管口应密封,采用金属管敷设时必须做保护接地线.八、 室外配电箱设置：1 .配电箱应设置在干燥、通风及常温场所,不得设在强烈振动的场所.2 .配电箱周围应足够两人同行的空间,不得堆放任何防碍操作、维护物品，不得有额木、杂草.3 .配电箱内的工作零线应通过接线端子板连接,并应有保护地线.4 .必须实行“一机一闸制”.必须装漏电保护器，漏电额定动作电流应不大于30mA,额定漏电动作时间应小于0.1S.水泵、振捣机工作在潮湿场所的设备应装设额定电不大于15mA,动作时间小于（HS的漏电断路器.5 .配

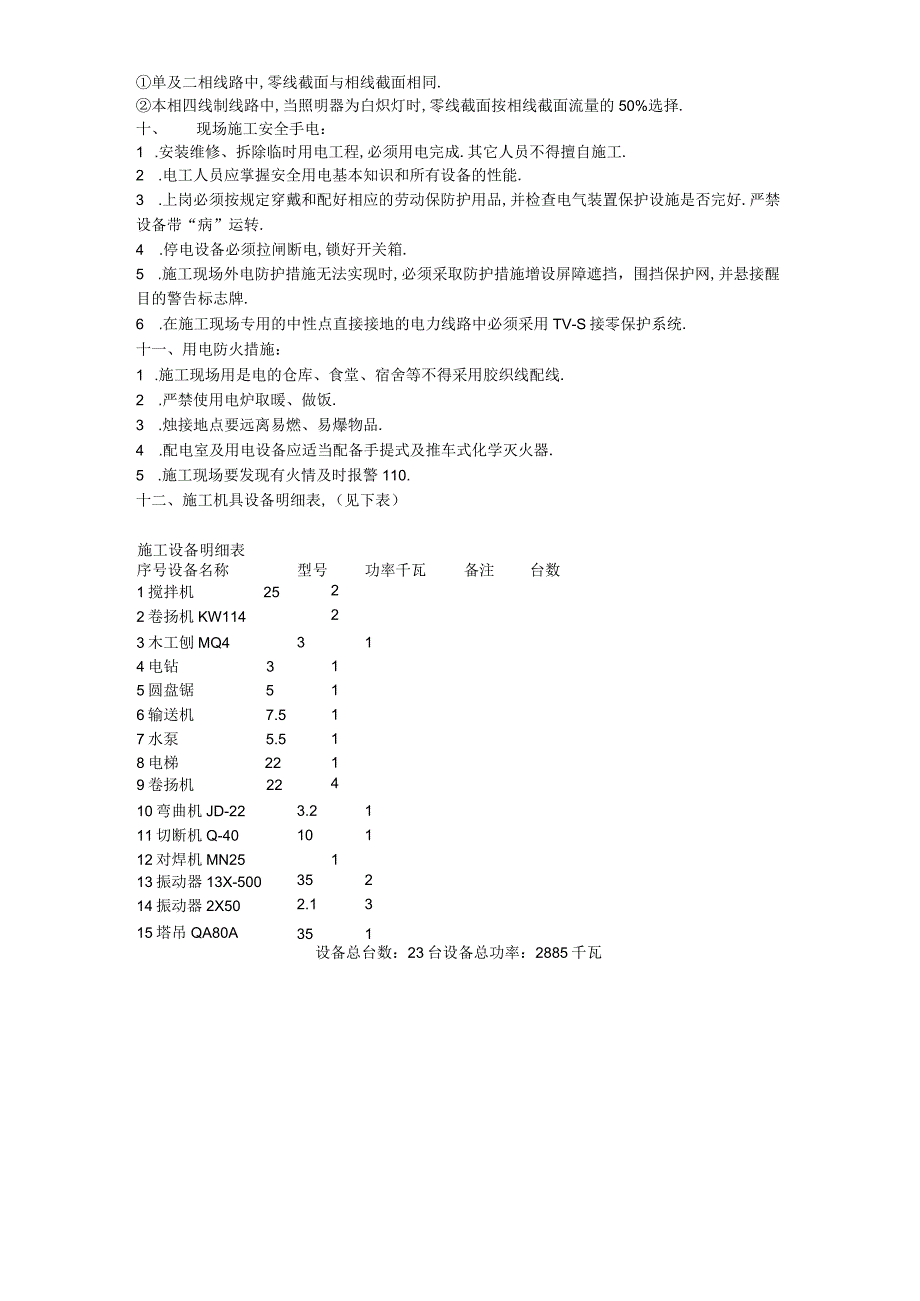

6、电箱导线的进口和出线口应设在箱体的底面,严禁在箱上侧后门处进出线.九、 工地照明：1 .选用额定电压220V、38OV的照明器,室外灯具距地不得低于3m,室内灯具不得低于2.4m.2 .工作零线截面应按下列规定选择.单及二相线路中,零线截面与相线截面相同.本相四线制线路中,当照明器为白炽灯时,零线截面按相线截面流量的50%选择.十、现场施工安全手电：1 .安装维修、拆除临时用电工程,必须用电完成.其它人员不得擅自施工.2 .电工人员应掌握安全用电基本知识和所有设备的性能.3 .上岗必须按规定穿戴和配好相应的劳动保防护用品,并检查电气装置保护设施是否完好.严禁设备带“病”运转.4 .停电设备必须
7、拉闸断电,锁好开关箱.5 .施工现场外电防护措施无法实现时,必须采取防护措施增设屏障遮挡，围挡保护网,并悬接醒目的警告标志牌.6 .在施工现场专用的中性点直接接地的电力线路中必须采用TV-S接零保护系统.十一、用电防火措施：1 .施工现场用是电的仓库、食堂、宿舍等不得采用胶织线配线.2 .严禁使用电炉取暖、做饭.3 .烛接地点要远离易燃、易爆物品.4 .配电室及用电设备应适当配备手提式及推车式化学灭火器.5 .施工现场要发现有火情及时报警110.十二、施工机具设备明细表,（见下表）施工设备明细表序号设备名称型号功率千瓦备注台数1搅拌机2522卷扬机KW11423木工刨MQ4314电钻315圆盘锯516输送机7.517水泵5.518电梯2219卷扬机22410弯曲机JD-223.2111切断机Q-4010112对焊机MN25113振动器13X-50035214振动器2X502.1315塔吊QA80A351设备总台数：23台设备总功率：2885千瓦图库网址
