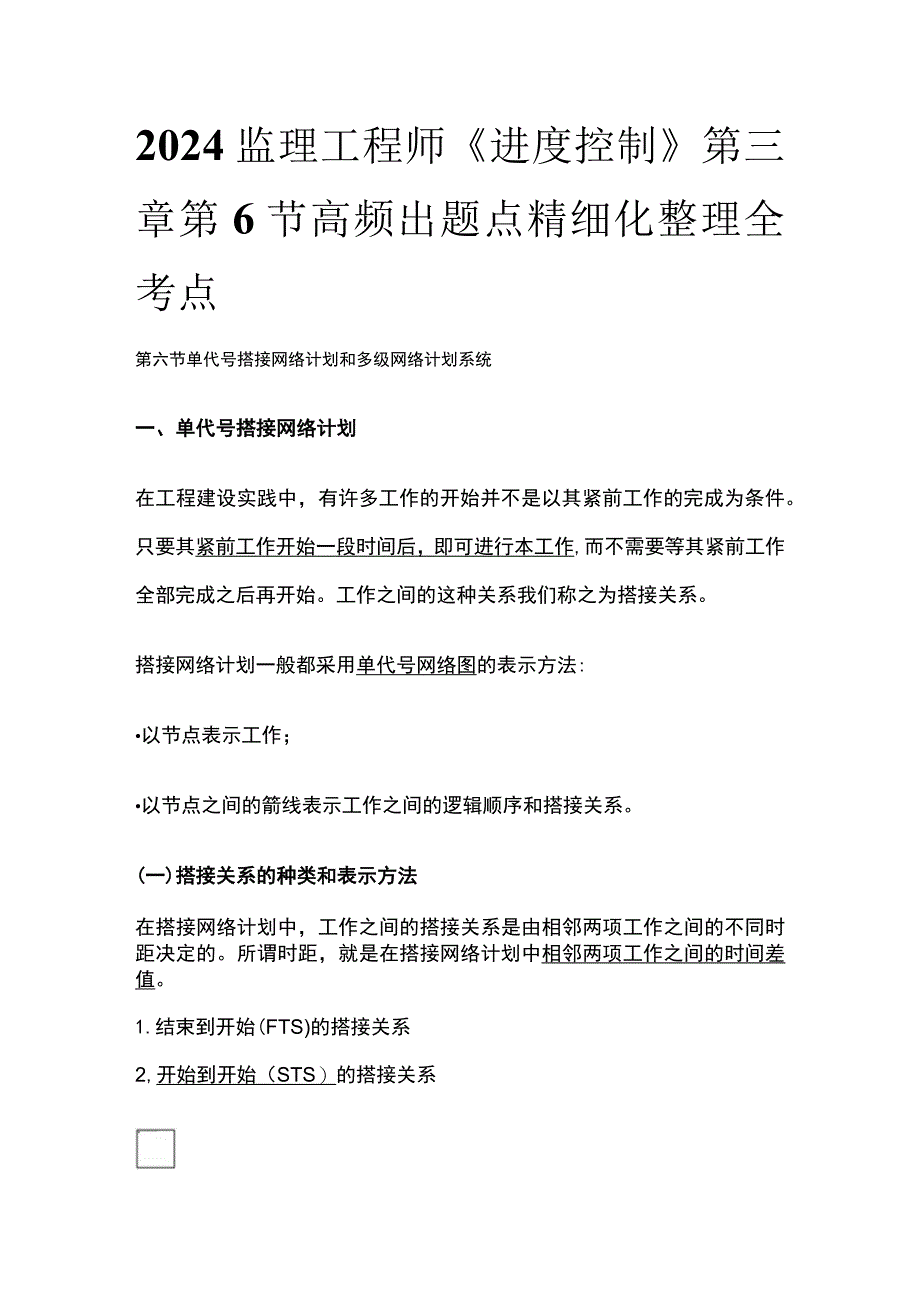

1、2024监理工程师进度控制第三章第6节高频出题点精细化整理全考点第六节单代号搭接网络计划和多级网络计划系统一、单代号搭接网络计划在工程建设实践中,有许多工作的开始并不是以其紧前工作的完成为条件。只要其紧前工作开始一段时间后,即可进行本工作,而不需要等其紧前工作全部完成之后再开始。工作之间的这种关系我们称之为搭接关系。搭接网络计划一般都采用单代号网络图的表示方法:以节点表示工作;以节点之间的箭线表示工作之间的逻辑顺序和搭接关系。(一)搭接关系的种类和表示方法在搭接网络计划中,工作之间的搭接关系是由相邻两项工作之间的不同时距决定的。所谓时距,就是在搭接网络计划中相邻两项工作之间的时间差值。1.结束

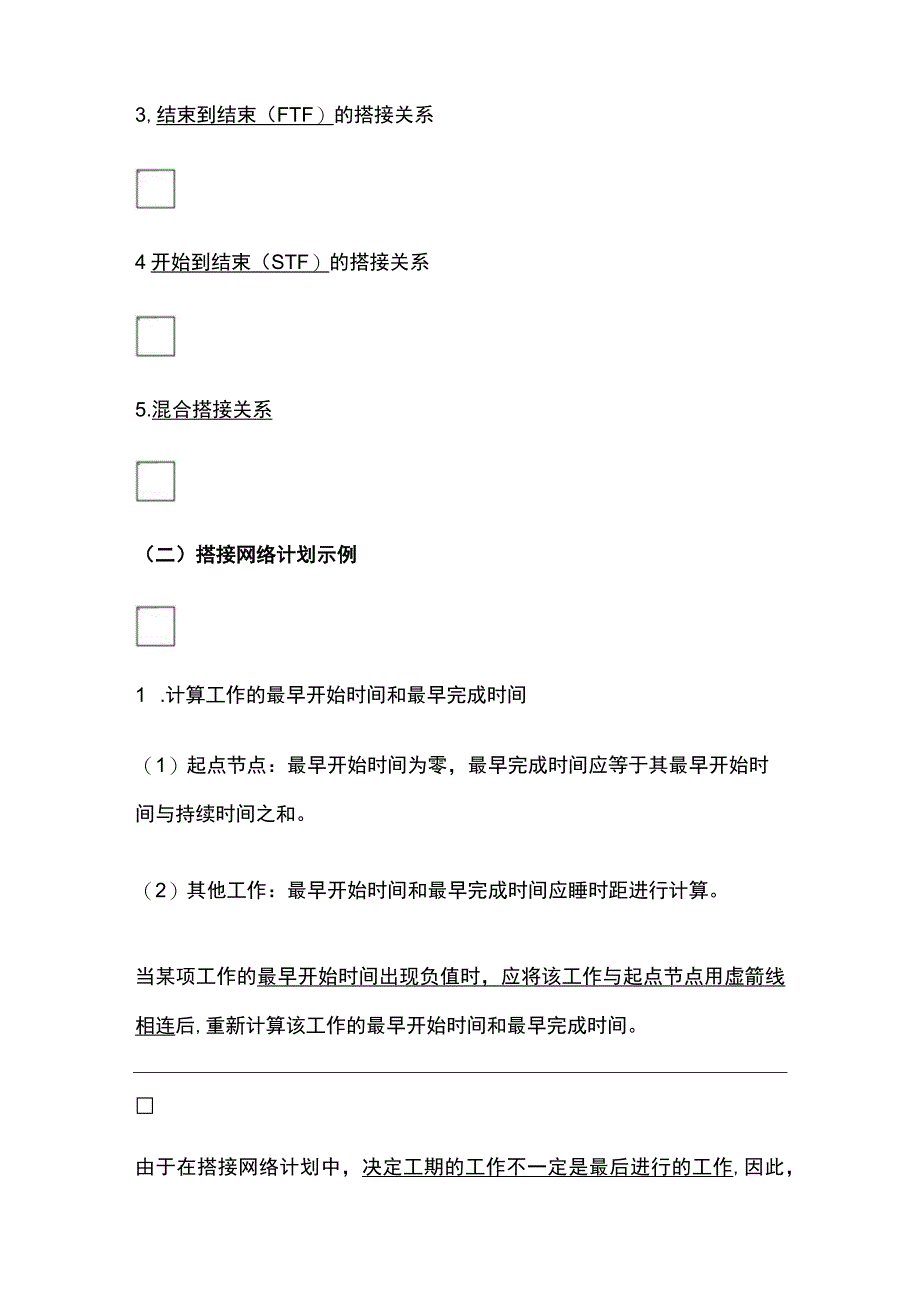

2、到开始(FTS)的搭接关系2,开始到开始(STS)的搭接关系3,结束到结束(FTF)的搭接关系4开始到结束(STF)的搭接关系5.混合搭接关系(二)搭接网络计划示例1 .计算工作的最早开始时间和最早完成时间(1)起点节点:最早开始时间为零,最早完成时间应等于其最早开始时间与持续时间之和。(2)其他工作:最早开始时间和最早完成时间应睡时距进行计算。当某项工作的最早开始时间出现负值时,应将该工作与起点节点用虚箭线相连后,重新计算该工作的最早开始时间和最早完成时间。由于在搭接网络计划中,决定工期的工作不一定是最后进行的工作,因此,在用上述方法完成终点节点的最早完成时间计算之后,还应检查网络计划中其他
3、工作的最早完成时间是否超过已算出的计算工期。如整项工作的最早完成时间超过终点节点的最早完成时间,应将该工作与终点节点用虚箭线相连,然后重新计算该网络计划的计算工期。2 .计算相邻两项工作之间的时间间隔搭接关系为结束到开始(FTS)时的时间间隔。LAGiJ=ESj-EFi-FTSij(2)搭接关系为开始到开始(STS)时的时间间隔。1.AGiJ=ESj-ESi-STSij搭接关系为结束到结束(FTF)时的时间间隔。1.AGiJ=EFj-EFi-FTFij搭接关系为开始到结束(STF)时的时间间隔。1.AGiJ=EFj-ESi-STFij(5)混合搭接关系时的时间间隔。分别计算出时间间隔,然后取其
4、中的最小值。3 .计算工作的时差(1)工作的总时差以终点节点为完成节点的工作:TF=Tp-Tco其他工作:TF=min紧后工作的总时差+本工作与紧后工作的时间间隔如果某工作的最迟完成时间超出计划工期,应将该工作与终点节点用虚箭线相连后,再计算其总时差。(2)工作的自由时差以终点节点为完成节点的工作:FF=TP-EF本工作其他工作:FF=min该工作与其紧后工作之间的时间间隔 .计算工作的最迟完成时间和最迟开始时间 1.F=EF+TF 1.S=ES+TF5.确定关键线路从搭接网络计划的终点节点开始,逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。关键线路上的工作即为关键工作,
5、关键工作的总时差最小。【例题2020年真题】单代号搭接网络计划中,时距是指相邻两项工作之间的(B)oA.时间间隔B.时间差值C.机动时间D.搭接时间【解析】所谓时距,就是在搭接网络计划中相邻两项工作之间的时间差值。【例题2015年真题】某分部工程由A、B工作组成,其中A工作结束4d后,B工作开始。则A、B工作之间的搭接关系是(C)。A.从开始到结束B.从结束到结束C.从结束到开始D.从开始到开始【解析】结束到开始的搭接关系指的是前一项工作结束并间隔一段时间后下一项工作开始。遮L某工程单代号搭接网络计划如下图所示,其中B和D工作的最早开始时间是(C)。A.4和4B.6和7(:.2和0D.2和2【
6、解析】B最早开始时间是第2天末,D最早开始时间是第O天。【例题2011年真题】某工程单代号搭接网络计划中工作B、D、E之间的搭接关系和时间参数如下图所示。工作D和工作E的总时差分别为6天和2天,则工作B的总时差为(C)无A.3B.8C.9D.12【解析】TFB二min各紧后工作的总时差+紧后工作与本工作的时间间隔=min6+3,2+8)=9o【例题2013年真题】某工程单代号搭接网络计划如下图所示,其中关键工作有(B)oA.工作A和工作BB,工作C和工作DC.工作B和工作DD.工作C和工作F【解析】从图中的A工作和C工作搭接关系STF=2可以推断出A工作不是起始工作,需要在单代号网络图中增加一
7、个起始工作S作为起始节点,依据各项的搭接关系和持续时间可以得到该网络图中C工作和D工作是关键工作。【例题2019年真题】单代号搭接网络计划中,关键线路的特点是线路上的(D)。A.关键工作总时差之和最大B.工作时距之和最小C.相邻工作无混合搭接关系D.相邻工作时间间隔为零【解析】从搭接网络计划的终点节点开始,逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。【总结】关于关键线路和关键工作的判定关键总时差最小的工作,就是关键工作。工作当计划工期等于计算工期时,总时差为。的工作,就是关键工作。关键线路上的工作一定是关键工作,但关键工作不一定只在关键线路上。关键工作两端的节点一定是关
8、键节点,两端为关键节点的工作,不一定是关键工作。关键线路上的节点一定是关键节点,但关键节点组成的线路不一定是关键线路。关键双代号、双代号时标、单代号网络图:总持续时间最长的线路为关线路键线路。双代号、双代号时标网络图:由关键工作组成的线路为关键线路。双代号时标网络图:自始至终没有波形线的线路,为关键线路。对于单代号、单代号搭接网络图:逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。【例题2016年真题】在工程网络计划中,关键工作的特点是(C)。A.关键工作一定在关键线路上B.关键工作的持续时间最长C.关键工作的总时差最小D.关键工作的持续时间最短【解析】总时差最小的工作,就
9、是关键工作。【例题2017年真题】关于关键工作的说法,正确的是(C)。A.总时差为零的工作为关键工作B.自由时差最小的工作为关键工作C.最迟完成时间与最早完成时间的差值最小的工作为关键工作D,工作持续时间最长的工作为关键工作【例题2018年真题】工程网络计划中,关键线路是指(ABD)的线路。A.单代号搭接网络计划中时间间隔全部为零B.双代号时标网络计划中没有波形线C.双代号网络计划中没有虚工作D,双代号网络计划中工作持续时间总和最大E.单代号网络计划中由关键工作组成【解析】C应为:双代号网络图的关键线路中可能存在虚工作。单代号网络计划中总时差最小的工作为关键工作。E应为:将这些关键工作相连,并
10、保证相邻两项工作之间的时间间隔为零而构成的线路就是关键线路。【例题2017年真题】关于工程网络计划中关键线路的说法,正确的有(ABE)oA.双代号网络计划中持续时间最长的线路B.双代号时标网络计划中无波形线的线路为关键线路C.单代号网络计划中总时差为零的线路D.双代号网络计划中无虚箭线的线路为关键线路E.在工程网络计划中,关键线路上工作的总时差等于计划工期与计算工期之差【解析】C应为:单代号网络计划中将关键工作相连,并保证相邻两项工作之间的时间间隔为零而构成的线路就是关键线路。D应为:双代号网络计划中关键线路可能存在虚工作。二、多级网络计划系统多级网络计划系统是指由处于不同层级且相互有关联的若
11、干网络计划所组成的系统。在该系统中,处于不同层级的网络计划既可以进行分解,成为若干独立的网络计划;又可以进行综合,形成一个多级网络计划系统。(一)多级网络计划系统的特点(1)多级网络计划系统应分阶段逐步深化Q编制过程是一个由浅入深、从顶层到底层、由粗到细的过程,并且贯穿在该实施计划系统的始终。(2)多级网络计划系统中的层级与建设工程规模、复杂程度及进度控制的需要有关。在多级网络计划系统中,不同层级的网络计划,应该由不同层级的进度控制人员编制。(4)多级网络计划系统可以随时进行分解和综合。(二)多级网络计划系统的编制原则和方法编整体优化原则。制连续均衡原则。原简明适用原则。则编多级网络计划系统的
