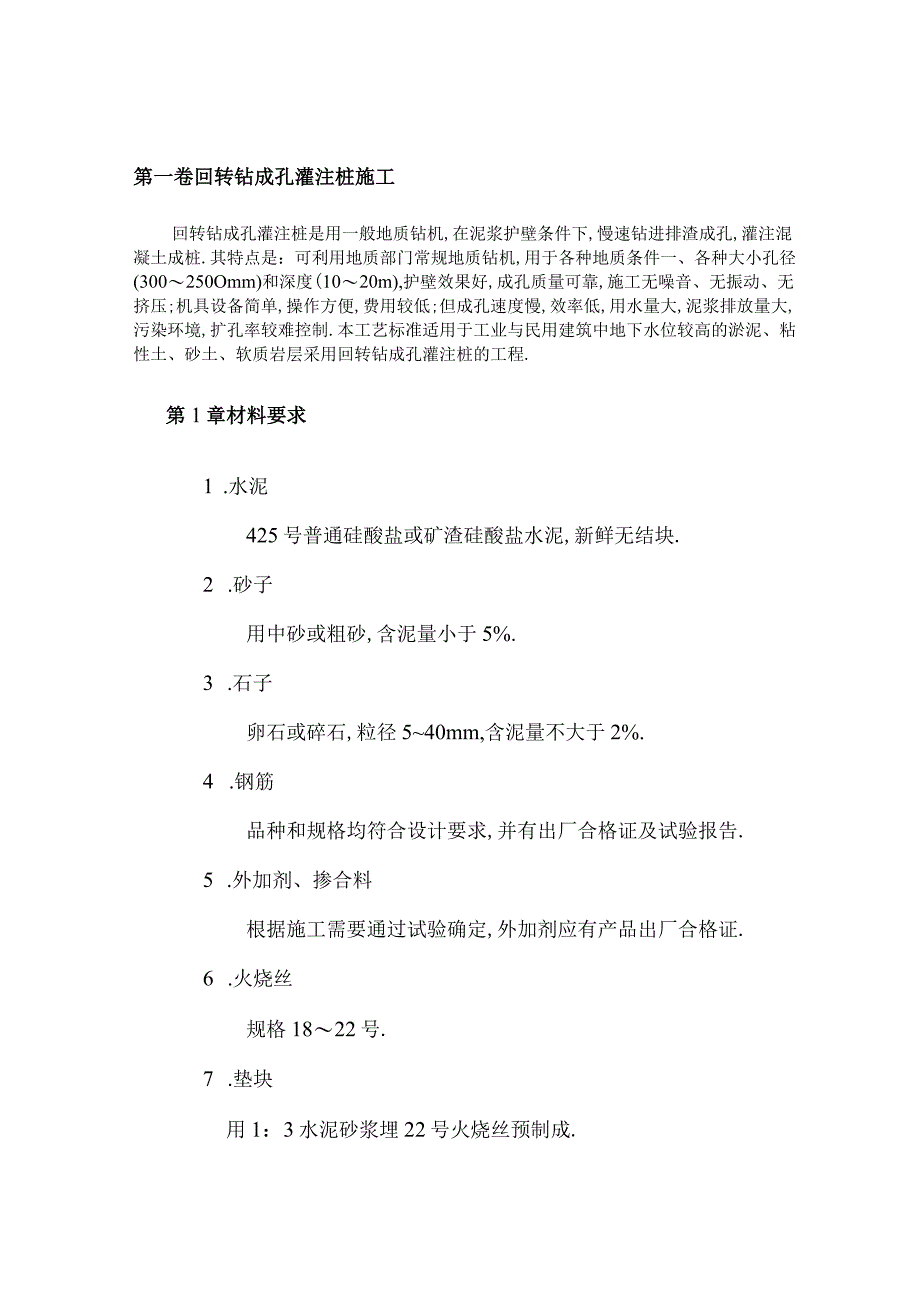

1、第一卷回转钻成孔灌注桩施工回转钻成孔灌注桩是用一般地质钻机,在泥浆护壁条件下,慢速钻进排渣成孔,灌注混凝土成桩.其特点是：可利用地质部门常规地质钻机,用于各种地质条件一、各种大小孔径(300250Omm)和深度(1020m),护壁效果好,成孔质量可靠,施工无噪音、无振动、无挤压;机具设备简单,操作方便,费用较低;但成孔速度慢,效率低,用水量大,泥浆排放量大,污染环境,扩孔率较难控制.本工艺标准适用于工业与民用建筑中地下水位较高的淤泥、粘性土、砂土、软质岩层采用回转钻成孔灌注桩的工程.第1章材料要求1 .水泥425号普通硅酸盐或矿渣硅酸盐水泥,新鲜无结块.2 .砂子用中砂或粗砂,含泥量小于5%.

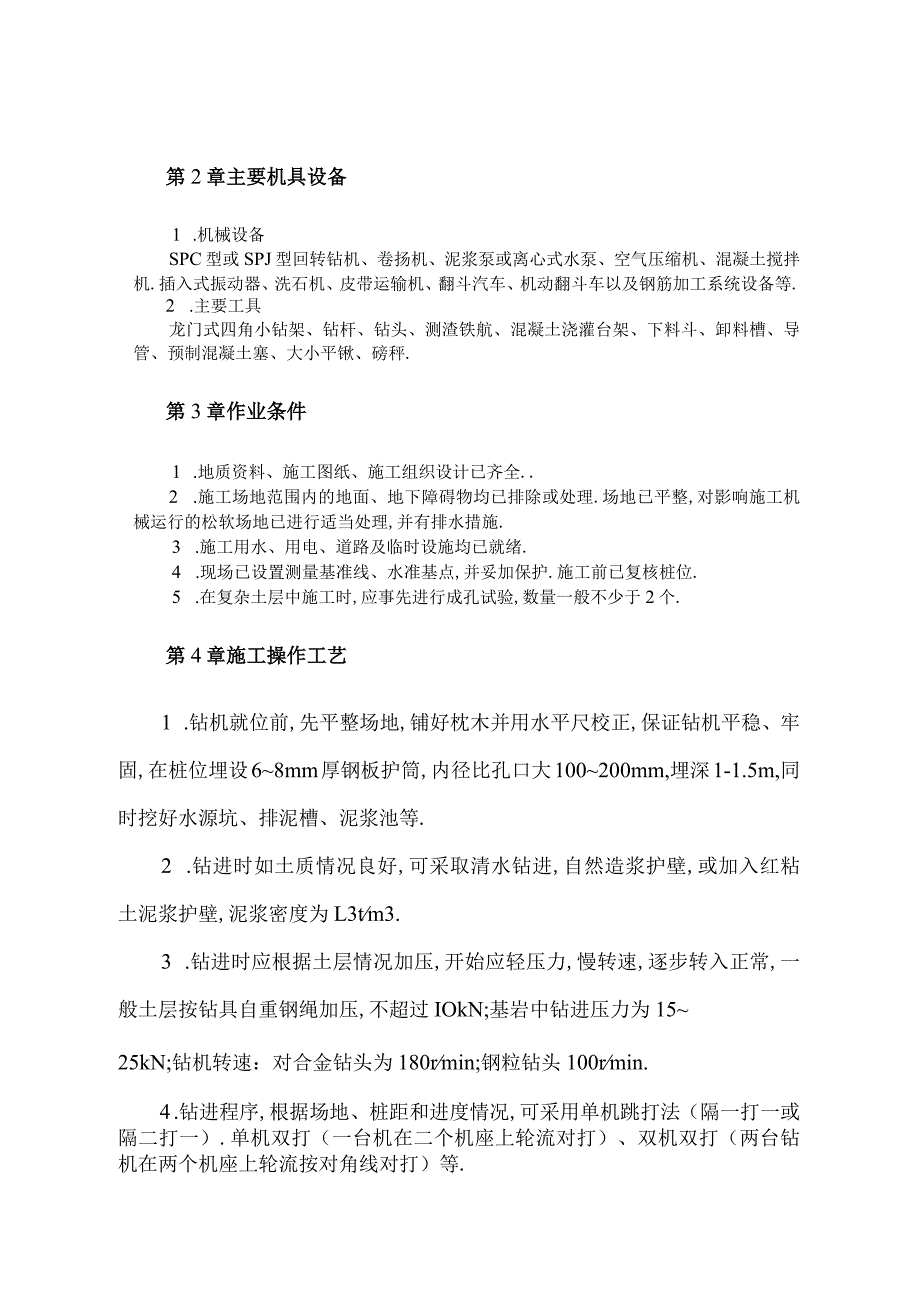

2、3 .石子卵石或碎石,粒径540mm,含泥量不大于2%.4 .钢筋品种和规格均符合设计要求,并有出厂合格证及试验报告.5 .外加剂、掺合料根据施工需要通过试验确定,外加剂应有产品出厂合格证.6 .火烧丝规格1822号.7 .垫块用1：3水泥砂浆埋22号火烧丝预制成.第2章主要机具设备1 .机械设备SPC型或SPJ型回转钻机、卷扬机、泥浆泵或离心式水泵、空气压缩机、混凝土搅拌机.插入式振动器、洗石机、皮带运输机、翻斗汽车、机动翻斗车以及钢筋加工系统设备等.2 .主要工具龙门式四角小钻架、钻杆、钻头、测渣铁航、混凝土浇灌台架、下料斗、卸料槽、导管、预制混凝土塞、大小平锹、磅秤.第3章作业条件1 .
3、地质资料、施工图纸、施工组织设计已齐全.2 .施工场地范围内的地面、地下障碍物均已排除或处理.场地已平整,对影响施工机械运行的松软场地已进行适当处理,并有排水措施.3 .施工用水、用电、道路及临时设施均已就绪.4 .现场已设置测量基准线、水准基点,并妥加保护.施工前已复核桩位.5 .在复杂土层中施工时,应事先进行成孔试验,数量一般不少于2个.第4章施工操作工艺1 .钻机就位前,先平整场地,铺好枕木并用水平尺校正,保证钻机平稳、牢固,在桩位埋设68mm厚钢板护筒,内径比孔口大100200mm,埋深1-1.5m,同时挖好水源坑、排泥槽、泥浆池等.2 .钻进时如土质情况良好,可采取清水钻进,自然造浆

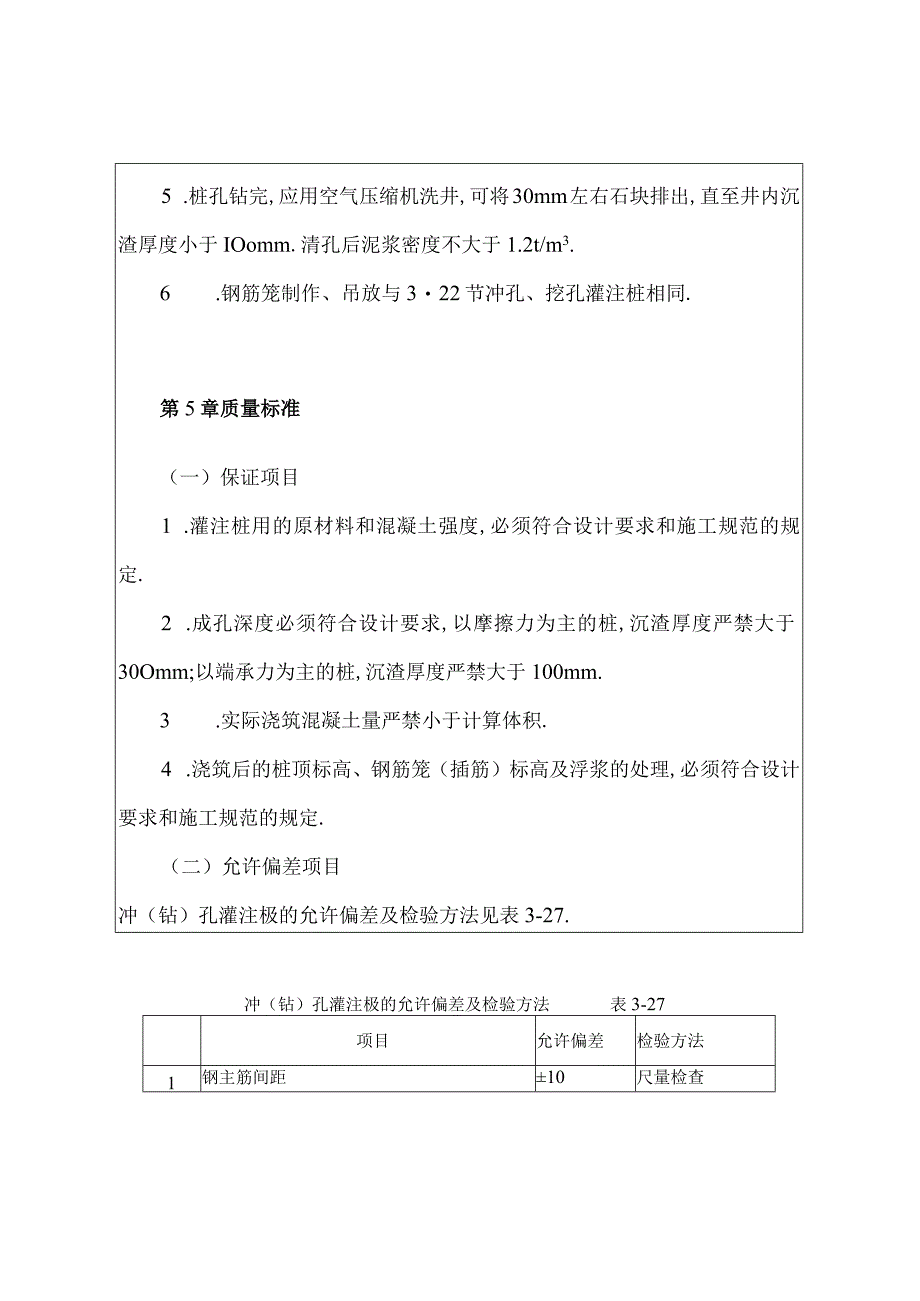

4、护壁,或加入红粘土泥浆护壁,泥浆密度为L3tm3.3 .钻进时应根据土层情况加压,开始应轻压力,慢转速,逐步转入正常,一般土层按钻具自重钢绳加压,不超过IOkN;基岩中钻进压力为1525kN;钻机转速：对合金钻头为180rmin;钢粒钻头100rmin.4 .钻进程序,根据场地、桩距和进度情况,可采用单机跳打法（隔一打一或隔二打一）.单机双打（一台机在二个机座上轮流对打）、双机双打（两台钻机在两个机座上轮流按对角线对打）等.5 .桩孔钻完,应用空气压缩机洗井,可将30mm左右石块排出,直至井内沉渣厚度小于IOomm.清孔后泥浆密度不大于1.2t/m3.6 .钢筋笼制作、吊放与322节冲孔、挖孔
5、灌注桩相同.第5章质量标准（一）保证项目1 .灌注桩用的原材料和混凝土强度,必须符合设计要求和施工规范的规定.2 .成孔深度必须符合设计要求,以摩擦力为主的桩,沉渣厚度严禁大于30Omm;以端承力为主的桩,沉渣厚度严禁大于100mm.3 .实际浇筑混凝土量严禁小于计算体积.4 .浇筑后的桩顶标高、钢筋笼（插筋）标高及浮浆的处理,必须符合设计要求和施工规范的规定.（二）允许偏差项目冲（钻）孔灌注极的允许偏差及检验方法见表3-27.冲（钻）孔灌注极的允许偏差及检验方法表3-27项目允许偏差检验方法1钢主筋间距10尺量检查工程名称2筋砸筋间距203笼直径104长度505桩的位置偏移泥浆护壁成孔（干成
6、孔、爆扩成孔）灌注桩垂直与桩基中心线12跟桩D/6且不大于200拉线和尺量检查单排桩群桩基础的边桩沿桩基中心条形基础的桩D/4且不大于300群桩基础的中间桩6垂直度H/100吊线和尺量检查注：1.d为桩的直径;H为桩长;2.检查数量：按桩数抽查10%,但不少于3根.第6章成品保护1 .钢筋笼在制作、运输和安装过程中,应采取防止变形措施.放入桩孔时,应绑保护垫块或垫管和垫板.2 .钢筋笼吊入桩孔时,应防止碰撞孔壁.已下入桩孔内的钢筋笼应有固定措施,防止移位或浇筑混凝土时上浮.钢筋笼放入孔内后,应在4h内浇筑混凝土.3 .安装钻孔机、运钢筋笼以及浇筑混凝土时,均应注意保护好现场的轴线控制和水准基点
7、桩.4 .桩头预留的主筋插筋,应妥善保护,不得任意弯折或压断.5 .已完桩的软土基坑开挖,应制定合理的施工顺序和技术措施,防止造成桩位移和倾斜,并应检查每根桩的纵横水平偏差,采取纠正措施.第7章安全措施1 .认真查清邻近建（构）筑物情况,采取有效的防震安全措施,以避免冲击（钻）成孔时震坏邻近建（构）筑物,造成裂缝、倾斜,甚致倒塌事故.2 .冲击（钻）成孔机械操作时应安放平稳,防止冲孔时突然倾倒或冲锤突然下落;造成人员伤亡和设备损坏.3 .采用泥浆护壁成孔,应根据设备情况、地质条件和孔内情况变化,认真控制泥浆密度流内水头高度、护筒埋设深度、钻机垂直度、钻进和提钻速度等,以防塌孔,造成机具塌陷.4
8、 .冲击锤（钻）操作时,距落锤6m范围内不得有人员走动或进行其他作业,非工作人员不准进入施工区域内.5 .冲（钻）孔灌注桩在已成孔尚未灌注混凝土前,应用盖板封严,以免掉土或发生人身安全事故.6 .所有成孔设备,电路要架空设置,不得使用不防水的电线或绝缘层有损伤的电线.电闸箱和电动机要有接地装置,加盖防雨罩;电路接头要安全可靠,开关要有保险装置.7 .恶劣气候冲（钻）孔机应停止作业,休息或作业结束时,应切断操作箱上的总开关,并将离电源最近的配电盘上的开关切断.8 .混凝土灌注时,装、拆导管人员必须戴安全帽,并注意防止扳手、螺丝等掉入桩孔内;拆卸导管时,其上空不得进行其他作业,导管提升后继续浇注混
9、凝土前,必须检查其是否垫稳或挂牢.第8章施工注意事项1 .回转钻成孔时,为保持孔壁稳定,防止坍孔,应注意选好护壁泥浆,粘度现符合要求;护筒要埋深、理率、埋正,护筒底部与周围要用粘土夯实,防止外部水渗入孔时保持钻具与护筒同心,防止钻具撞击护简;在松散的粉砂土层钻进时,应适当控制钻进速度,不宜过快;终孔后,清孔和作灌注混凝土的准备工作时,仍应保持足够的补水量;孔内有一定的水位,并尽量缩短成孔后间歇和浇筑混凝土时间等.2 .成孔时为防止偏孔,施工前要注意做好场地平整、碾实工作;钻机安置就造稳固,钻架要垂直;同时注意下好护筒和井口管,选用性能好的泥浆;钻具要保持垂直度度、刚度、同心度,防止钻机跳动、钻杆晃动等3 .为了保证钢筋笼安放位置正确,作到不上浮、不偏,吊放时要用2根65Omm钢筋笼叉住、卡牢;在钢筋笼四周上下应采取捆扎混凝土块导正措施;在混凝土浇灌至钢筋笼下部时,应放慢浇灌速度,待混凝土进入钢筋笼2m后,再加块灌注速度,以保证钢筋笼轴线与钻孔轴线一致.4 .桩混凝土灌注应注意选用合适的坍落度,必要时适当接加木钙减水剂,下部可利用混凝土的大坍落度与下冲力和导管的上下抽动插捣使混凝土密实;上部必须用接长的软轴插入式振动器分层振捣密实,以保证桩体的密实度和强度.
