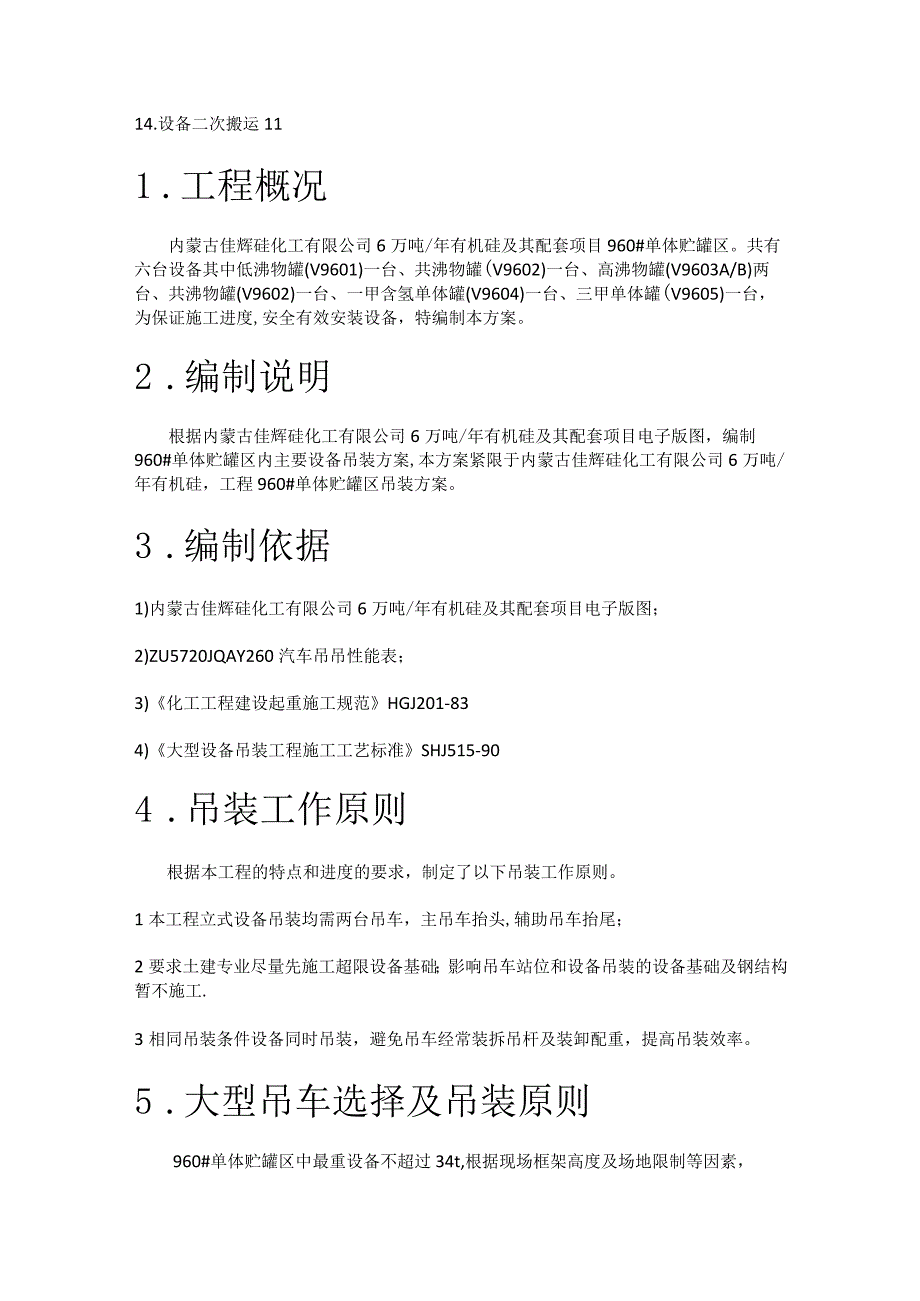

1、14.设备二次搬运111 .工程概况内蒙古佳辉硅化工有限公司6万吨/年有机硅及其配套项目960#单体贮罐区。共有六台设备其中低沸物罐(V9601)一台、共沸物罐(V9602)一台、高沸物罐(V9603A/B)两台、共沸物罐(V9602)一台、一甲含氢单体罐(V9604)一台、三甲单体罐(V9605)一台，为保证施工进度,安全有效安装设备，特编制本方案。2 .编制说明根据内蒙古佳辉硅化工有限公司6万吨/年有机硅及其配套项目电子版图，编制960#单体贮罐区内主要设备吊装方案,本方案紧限于内蒙古佳辉硅化工有限公司6万吨/年有机硅，工程960#单体贮罐区吊装方案。3 .编制依据1)内蒙古佳辉硅化工有限
2、公司6万吨/年有机硅及其配套项目电子版图；2)ZU5720JQAY260汽车吊吊性能表；3)化工工程建设起重施工规范HGJ201-834)大型设备吊装工程施工工艺标准SHJ515-904 .吊装工作原则根据本工程的特点和进度的要求，制定了以下吊装工作原则。1本工程立式设备吊装均需两台吊车，主吊车抬头,辅助吊车抬尾；2要求土建专业尽量先施工超限设备基础；影响吊车站位和设备吊装的设备基础及钢结构暂不施工.3相同吊装条件设备同时吊装，避免吊车经常装拆吊杆及装卸配重，提高吊装效率。5 .大型吊车选择及吊装原则960#单体贮罐区中最重设备不超过34t,根据现场框架高度及场地限制等因素，960#单体贮罐区

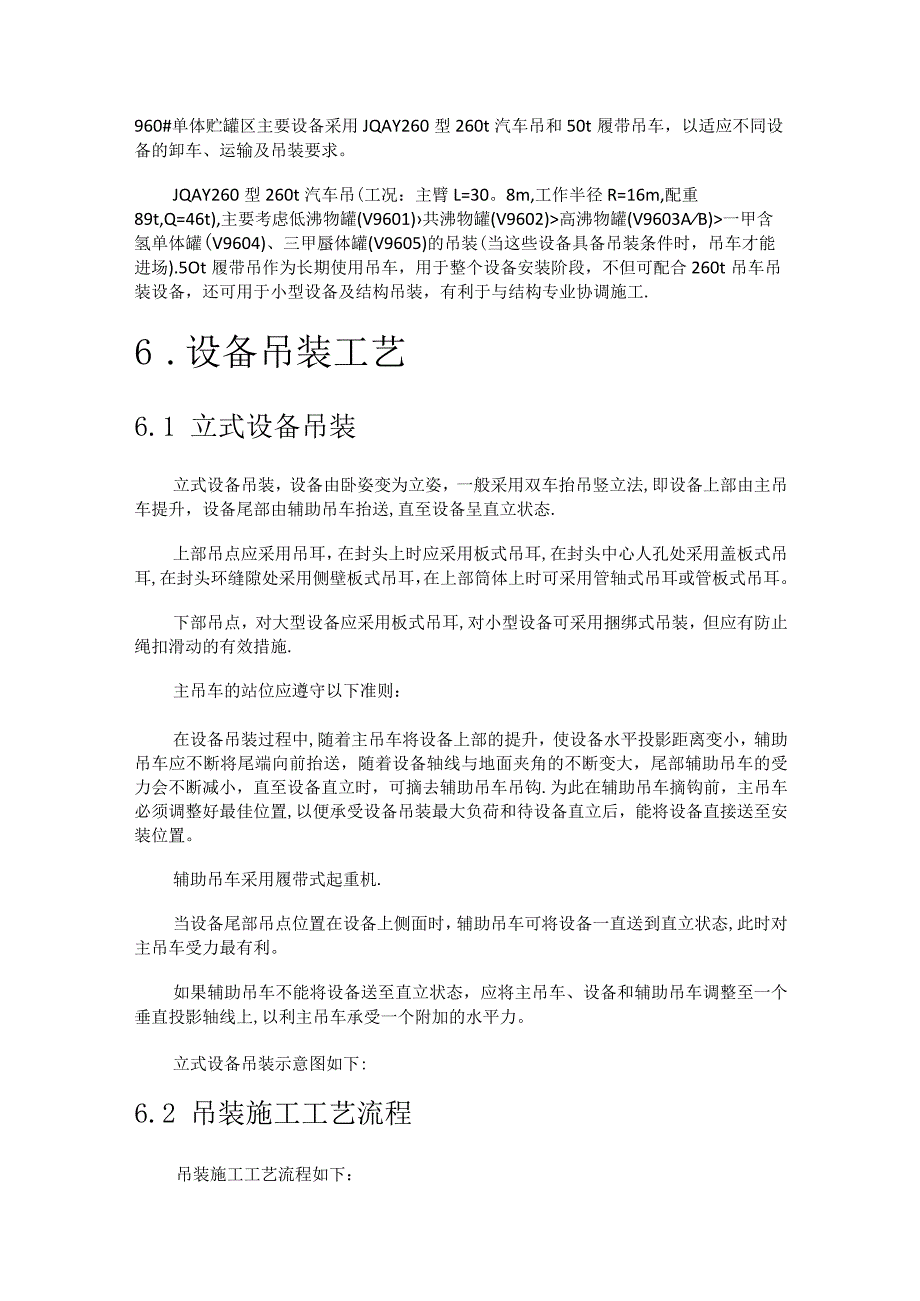

3、主要设备采用JQAY260型260t汽车吊和50t履带吊车，以适应不同设备的卸车、运输及吊装要求。JQAY260型260t汽车吊(工况：主臂L=30。8m,工作半径R=16m,配重89t,Q=46t),主要考虑低沸物罐(V9601)共沸物罐(V9602)高沸物罐(V9603AB)一甲含氢单体罐(V9604)、三甲蜃体罐(V9605)的吊装(当这些设备具备吊装条件时，吊车才能进场).5Ot履带吊作为长期使用吊车，用于整个设备安装阶段，不但可配合260t吊车吊装设备，还可用于小型设备及结构吊装，有利于与结构专业协调施工.6 .设备吊装工艺6.1 立式设备吊装立式设备吊装，设备由卧姿变为立姿，一般采
4、用双车抬吊竖立法,即设备上部由主吊车提升，设备尾部由辅助吊车抬送,直至设备呈直立状态.上部吊点应采用吊耳，在封头上时应采用板式吊耳,在封头中心人孔处采用盖板式吊耳,在封头环缝隙处采用侧壁板式吊耳，在上部筒体上时可采用管轴式吊耳或管板式吊耳。下部吊点，对大型设备应采用板式吊耳,对小型设备可采用捆绑式吊装，但应有防止绳扣滑动的有效措施.主吊车的站位应遵守以下准则：在设备吊装过程中,随着主吊车将设备上部的提升，使设备水平投影距离变小，辅助吊车应不断将尾端向前抬送，随着设备轴线与地面夹角的不断变大，尾部辅助吊车的受力会不断减小，直至设备直立时，可摘去辅助吊车吊钩.为此在辅助吊车摘钩前，主吊车必须调整好

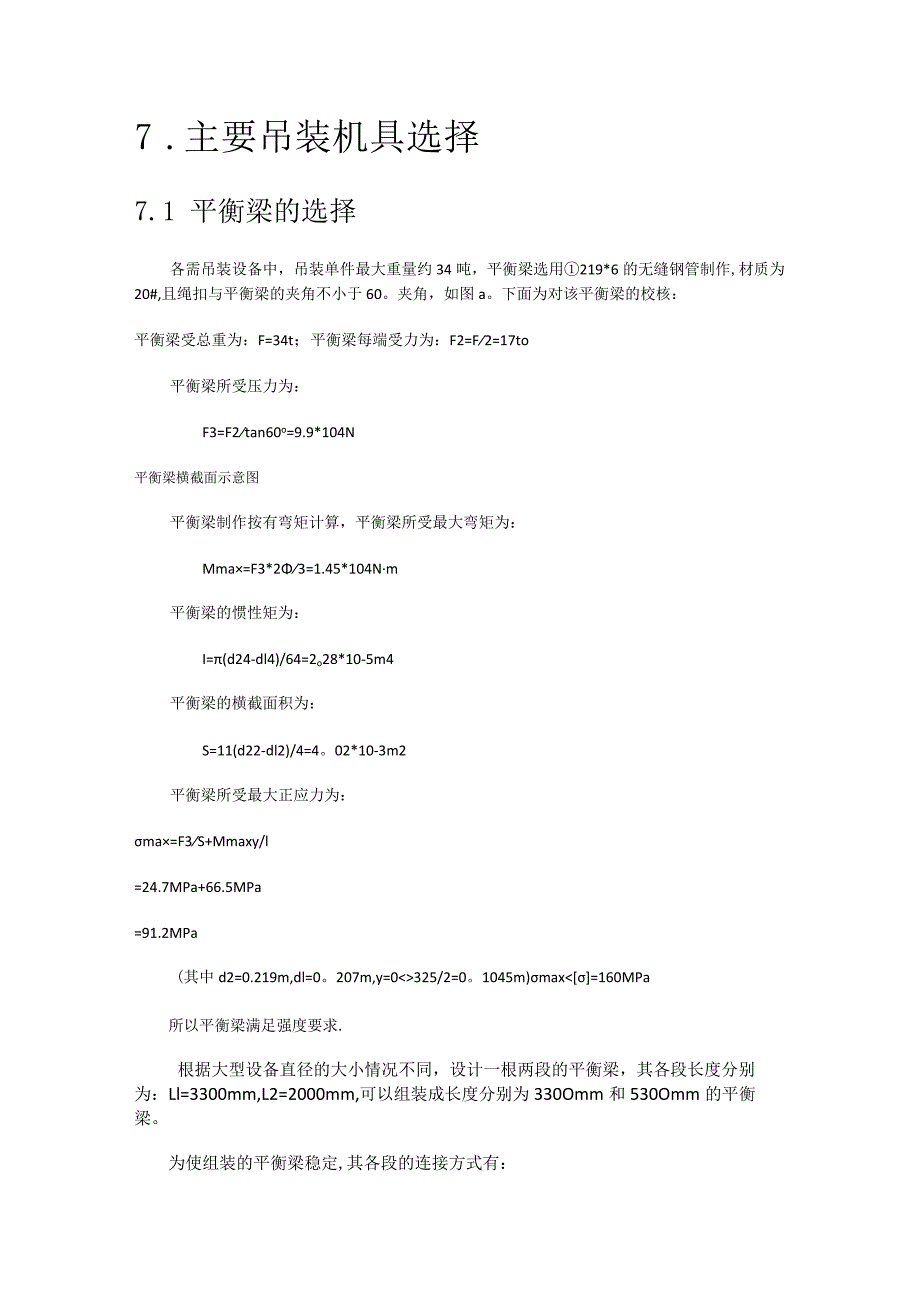

5、最佳位置,以便承受设备吊装最大负荷和待设备直立后，能将设备直接送至安装位置。辅助吊车采用履带式起重机.当设备尾部吊点位置在设备上侧面时，辅助吊车可将设备一直送到直立状态,此时对主吊车受力最有利。如果辅助吊车不能将设备送至直立状态，应将主吊车、设备和辅助吊车调整至一个垂直投影轴线上,以利主吊车承受一个附加的水平力。立式设备吊装示意图如下:6.2 吊装施工工艺流程吊装施工工艺流程如下：7 .主要吊装机具选择7.1 平衡梁的选择各需吊装设备中，吊装单件最大重量约34吨，平衡梁选用219*6的无缝钢管制作,材质为20#,且绳扣与平衡梁的夹角不小于60。夹角，如图a。下面为对该平衡梁的校核：平衡梁受总重
6、为：F=34t；平衡梁每端受力为：F2=F2=17to平衡梁所受压力为：F3=F2tan60o=9.9*104N平衡梁横截面示意图平衡梁制作按有弯矩计算，平衡梁所受最大弯矩为：Mma=F3*23=1.45*104Nm平衡梁的惯性矩为：I=(d24-dl4)/64=2o28*10-5m4平衡梁的横截面积为：S=11(d22-dl2)/4=4。02*10-3m2平衡梁所受最大正应力为：ma=F3S+Mmaxy/l=24.7MPa+66.5MPa=91.2MPa(其中d2=0.219m,dl=0。207m,y=0325/2=0。1045m)max=160MPa所以平衡梁满足强度要求.根据大型设备直径
7、的大小情况不同，设计一根两段的平衡梁，其各段长度分别为：Ll=3300mm,L2=2000mm,可以组装成长度分别为330Omm和530Omm的平衡梁。为使组装的平衡梁稳定,其各段的连接方式有：用凸凹面法兰进行连接（如图a）；用平焊法兰进行连接,且段左端加套管（详见图b）7.2 主要吊装用绳扣选择960#单体贮罐区，单件吊装最重约为34t,平衡梁长度最长为5。3m（如下图）。下面根据最大值确定所需主吊绳扣：平衡梁吊装示意图平衡梁受总重为：F=34t;平衡梁每端受力为：F2=F2=17t.若吊装共4股绳扣，则单股绳扣最大受力为：F单=F4（sin60o）=9,9*103kgf若取绳扣安全系数K=
8、6,则所需绳扣直径为：d=（SP（O3）1/2=（6F单/（0。3）1/232o3mm其中。一钢丝抗拉强度选择不低于190Kgfmm2,故吊装需绳扣规格为O32.5mm-6*37+1,L=23m,共2根，每根2股使用；（使用时，根据设备直径来调整平衡梁的长度）8 .设备吊装8.1 主要设备吊装一览表以下所列为960#单体贮罐区主要设备吊装一览表:位号设备名称规格m单台重量t数量台支撑标高m主吊车辅助吊车备注V9601低沸物罐3810.61+14.1JQAY26型260t汽车吊工况：主臂L=30.8m,工作半径R=16m,配重89t,Q=46t50t履带吊立式吊装V9602共沸物罐3812O51
9、+14.1JQAY26型260t汽车吊工况:主臂L=30,8m,工作半径R=I6m,配重89tzQ=46t50t履带吊立式吊装V9603A/B高沸物罐51033o42+14,1JQAY26型260t汽车吊工况：主臂L=30.8m,工作半径R=I6m,配重89t,Q=46t50t履带吊立式吊装V9604一甲含氢单体罐51033o401+14o1JQAY26型260t汽车吊工况：主臂L=30.8m,工作半径R=16m,配重89t,Q=46t50t履带吊立武吊装V9605三甲单体罐51033.41+14o1JQAY26型260t汽车吊工况:主臂L=30o8m,工作半径R=I6m,配重89t,Q=46
10、t50t履带吊立式吊装8.2 吊装顺序根据960#单体贮罐区的设备布置情况,为了降低框架的施工难度,降低吊装费用，合理利用吊车资源，吊装顺序如下：Do设备吊装顺序先框架内后框架外，先下后上的原则。2）。现场实际设备到货时间变化非常大，选择优化的吊装顺序，合理利用吊车资源，尽量做到降低吊装成本和提高吊装效率.设备吊装顺序，将根据现场实际设备到货时间进行方案调9 .吊装安全技术措施及要求1）吊装工作除按施工规范要求进行施工外，还要遵守厂方的有关安全规定和其它厂纪厂规。2）应根据设备到货实际尺寸、重量及位置，核定本方案数据后方可执行.凡参加本工程的施工人员,均应熟悉起吊方法及本工程内容，并按方案要求
11、进行施Io3）在施工过程中，施工人员必须具体分工，明确职责，在整个吊装过程中,要切实遵守现场秩序，服从命令，听从指挥，不得擅自离开工作岗位。4）在吊装过程中有统一的指挥信号,参加施工的全体人员必须熟悉信号，以便各操作岗位动作协调一致。5）吊装时，整个现场由总指挥调配，各岗位分指挥应正确执行总指挥的命令,做到传递信号迅速准确,并对自己的分工范围负有责任。6）施工中凡参加登高作业人员必须经过身体检查合格，操作时均需佩戴安全带，并系在安全可靠的地方。进入施工现场必须戴安全帽。7）吊装设备要用设备上的吊耳。必须捆绑设备时,应用专门吊装带进行,或在绳索上套防护品。8）吊运设备应在排子上进行，严禁直接撬别
12、、锤击、牵拉设备。9）设备提升时,应平稳，避免振动或摆动，在设备就位固定前严禁解开吊装索具。10）任何人不得随同设备升降。11）吊装设备时，在作业范围内设警戒线，并设置明显的警戒标志.严禁非工作人员通行，施工人员不得在设备下面及受力索具附近停留。吊车吊装位置应划出中心位置,以确保工作半径正确，吊车配重回转半径内，不应有障碍物。12）严禁在风速六级和六级以上时进行吊装工作。13）立式设备吊装时主吊车应使用支撑梁，辅助吊车应尽可能走到设备立起位置,以免加大主吊车负荷。14）吊车负荷行走路线必须为直线,且不允许有坡度。15）大型吊车使用时吊装位置应垫路基板；所用吊装场地应平整，吊车行走路线所涉及的地
13、面要采取硬化地面，地耐力应10kgcm2;,吊车通过现有混凝土路面时要铺盖钢板等物。10.危险源分析1）吊装过程中可能存在的安全风险如下：2）挤伤、撞伤及高空堕落事故；3）高空落物伤人；4）砂轮机伤人；5）电焊打眼；6）吊装过程中索具损坏伤人事故；7）触电事故.11.现场安全防护措施11.1高空作业的安全防护1）高处作业严禁使用吊篮、吊笼载人。2）高处作业必须悬挂安全带，安全带要高挂低用，安全带无处生根时，必须搭设临时操作平台。3）不经安全员或施工员批准,任何人不随便拆除或变动高空作业防护设施。4）高空作业中所用的物料必须堆放平稳，不得妨碍通行或装卸。5）高空作业场所所有可能坠落的对象必须先行
14、撤除或加以固定，撤除的构件以及其它余料和废料必须及时清理，不准任意抛掷。6）攀登用立梯不能垫高使用，上端必须固定，不能同时上两人操作。8）折梯在使用时夹角在3045。之间，中间应固定。9）片梯使用超过4组时,必须加拖拉绳固定，片梯严禁载人时移动。Ilo2洞口、临边的安全防护1）Io5mxlo5m以下的孔洞必须加足以承重的固定盖板。2）1.5mxl.5m以上的孔洞，四周必须加设两道护身栏杆。11.3临时用电的防护1）施工现场临时用电按照施工现场临时用电安全技术规范的规定进行.施工现场的配电系统实行分级配电，同时设置具有分级保护使用的漏电保护器.2）导线采用绝缘铜线，架设在专用电杆上,过墙电线穿套
15、管保护.3）配电箱采用铁制，箱体做电气保护，有门有锁，安全装置恰当牢固.4）严禁其它金属代替保险丝使用。5）潮湿场所照明和手持灯具使用36V以下安全电压。6）所有用电设备按规定做保护接零或保护接地,同时在负荷首端安装漏电保护器.Ho4机械设备安全防护1）各种机械设备按其技术性能的要求正确使用，不使用缺少安全装置或安全装置已失效的机械设备。2）严禁拆卸机械设备上的安全装置，其调试和故障的排除由机修人员负责进行。3）机械设备按时进行保养,严禁对处在运行和运转中的机械设备进行维修、保养、调试等。4）机械作业时，操作人员不能擅自离岗或将机械交给非本机械作业人员操作,严禁酒后作业。5）操作人员有权拒绝执行违反安全操作规程的命令。11.5防火安全措施1）建立安全防火责任制，划分防火责任区。2）在仓库等易燃易爆物堆存处，
