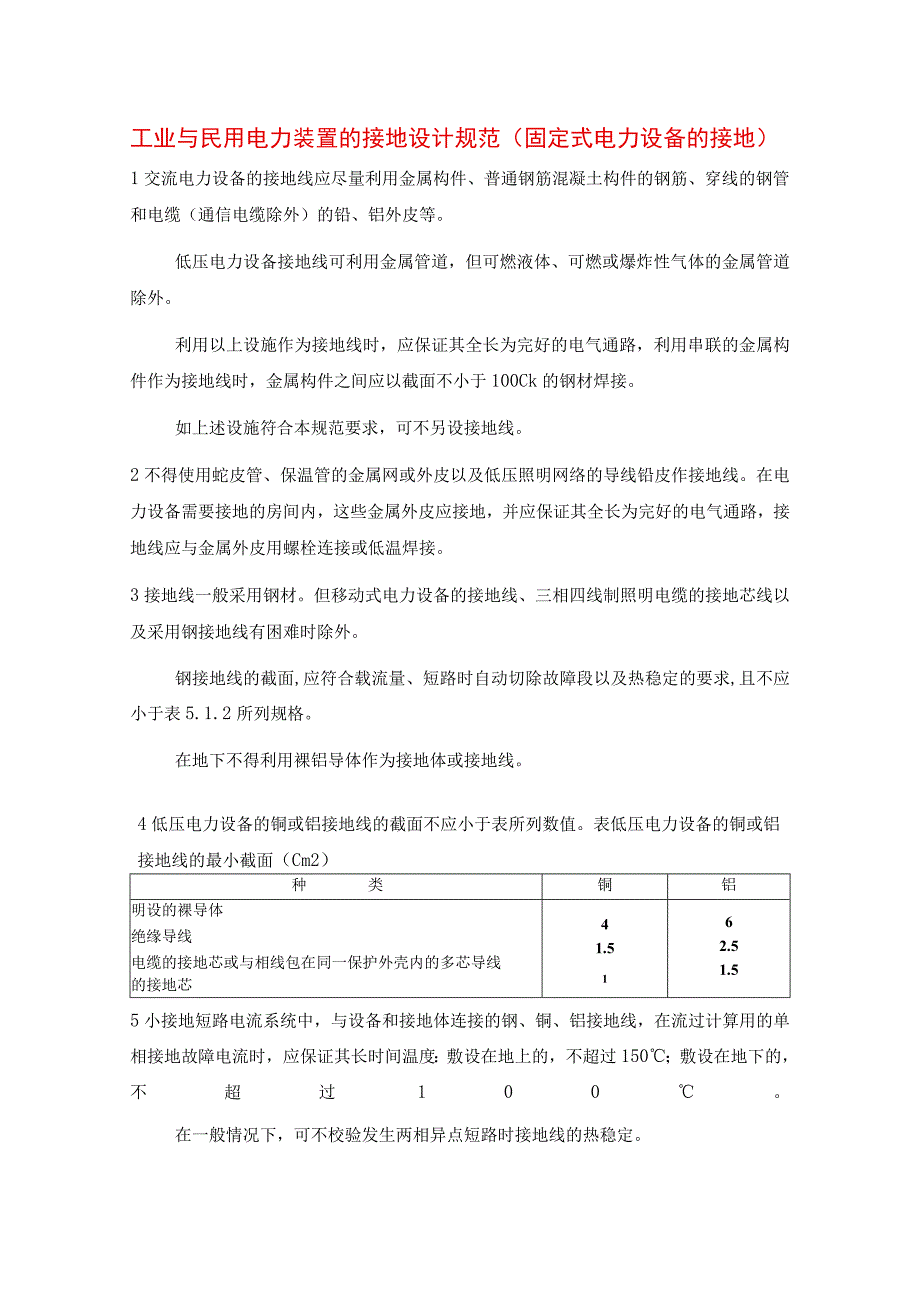

1、工业与民用电力装置的接地设计规范（固定式电力设备的接地）1交流电力设备的接地线应尽量利用金属构件、普通钢筋混凝土构件的钢筋、穿线的钢管和电缆（通信电缆除外）的铅、铝外皮等。低压电力设备接地线可利用金属管道，但可燃液体、可燃或爆炸性气体的金属管道除外。利用以上设施作为接地线时，应保证其全长为完好的电气通路，利用串联的金属构件作为接地线时，金属构件之间应以截面不小于100Ck的钢材焊接。如上述设施符合本规范要求，可不另设接地线。2不得使用蛇皮管、保温管的金属网或外皮以及低压照明网络的导线铅皮作接地线。在电力设备需要接地的房间内，这些金属外皮应接地，并应保证其全长为完好的电气通路，接地线应与金属外皮
2、用螺栓连接或低温焊接。3接地线一般采用钢材。但移动式电力设备的接地线、三相四线制照明电缆的接地芯线以及采用钢接地线有困难时除外。钢接地线的截面,应符合载流量、短路时自动切除故障段以及热稳定的要求,且不应小于表5.1.2所列规格。在地下不得利用裸铝导体作为接地体或接地线。4低压电力设备的铜或铝接地线的截面不应小于表所列数值。表低压电力设备的铜或铝接地线的最小截面（Cm2）种类铜铝明设的裸导体绝缘导线电缆的接地芯或与相线包在同一保护外壳内的多芯导线41.562.51.5的接地芯15小接地短路电流系统中，与设备和接地体连接的钢、铜、铝接地线，在流过计算用的单相接地故障电流时，应保证其长时间温度：敷设

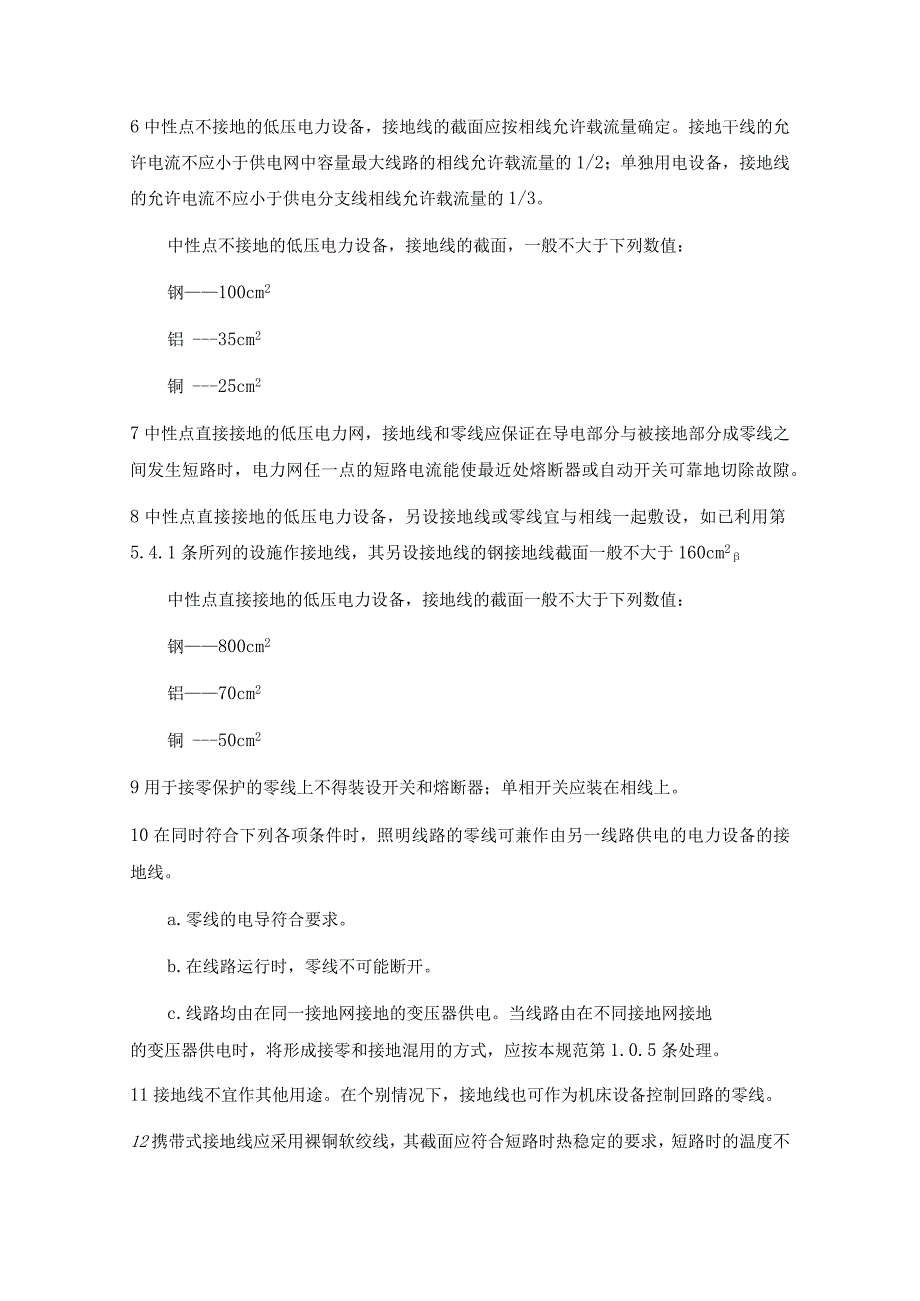

3、在地上的，不超过150；敷设在地下的，不超过100。在一般情况下，可不校验发生两相异点短路时接地线的热稳定。6中性点不接地的低压电力设备，接地线的截面应按相线允许载流量确定。接地干线的允许电流不应小于供电网中容量最大线路的相线允许载流量的1/2；单独用电设备，接地线的允许电流不应小于供电分支线相线允许载流量的1/3。中性点不接地的低压电力设备，接地线的截面，一般不大于下列数值：钢100cm2铝35cm2铜25cm27中性点直接接地的低压电力网，接地线和零线应保证在导电部分与被接地部分成零线之间发生短路时，电力网任一点的短路电流能使最近处熔断器或自动开关可靠地切除故隙。8中性点直接接地的低压电力
4、设备，另设接地线或零线宜与相线一起敷设，如已利用第5.4.1条所列的设施作接地线，其另设接地线的钢接地线截面一般不大于160cm2中性点直接接地的低压电力设备，接地线的截面一般不大于下列数值：钢800cm2铝70cm2铜50cm29用于接零保护的零线上不得装设开关和熔断器；单相开关应装在相线上。10在同时符合下列各项条件时，照明线路的零线可兼作由另一线路供电的电力设备的接地线。a.零线的电导符合要求。b.在线路运行时，零线不可能断开。c.线路均由在同一接地网接地的变压器供电。当线路由在不同接地网接地的变压器供电时，将形成接零和接地混用的方式，应按本规范第1.0.5条处理。11接地线不宜作其他用
5、途。在个别情况下，接地线也可作为机床设备控制回路的零线。12携带式接地线应采用裸铜软绞线，其截面应符合短路时热稳定的要求，短路时的温度不应超过730,且截面不应小于25Cm1携带式接地线的夹具应保证与电力设备及接地体在连接处的电气接触良好，并应符合短路电流作用下的热稳定和动稳定的要求。13接地线的连接应符合下列要求：a.钢接地线连接处应焊接。如采用搭接焊，其搭接长度必须为扁钢宽度的2倍或圆钢直径的6倍。架空线零线的连接，可采用与相线相同的连接方法。潮湿的和有腐蚀性蒸气或气体的房间内，接地装置的所有连接处应焊接。如不能焊接，可采用螺栓连接，但应采取可靠的防锈措施。b.接地线与接地体的连接，宜采用焊接。接地线与设备的连接，可采用螺栓连接或焊接。用螺栓连接时应设防松螺帽或防松垫片。c.接地线与管道等伸长接地体的连接处，应焊接。如焊接有困难，可用卡箍，但应保证电气接触良好。连接地点应选在近处，并应在管道检修而可能断开时，接地装置的接地电阻仍能符合本规范的要求。管道上的表计和阀门等处均应装设跨接线。14直接接地或经消弧线圈接地的主变压器、旋转电机的中性点与接地体或接地干线连接应采用单独的接地线。
