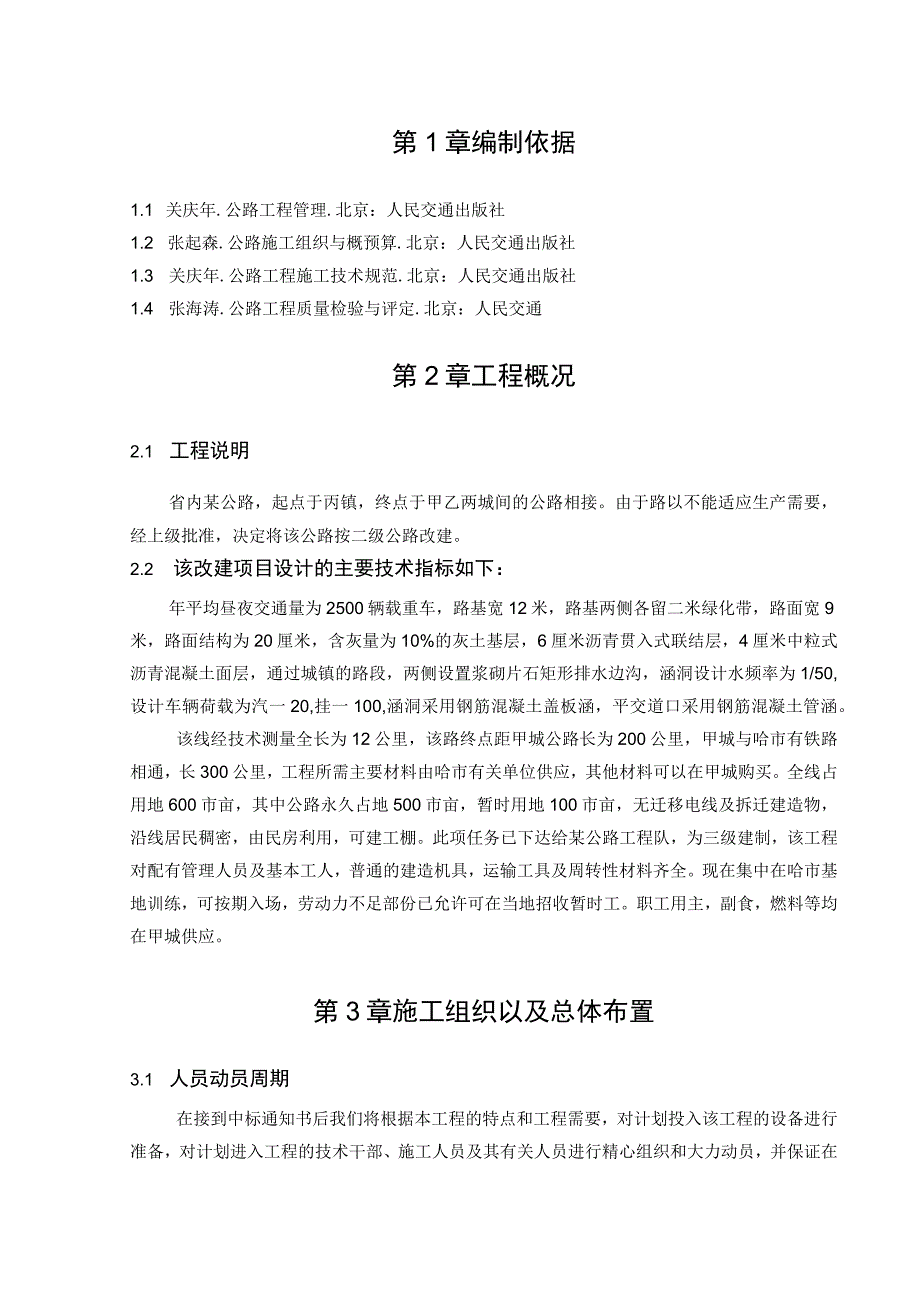

1、第1章编制依据1.1 关庆年.公路工程管理.北京：人民交通出版社1.2 张起森.公路施工组织与概预算.北京：人民交通出版社1.3 关庆年.公路工程施工技术规范.北京：人民交通出版社1.4 张海涛.公路工程质量检验与评定.北京：人民交通第2章工程概况2.1 工程说明省内某公路，起点于丙镇，终点于甲乙两城间的公路相接。由于路以不能适应生产需要，经上级批准，决定将该公路按二级公路改建。2.2 该改建项目设计的主要技术指标如下：年平均昼夜交通量为2500辆载重车，路基宽12米，路基两侧各留二米绿化带，路面宽9米，路面结构为20厘米，含灰量为10%的灰土基层，6厘米沥青贯入式联结层，4厘米中粒式沥青混凝
2、土面层，通过城镇的路段，两侧设置浆砌片石矩形排水边沟，涵洞设计水频率为1/50,设计车辆荷载为汽一20,挂一100,涵洞采用钢筋混凝土盖板涵，平交道口采用钢筋混凝土管涵。该线经技术测量全长为12公里，该路终点距甲城公路长为200公里，甲城与哈市有铁路相通，长300公里，工程所需主要材料由哈市有关单位供应，其他材料可以在甲城购买。全线占用地600市亩，其中公路永久占地500市亩，暂时用地100市亩，无迁移电线及拆迁建造物，沿线居民稠密，由民房利用，可建工棚。此项任务已下达给某公路工程队，为三级建制，该工程对配有管理人员及基本工人，普通的建造机具，运输工具及周转性材料齐全。现在集中在哈市基地训练，

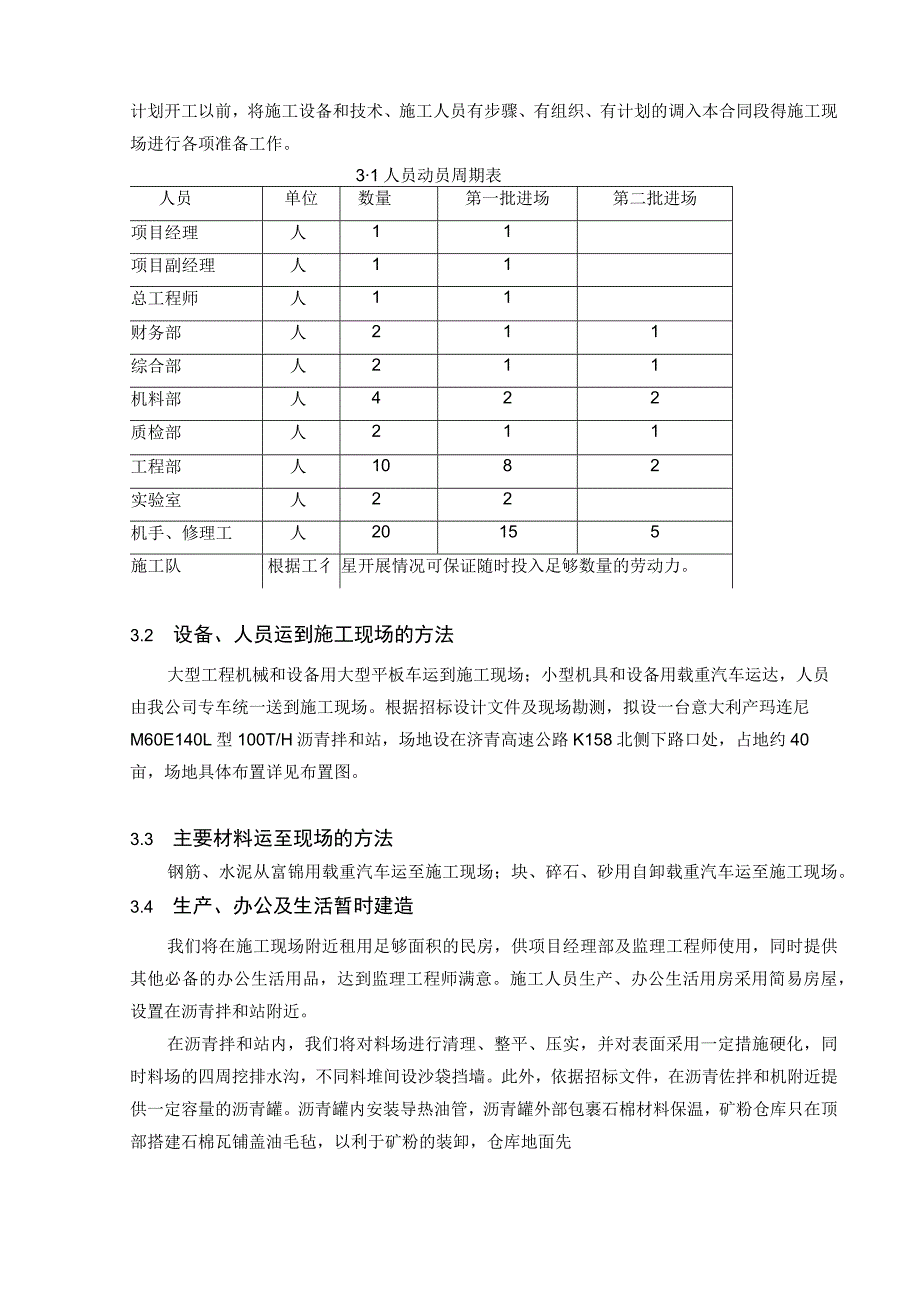

3、可按期入场，劳动力不足部份已允许可在当地招收暂时工。职工用主，副食，燃料等均在甲城供应。第3章施工组织以及总体布置3.1 人员动员周期在接到中标通知书后我们将根据本工程的特点和工程需要，对计划投入该工程的设备进行准备，对计划进入工程的技术干部、施工人员及其有关人员进行精心组织和大力动员，并保证在计划开工以前，将施工设备和技术、施工人员有步骤、有组织、有计划的调入本合同段得施工现场进行各项准备工作。31人员动员周期表人员单位数量第一批进场第二批进场项目经理人11项目副经理人11总工程师人11财务部人211综合部人211机料部人422质检部人211工程部人1082实验室人22机手、修理工人2015
4、5施工队根据工彳星开展情况可保证随时投入足够数量的劳动力。3.2 设备、人员运到施工现场的方法大型工程机械和设备用大型平板车运到施工现场；小型机具和设备用载重汽车运达，人员由我公司专车统一送到施工现场。根据招标设计文件及现场勘测，拟设一台意大利产玛连尼M60E140L型100T/H沥青拌和站，场地设在济青高速公路K158北侧下路口处，占地约40亩，场地具体布置详见布置图。3.3 主要材料运至现场的方法钢筋、水泥从富锦用载重汽车运至施工现场；块、碎石、砂用自卸载重汽车运至施工现场。3.4 生产、办公及生活暂时建造我们将在施工现场附近租用足够面积的民房，供项目经理部及监理工程师使用，同时提供其他必

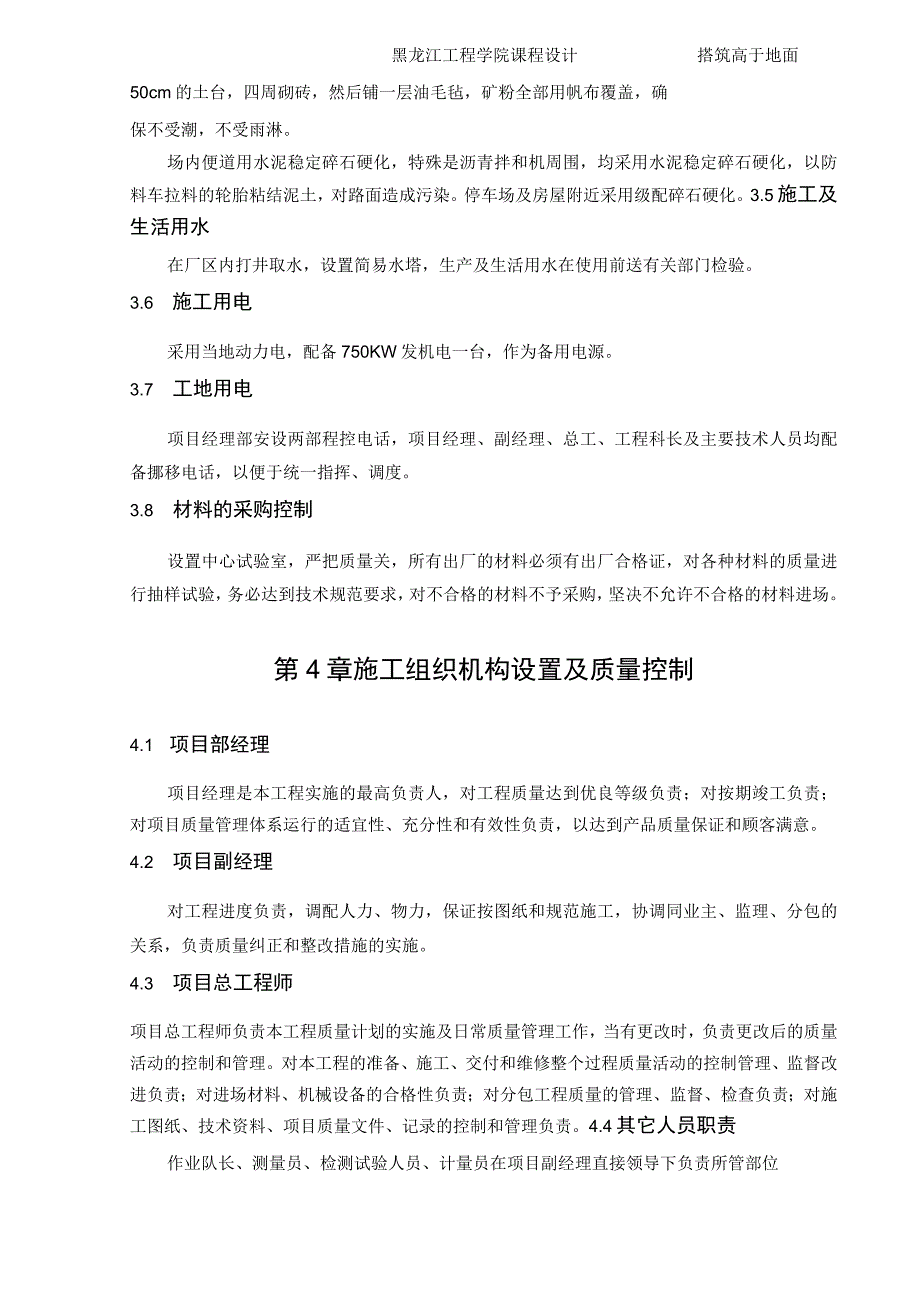

5、备的办公生活用品，达到监理工程师满意。施工人员生产、办公生活用房采用简易房屋，设置在沥青拌和站附近。在沥青拌和站内，我们将对料场进行清理、整平、压实，并对表面采用一定措施硬化，同时料场的四周挖排水沟，不同料堆间设沙袋挡墙。此外，依据招标文件，在沥青佐拌和机附近提供一定容量的沥青罐。沥青罐内安装导热油管，沥青罐外部包裹石棉材料保温，矿粉仓库只在顶部搭建石棉瓦铺盖油毛毡，以利于矿粉的装卸，仓库地面先黑龙江工程学院课程设计搭筑高于地面50cm的土台，四周砌砖，然后铺一层油毛毡，矿粉全部用帆布覆盖，确保不受潮，不受雨淋。场内便道用水泥稳定碎石硬化，特殊是沥青拌和机周围，均采用水泥稳定碎石硬化，以防料车
6、拉料的轮胎粘结泥土，对路面造成污染。停车场及房屋附近采用级配碎石硬化。3.5施工及生活用水在厂区内打井取水，设置简易水塔，生产及生活用水在使用前送有关部门检验。3.6 施工用电采用当地动力电，配备750KW发机电一台，作为备用电源。3.7 工地用电项目经理部安设两部程控电话，项目经理、副经理、总工、工程科长及主要技术人员均配备挪移电话，以便于统一指挥、调度。3.8 材料的采购控制设置中心试验室，严把质量关，所有出厂的材料必须有出厂合格证，对各种材料的质量进行抽样试验，务必达到技术规范要求，对不合格的材料不予采购，坚决不允许不合格的材料进场。第4章施工组织机构设置及质量控制4.1 项目部经理项目
7、经理是本工程实施的最高负责人，对工程质量达到优良等级负责；对按期竣工负责；对项目质量管理体系运行的适宜性、充分性和有效性负责，以达到产品质量保证和顾客满意。4.2 项目副经理对工程进度负责，调配人力、物力，保证按图纸和规范施工，协调同业主、监理、分包的关系，负责质量纠正和整改措施的实施。4.3 项目总工程师项目总工程师负责本工程质量计划的实施及日常质量管理工作，当有更改时，负责更改后的质量活动的控制和管理。对本工程的准备、施工、交付和维修整个过程质量活动的控制管理、监督改进负责；对进场材料、机械设备的合格性负责；对分包工程质量的管理、监督、检查负责；对施工图纸、技术资料、项目质量文件、记录的控
8、制和管理负责。4.4其它人员职责作业队长、测量员、检测试验人员、计量员在项目副经理直接领导下负责所管部位和分项施工全过程的质量，使其符合图纸、规范和标准要求。材料员、机械员对进场材料、构件、机械设备进行质量验收或者退货，对分包提供的物资和机械按合同规定进行验收。综合办公室负责项目的质量教育和有关的培训。第5章施工总进度计划5.1 施工进度编制：施工总进度计划根据合同工期要求和本工程的特点，并结合我单位的施工能力进行编制的。5.2 开工日期：2022年6月1日5.3 完工日期：2022年九月1日5.4 计划工期：三个月90天，具体安排见工程计划进度图5.5 缺陷责任期：18个月1.1 各主要分项
9、工程施工方法和施工工艺1.2 交通控制因施工现场是高速公路车流量较大的路段，为顺利施工，交通控制是重要的，整个工程的交通控制按GB5768-1999的规定设置。1、警告区：警告区长度设为1(三。每隔200M设置一个警告标志，最后一个标志离上游过渡区的第一个渠化装置的间距不少于150M。警告区内距上游过渡区100OM处设前方施工标志，距上游过渡区900M处设前方车道左或者右封闭标志及第一个限速标志，距上游过渡区60CM处设改道行驶标志,距上游过渡区150M处设第二个限速标志。2、过渡区：共设上游和下游两个过渡区，长度分别约为、50M。当车辆行驶至上游过渡区时，车速应小于40KM4I。在上游过渡区
10、前方设置禁止驶入标志。3、缓冲区：长度设置为80M,与上游过渡区之间设置路障。4、作业区：每次一般封闭4KM,封闭半幅全路面，最多时可根据施工需要封闭8KM。5、终止区：长度约为80M,在终止区末端，解除限制标志。6、在上游过渡区内设置作业标志车，车尾对着车流方向，并挂导向标志和限速牌；车身颜色为醒目的橘黄色，车身安置黄色频闪灯和防撞装置，夜间黄色频闪灯不间断闪烁。7、为保证路面上的施工安全，在施工前与各管理处及交警大队联系，办理施工许可证和通行证，加强上岗人员的培训，同时将每天的作业区间及时通知交警队，以便加强联系。8、交通控制示意图见附图。1.3 旧路面铳刨1、按招标文件中规定的深度和尺寸
11、用德国维特根铳蝴照旧路面清除到一定深度，准备出干净平整的表面，以达到路面摊铺条件，同时将清除出的废料运到业主指定的位置。在铳刨过程中要注意路面下隐埋通信等横穿管线的埋置深度，在施工前在路面上用红漆标示出管线位置、深度等，施工过程中避免损坏。2、铳刨位置及深度的确定应按图纸及规范要求或者现场监理工程师的指示进行。3、现场铳刨与废料清理同时进行。铳出的路面底板平整，凹槽四壁必须无松动颗粒；凹槽立即进行人工整平并用大型空压机配合小型空压机与鼓风机、钢丝刷等工具彻底清除剩余残渣，确保铳刨面无浮浆、夹层等。4、在铳刨完上一层后，如发现下一层仍有问题，我方估测出该层损坏程度(三积、深度等)，算出工作量，然
12、后报监理、业主认定后一并修复。6.3透层施工(1)透层的沥青材料采用液体石油沥青或者蛭的洒布型乳化沥青或者煤沥青。透层沥青的规格和质量，符合公路沥青路面施工技术规范(JTJ03294)的要求。(2)透层油采用沥青洒布车进行喷洒，沥青洒布车配备有适用于不同稠度沥青的喷嘴，喷洒时应符合以下要求：浇洒透层沥青前，路面应清扫干净，对路缘石及人工构造物应适当防护，以防污染。基层表面应是风干状态或者含水量不影响沥青的均匀洒布和渗透的范围。透层沥青洒布后应不致流淌，渗透入基层一定深度，不致在表面形成油膜。如遇大风或者即将降雨时，不得浇洒透层沥青。气温低于KrC时，不宜浇洒透层沥青。应按设计的沥青用量一次浇洒
13、均匀，当有遗漏时，应用人工补洒。浇洒透层沥青后，严禁车辆，行人通行。在铺筑沥青面层前，若局部地方尚有多余的透层沥青未渗入基层时，应予以清除。在无机结合料稳定半刚性基层上浇洒透层沥青后，宜立即撒布用量为(23)rw100Qn,的石屑或者粗砂。撒布石屑或者粗砂后，应用68l钢筒式压路机稳压一遍。当通行车辆时，应控制车速。在铺筑沥青面层前如发现局部地方透层沥青脱落，应予修补；当有多余的浮动石屑或者砂时,应予扫除。透层洒布后应尽早铺筑沥青面层。当用乳化沥青作透层时，洒布后应待其充分渗透、水分蒸发后方可铺筑沥青面层，此段时间不宜小于24小时。6.4 粘层施工Ix施工方法(1)作粘层的沥青材料采用快裂的洒
14、布型乳化沥青，也可采用快、中、慢凝液体石油沥青或者煤沥青，使用之前按照公路工程沥青及沥青混合料试验规程(JTJ052-2000)的方法进行试验，且满足规范要求。粘层采用沥青洒布车进行喷洒，沥青洒布车配备有适用于不同稠度沥青用的喷嘴。喷洒时应符合以下要求：浇洒粘层沥青前，路面应清扫干净，对路缘石及人工构造物应适当防护，以防污染。基层表面应是风干状态或者含水量不影响沥青的均匀洒布的范围。如遇大风或者即将降雨时，不得浇洒粘层沥青。气温底于10或者路面潮湿时，不宜浇洒粘层沥青。应按设计的沥青用量一次浇洒均匀，当有遗漏时，应用人工补洒。浇洒粘层沥青后，严禁车辆、行人通行。(3)在洒布粘层沥青后，应紧接铺
15、筑沥青层，但乳化沥青应待破乳、水分蒸发完后铺筑。6.5 水泥稳定碎石基层1、工艺流程图如下：验收合格下承层测量放样混合料拌合清a摊铺堆线混合料运输摊铺机摊铺末端处理碾压成型养生2、准备工作(1)下承层：提前进行检查，确保达到规范要求，达不到标准的路段要及时处理，确保正常施工。(2)机械：提前做好机械的检修，确保所用机械以良好的状况投入施工，主要设备有：稳定粒料拌合机1台或者强制式碎拌合机2台装载机2台自卸汽车20部摊铺机1台推土机2台重型振动压路机2台轻型振动压路机1台洒水车2部油罐车1部(3)人员实行定岗、定员，制定出明确的岗位目标，开工前进行人员培训，不合格的不准上岗。(4)材料备足材料，定好料源，保证及时供应。碎石A、碎石是用坚硬岩石机械轧制而成，其压碎值不大于30%。B、碎石中扁平、长条颗粒总量不超过20%,并不含有粘土块、植物等有害物质。C、碎石最大粒径不超过30mm,级配碎
