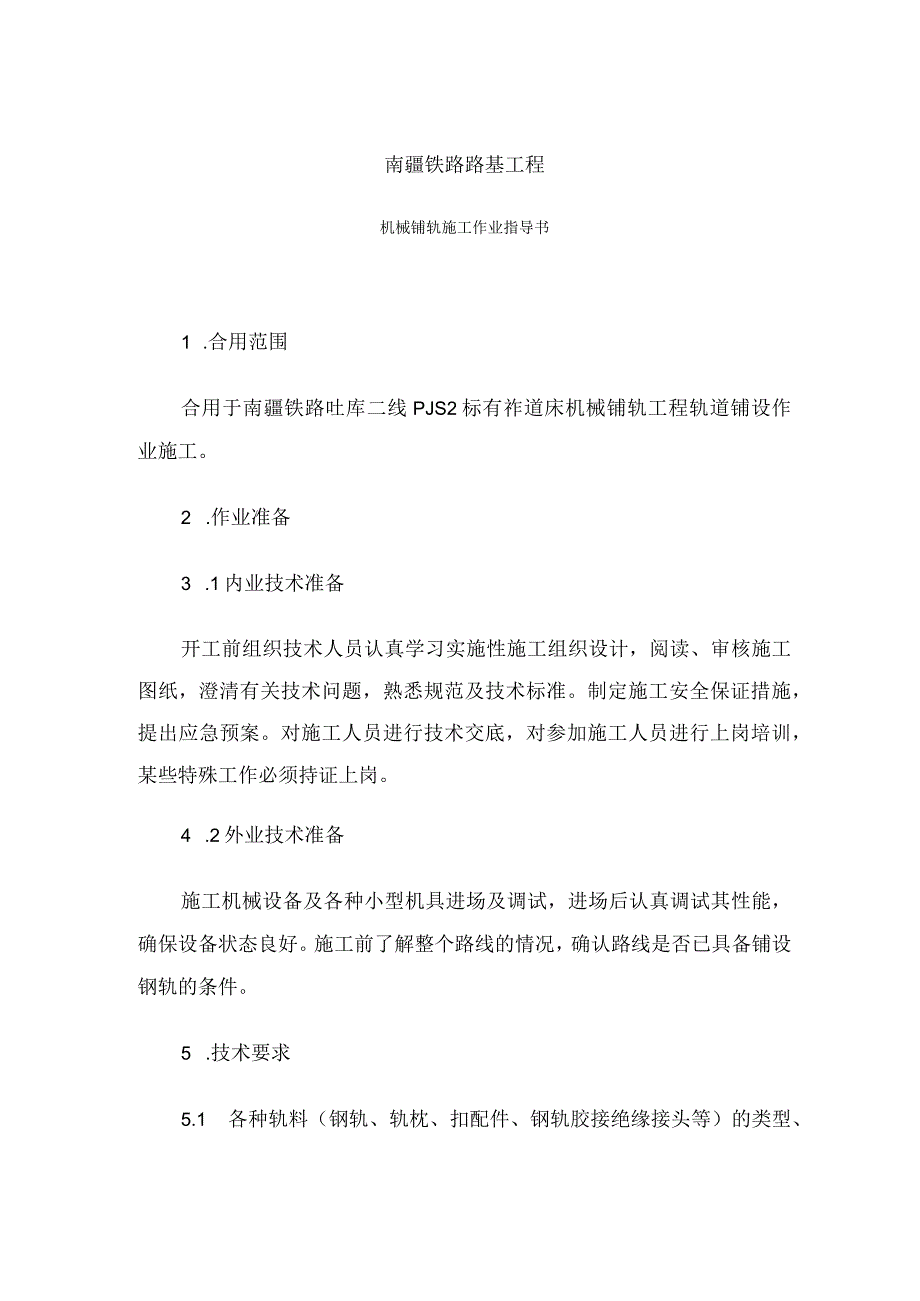

1、南疆铁路PJS2标段铺架工程机械铺轨施工作业指导书单位:编制:审核:批准:XXXX年XX月XX日发布XXXX年XX月XX日实施南疆铁路路基工程机械铺轨施工作业指导书1 .合用范围合用于南疆铁路吐库二线PJS2标有祚道床机械铺轨工程轨道铺设作业施工。2 .作业准备3 .1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范及技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗培训，某些特殊工作必须持证上岗。4 .2外业技术准备施工机械设备及各种小型机具进场及调试，进场后认真调试其性能，确保设备状态良好。施

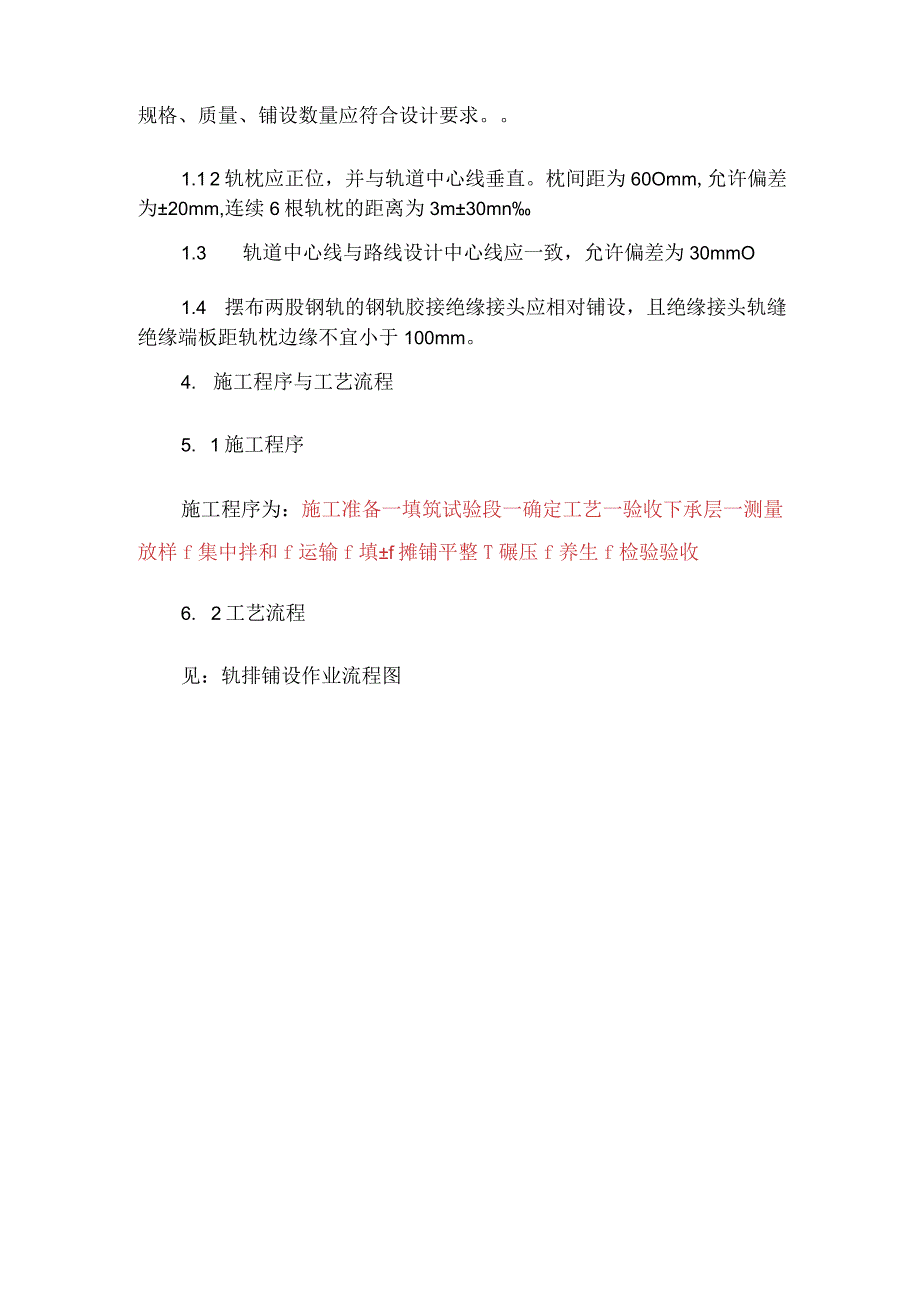

2、工前了解整个路线的情况，确认路线是否已具备铺设钢轨的条件。5 .技术要求5.1 各种轨料（钢轨、轨枕、扣配件、钢轨胶接绝缘接头等）的类型、规格、质量、铺设数量应符合设计要求。1.1 2轨枕应正位，并与轨道中心线垂直。枕间距为60Omm,允许偏差为20mm,连续6根轨枕的距离为3m30mn1.3 轨道中心线与路线设计中心线应一致，允许偏差为30mmO1.4 摆布两股钢轨的钢轨胶接绝缘接头应相对铺设，且绝缘接头轨缝绝缘端板距轨枕边缘不宜小于100mm。4. 施工程序与工艺流程5. 1施工程序施工程序为：施工准备一填筑试验段一确定工艺一验收下承层一测量放样f集中拌和f运输f填f摊铺平整T碾压f养生f
3、检验验收6. 2工艺流程见：轨排铺设作业流程图轨排铺设作业流程图5.施工要求5. 1施工准备5. 1.1检查设备，确保设备能良好运行;7. 1.2配足轨料，如道祚、轨枕、扣件等;5.1.3施工前准备好一些小型的施工机具，并确保其状态良好。5.2施工工艺5.2.1轨排铺设轨排装车：按五节轨排一组装在两辆N17平板车上。每公里路线的轨排装16辆平板车。列车前端设两辆平板车装载倒装龙门架。轨排运输：用机车将轨罗列车推送到距铺轨位置500100Om的地点。支立倒装龙门架：将倒装龙门架按规定间距对称路线中心支立在路基上。轨排倒装：机车推送列车，使一组轨排位于倒装龙门架下。龙门架吊起轨排组，列车退行。轨排
4、运输平板车进入龙门架下对位。龙门架将轨排位于倒装龙门架上。平车将轨排组运向铺轨机。轨排组过渡：运输平车与铺轨机对接，铺轨机上的卷扬机将轨排拖入铺轨机内。(6臃设轨排：铺轨机进入铺设位置，吊起一节轨排前出到位并落向底层道祚面。(7泡L排定位：当轨排接近底层昨面时，人工用撬棍将轨排拨向正位。使轨排纵向中心接近设计路线中心，并使轨排后端与已铺轨排对接。轨缝处安装轨缝卡片，保证轨缝大小适度。安装夹板：轨排落实后，用夹板或者钢轨急救器将铺设轨排与-RiJ一轨排连接坚固。铺轨机对位：铺轨机前行一节轨排距离，准备铺设下一节轨排。5 .2.2运输采用大吨位自卸车运输。拌合好的混合料应尽快运送到铺筑现场。混合料
5、在运送过程中应进行覆盖，减少水分损失。6 .劳动组织6.1 劳动力组织方式：采用架子队组织模式。6.2 施工人员应结合确定的施工方案、机械、人员组合、工期要求进行合理配置。每一个作业工地人员配备表轨排运输机车司机2人、车长2人轨排倒装司机2人、挂钩4人、指挥1人轨排倒运司机1人、指挥人、捆绑检查2人铺轨机操作司机1人、指挥人、挂钩4人轨排铺设发轨排10人、安装夹板6人其中负责人、工班长、技术人员、专兼职安全员由施工企业正式职工担任，并配备若干劳务工人。7 .材料要求原材料应符合设计要求，设计未明确时应符合以下要求：7. 1In型预应力混凝土枕7.1.1 混凝土采用C60级。7.1.2短模生产时
6、预应力钢材采用7.8光面高强钢丝；长模生产时预应力钢材采用7变形钢丝或者10罗纹钢筋。7 .1.3箍筋采用6Q235-A光面钢筋。7.1. 4箍筋采用3Q235-A冷拨钢丝。8 .设备机具配置主要施工机械设备配置表机械及设备名称数量机车1台轨排运输列车1列铺轨机1台铺轨机2号车1台倒装龙门架1套撬棍15把扳手4把Irn钢尺2把倒装轨排钢丝绳4根9 .质量控制及检验9.1各种轨料（钢轨、轨枕、扣配件、钢轨胶接绝缘接头等）的类型、规格、质量、铺设数量应符合设计要求。9.2轨枕应正位，并与轨道中心线垂直。枕间距为600mm,允许偏差为20mm,连续6根轨枕的距离为3m30mm9.3轨道中心线与路线设计中心线应一致，允许偏差为30mmo9.4摆布两股钢轨的钢轨胶接绝缘接头应相对铺设，且绝缘接头轨缝绝缘端板距轨枕边缘不宜小于100mmo9 .5联结轨枕时应符合下列要求：(1)绝缘轨距块的配置，应符合设计要求；(2)各种零件应安装齐全，位置正确。10 .安全及环保要求10.1 安全要求10.1.1操作人员须遵守装吊工安全操作规定。10.1.2各种线上作业车辆按规定速度运行，进入区间应凭调度命令。10.2环保要求现场机械维修所的棉纱、润滑油包装、油品等应集中回收，统一处理。
