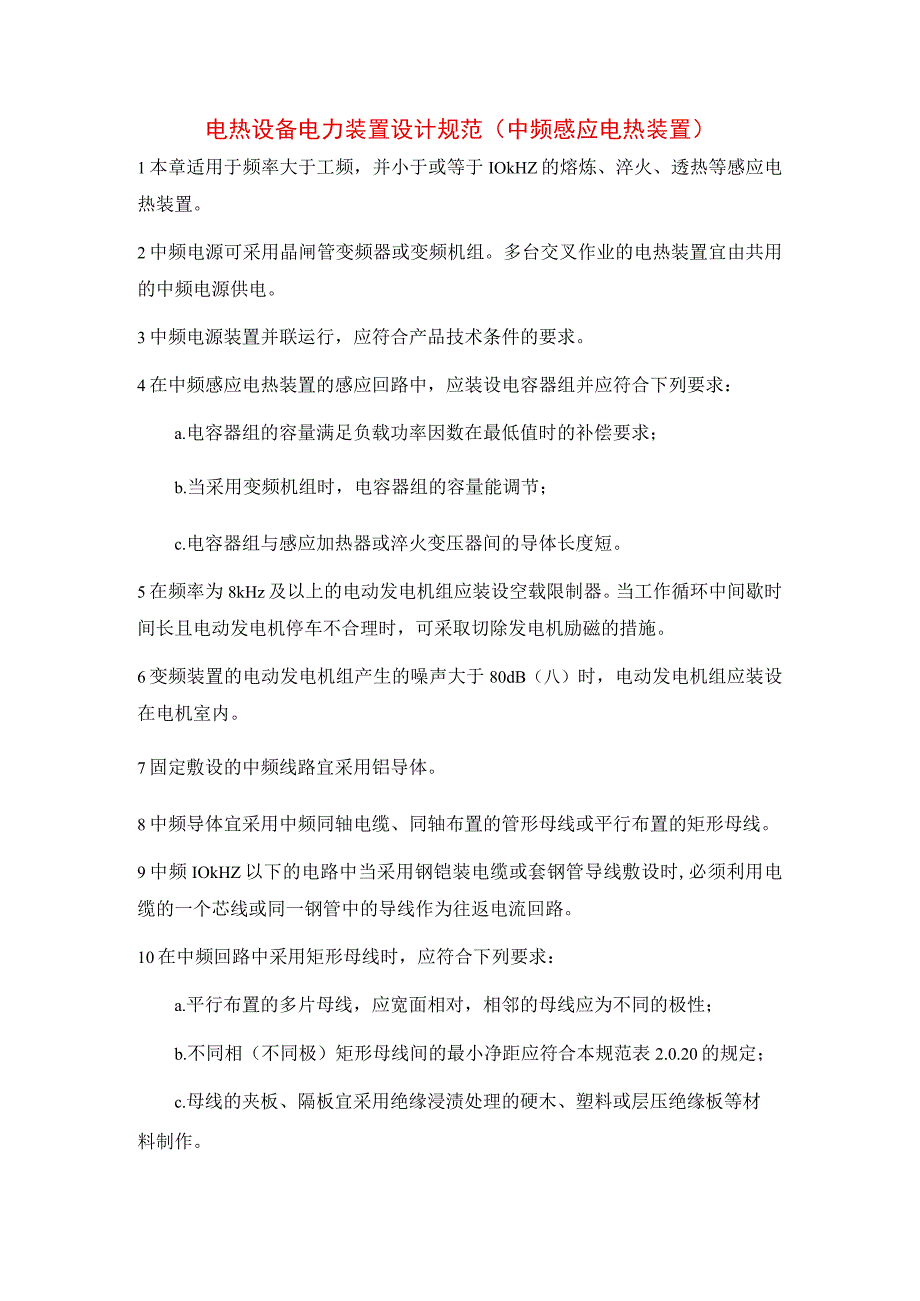

1、电热设备电力装置设计规范（中频感应电热装置）1本章适用于频率大于工频，并小于或等于IOkHZ的熔炼、淬火、透热等感应电热装置。2中频电源可采用晶闸管变频器或变频机组。多台交叉作业的电热装置宜由共用的中频电源供电。3中频电源装置并联运行，应符合产品技术条件的要求。4在中频感应电热装置的感应回路中，应装设电容器组并应符合下列要求：a.电容器组的容量满足负载功率因数在最低值时的补偿要求；b.当采用变频机组时，电容器组的容量能调节；c.电容器组与感应加热器或淬火变压器间的导体长度短。5在频率为8kHz及以上的电动发电机组应装设空载限制器。当工作循环中间歇时间长且电动发电机停车不合理时，可采取切除发电机

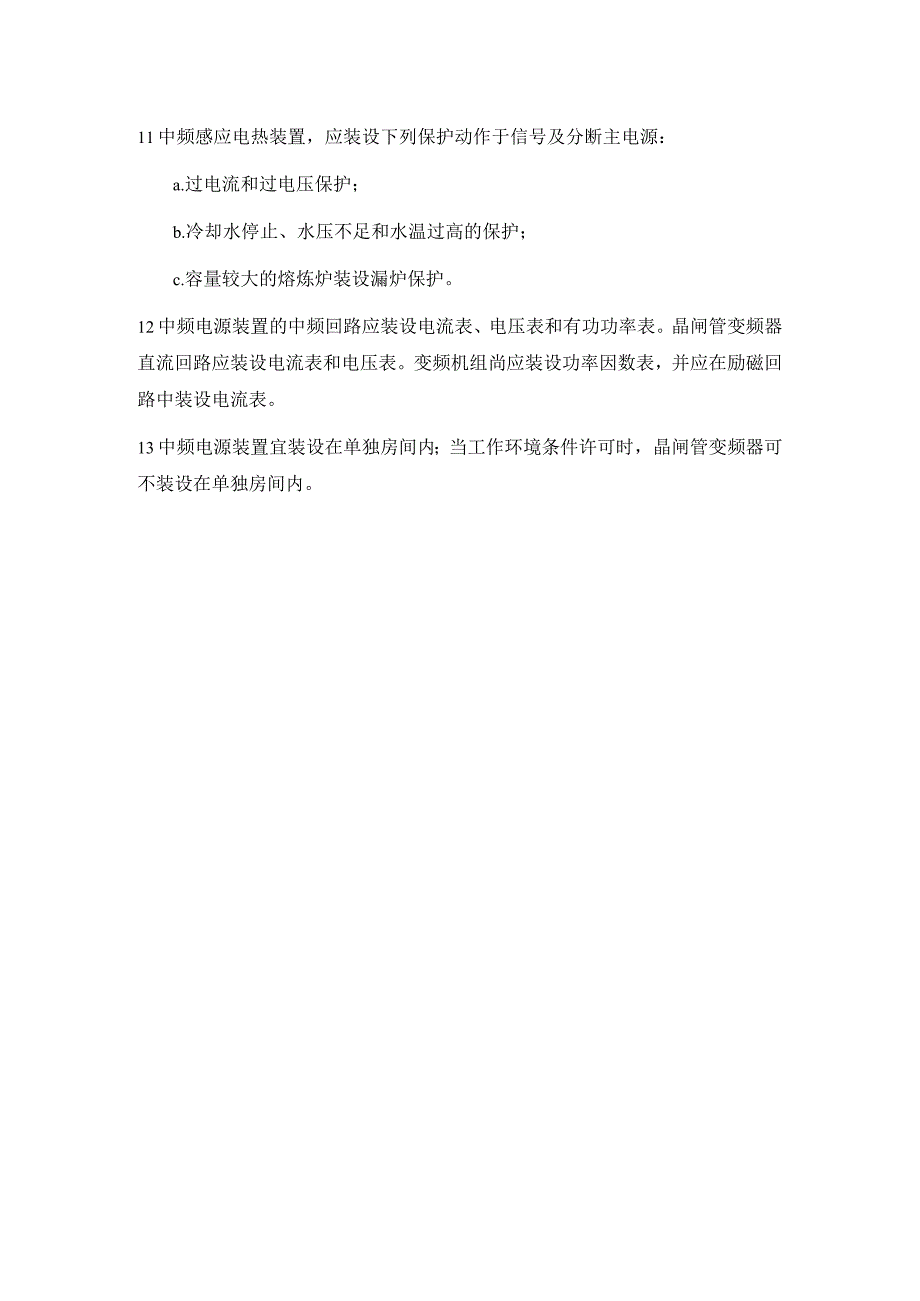

2、励磁的措施。6变频装置的电动发电机组产生的噪声大于80dB（八）时，电动发电机组应装设在电机室内。7固定敷设的中频线路宜采用铝导体。8中频导体宜采用中频同轴电缆、同轴布置的管形母线或平行布置的矩形母线。9中频IOkHZ以下的电路中当采用钢铠装电缆或套钢管导线敷设时,必须利用电缆的一个芯线或同一钢管中的导线作为往返电流回路。10在中频回路中采用矩形母线时，应符合下列要求：a.平行布置的多片母线，应宽面相对，相邻的母线应为不同的极性；b.不同相（不同极）矩形母线间的最小净距应符合本规范表2.0.20的规定；c.母线的夹板、隔板宜采用绝缘浸渍处理的硬木、塑料或层压绝缘板等材料制作。11中频感应电热装置，应装设下列保护动作于信号及分断主电源：a.过电流和过电压保护；b.冷却水停止、水压不足和水温过高的保护；c.容量较大的熔炼炉装设漏炉保护。12中频电源装置的中频回路应装设电流表、电压表和有功功率表。晶闸管变频器直流回路应装设电流表和电压表。变频机组尚应装设功率因数表，并应在励磁回路中装设电流表。13中频电源装置宜装设在单独房间内；当工作环境条件许可时，晶闸管变频器可不装设在单独房间内。
