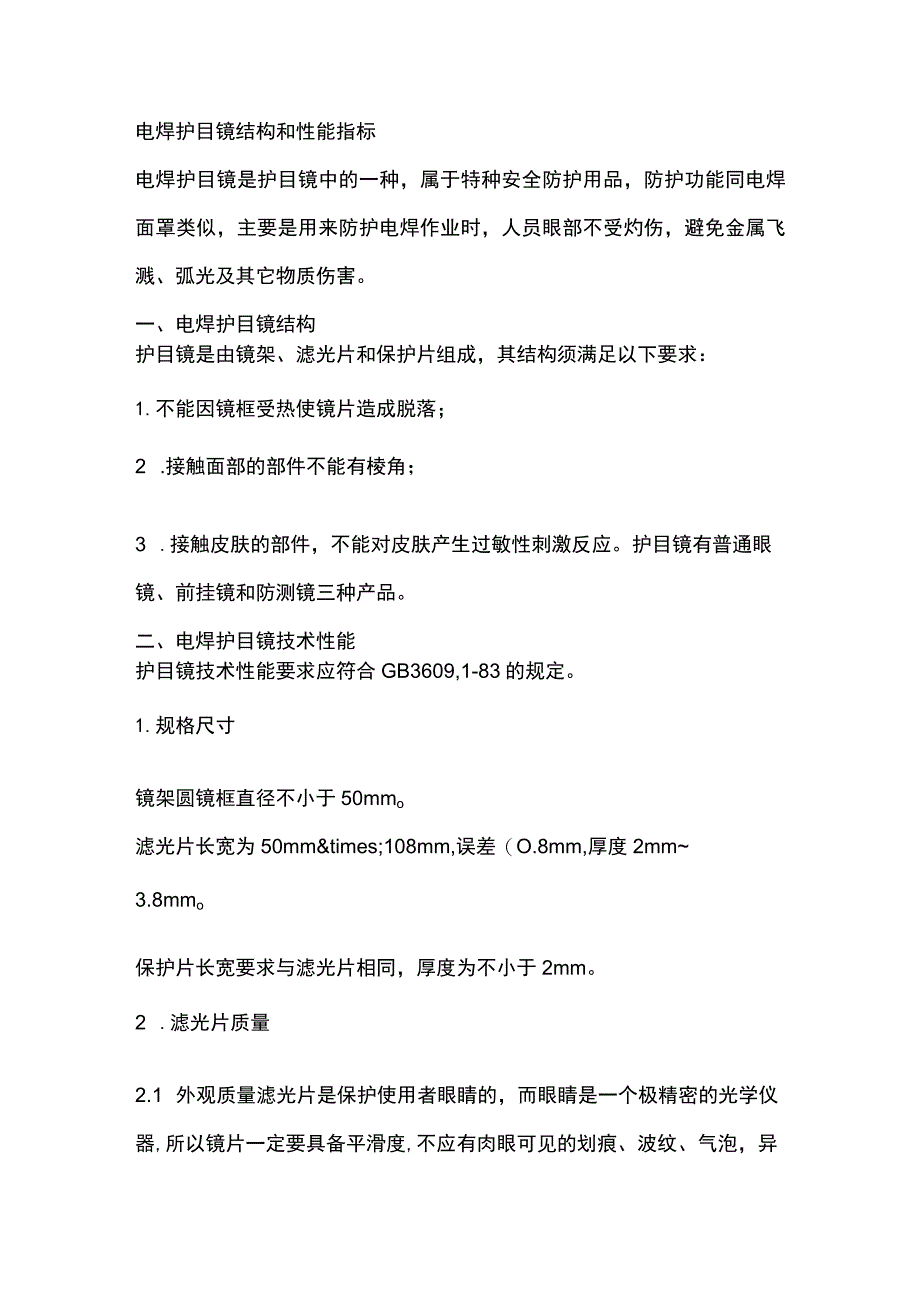

1、电焊护目镜结构和性能指标电焊护目镜是护目镜中的一种，属于特种安全防护用品，防护功能同电焊面罩类似，主要是用来防护电焊作业时，人员眼部不受灼伤，避免金属飞溅、弧光及其它物质伤害。一、电焊护目镜结构护目镜是由镜架、滤光片和保护片组成，其结构须满足以下要求：1.不能因镜框受热使镜片造成脱落；2 .接触面部的部件不能有棱角；3 .接触皮肤的部件，不能对皮肤产生过敏性刺激反应。护目镜有普通眼镜、前挂镜和防测镜三种产品。二、电焊护目镜技术性能护目镜技术性能要求应符合GB3609,1-83的规定。1.规格尺寸镜架圆镜框直径不小于50mmo滤光片长宽为50mm×108mm,误差（O.8mm,厚度2

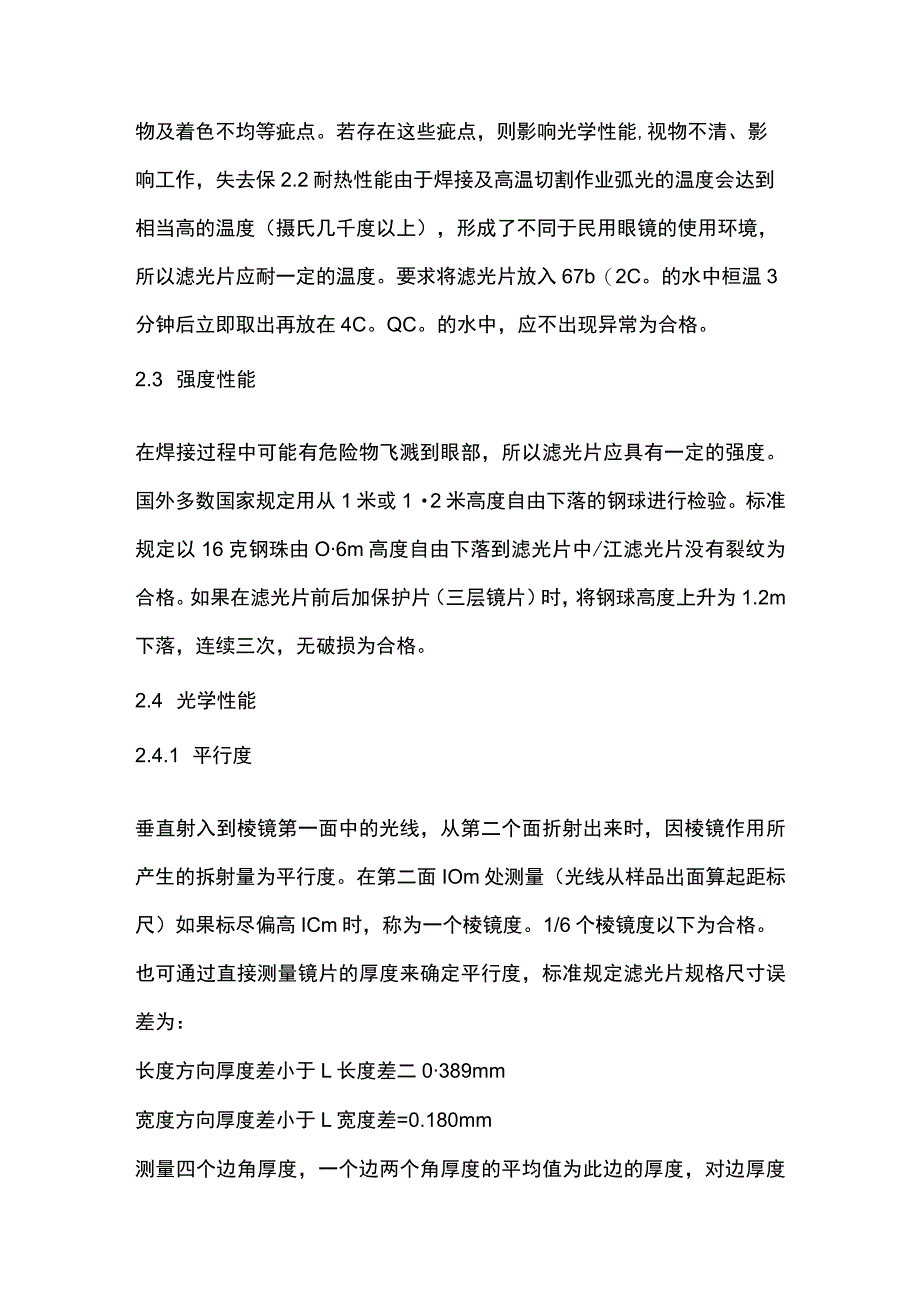

2、mm3.8mmo保护片长宽要求与滤光片相同，厚度为不小于2mm。2 .滤光片质量2.1 外观质量滤光片是保护使用者眼睛的，而眼睛是一个极精密的光学仪器,所以镜片一定要具备平滑度,不应有肉眼可见的划痕、波纹、气泡，异物及着色不均等疵点。若存在这些疵点，则影响光学性能,视物不清、影响工作，失去保2.2耐热性能由于焊接及高温切割作业弧光的温度会达到相当高的温度（摄氏几千度以上），形成了不同于民用眼镜的使用环境，所以滤光片应耐一定的温度。要求将滤光片放入67b（2C。的水中桓温3分钟后立即取出再放在4C。QC。的水中，应不出现异常为合格。2.3 强度性能在焊接过程中可能有危险物飞溅到眼部，所以滤光片应
3、具有一定的强度。国外多数国家规定用从1米或12米高度自由下落的钢球进行检验。标准规定以16克钢珠由O6m高度自由下落到滤光片中/江滤光片没有裂纹为合格。如果在滤光片前后加保护片（三层镜片）时，将钢球高度上升为1.2m下落，连续三次，无破损为合格。2.4 光学性能2.4.1 平行度垂直射入到棱镜第一面中的光线，从第二个面折射出来时，因棱镜作用所产生的拆射量为平行度。在第二面IOm处测量（光线从样品出面算起距标尺）如果标尽偏高ICm时，称为一个棱镜度。1/6个棱镜度以下为合格。也可通过直接测量镜片的厚度来确定平行度，标准规定滤光片规格尺寸误差为：长度方向厚度差小于L长度差二0389mm宽度方向厚度

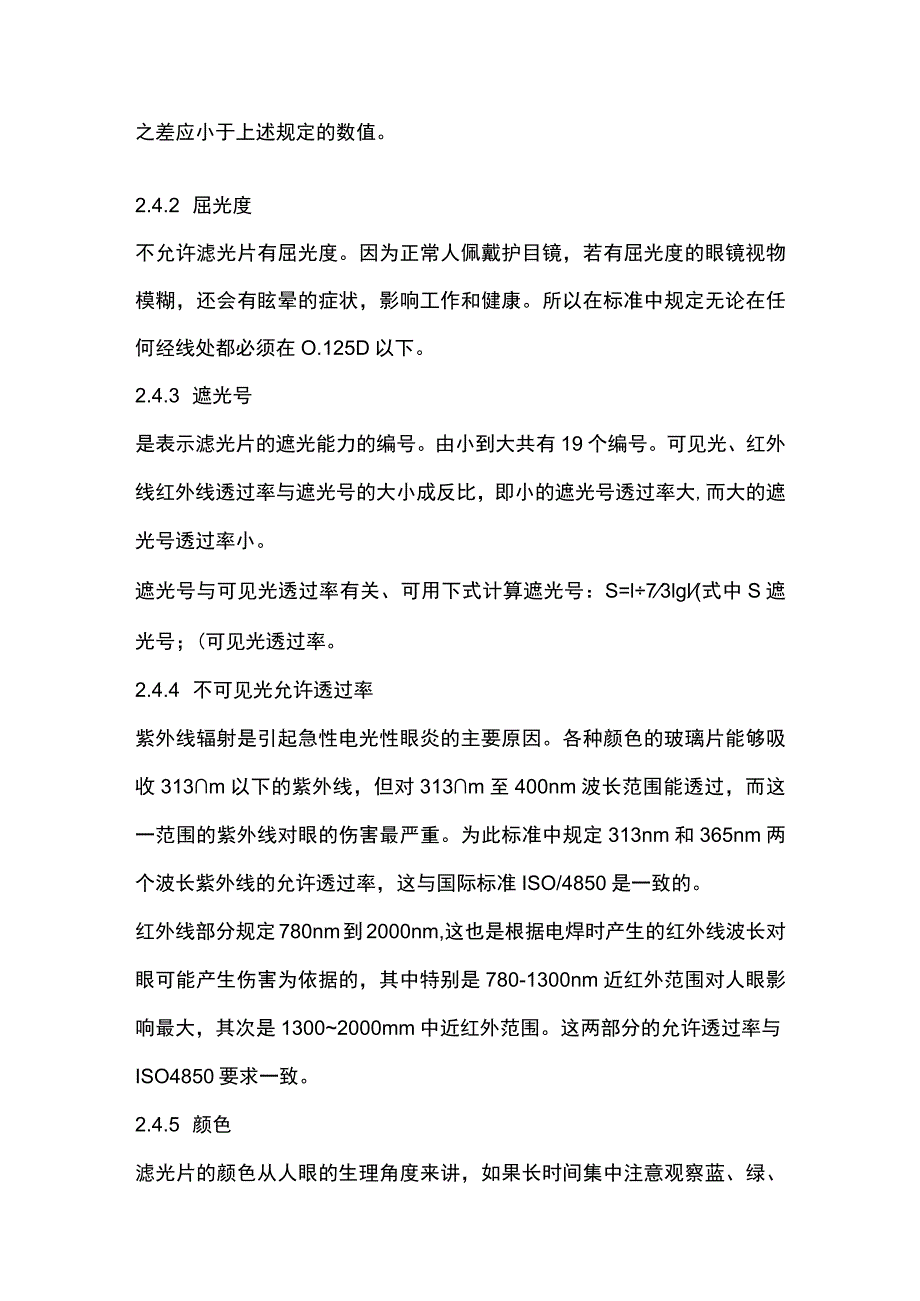

4、差小于L宽度差=0.180mm测量四个边角厚度，一个边两个角厚度的平均值为此边的厚度，对边厚度之差应小于上述规定的数值。2.4.2 屈光度不允许滤光片有屈光度。因为正常人佩戴护目镜，若有屈光度的眼镜视物模糊，还会有眩晕的症状，影响工作和健康。所以在标准中规定无论在任何经线处都必须在O.125D以下。2.4.3 遮光号是表示滤光片的遮光能力的编号。由小到大共有19个编号。可见光、红外线红外线透过率与遮光号的大小成反比，即小的遮光号透过率大,而大的遮光号透过率小。遮光号与可见光透过率有关、可用下式计算遮光号：S=l73lgl(式中S遮光号；(可见光透过率。2.4.4 不可见光允许透过率紫外线辐射是
5、引起急性电光性眼炎的主要原因。各种颜色的玻璃片能够吸收313m以下的紫外线，但对313m至400nm波长范围能透过，而这一范围的紫外线对眼的伤害最严重。为此标准中规定313nm和365nm两个波长紫外线的允许透过率，这与国际标准ISO/4850是一致的。红外线部分规定780nm到2000nm,这也是根据电焊时产生的红外线波长对眼可能产生伤害为依据的，其中特别是780-1300nm近红外范围对人眼影响最大，其次是13002000mm中近红外范围。这两部分的允许透过率与ISO4850要求一致。2.4.5 颜色滤光片的颜色从人眼的生理角度来讲，如果长时间集中注意观察蓝、绿、红、三色中的一种，那么眼睛
6、很快就会感觉疲劳。除去绿色部分外，蓝色、红色分别形成了紫色与橙红色的光，观察这样的光时，人眼会出现明显的色相差。在焊接电弧及其附近，红色的图像与蓝色的图像会相互交错变成双重图像，使眼睛感到极不舒服。因此、规定颜色不能为单色，要混合色、最好为褐色、暗绿色、或灰色。2.4.6 耐紫外线性能这是要求滤光片在强烈的紫外线照射下，各种性能应保持稳定。标准规定滤光片在距450W高压笳灯200Cm处、照射50小时后，马上测试，透过率和强度应符合规定要求。3 .保护片保护片为无色透明的玻璃制成，要求如下：3.1 透过率可见光不低于89%:3.2 平行度与滤光片要求相同。4 .镜架4.1 耐热性将镜架放入恒温箱
7、中加热到60Co(2Co,30分钟后取出在室温下冷却,观察无变形为合格。4.2 防腐蚀性主要针对护目镜的金属部件。规定将金属件表面的油垢清洗后放到煮沸的10%食盐溶液中15分钟取出，不擦去表面的液体，在室温下干燥24小时后，再用温水洗净，观察表面应无腐蚀现象。4.3 耐燃性因在焊接或气割中产生高温，还有火花、灼热的物体飞溅，故镜架应有一定的耐燃性。规定燃烧速度应小于76mmmin0三、电焊护目镜的使用1.滤光片的使用使用遮光片号较大的滤光片时，可用2片遮光号较小的滤光片的组合使用，效果相同。可根据下式进行计算：N=(l+2)-1式中N组合遮光号；nlsn2为2片滤光片各自遮光号。例如：nl为8、n2为3则N=(8+3)-1=10(遮光号)2.保护片的使用焊接作业累计每8h最少更换一次新的保护片，以保护操作者的视力。四、电焊护目镜的质量检验及判定原则电焊护目镜属于强制性颁发生产许可证的产品，其质量必须符合国家标准GB3609的规定。其检验要求如下：1 .样品数量每个色号3片,低于3个色号时数量不得少于10片。辅助眼镜5付。2 .检验项目按规定进行。3 .综合判定原则：有一项不合格，则判定不合格。电焊护目镜也需要定期保养点检，一旦发现滤光片遮光效果降低，应立即更换。
