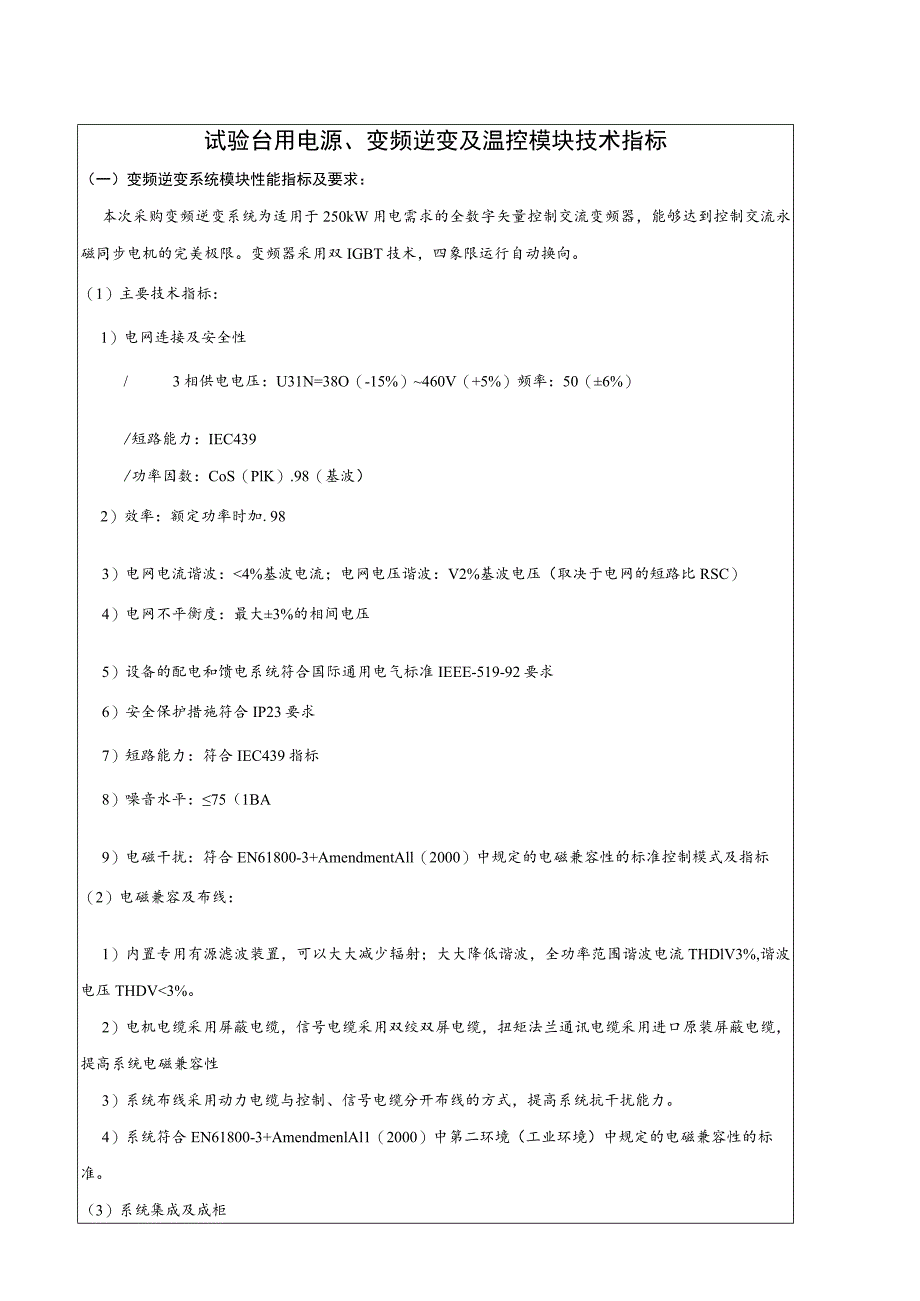

1、试验台用电源、变频逆变及温控模块技术指标(一)变频逆变系统模块性能指标及要求:本次采购变频逆变系统为适用于250kW用电需求的全数字矢量控制交流变频器,能够达到控制交流永磁同步电机的完美极限。变频器采用双IGBT技术,四象限运行自动换向。(1)主要技术指标:1)电网连接及安全性/3相供电电压:U31N=38O(-15%)460V(+5%)频率:50(6%)/短路能力:IEC439/功率因数:CoS(PlK).98(基波)2)效率:额定功率时加.983)电网电流谐波:4%基波电流;电网电压谐波:V2%基波电压(取决于电网的短路比RSC)4)电网不平衡度:最大3%的相间电压5)设备的配电和馈电系统

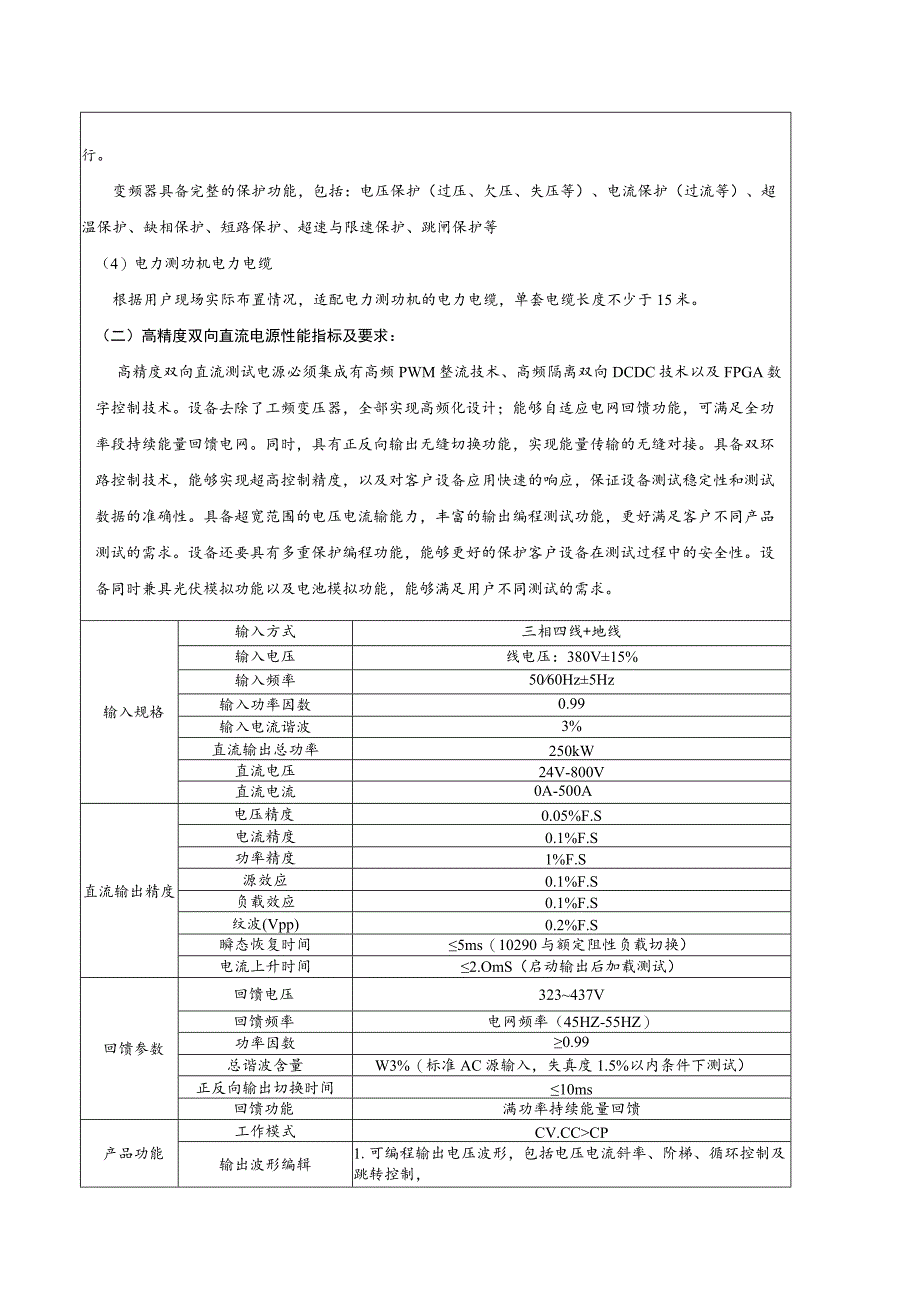

2、符合国际通用电气标准IEEE-519-92要求6)安全保护措施符合IP23要求7)短路能力:符合IEC439指标8)噪音水平:75(1BA9)电磁干扰:符合EN61800-3+AmendmentAll(2000)中规定的电磁兼容性的标准控制模式及指标(2)电磁兼容及布线:1)内置专用有源滤波装置,可以大大减少辐射;大大降低谐波,全功率范围谐波电流THDlV3%,谐波电压THDVCP输出波形编辑1.可编程输出电压波形,包括电压电流斜率、阶梯、循环控制及跳转控制,2.支持8层的循环内嵌,900次工作步数和999次循环次数。紧急停止具有紧急停止按键,内置输出接触器,快速完全断开与负载设备的连接输出缓

3、升编程输出电压可编程缓升值自放电功能内置DiSChargeUnit单元,停机自动放电保护装置具有多种保护装置;输入故障保护、OCPoVPOPPOTP母线电压异常保护、输出短路保护等显示及操作显示分辨率电压0.IV电流0.IA功率0.01kW显示方式液晶显示操作方式数字按键、旋钮、触摸屏三合一通信接口串行接口标配RS232/RS485(二选一)CAN接口支持CAN2.0协议以太网支持以太网通讯(选配)安全性能绝缘电阻22MQ(IoOO绝缘电压下测试)耐压强度3000VDC5mAmin接地电阻100m工作环境工作温度040(工作湿度2090%RH(无凝露)海拔高度2000m存储温度-1070噪音7

4、5dB冷却方式温控风冷,内置温控调速风机。防护等级IP21外形尺寸(WXHXDmm)6000*2200*1200(三)动力电机温控系统模块试验台动力电机冷却采用冷却液恒温控制系统一GTE1015M型冷却液温控系统,三路输出(二水一油),温控范围:常温100C,温控精度:1。详细功能与技术参数:1总冷却结构三路输出2水箱、水管材质SUS3043冷却介质50%水+50%乙二醇;N324冷却形式风冷5泄压功能输出管路压力不超过2bar,安装泄压阀、排气阀等防护措施,超压后可方便泄压6操作模式本地和远程,手动和自动7供电电源3PH-380V-50Hzo允许电压波动10%,允许相间电压差2%,允许频率波

5、动lHz8排污设计排污设计合理,便于在没有排污下水管道时也能方便排污水箱底部装排污阀门(3/4”),便于水箱清洗后的排污,排污口在最低点9控制方式流量、温度均可自动调节控制设备的模拟量(温度采集控制、流量采集控制、压力采集)和数字量的控制(压缩机控制)、远程通讯模块(RS485和以太网)、中央控制器采用国外进口系列模块。人机界面采用SiCmCnSSmart7寸触摸屏。10运行参数可显示和记录温度、流量、压力数据,可远程调节温度、流量等11状态显示显示安全状态,故障等级等设备发生故障时,系统能提供明确的故障代码和故障信息12可持续工作时间单次可连续性工作45天X24小时不间断,使用寿命15年13

6、补液采取非自动补液方式,补液口方便补液,内置SUS304容器,在不考虑拆装被试样品时冷却液损失的情况下,能保证单次补液能持续20天运行的需求。设备侧面安装大孔径(200三)可拆卸补液口,便于需要时补液。14排气有自动放气除气泡功能及自检功能15过滤带冷却液过滤器16保护功能高低温报警,制冷箱液位不足,出液流量过高、过低,出液压力过高、过低,制冷系统高低压,电源逆向,压缩机过载、过热,短路,泵过载等17移动方式带滚轮,方便移动18通迅功能可与系统主控集成,远程操作、监控和记录数据液冷机可以与测功机上位机控制系统进行EtherCAT/CAN/485通讯,上位机可以对液冷机控制系统进行远程参数设定、

7、读取,远程启停,故障检测&同步报警保护。19回水吹干功能试验结束后,样品管道内冷却液能自动回收并吹干主要技术参数20温控范围常温100。C可调,温度随时间变化可自由编辑21控温精度122温度上升下降时间2eCmin23流量控制范围025Lmin24冷却液进出口温度测量范围常温100P,测量精度0.5cC25冷却液流量测量范围1IooLmin26制冷功率15kW27加热功率5kW28压力范围050OkPa29整机重量tIoookg30外形尺寸(L*W*H)2200*1200*2020(四)交付及售后要求:1 .响应方应在合同签订后2个月内交付产品,产品三包期限不少于2年;2 .安装测试后能够正常使用,采购方付合同全款。
