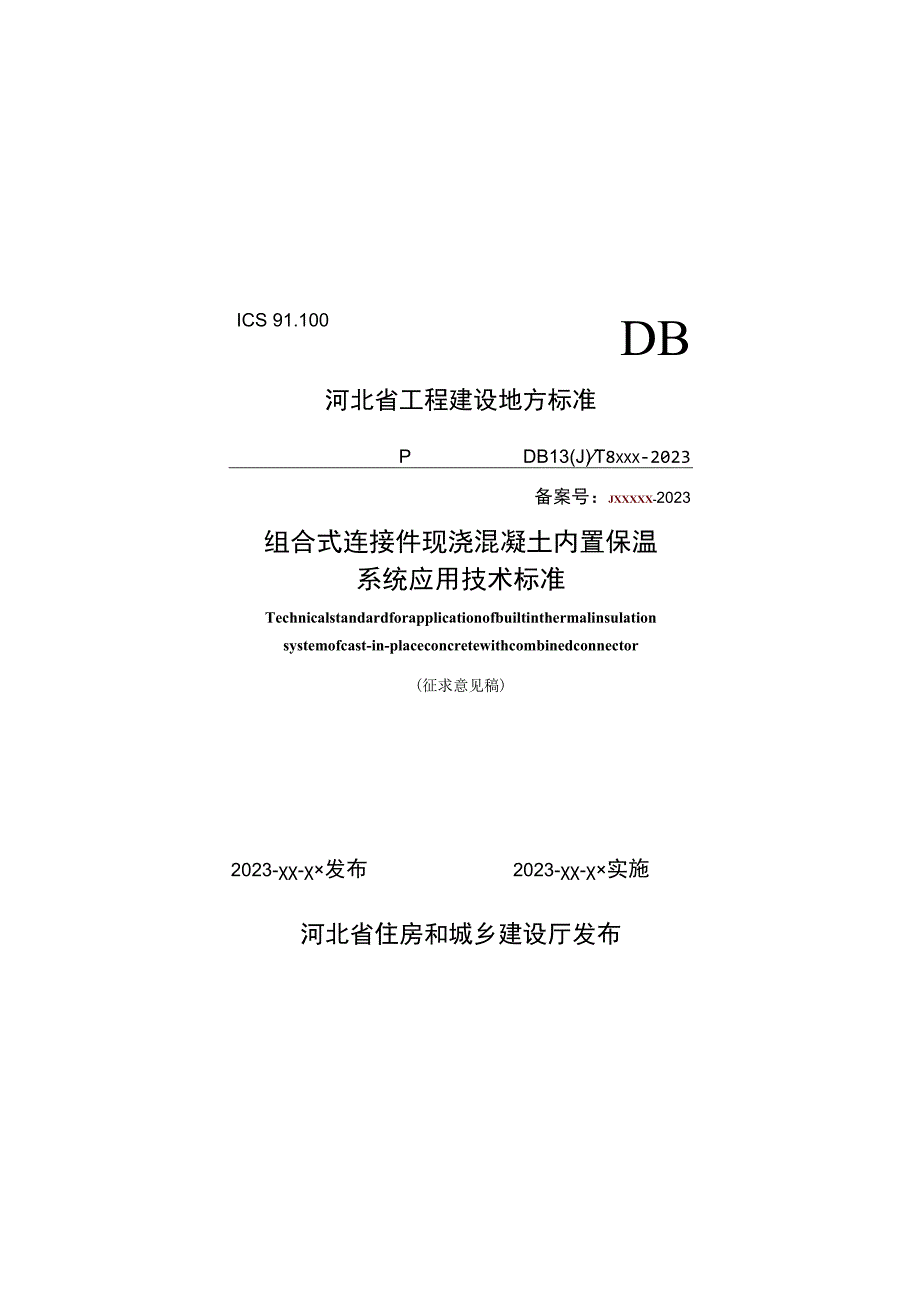

1、ICS 91.100DB河北省工程建设地方标准PDB13(J)T8xxx-2023备案号：JXXXXX-2023组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithcombinedconnector(征求意见稿)2023-发布2023-实施河北省住房和城乡建设厅发布河北省工程建设地方标准组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltintherma

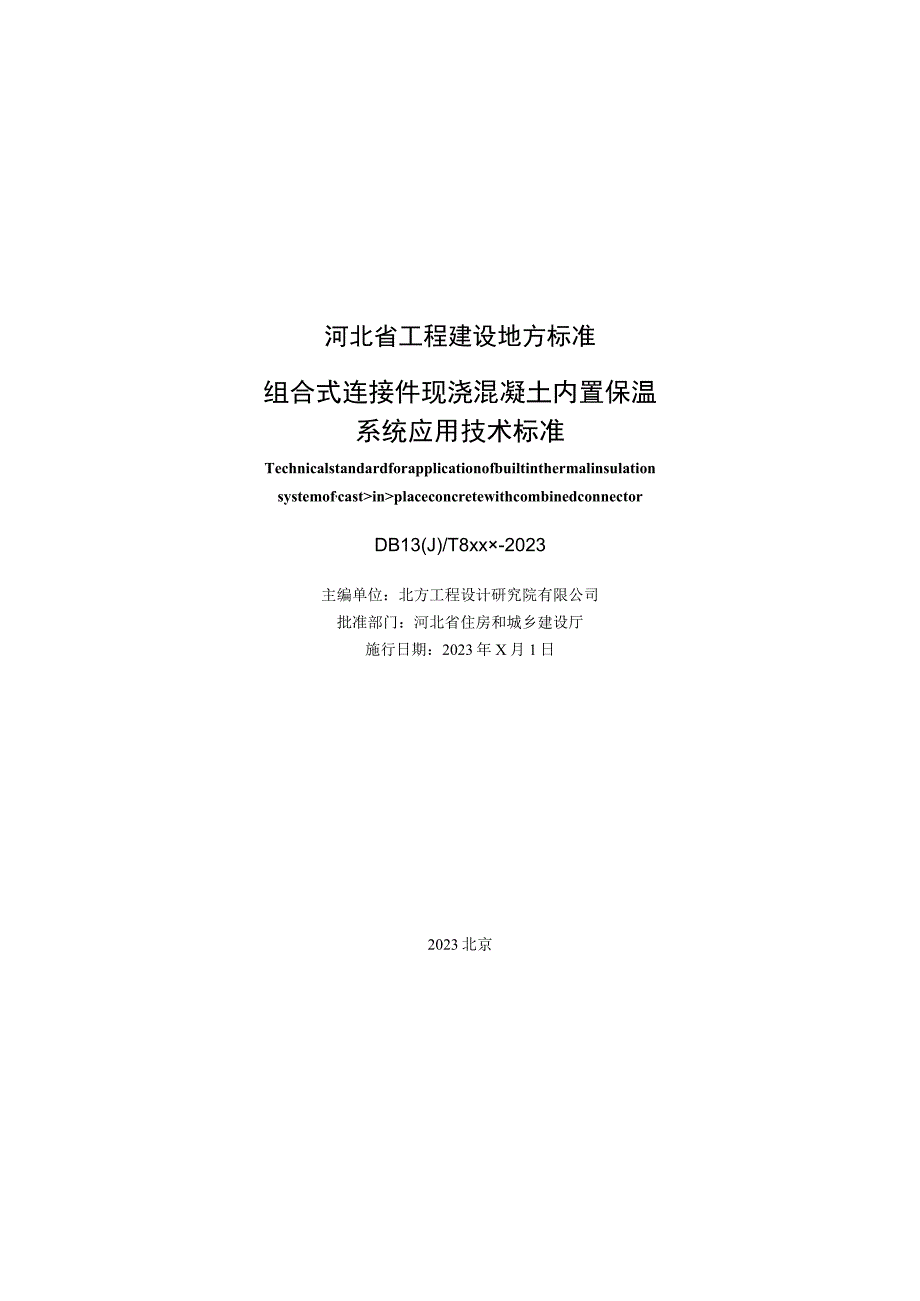

2、linsulationsystemof,castinplaceconcretewithcombinedconnectorDB13(J)/T8xx-2023主编单位：北方工程设计研究院有限公司批准部门：河北省住房和城乡建设厅施行日期：2023年X月1日2023北京河北省工程建设地方标准组合式连接件现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofbuiltinthermalinsulationsystemofcast-in-placeconcretewithcombinedconnectorDB13(J)T8xxx-2023彳题it材版社*出版(

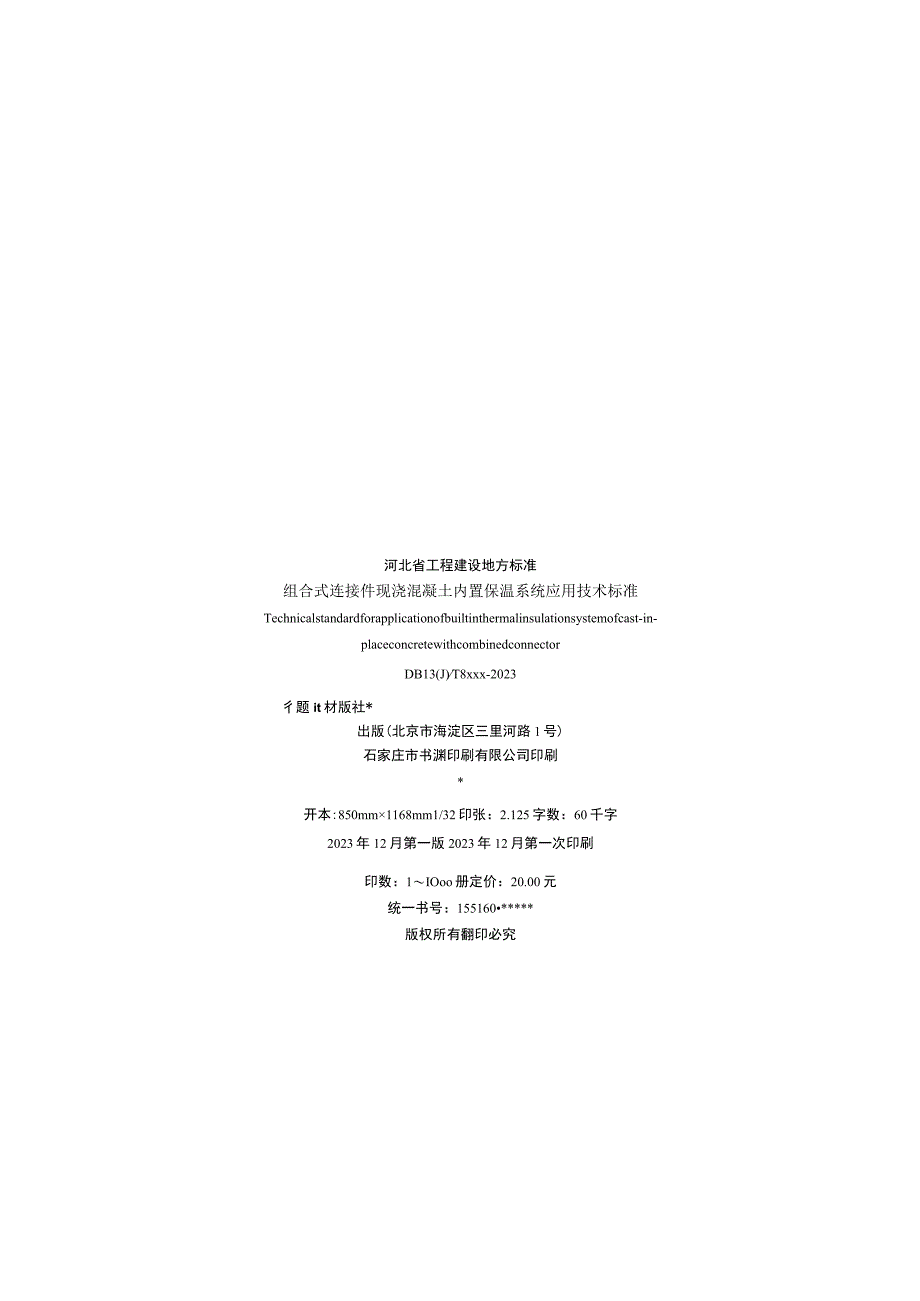

3、北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本:850mm1168mm1/32印张：2.125字数：60千字2023年12月第一版2023年12月第一次印刷印数：1IOoo册定价：20.00元统一书号：155160*版权所有翻印必究河北省住房和城乡建设厅公告2023年第7号河北省住房和城乡建设厅关于发布组合式连接件现浇混凝土内置保温系统应用技术标准和组合式连接件现浇混凝土内置保温系统建筑构造的公告组合式连接件现浇混凝土内置保温系统应用技术标准（编号为DB13（J）T8xxx-2023）和组合式连接件现浇混凝土内置保温系统建筑构造（统一编号：DBJT02-xxx-2023,图集号：
4、J22Jxxx）己经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2023年X月I日起实施。河北省住房和城乡建设厅2023年X月X日-XX-a=.刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由北方工程设计研究院有限公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.质量验收。本标准的部分内容涉及专利（专利号：ZL202021148537.X）o涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构
5、不承担识别这些专利的责任。本标准由北方工程设计研究院有限公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至北方工程设计研究院有限公司（地址：石家庄市裕华东路55号，邮编：050011,电话：0311-86690738,邮箱：bfybzh）,以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：北方工程设计研究院有限公司参编单位：唐山万兴建材有限公司主要起草人：刘亮王大伟金铸王伟栋审查人员：目次1总则12术语23基本规定44性能要求74.1 系统74.2 主要材料74.3 配套材料125设计175.1 一
6、般规定175.2 设计要点196施工226.1 一般规定226.2 施工要点236.3 运输及贮存266.4 安全操作要求与成品保护267质量验收297.1 一般规定297.2 主控项目327.3 一般项目34本标准用词说明37引用标准名录38附：条文说明41Contents1GeneralProvisions12 Terms23 BasicRequirements44 PerformanceRequirement74.1 Systerm74.2 MainMaterials74.2SupportingMaterials125 Design175.1 GeneralRequirements175
7、.2 DesignRequirements196 Construction226.1 GeneralRequirements226.2 ConstructionPoints236.3 TransportationandStorage266.4 SafeOperationRequirementsandFinishedProductProtection267 QualityAcceptance297.1 GeneralRequirements297.2 MasterControlItems327.3 GeneralItems34ExplanationofWordinginThisStandard3
8、71.istofQuotedStandards38Addition:ExplanationofProvisions411总则.o.为规范组合式连接件现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进，保证工程质量，制定本标准。1.0.2本标准适用于河北省抗震设防烈度不大于8度和建筑高度小于100m的新建、扩建的民用建筑中采用组合式连接件现浇混凝土内置保温系统的设计、施工及质量验收。1.0.3组合式连接件现浇混凝土内置保温系统的设计、施工和质量验收，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2术语2.0.1组合式连接件现浇混凝土内置保温系统builti
9、nthermalinsulationsystemofcast-in-placeconcretewithcombinedconnector通过专用的组合式连接件将镀锌电焊网复合保温板置于固定位置，施工现场在保温层两侧同时浇筑混凝土基层墙体及防护层，使防护层与保温层内侧的现浇混凝土基层墙体可靠连接，形成的具有保温、防护作用的构造系统。简称为“组合式连接件保温系统”。2.0.2镀锌电焊网复合保温板galvanizedweldedsteelwiremeshcompositeinsulationpanel工厂标准化生产，通过专用组合连接件的底座、连接杆及限位卡盘将保温板外侧的镀锌电焊网限位并固定，形成保
10、温板与镀锌电焊网架连接成一体的板状制品。简称为“复合保温板”。2.0.3保温层thermalinsulationlayer由保温板（模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板）构成的，在组合式连接件现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.4防护层protectivelayer组合式连接件保温系统中位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0,5组合式连接件combinedconnector由L型拉结件、底座、连接杆及限位卡盘等组成，通过组装固定，在组合式连接件现浇混凝土内置保温系统中具有固定镀锌电焊网、拉结防护层和基层墙体、固定保温层位置的专用连接件。2
11、.0.6底座base采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，由设置十字槽的头部和限位圆盘构成。与连接杆配套使用，具有固定保温层位置、卡扣L型拉结件和控制镀锌电焊网与保温层间距作用的塑料件。2.0.7连接杆COnneCtingrods采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，由螺帽和带螺纹的空心杆体构成。与底座和限位卡盘配套使用，通过扭转进入并穿透保温层，具有固定保温层位置、方便拉结件安装和防止拉结件腐蚀的塑料件。2.0.8限位卡盘limitchuck采用原生的聚酰胺、聚乙烯或聚丙烯注塑成形，圆盘形状，带肋板。放置于基层墙体一侧与连接杆通过螺纹连接配套使用，具有防止保温层向主体结构位移和保证基
12、层墙体侧钢筋保护层厚度作用的塑料件。3基本规定3.0.1组合式连接件保温系统构造见表3.0.1。表3.(U组合式连接件保温系统基本构造3.0.2组合式连接件保温系统应采用预制构件、定型产品或成套技术，并应具备同一供应商提供配套的组成材料和型式检验报告。型式检验报告应包括配套组成材料的名称、生产单位、规格型号、主要性能参数，应符合本标准以及国家和河北省现行相关标准的规定。系统基本构造I现混凝，设锌焊两 5OTT厚浇海土内镀电K聚 聚 聚 挤一 型板廛板型板墨 模苯石茉挤苯石基层墙体混墙 浇土体 现凝抹面层nm抹胶压玻网注 5m厚面浆入纤布内饰面层工设 按程计构造示意图3.0.3组合式连接件保温系
13、统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不产生裂缝、有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.4组合式连接件保温系统各组成部分应具有物理-化学稳定性，所有组成材料应彼此相容并具有防腐性。3.0.5组合式连接件保温系统应具有防水渗透性能。3.0.6组合式连接件保温系统的保温、隔热和防潮性能除应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015.民用建筑热工设计规范GB50176、河北省地方标准居住建筑节能设计标准(节能75%)DB13(J)185、公共建筑节能设计标准DB13(J)81外，尚应符合国家和河北省现行相关
14、标准的规定。3.0.7组合式连接件保温系统的使用高度及其防火性能应符合现行国家标准建筑防火通用规范GB50037.建筑设计防火规范GB50016的有关规定，且应具有防止火焰沿外墙面蔓延的能力。3.0.8在正确使用和正常维护的条件下，组合式连接件保温系统的设计使用年限应不低于50年。3.0.9组合式连接件保温系统的保温材料在运输和进场堆放过程中，应采取防水、防火及防碰撞等防护措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存，不应露天长期暴晒、避免雨、雪水侵蚀。3.0.10组合式连接件保温系统施工现场的安全及防火要求应符合现行国家标准建筑与市政施工现场安全卫生与职业健康通用规范GB50034.建设工程施工现场消防安全技术规范GB50720的有关规定。3.0.11组合式连接件保温系统应考虑环境因素的影响，在使用年限内定期检测、维护。3.0.12施工现场应采用必要的防火措施，并应制定火灾应急预案，配置灭火器、临时消防给水设施和临时消防应急照明等临时消防设施，作业前应对相关施工人员进行防火安全教育培训。3.0.13复合保温板出厂前应按照绿色施工要求，结合施工图和现场实际尺寸进行排板设计和加工。3.0.14保温材料的检验报告应满足下列要求：1保温材料检测必须满足陈化期要求；2保温材料的型式检验报告必须为抽样检验，进场复验报告为建设单位委托见证取样检验；3检验报告的各
