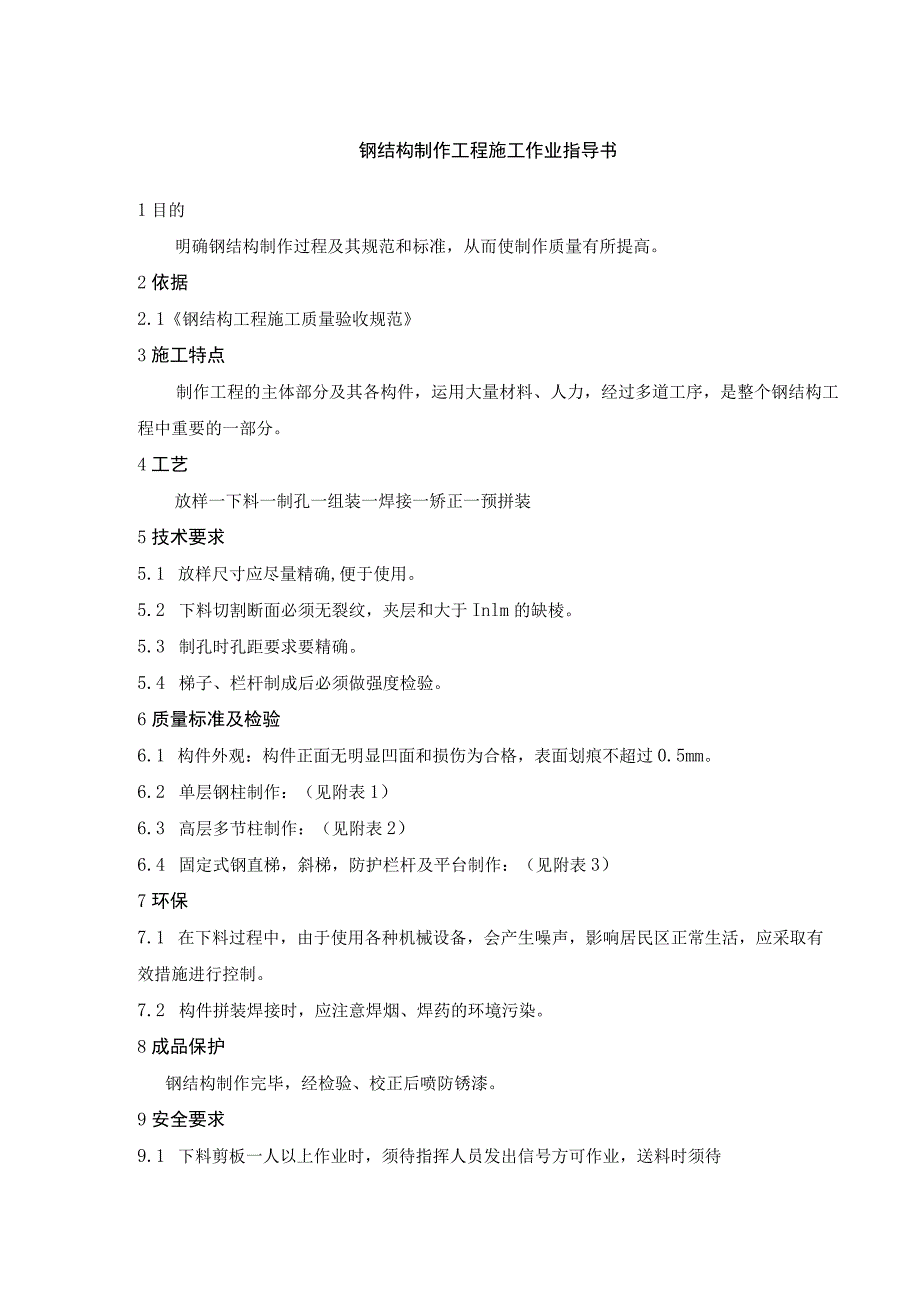

1、钢结构制作工程施工作业指导书1目的明确钢结构制作过程及其规范和标准，从而使制作质量有所提高。2依据2.1钢结构工程施工质量验收规范3施工特点制作工程的主体部分及其各构件，运用大量材料、人力，经过多道工序，是整个钢结构工程中重要的一部分。4工艺放样一下料一制孔一组装一焊接一矫正一预拼装5技术要求5.1 放样尺寸应尽量精确,便于使用。5.2 下料切割断面必须无裂纹，夹层和大于Inlm的缺棱。5.3 制孔时孔距要求要精确。5.4 梯子、栏杆制成后必须做强度检验。6质量标准及检验6.1 构件外观：构件正面无明显凹面和损伤为合格，表面划痕不超过0.5mm。6.2 单层钢柱制作：（见附表1）6.3 高层多

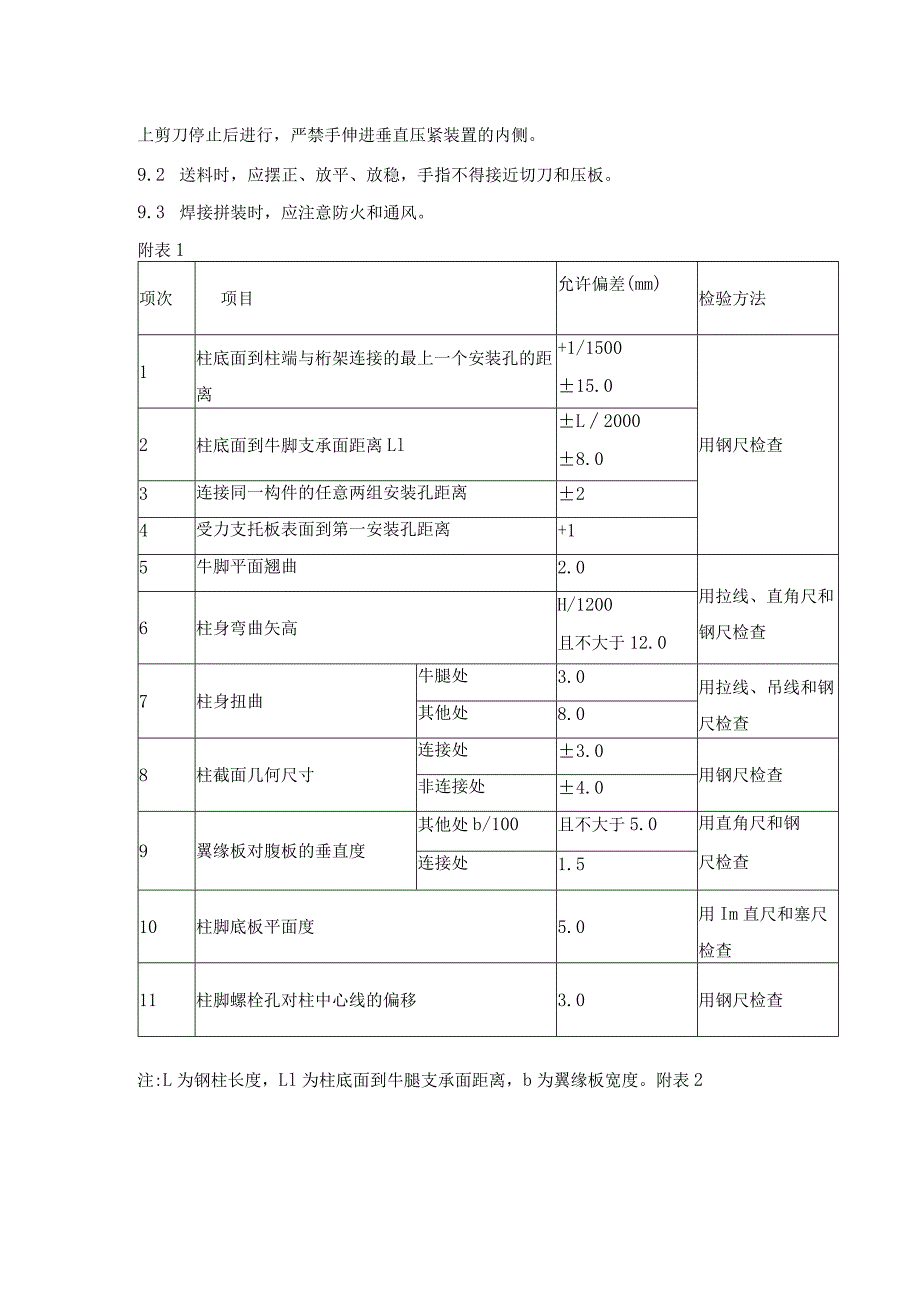

2、节柱制作：（见附表2）6.4 固定式钢直梯，斜梯，防护栏杆及平台制作：（见附表3）7环保7.1 在下料过程中，由于使用各种机械设备，会产生噪声，影响居民区正常生活，应采取有效措施进行控制。7.2 构件拼装焊接时，应注意焊烟、焊药的环境污染。8成品保护钢结构制作完毕，经检验、校正后喷防锈漆。9安全要求9.1 下料剪板一人以上作业时，须待指挥人员发出信号方可作业，送料时须待上剪刀停止后进行，严禁手伸进垂直压紧装置的内侧。9.2 送料时，应摆正、放平、放稳，手指不得接近切刀和压板。9.3 焊接拼装时，应注意防火和通风。附表1项次项目允许偏差(mm)检验方法1柱底面到柱端与桁架连接的最上一个安装孔的距

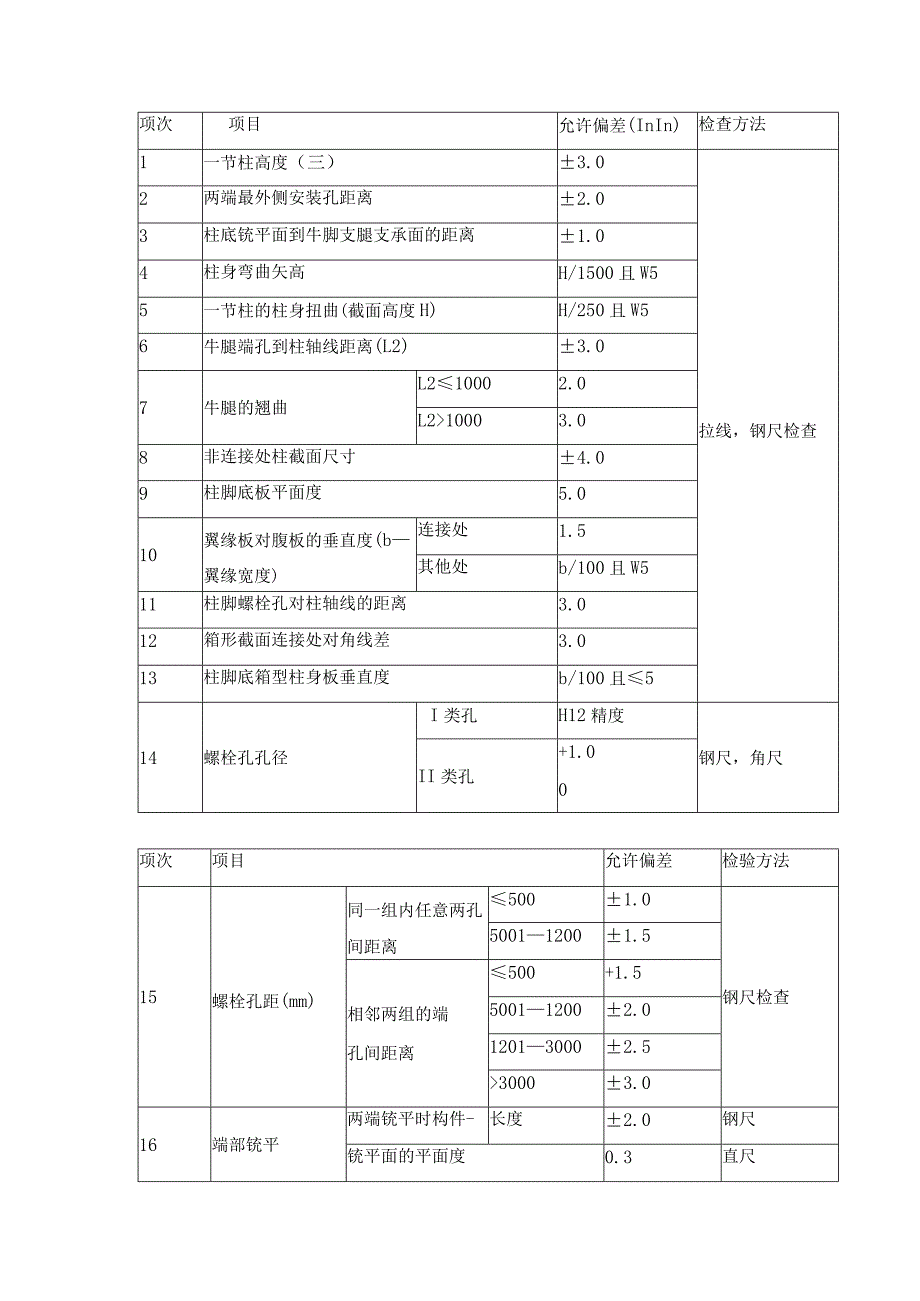

3、离+1/150015.0用钢尺检查2柱底面到牛脚支承面距离LlL20008.03连接同一构件的任意两组安装孔距离24受力支托板表面到第一安装孔距离+15牛脚平面翘曲2.0用拉线、直角尺和钢尺检查6柱身弯曲矢高H/1200且不大于12.07柱身扭曲牛腿处3.0用拉线、吊线和钢尺检查其他处8.08柱截面几何尺寸连接处3.0用钢尺检查非连接处4.09翼缘板对腹板的垂直度其他处b/100且不大于5.0用直角尺和钢尺检查连接处1.510柱脚底板平面度5.0用Im直尺和塞尺检查11柱脚螺栓孔对柱中心线的偏移3.0用钢尺检查注:L为钢柱长度，Ll为柱底面到牛腿支承面距离，b为翼缘板宽度。附表2项次项目允许偏
4、差(InIn)检查方法1一节柱高度（三）3.0拉线，钢尺检查2两端最外侧安装孔距离2.03柱底铳平面到牛脚支腿支承面的距离1.04柱身弯曲矢高H/1500且W55一节柱的柱身扭曲(截面高度H)H/250且W56牛腿端孔到柱轴线距离(L2)3.07牛腿的翘曲L210002.0L210003.08非连接处柱截面尺寸4.09柱脚底板平面度5.010翼缘板对腹板的垂直度(b翼缘宽度)连接处1.5其他处b/100且W511柱脚螺栓孔对柱轴线的距离3.012箱形截面连接处对角线差3.013柱脚底箱型柱身板垂直度b/100且514螺栓孔孔径I类孔H12精度钢尺，角尺II类孔+1.00项次项目允许偏差检验方法
5、15螺栓孔距(mm)同一组内任意两孔间距离5001.0钢尺检查500112001.5相邻两组的端孔间距离500+1.5500112002.0120130002.530003.016端部铳平两端铳平时构件-长度2.0钢尺铳平面的平面度0.3直尺铳平面对轴线的垂直度1/1500直角尺17安装焊缝坡口坡口角度5角尺钝边1.0角尺附表3:项次项目允许偏差检验方法1平台长度和宽度5.0用钢尺检验2平台两对角线差6.03平台支柱高度（三）3.04平台表面平面度（Inl范围内）6.0拉线、钢尺检验5平台支柱弯曲矢高11/10006梯梁长度（1）5.0钢尺检验7钢梯宽度5.08钢梯安装孔距离3.09梯梁纵向扰曲矢高1/1000拉线检验10踏步间距5.0钢尺检验11栏杆高度5.012栏杆立柱间距10.013螺栓孔孔径（H类孔）+1.0014螺栓孔孔距（Inm）同一组内任意两孔间距离5001.050112001.5相邻两组的端孔间距离5001.550112002.0120130002.230003.0
