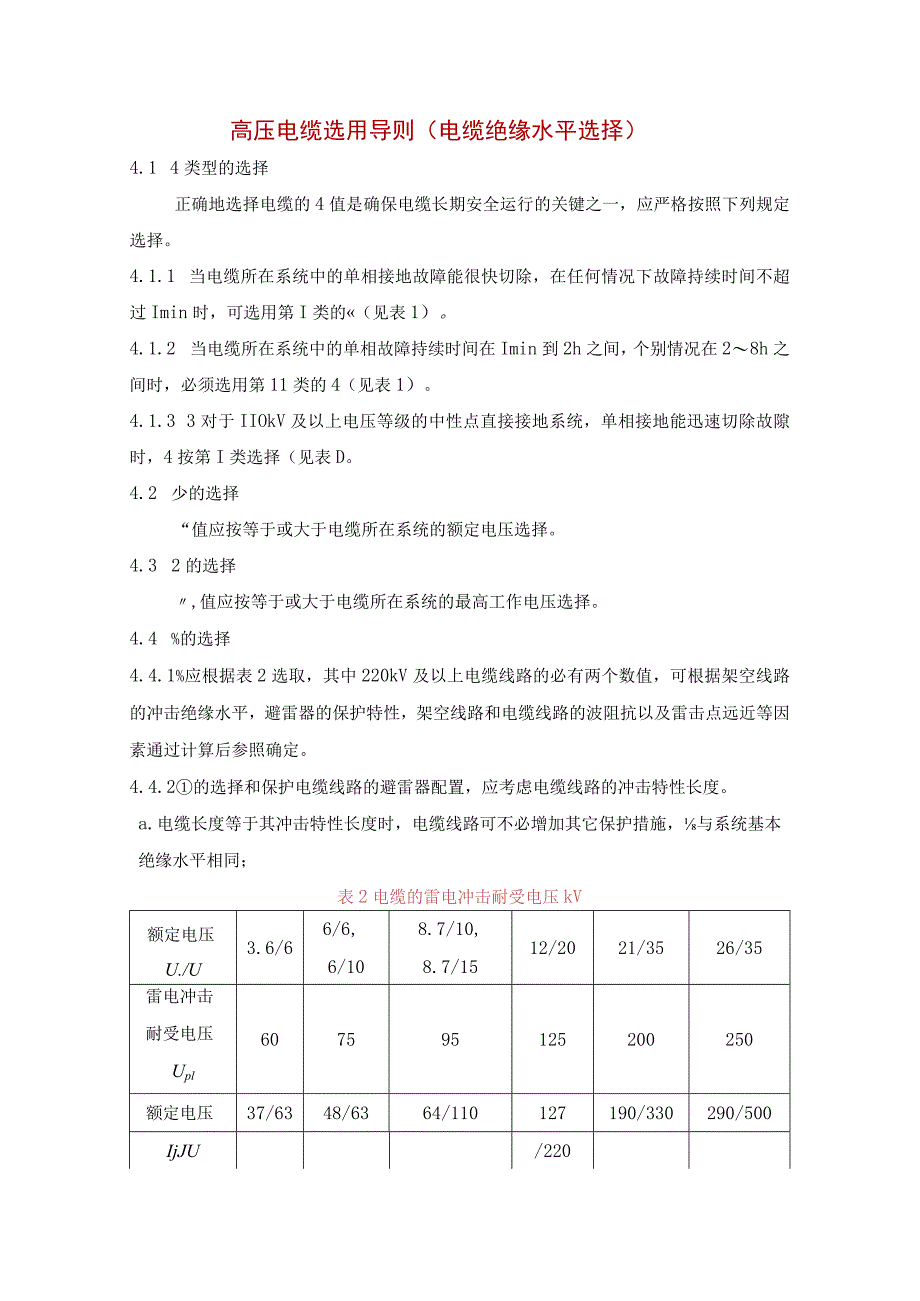

高压电缆选用导则(电缆绝缘水平选择).docx_第1页
第1页 / 共3页

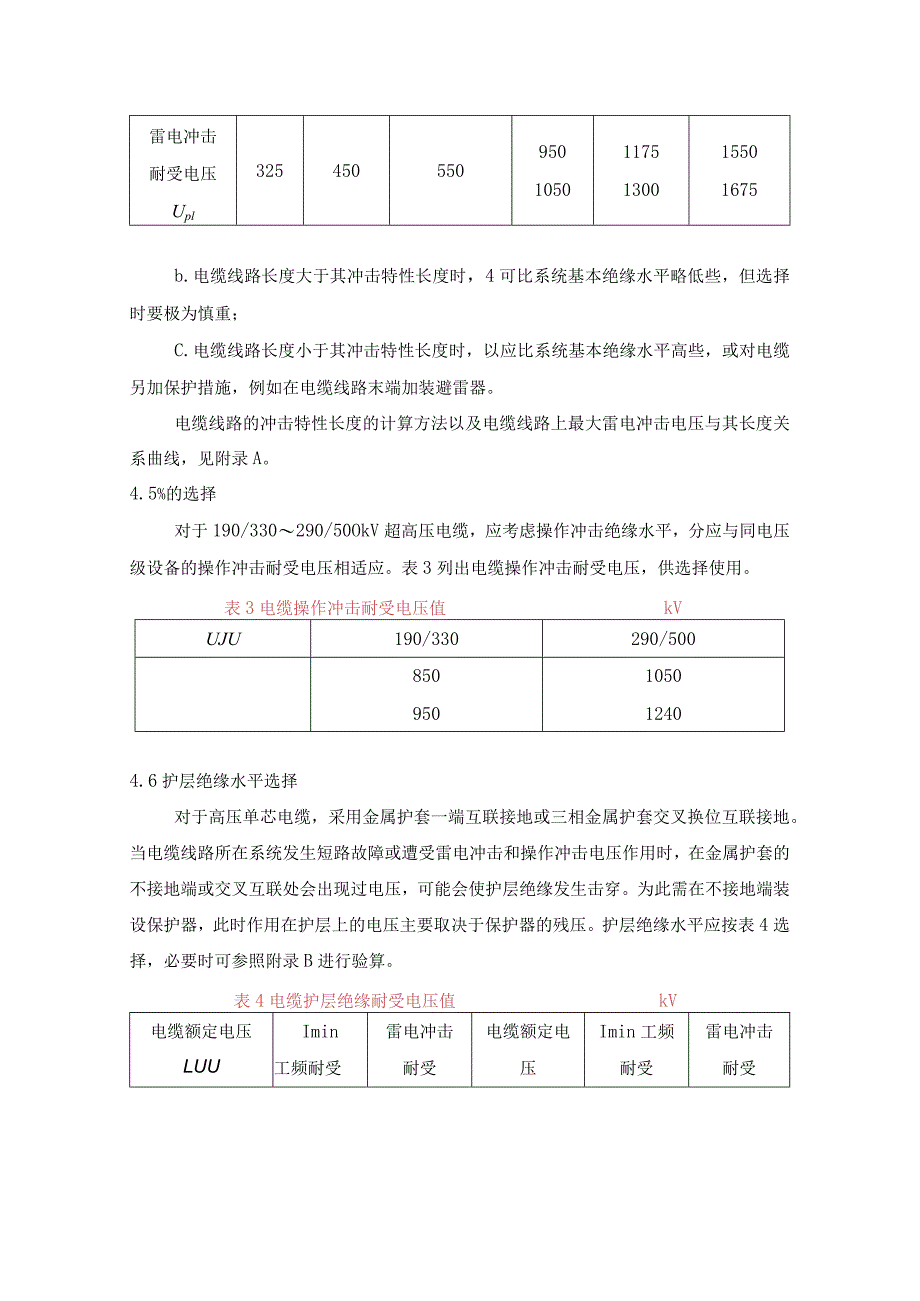

高压电缆选用导则(电缆绝缘水平选择).docx_第2页
第2页 / 共3页

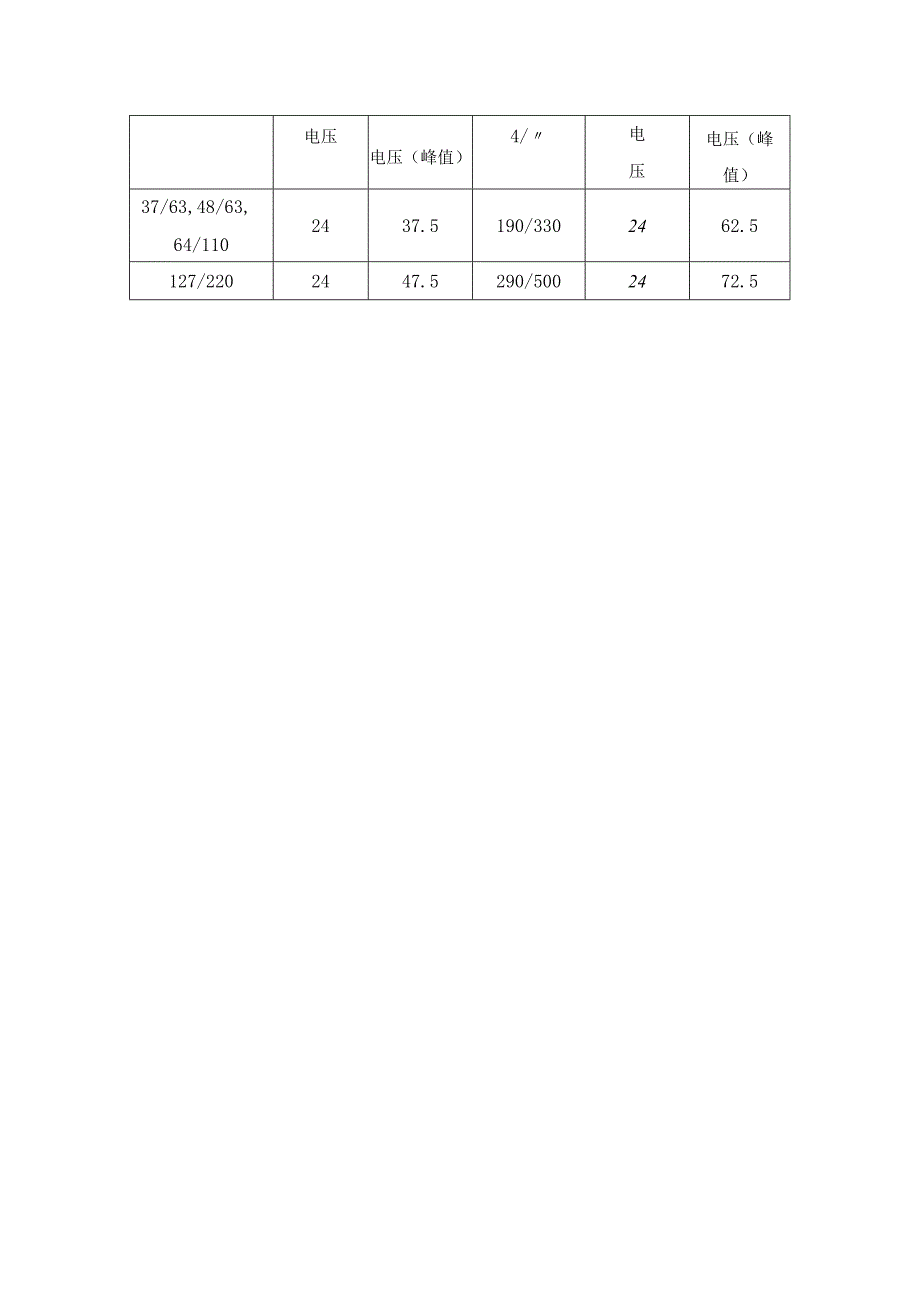

高压电缆选用导则(电缆绝缘水平选择).docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《高压电缆选用导则(电缆绝缘水平选择).docx》由会员分享,可在线阅读,更多相关《高压电缆选用导则(电缆绝缘水平选择).docx(3页珍藏版)》请在第壹文秘上搜索。

1、高压电缆选用导则(电缆绝缘水平选择)4.1 4类型的选择正确地选择电缆的4值是确保电缆长期安全运行的关键之一,应严格按照下列规定选择。4.1.1 当电缆所在系统中的单相接地故障能很快切除,在任何情况下故障持续时间不超过Imin时,可选用第I类的(见表1)。4.1.2 当电缆所在系统中的单相故障持续时间在Imin到2h之间,个别情况在28h之间时,必须选用第11类的4(见表1)。4.1.3 3对于IIOkV及以上电压等级的中性点直接接地系统,单相接地能迅速切除故隙时,4按第I类选择(见表D。4.2 少的选择“值应按等于或大于电缆所在系统的额定电压选择。4.3 2的选择,值应按等于或大于电缆所在系

2、统的最高工作电压选择。4.4 %的选择4.4.1%应根据表2选取,其中220kV及以上电缆线路的必有两个数值,可根据架空线路的冲击绝缘水平,避雷器的保护特性,架空线路和电缆线路的波阻抗以及雷击点远近等因素通过计算后参照确定。4.4.2的选择和保护电缆线路的避雷器配置,应考虑电缆线路的冲击特性长度。a.电缆长度等于其冲击特性长度时,电缆线路可不必增加其它保护措施,与系统基本绝缘水平相同;表2电缆的雷电冲击耐受电压kV额定电压U./U3.6/66/6,6/108.7/10,8.7/1512/2021/3526/35雷电冲击耐受电压Upl607595125200250额定电压37/6348/6364

3、/110127190/330290/500IjJU/220雷电冲击耐受电压Upl32545055095010501175130015501675b.电缆线路长度大于其冲击特性长度时,4可比系统基本绝缘水平略低些,但选择时要极为慎重;C.电缆线路长度小于其冲击特性长度时,以应比系统基本绝缘水平高些,或对电缆另加保护措施,例如在电缆线路末端加装避雷器。电缆线路的冲击特性长度的计算方法以及电缆线路上最大雷电冲击电压与其长度关系曲线,见附录A。4.5%的选择对于190/330290/50OkV超高压电缆,应考虑操作冲击绝缘水平,分应与同电压级设备的操作冲击耐受电压相适应。表3列出电缆操作冲击耐受电压,

4、供选择使用。表3电缆操作冲击耐受电压值kVUJU190/330290/500850950105012404.6护层绝缘水平选择对于高压单芯电缆,采用金属护套一端互联接地或三相金属护套交叉换位互联接地。当电缆线路所在系统发生短路故障或遭受雷电冲击和操作冲击电压作用时,在金属护套的不接地端或交叉互联处会出现过电压,可能会使护层绝缘发生击穿。为此需在不接地端装设保护器,此时作用在护层上的电压主要取决于保护器的残压。护层绝缘水平应按表4选择,必要时可参照附录B进行验算。表4电缆护层绝缘耐受电压值kV电缆额定电压Imin雷电冲击电缆额定电Imin工频雷电冲击LUU工频耐受耐受压耐受耐受电压电压(峰值)4/电压电压(峰值)37/63,48/63,64/1102437.5190/3302462.5127/2202447.5290/5002472.5
