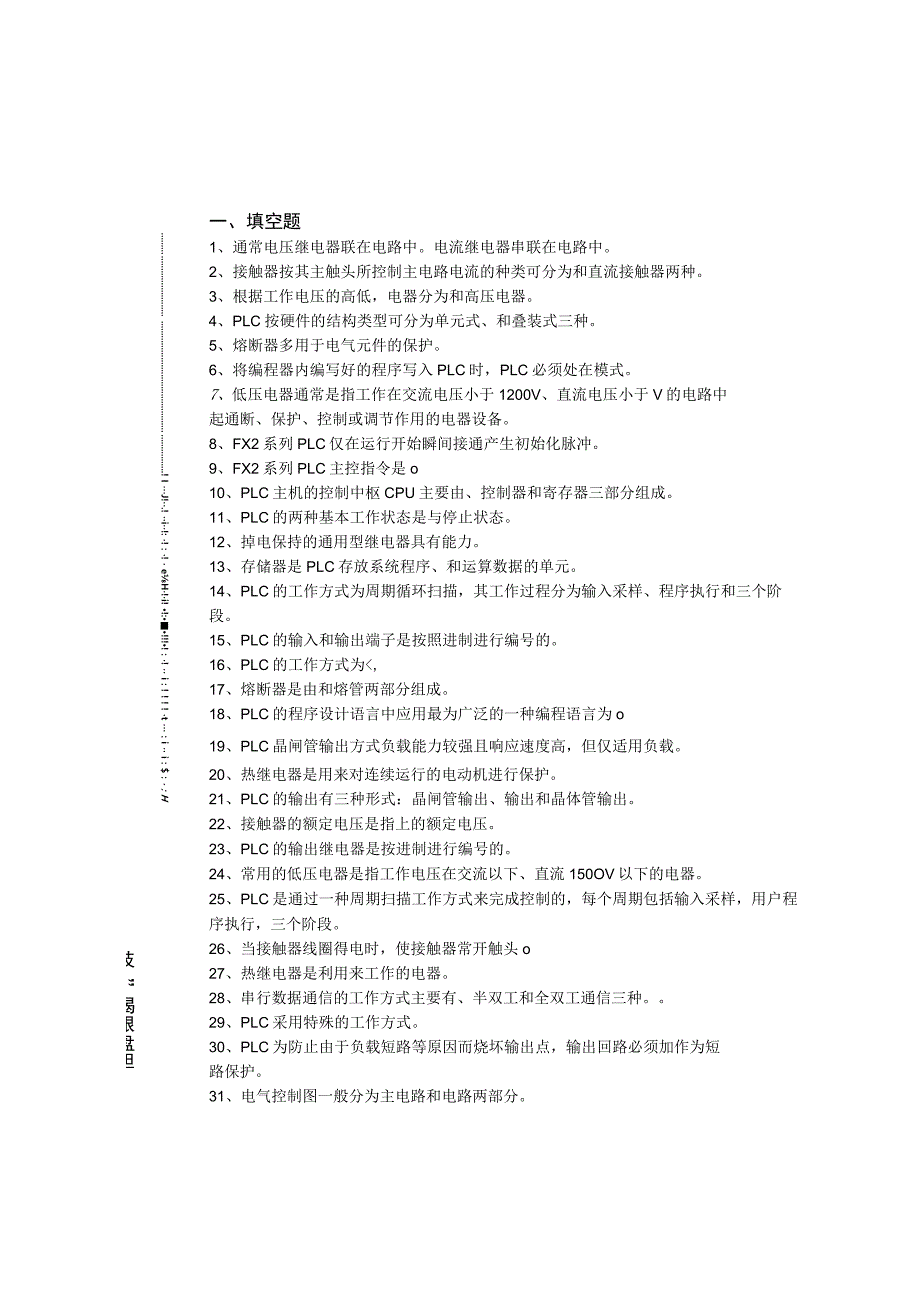

1、 ! I J!.! i!: ! : ! eH!i! !:! : ! i : ! ! ! ! t : i i : $ : : H1 J “ W技 ”喝银盘胆一、填空题1、通常电压继电器联在电路中。电流继电器串联在电路中。2、接触器按其主触头所控制主电路电流的种类可分为和直流接触器两种。3、根据工作电压的高低，电器分为和高压电器。4、PLC按硬件的结构类型可分为单元式、和叠装式三种。5、熔断器多用于电气元件的保护。6、将编程器内编写好的程序写入PLC时，PLC必须处在模式。7、低压电器通常是指工作在交流电压小于1200V、直流电压小于V的电路中起通断、保护、控制或调节作用的电器设备。8、FX2系列
2、PLC仅在运行开始瞬间接通产生初始化脉冲。9、FX2系列PLC主控指令是o10、PLC主机的控制中枢CPU主要由、控制器和寄存器三部分组成。11、PLC的两种基本工作状态是与停止状态。12、掉电保持的通用型继电器具有能力。13、存储器是PLC存放系统程序、和运算数据的单元。14、PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和三个阶段。15、PLC的输入和输出端子是按照进制进行编号的。16、PLC的工作方式为,17、熔断器是由和熔管两部分组成。18、PLC的程序设计语言中应用最为广泛的一种编程语言为o19、PLC晶闸管输出方式负载能力较强且响应速度高，但仅适用负载。20、热继
3、电器是用来对连续运行的电动机进行保护。21、PLC的输出有三种形式：晶闸管输出、输出和晶体管输出。22、接触器的额定电压是指上的额定电压。23、PLC的输出继电器是按进制进行编号的。24、常用的低压电器是指工作电压在交流以下、直流150OV以下的电器。25、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括输入采样，用户程序执行，三个阶段。26、当接触器线圈得电时，使接触器常开触头o27、热继电器是利用来工作的电器。28、串行数据通信的工作方式主要有、半双工和全双工通信三种。29、PLC采用特殊的工作方式。30、PLC为防止由于负载短路等原因而烧坏输出点，输出回路必须加作为短路保护。3

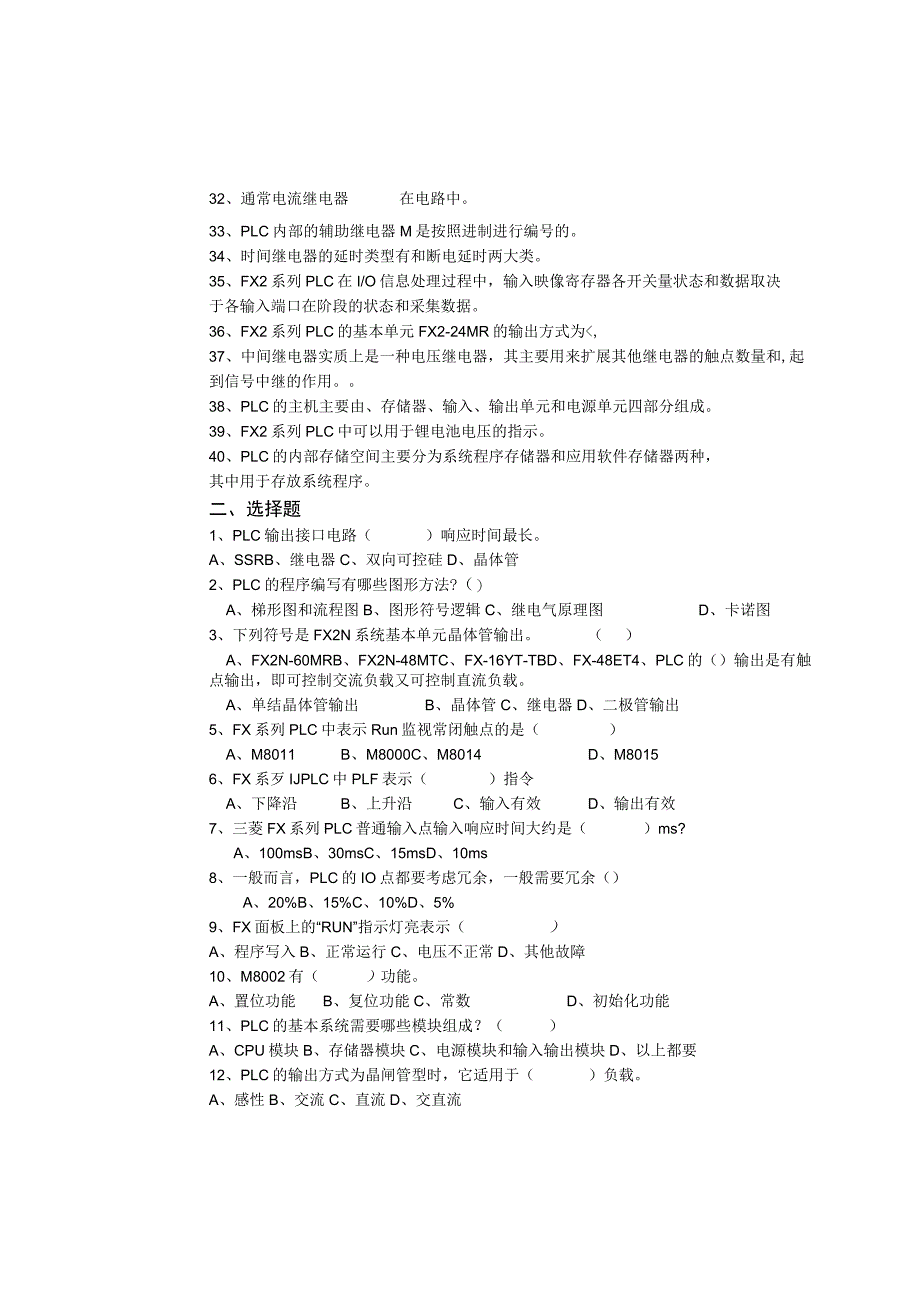

4、1、电气控制图一般分为主电路和电路两部分。32、通常电流继电器在电路中。33、PLC内部的辅助继电器M是按照进制进行编号的。34、时间继电器的延时类型有和断电延时两大类。35、FX2系列PLC在I/O信息处理过程中，输入映像寄存器各开关量状态和数据取决于各输入端口在阶段的状态和采集数据。36、FX2系列PLC的基本单元FX2-24MR的输出方式为 END36、PLC的特殊继电器是指（ ）oA、断电保护继电器B、内部计数器C、内部定时器常数D、提供具有特定功能的内部继电器37、PLC的（）输出是有触点的，可以控制交流负载和直流负载。A、继电器B、晶体管C、可控硅D、二极管38、下列软元件中，属于
5、特殊辅助继电器的元件是（）。A、MoB、Y2C、S30D、M801239、FX系列PLC一个晶体管输出点的输出电压是（）VoA、ACllOB、AC220C、DC12D、DC2440、功能指令（）表示主程序结束A、RSTB、ENDC、FENDD、NOP三、名词解释1、PLC由哪几部分组成。2、低压电器。3、写出中断指针标号1866所表示的含义。4、助记符CML的名称及功能。5、什么是接触器。6、PLC有哪两种结构？并分别说出其结构特点。7、PLC的内部存储空间可分为哪几部分？各部分存储的内容是什么？8、FX2系列PLC的开关量I/O系统有哪几种输入输出方式？9、温度继电器。10、PLC的全称。1
6、1说明FX2-48MR型号的意义，并说出它的I/O点数，输出形式。12、助记符WDT的名称及功能。13、熔断器。14、PLC串行通信传输方式有哪三种，并说明每种方式的特点。15、K8M0表示什么意思？16、什么是PLC的软元件？四、简答题1、什么是PLC的循环扫描工作方式？2、PLC有哪些输出方式？各适应于什么类型的负载？3、PLC由哪几部分组成，各部分的作用是什么？4、简述PLC控制系统的设计流程。5、简述PLC的一个工作周期中的三个主要阶段。6、PLC的内部存储空间可分为哪几部分？各部分存储的内容是什么？7、电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？8、简述可编程控制器的定
7、义。五、计算题Ix2、根据下面的控制要求设计小车直线自动往返控制，请写出正确的梯形图程序。控制要求：正反转信号发出时小车自动往返行使，停止按钮按下时停止。I/O分配：输入信号信号元件及作用XO停止信号按钮Xl正转信号按钮X2反转信号按钮X3左限位光电开关X4右限位光电开关输出信号控制对象及作用YO小车正转Yl小车反转3、写出4、按照下列控制要求设计某控制系统电源故障延时报警的PLC程序控制要求：1）当系统电源工作正常时（XO=I）,电源指示灯（YO）一直点亮；2）当系统电源故障时（XO=O）,若在6秒钟时间内未恢复供电则电源指示灯开始闪烁（灭1秒，亮1.5秒），闪烁20次后指示灯熄灭；3）画出
8、梯形图程序。（答案要注明各个要点的评分标准）六、填空题1、并；2、交流接触器；3、低压电器；4、 模块式；5、短路；6、RUN（运行）；7 1500； 8、M8002 ； 9、MC;10、运算器 11、运行态; 12、记忆；13、用户程序；14、输出刷新；15、拟 题 人:书写标准答案人:庄克玉庄克玉八；16、循环扫描；17、熔体；18、梯形图：19、交流;20、过载；21、继电器;22、主触头；23、十；24、1200V；25、输出刷新：26、闭合；27、电流的热效应；28、单工；29、周期循环扫描；30、熔断器；31、控制；32、串联；33、十;34、通电延时：35、输入采样；36、继电器输出：37、容量：38、CPU；39、M8030;40、系统程序存储器七、选择题1、B 2、A 3、A4、C 5、B 6、A 7、D 8、C 9、B 10、DIk D 12、B 13、C 21、D 22、C 23、B31、C 32、D 33、A八、名词解释14、C 15、B 16、A24、D 25
