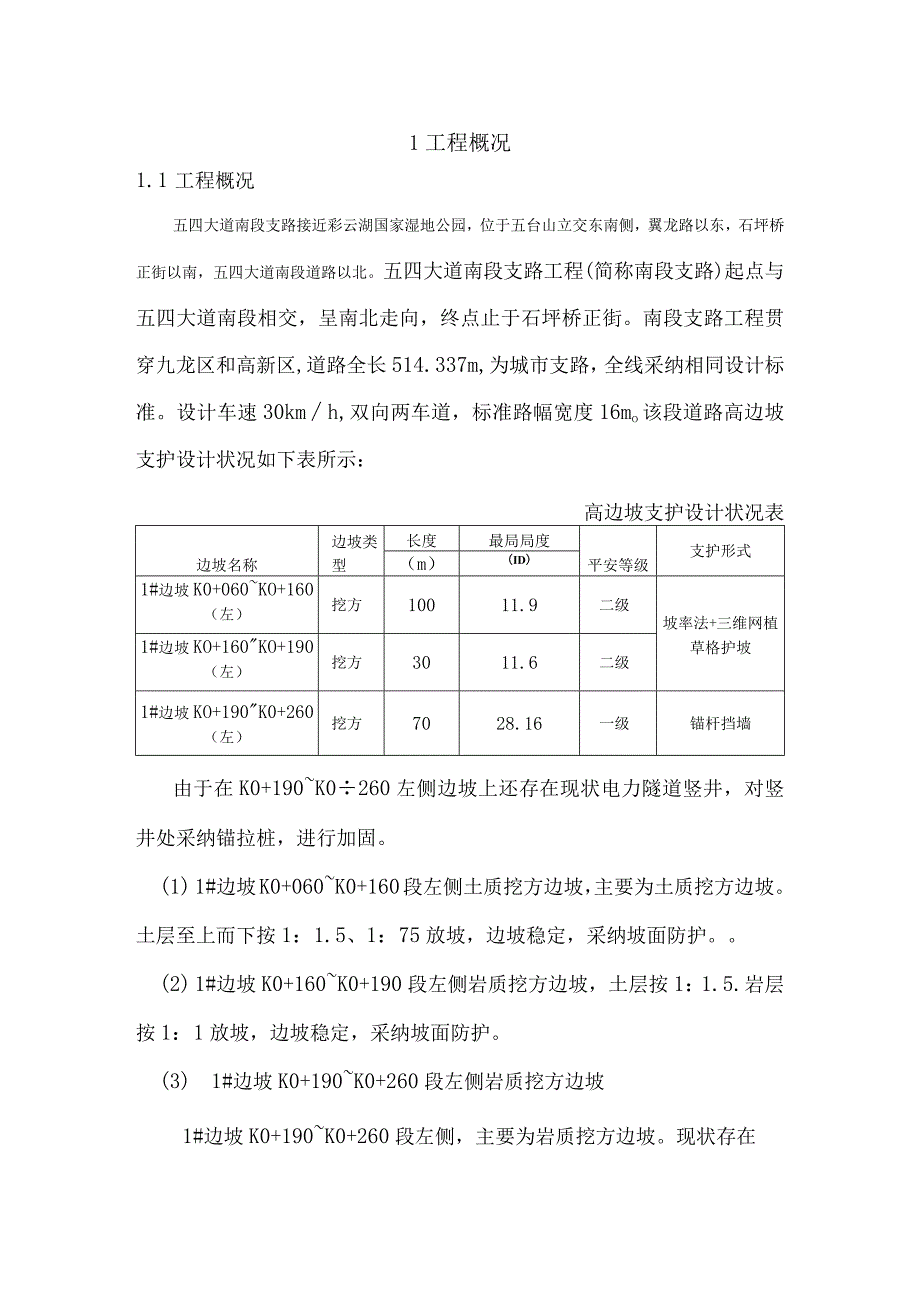

1、1工程概况1.1 工程概况五四大道南段支路接近彩云湖国家湿地公园，位于五台山立交东南侧，翼龙路以东，石坪桥正街以南，五四大道南段道路以北。五四大道南段支路工程(简称南段支路)起点与五四大道南段相交，呈南北走向，终点止于石坪桥正街。南段支路工程贯穿九龙区和高新区,道路全长514.337m,为城市支路，全线采纳相同设计标准。设计车速30kmh,双向两车道，标准路幅宽度16mo该段道路高边坡支护设计状况如下表所示：高边坡支护设计状况表边坡名称边坡类型长度最局局度平安等级支护形式（m）(ID)1#边坡K0+060KO+160（左）挖方10011.9二级坡率法+三维网植草格护坡1#边坡KO+160KO+

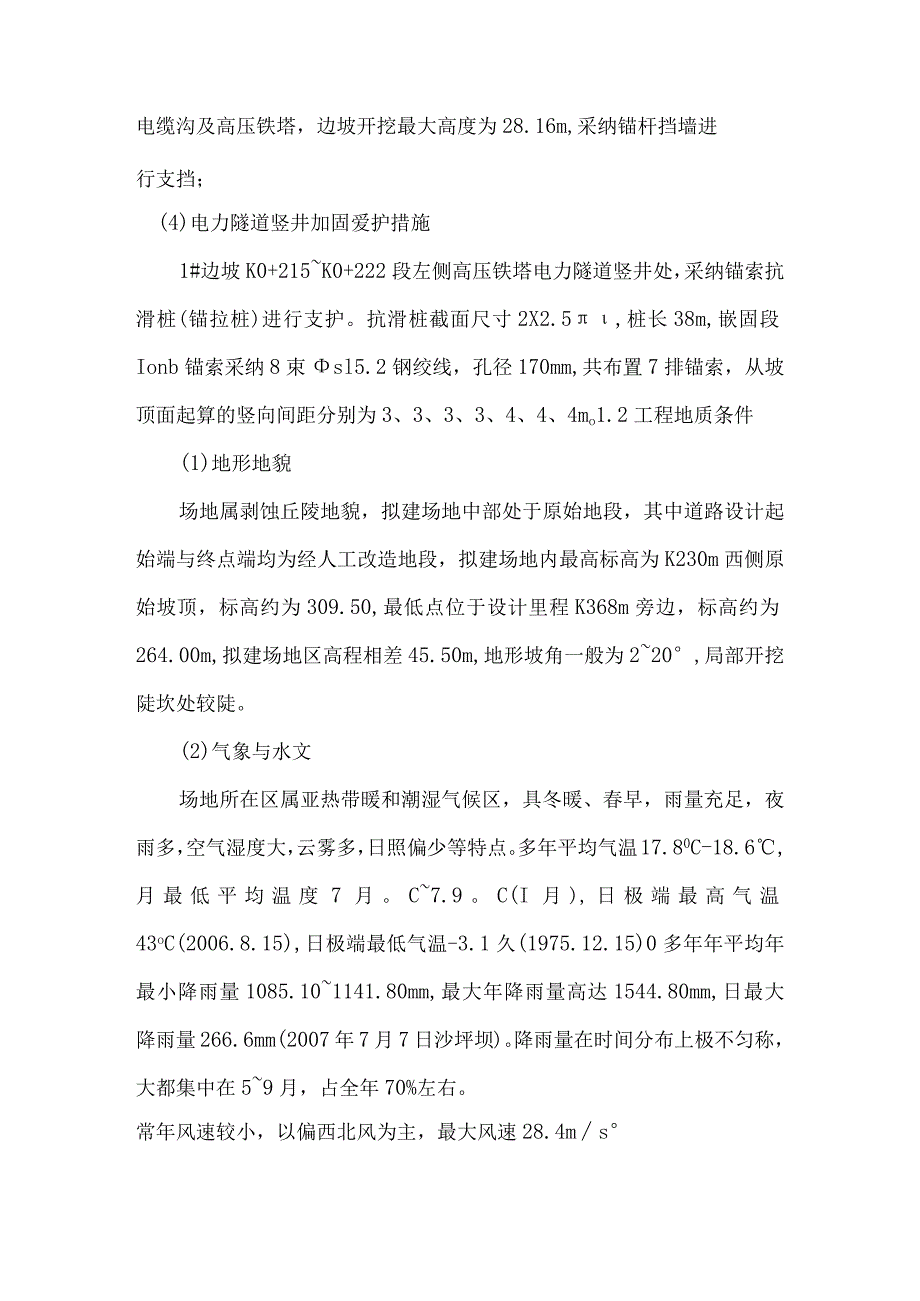

2、190（左）挖方3011.6二级1#边坡KO+190K0+260（左）挖方7028.16一级锚杆挡墙由于在K0+190K0260左侧边坡上还存在现状电力隧道竖井，对竖井处采纳锚拉桩，进行加固。(1) 1#边坡K0+060K0+160段左侧土质挖方边坡，主要为土质挖方边坡。土层至上而下按1：1.5、1：75放坡，边坡稳定，采纳坡面防护。(2) 1#边坡K0+160K0+190段左侧岩质挖方边坡，土层按1：1.5.岩层按1：1放坡，边坡稳定，采纳坡面防护。(3) 1#边坡K0+190K0+260段左侧岩质挖方边坡1#边坡K0+190K0+260段左侧，主要为岩质挖方边坡。现状存在电缆沟及高压铁塔，
3、边坡开挖最大高度为28.16m,采纳锚杆挡墙进行支挡；(4)电力隧道竖井加固爱护措施1#边坡K0+215K0+222段左侧高压铁塔电力隧道竖井处，采纳锚索抗滑桩(锚拉桩)进行支护。抗滑桩截面尺寸2X2.5,桩长38m,嵌固段Ionb锚索采纳8束sl5.2钢绞线，孔径170mm,共布置7排锚索，从坡顶面起算的竖向间距分别为3、3、3、3、4、4、4mo1.2工程地质条件(1)地形地貌场地属剥蚀丘陵地貌，拟建场地中部处于原始地段，其中道路设计起始端与终点端均为经人工改造地段，拟建场地内最高标高为K230m西侧原始坡顶，标高约为309.50,最低点位于设计里程K368m旁边，标高约为264.00m,

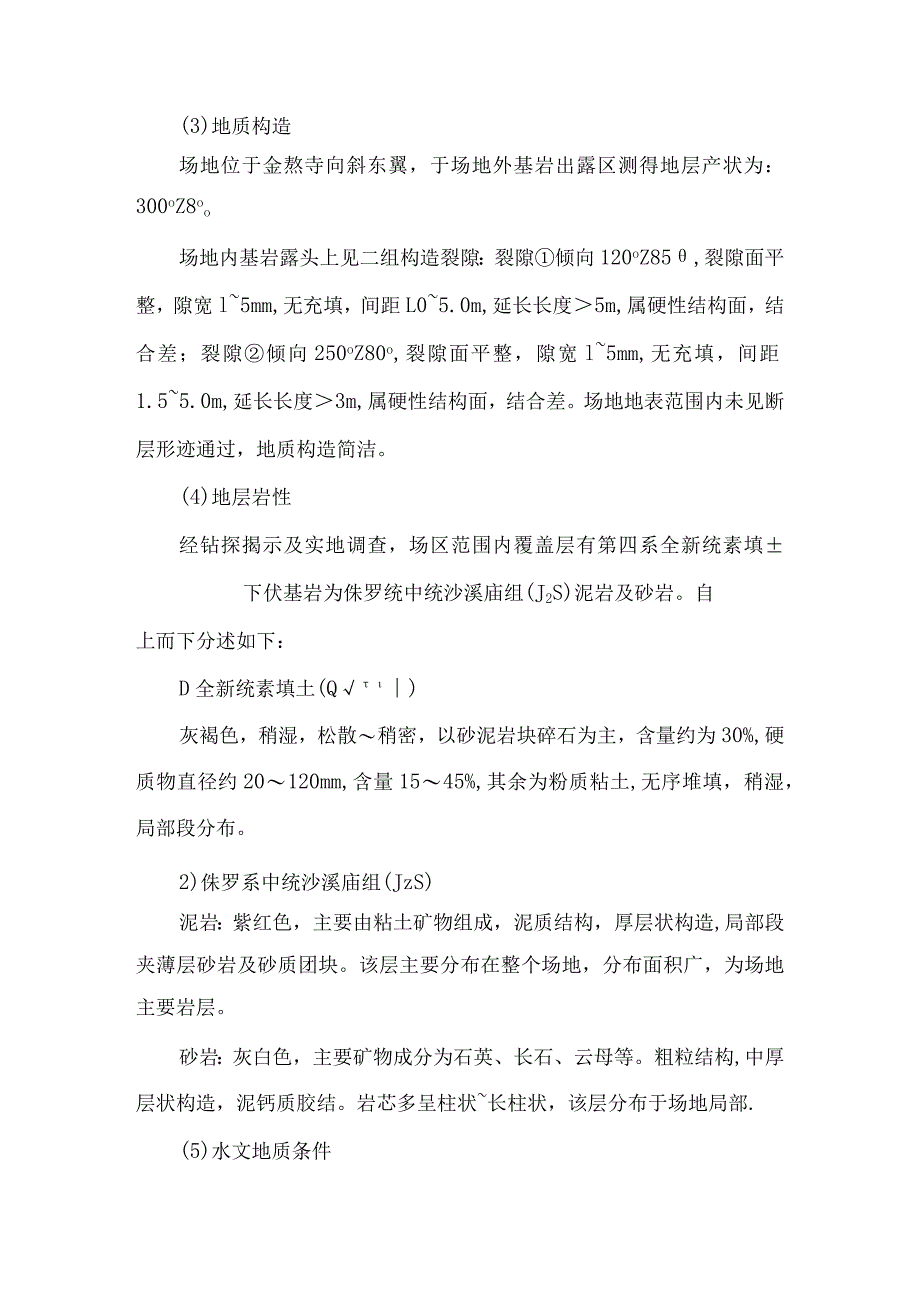

4、拟建场地区高程相差45.50m,地形坡角一般为220,局部开挖陡坎处较陡。(2)气象与水文场地所在区属亚热带暖和潮湿气候区，具冬暖、春早，雨量充足，夜雨多，空气湿度大，云雾多，日照偏少等特点。多年平均气温17.80C-18.6,月最低平均温度7月。C7.9。C(I月),日极端最高气温43oC(2006.8.15),日极端最低气温-3.1久(1975.12.15)0多年年平均年最小降雨量1085.101141.80mm,最大年降雨量高达1544.80mm,日最大降雨量266.6mm(2007年7月7日沙坪坝)。降雨量在时间分布上极不匀称，大都集中在59月，占全年70%左右。常年风速较小，以偏西北
5、风为主，最大风速28.4ms(3)地质构造场地位于金熬寺向斜东翼，于场地外基岩出露区测得地层产状为：300oZ8oo场地内基岩露头上见二组构造裂隙：裂隙倾向120oZ85,裂隙面平整，隙宽l5mm,无充填，间距L05.0m,延长长度5m,属硬性结构面，结合差；裂隙倾向250oZ80o,裂隙面平整，隙宽l5mm,无充填，间距1.55.0m,延长长度3m,属硬性结构面，结合差。场地地表范围内未见断层形迹通过，地质构造简洁。(4)地层岩性经钻探揭示及实地调查，场区范围内覆盖层有第四系全新统素填下伏基岩为侏罗统中统沙溪庙组(J2S)泥岩及砂岩。自上而下分述如下：D全新统素填土(Q)灰褐色，稍湿，松散稍
6、密，以砂泥岩块碎石为主，含量约为30%,硬质物直径约20120mm,含量1545%,其余为粉质粘土,无序堆填，稍湿，局部段分布。2)侏罗系中统沙溪庙组(JzS)泥岩：紫红色，主要由粘土矿物组成，泥质结构，厚层状构造,局部段夹薄层砂岩及砂质团块。该层主要分布在整个场地，分布面积广，为场地主要岩层。砂岩：灰白色，主要矿物成分为石英、长石、云母等。粗粒结构,中厚层状构造，泥钙质胶结。岩芯多呈柱状长柱状，该层分布于场地局部.(5)水文地质条件拟建场地四周无污染源，人工填土中无腐蚀性堆填物。据环境初步判定，地表水及地下水对碎物具微腐蚀性，场地中土层对建筑材料微腐蚀性。水文地质条件简洁。场地地势整体比较平
7、坦，北侧整体较高，场地中部局部地段低洼，易积水，地表径流条件一般，地表水雨季易汇合在场地中部低凹地段，形成少量上层滞水，一般时段无地下水。地表水受降雨补给。场地填土为弱透水层，粉质粘土为相对隔水层，下伏泥岩属隔水层，砂岩属弱透水层。地表水沿斜坡从高往低流出场外及场地低凹地段或松散土层孔隙下渗，地表水下渗后形成土层孔隙水或基岩裂隙水，受大气降雨补给，水量小，随季节性改变明显。桩基施工通过填土段可能出现涌水，因此应实行排水措施，局部段土层厚度大,施工时地下水对施工有影响。总之，地表水体易汇合至场地中部低凹地带，受大气降雨补给明显，随季节性改变明显，场地水文地质条件简洁。场地地下水接受大气降水补给，
8、邻近不存在污染源，据调查及地区阅历：场地地表水和地下水及场地土对於具有微腐蚀性；场地地表水和地下水及场地土对钢筋碎中的钢筋具有微腐蚀性。(6)场地稳定性及相宜性评价在勘察期间，整个建筑场地及周边环境未发觉不良地质作用迹象，场地现状稳定。场地地质构造和水文地质条件较简洁。岩石地基稳定，相宜工程建设。2编制依据2.1编制依据(1)“五四大道南段支路工程高边坡支护施工图”。(2)渝建发(2010)166号重庆高新技术产业开发区土地储备中心五四大道南段支路工程地质勘察报告(中国市政工程东北设计院总院重庆分院2014年9月供应)(3)重庆高新技术产业开发区土地储备中心五四大道南段支路工程地质勘察补充报告
9、(中国市政工程东北设计院总院重庆分院2014年10月供应)(4)渝建发2010166号文关于进一步加强全市高切坡、深基坑和高填方项目勘察设计管理的看法。(5)危急性较大的分部分项工程平安管理方法(建质200987号)文。(6)建筑工程预防高处坠落事故若干规定和建筑工程预防坍塌事故若干规定建设部建质200382号文。(7)本方案依据技术规范：生产过程危急和有害因素分类与代码(GB/T13861-2009)企业职工伤亡事故分类标准GB6441-1986施工现场机械设备检查技术规程(JGJI60-2008)建筑机械运用平安技术规程(JGJ33-2001)建筑施工土石方工程平安技术规范(JGJI80-
10、2009)生产经营单位平安生产事故应急预案编制导则(AQ/T9002-2006)建筑施工扣件式钢管脚手架平安技术规范(JGJI30-2001)建筑施工高处作业平安技术规范(JGJ80-91)建筑施工现场临时用电平安技术规范(JGJ46-2005)建筑基坑工程监测技术规范(GB50497-2009)工程测量规范GB50026-93O建筑地基处理技术规范JGJ79-2002。建筑边坡工程技术规范GB50330-2013o建筑边坡支护技术规范GB50/5018-2001(重庆市地方标准)；锚杆喷射混凝土支护技术规范(GB50010-2001)及其配套规范。钢筋焊接及验收规程JGJl8-96。钢筋机械
11、连接通用技术规程JGJ107-2003o碎质量限制标准GB50164-92o其它国家及地方现行有关的技术规范。2. 2编制目的：依据上述规范规程、地方及国家标准的相关规定，结合本工程高切坡实际状况，边坡支护高度超过14m属于“超过肯定规模的危急性较大的分部分项工程为避开在施工过程中出现各种质量及平安问题，确保施工平安，特编制本专项施工方案并请专家进行施工论证，为本工程的边坡支护供应平安技术指导。3.1工期支配1#边坡K0+190K0+260段板肋式锚杆挡墙施工时实行逆作法自上而下逐层分段施工,每次切坡不得大于3米，每段挡墙作业时间为13天，划分为9个施工段，支配工期为120天，支配施工起先时间
12、为2015年8月1日，支配结束时间为2016年1月5日。单段板肋式锚杆挡墙各工序用时支配表如下：单段挡墙各工序用时支配表序号项目用时备注1土石方分段开挖4天2板肋剔槽清坡2天3板肋挡墙定位、钻孔3天4台钻机4锚孔验收1天5锚杆安装、注浆2天6板肋挡墙搭脚手架1天7板肋挡墙钢筋制安2天8板肋挡墙关模、加固2天9板肋挡墙浇混凝土1天10脚手架拆除1天其中1#边坡桩板式挡墙K0+215K0+222段桩板式锚索挡墙(逆作法)段施工与板肋式锚杆挡墙段同步进行。锚杆单段挡墙施工进度支配横道图附后3. 2施工机具须要量支配(1)主要机械设备边坡挡墙施工所需机械的类型和数量确定如下表:序号机具名称型号单位数量
