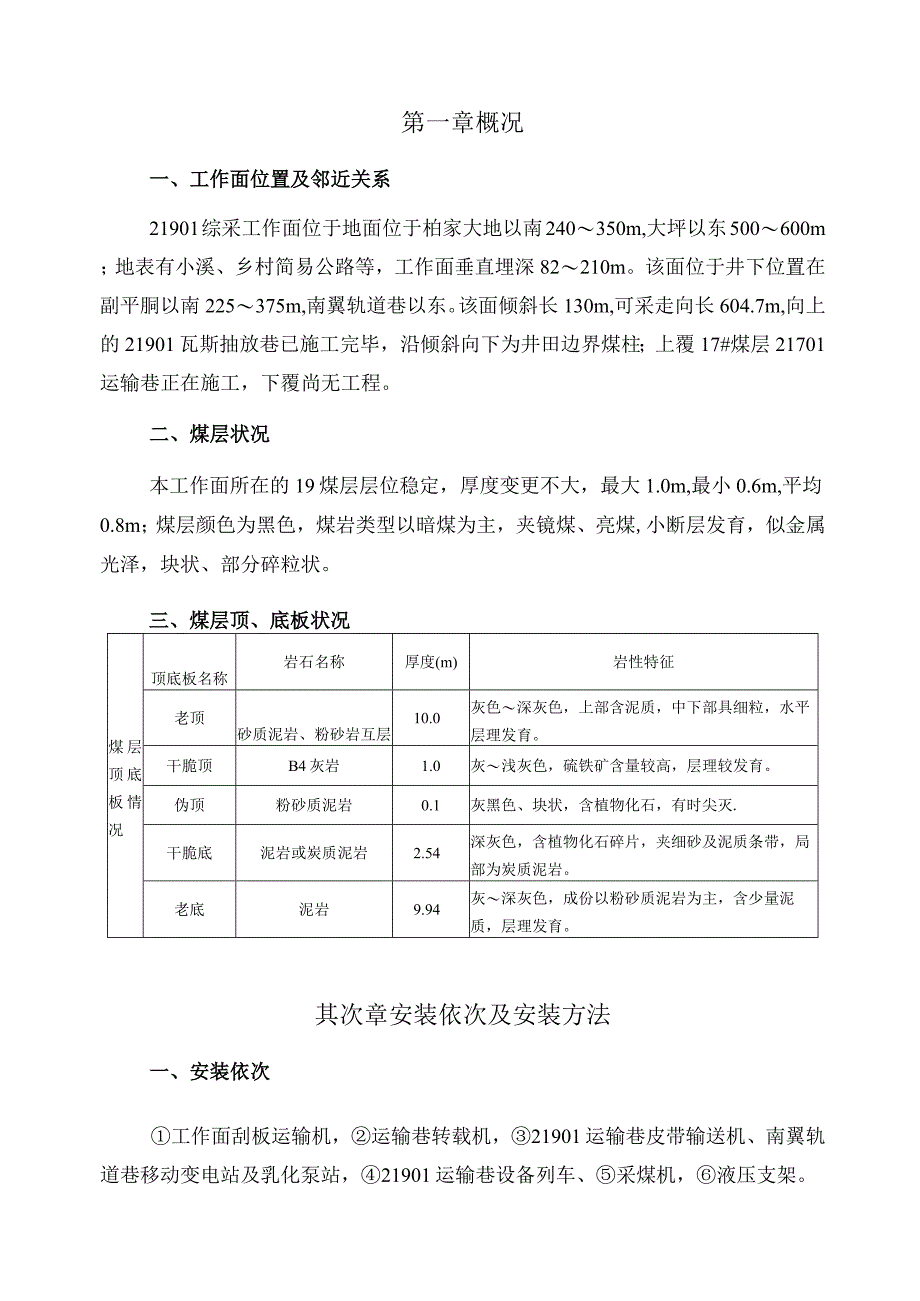

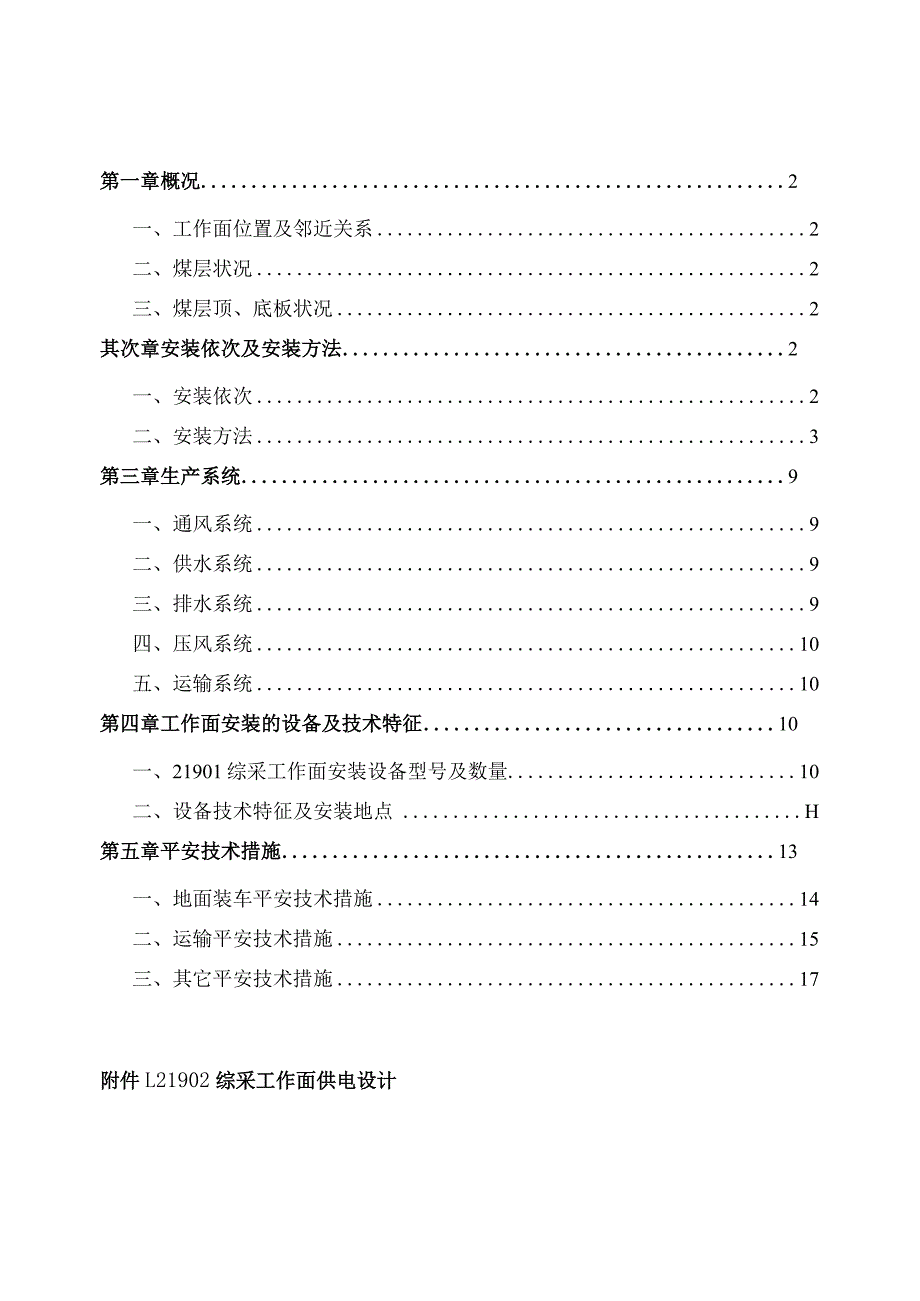

1、第一章概况2一、工作面位置及邻近关系2二、煤层状况2三、煤层顶、底板状况2其次章安装依次及安装方法2一、安装依次2二、安装方法3第三章生产系统9一、通风系统9二、供水系统9三、排水系统9四、压风系统10五、运输系统10第四章工作面安装的设备及技术特征10一、21901综采工作面安装设备型号及数量10二、设备技术特征及安装地点H第五章平安技术措施13一、地面装车平安技术措施14二、运输平安技术措施15三、其它平安技术措施17附件L21902综采工作面供电设计第一章概况一、工作面位置及邻近关系21901综采工作面位于地面位于柏家大地以南240350m,大坪以东500600m；地表有小溪、乡村简易公
2、路等，工作面垂直埋深82210m。该面位于井下位置在副平胴以南225375m,南翼轨道巷以东。该面倾斜长130m,可采走向长604.7m,向上的21901瓦斯抽放巷已施工完毕，沿倾斜向下为井田边界煤柱；上覆17#煤层21701运输巷正在施工，下覆尚无工程。二、煤层状况本工作面所在的19煤层层位稳定，厚度变更不大，最大1.0m,最小0.6m,平均0.8m；煤层颜色为黑色，煤岩类型以暗煤为主，夹镜煤、亮煤,小断层发育，似金属光泽，块状、部分碎粒状。三、煤层顶、底板状况煤层顶底板情况顶底板名称岩石名称厚度(m)岩性特征老顶砂质泥岩、粉砂岩互层10.0灰色深灰色，上部含泥质，中下部具细粒，水平层理发育

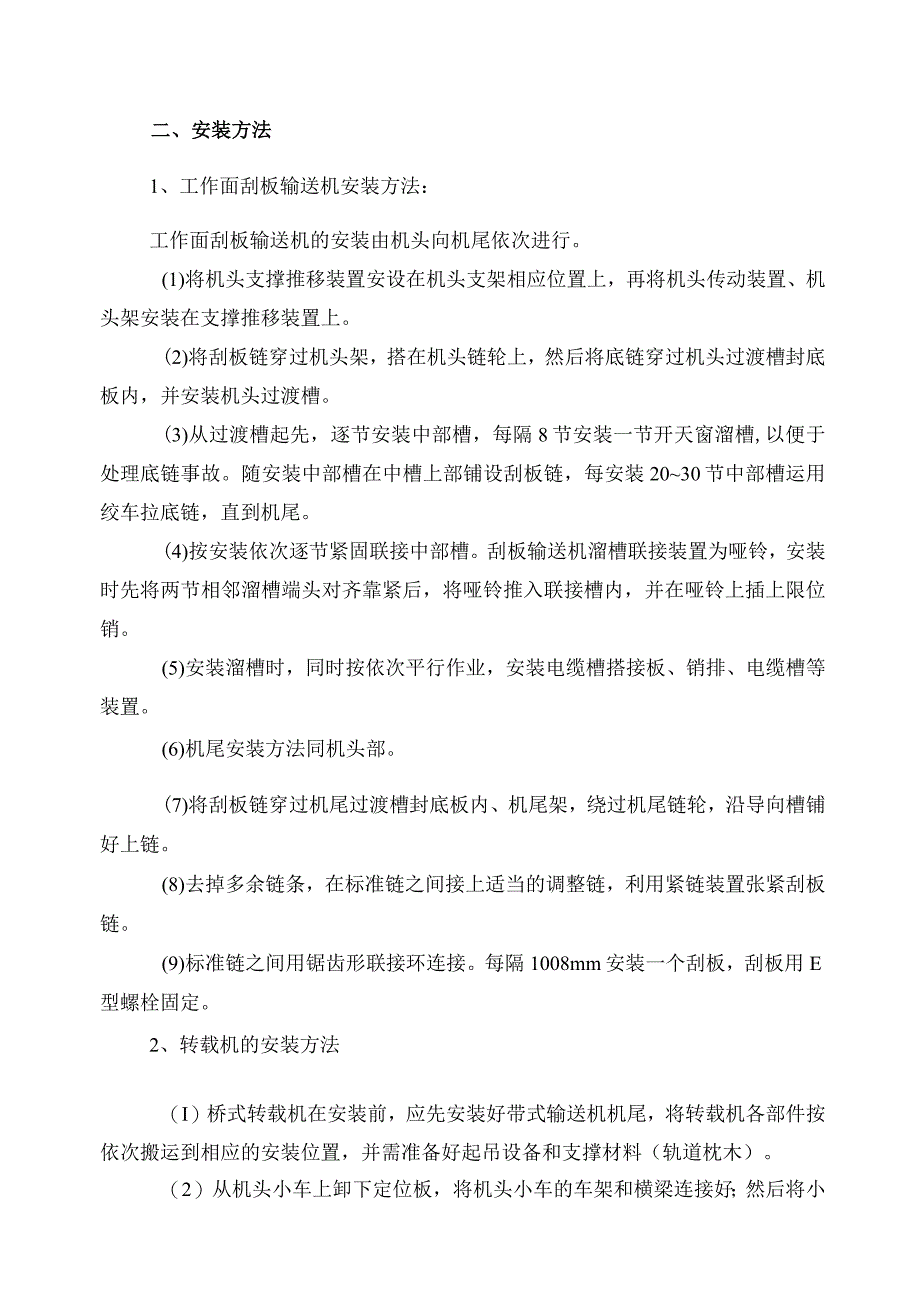

3、。干脆顶B4灰岩1.0灰浅灰色，硫铁矿含量较高，层理较发育。伪顶粉砂质泥岩0.1灰黑色、块状，含植物化石，有时尖灭.干脆底泥岩或炭质泥岩2.54深灰色，含植物化石碎片，夹细砂及泥质条带，局部为炭质泥岩。老底泥岩9.94灰深灰色，成份以粉砂质泥岩为主，含少量泥质，层理发育。其次章安装依次及安装方法一、安装依次工作面刮板运输机，运输巷转载机，21901运输巷皮带输送机、南翼轨道巷移动变电站及乳化泵站，21901运输巷设备列车、采煤机，液压支架。二、安装方法1、工作面刮板输送机安装方法：工作面刮板输送机的安装由机头向机尾依次进行。(1)将机头支撑推移装置安设在机头支架相应位置上，再将机头传动装置、机
4、头架安装在支撑推移装置上。(2)将刮板链穿过机头架，搭在机头链轮上，然后将底链穿过机头过渡槽封底板内，并安装机头过渡槽。(3)从过渡槽起先，逐节安装中部槽，每隔8节安装一节开天窗溜槽,以便于处理底链事故。随安装中部槽在中槽上部铺设刮板链，每安装2030节中部槽运用绞车拉底链，直到机尾。(4)按安装依次逐节紧固联接中部槽。刮板输送机溜槽联接装置为哑铃，安装时先将两节相邻溜槽端头对齐靠紧后，将哑铃推入联接槽内，并在哑铃上插上限位销。(5)安装溜槽时，同时按依次平行作业，安装电缆槽搭接板、销排、电缆槽等装置。(6)机尾安装方法同机头部。(7)将刮板链穿过机尾过渡槽封底板内、机尾架，绕过机尾链轮，沿导
5、向槽铺好上链。(8)去掉多余链条，在标准链之间接上适当的调整链，利用紧链装置张紧刮板链。(9)标准链之间用锯齿形联接环连接。每隔1008mm安装一个刮板，刮板用E型螺栓固定。2、转载机的安装方法（I）桥式转载机在安装前，应先安装好带式输送机机尾，将转载机各部件按依次搬运到相应的安装位置，并需准备好起吊设备和支撑材料（轨道枕木）。（2）从机头小车上卸下定位板，将机头小车的车架和横梁连接好；然后将小车安装在带式输送机尾部的轨道上，并安上定位板；（3）吊起机头部，置于机头行走小车上；将机头架下部固定梁上的销轴孔对准小车横梁上的孔，并插上插销，拧上螺母，以开口销锁牢；分别吊起减速器、电动机，下设木垛爱
6、惜，然后连接紧固件；（4）搭起临时木垛，将中部槽的封底板摆好，铺上刮板链；将溜槽装上去，把链子拉入链道；再将侧挡板安上，并用螺栓与溜槽及封底板固定。依次逐节安装，相邻侧板间均以高强度紧固螺栓连接好，正确拧紧各紧固件；（5）安装弯折处凸、凹溜槽及倾斜槽时，应调好位置和角度后再拧紧螺栓。安装倾斜段溜槽时，也应先搭临时木垛来支撑；（6）水平装载段的安装方法与桥拱部相同，只是在巷道底板上安装时不再须要临时木垛。该段装载一侧安装低挡板，以便于安装；（7）水平装载段中部槽逐节装好后，即接上机尾，将溜槽、封底板、两侧挡板全部用螺栓紧固好；（8）紧链时，将底链挂到机头链轮上，插好紧链钩（或打好紧链器），把紧链
7、器手把扳到“紧链位置”，开反车紧链；（9）将导料槽装到带式输送机轨道上，置于转载机机头前面，上好导料槽与机头小车的连接销轴。3、采煤机安装方法：（1）采煤机在地面解体行走部、左右摇臂、左右滚筒，分别装车入井。（2）用导链等工具按依次将左摇臂、行走部、右摇臂等运进安装地点,然后首先起吊行走部和中间限制箱，用高强度液压螺栓连接紧固，并使行走轮及滑靴上了输送机导轨。（3）将左右摇臂用销子与行走部连接、并连接调高油缸、油管、水管、电缆等附属装置。（4）采煤机接线试牵引。（5）调整左右摇臂，对上滚筒，将各部螺栓紧固。4、液压支架安装（1）1#支架安装1#支架卸车步骤1#支架运输到在待安装位置以上未拆除短
8、轨道道头以上500mm位置固定临时阻车器，并在支架卸车位置两边距离支架不大于200mm处各打两根单体支柱，防止支架歪斜。在1#支架安装位置下方200mm左右走向支设两根单体点柱防止调架时支架歪倒。单体柱压要确保在升到位后再持续供液3至5秒，以确保支护强度。支架下放至安装位置5m外后打信号联系停止8#绞车。将10#绞车钩头挂在支架掩护梁上。在巷道顶板或者底板固定不小于8t滑轮，然后将钢丝绳穿过滑轮。将9#调架绞车钩头挂在支架底座上。缓慢启动9#、10#绞车使钢丝绳略微张紧后去掉临时阻车器。卸掉支架固定螺丝（卸螺丝依次：老塘侧下螺丝一回采煤壁侧螺丝一老塘侧上螺丝一回采煤壁侧上螺丝）。撤出支架下方人
9、员，留班长或跟班队长在1#支架上方5m处回采煤壁侧平安地点吹哨指挥。缓慢启动10#绞车,9#绞车缓慢松绳，保持钢丝绳微微张紧，协作使支架平稳落地，绞车司机密切留意下放支架钢丝绳涨紧状况，听清信号操作。1#支架调架步骤将运支架平板车用8#绞车导出。撤出支架下方全部人员，班长站在1#支架上方5m处回采煤壁侧吹哨指挥（安装2-87#支架时，班长站在安装当前架上方5m以外的回采煤壁侧或下部调架绞车以下吹哨指挥）。施工人员撤退至支架上方5m处回采煤壁侧。缓慢启动10#绞车起先调架，9#绞车缓慢松绳协作调架。须要用单体协作调架时，将注液枪与单体三用阀固定，远程供液（供液距离大于IOm）,使支架前梁正对回采
10、煤壁。操作支架推移千斤顶手把，使支架推移千斤顶前端顶在溜槽上（假如距离不够，可在溜槽与支架推移千斤顶之间垫道木），接着操作推移千斤顶手把，使支架掩护梁顶住老塘侧煤壁。1#支架安装详见21901工作面1#支架安装示意图。1#支架安装流程见1#支架安装流程。1#支架安装留意事项：1#支架运进切眼前，先将安装位置5m以内的杂物清理干净，再联系下放支架。1#支架布置好后供液升起立柱。支架安装流程在待安装位置以上5m处轨道上固定临时阻车器，并在支架卸车位置两侧支设4根（一侧2根）单体点柱，防止支架卸车时歪倒。用8#绞车把支架下放到位支架下放到位后信号工联系停车挂上10#、9#绞车钩头，9折绞车钩头挂在支
11、架底座上，10#绞车挂在支架掩护梁上，将9#、8#绞车绳张紧去掉阻车器，卸卡具（依次：老塘侧下卡具一回采煤壁侧下卡具一老塘侧上卡具T回采煤壁侧上卡具）撤出支架四周人员，班长站在平安地点吹哨指挥，缓慢开动10#绞车，9#绞车松绳并保证钢丝绳处于张紧状态，两台绞车协作使支架平稳落地将4根护架单体拆除，将平板车导出现场负责人指挥2台调架绞车协作进行调架，使支架前梁正对回采煤壁平板车运出切眼后，运入下一台支架，进行下一架安装（2）2#-87#支架安装：支架安装前，清理干净当前架调架空间5m以内的杂物（安装方法同1#支架，IOt滑轮可以固定在已经安装好的支架前梁上）。相邻两台支架倾向定位为：支架相邻侧平
12、行，侧护板收尽，走向定位：以支架掩护梁后端紧贴切眼老塘侧煤壁为准。待2#支架布置到位后,接通1#、2#支架架间管路（3#-87#架安装期间，每架布置到位后立刻接通当前架与下一架架间管路），操作2#支架手把升起立柱，使其顶梁严密接顶，再伸出侧护板。安装过程中，10#绞车提前上移（保证调架绞车距安装当前架在5-35m）,由9#绞车进行牵引挪移或实行自移方式，绞车自移时绞车钩头固定在顶板完好锚杆或锚索梁上，搬运开关时开关停电闭锁。设专人看管电缆、开关，防止挤伤电缆或拉断电缆。到位后用“四压两破”重新按标准进行固定。工作面安装至最终一架时，将工作面切眼上口绞车窝内的JSDBT3绞车拆除，依据现场状况，
13、因此支架须要接受自卸的方式进行卸车。检查支架车封车状况后，将支架车挂上6#绞车钩头，并运用切眼内调架绞车协作将支架车拉运到位。将支架车运用临时阻车器阻牢，摘掉切眼内调架绞车钩头，并在支架卸车位置两边距离支架不大于200mm处打两根单体支柱，防止支架歪斜。依据下帮里侧螺丝一下帮外侧螺丝一上帮里侧螺丝一上帮外侧螺丝的依次进行。关闭供液管路截止阀，接通供液管路，将推拉油缸操作手把打至伸长操作位置，在推拉头立销孔内插入支架横销并去除临时阻车器。人员躲避至切眼上口绞车窝内或者已经安装好的5架以下位置躲避。操作人员在切眼上绞车窝内打开截止阀阀门远程供液，通过支架推拉油缸的伸长，横销下口卡住平板车车体孔格的
14、上口实现支架的自卸。支架卸车后，运用6#绞车将平板车外运。施工人员通过单体支柱协作支架的升降将支架调整到位。1#支架安装示意图9#好槌第酷止支架和汇M七例6H县史玄MiN卜YJ之爱2瞅哉制加除女在nz三5汉“型号:JSDB-13J.,21901综采工作面一21901回风巷一南翼回风巷一南翼集中回风巷一2#回风巷一地面；2、地面一副平胴一南翼轨道巷f21901运输巷一21901综采工作面一21901瓦斯抽放巷巷一南翼回风巷一南翼集中回风巷一2#回风巷一地面；二、供水系统供水管路：回风巷接受=116n三铁管供水，运输巷接受6=5OmnI铁管供水，供水路途为：(1)地面一副平胴一南翼轨道巷-21901回风绕道车场-21901回风巷一219
