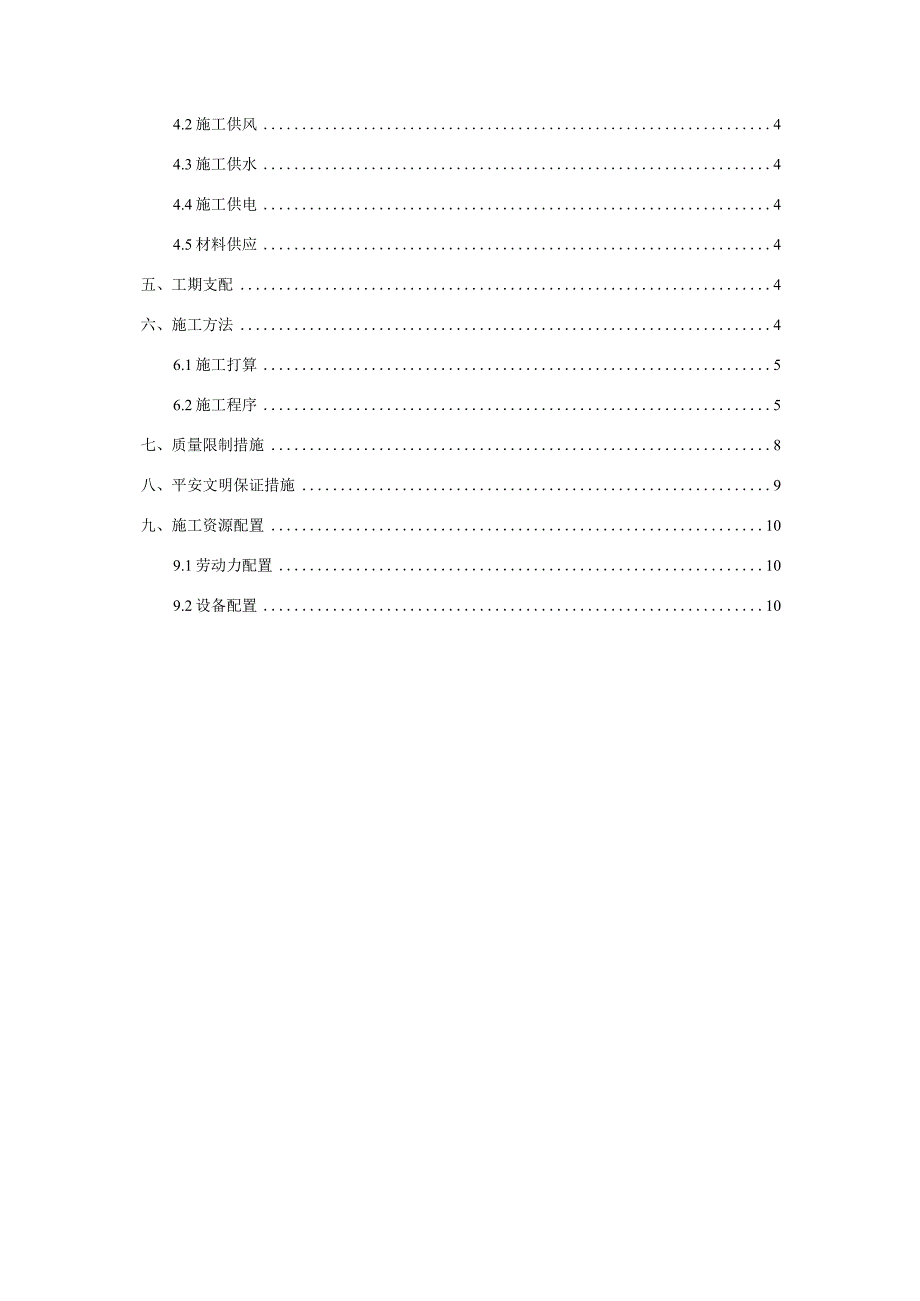

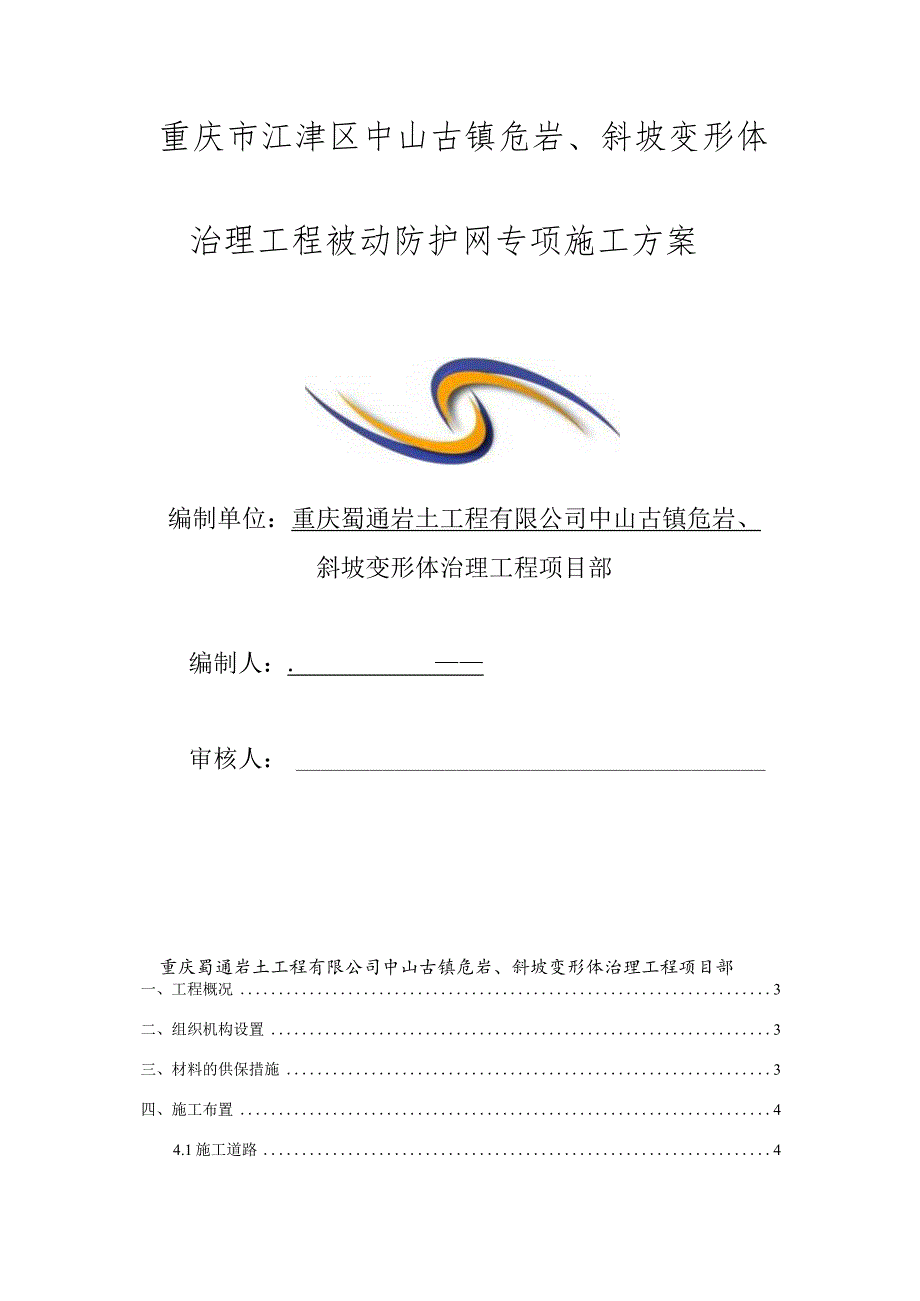

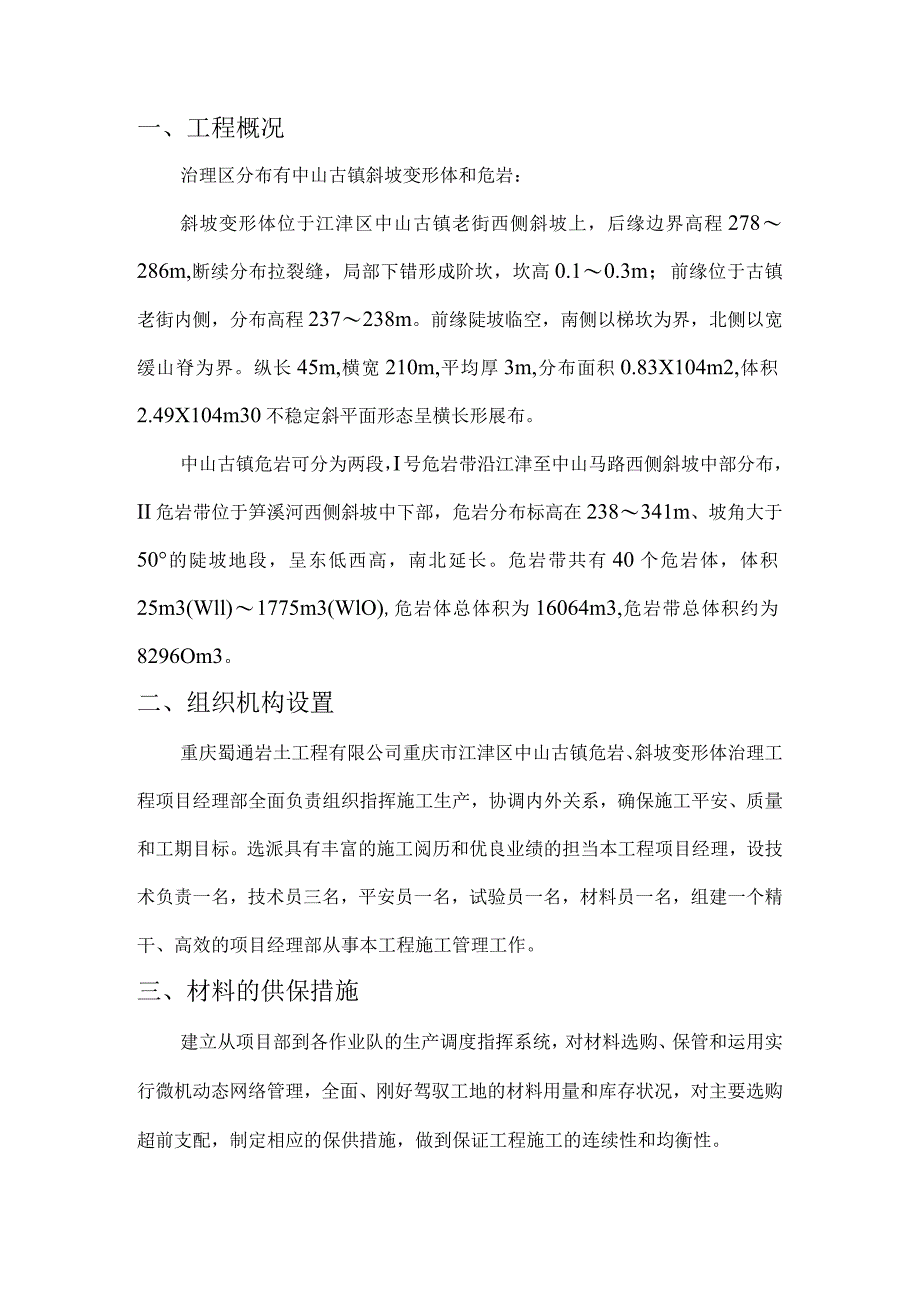

1、重庆市江津区中山古镇危岩、斜坡变形体治理工程被动防护网专项施工方案编制单位：重庆蜀通岩土工程有限公司中山古镇危岩、斜坡变形体治理工程项目部编制人：.审核人：重庆蜀通岩土工程有限公司中山古镇危岩、斜坡变形体治理工程项目部一、工程概况3二、组织机构设置3三、材料的供保措施3四、施工布置44.1施工道路44.2施工供风44.3施工供水44.4施工供电44.5材料供应4五、工期支配4六、施工方法46.1施工打算56.2施工程序5七、质量限制措施8八、平安文明保证措施9九、施工资源配置109.1劳动力配置109.2设备配置10一、工程概况治理区分布有中山古镇斜坡变形体和危岩：斜坡变形体位于江津区中山古镇
2、老街西侧斜坡上，后缘边界高程278286m,断续分布拉裂缝，局部下错形成阶坎，坎高0.10.3m；前缘位于古镇老街内侧，分布高程237238m。前缘陡坡临空，南侧以梯坎为界，北侧以宽缓山脊为界。纵长45m,横宽210m,平均厚3m,分布面积0.83X104m2,体积2.49X104m30不稳定斜平面形态呈横长形展布。中山古镇危岩可分为两段，I号危岩带沿江津至中山马路西侧斜坡中部分布，II危岩带位于笋溪河西侧斜坡中下部，危岩分布标高在238341m、坡角大于50的陡坡地段，呈东低西高，南北延长。危岩带共有40个危岩体，体积25m3(Wll)1775m3(WlO),危岩体总体积为16064m3,危
3、岩带总体积约为8296Om3。二、组织机构设置重庆蜀通岩土工程有限公司重庆市江津区中山古镇危岩、斜坡变形体治理工程项目经理部全面负责组织指挥施工生产，协调内外关系，确保施工平安、质量和工期目标。选派具有丰富的施工阅历和优良业绩的担当本工程项目经理，设技术负责一名，技术员三名，平安员一名，试验员一名，材料员一名，组建一个精干、高效的项目经理部从事本工程施工管理工作。三、材料的供保措施建立从项目部到各作业队的生产调度指挥系统，对材料选购、保管和运用实行微机动态网络管理，全面、刚好驾驭工地的材料用量和库存状况，对主要选购超前支配，制定相应的保供措施，做到保证工程施工的连续性和均衡性。四、施工布置4.
4、1施工道路安装RX-075型被动防护网所须要的材料、机械设备从新街起点施工道路运往工作面。4.2施工供风采纳2台3m3min移动式空压机进行供风。4.3施工供水用潜水泵从2#生活营地水池抽取，供施工运用。4.4施工供电施工电源用150KW移动式柴油发电机，施工时用聚氯乙烯绝缘电力电缆接至施工部位。4.5材料供应RX-075型被动防护网以及生产混凝土所需的水泥、砂石骨料和外加剂均由我部自购解决。五、工期支配支配于2023年11月1日起先施工，于2023年12月15日完工。六、施工方法RX-075型被动防护网沿H号危岩下部安装（详细工程量以监理工程师现场确认为准），防护网高6m,由钢丝绳网（菱形网
5、）、铁丝格栅、固定系统（锚杆、拉锚绳索、基座、支撑绳、固定绳卡）、减压环和工字钢五个主要部分构成。工字钢和钢丝绳网连接组合构成一个整体,对所防护区域构成面形防护，从而起到阻挡滚石的防护作用。6.1施工打算将RX-075型被动防护网、平安绳、平安带及施工所需空压机、柴油发电机、YT28手风钻等采纳工具车运至施工作业面，并接好供风和供水管路及用电线路。沿防护网安装线路靠山体侧地质较好段打插一排中22钢筋地锚（长L3m,外露0.3m）,将平安绳系在地锚上，作业人员施工时将平安带系挂于平安绳上。6.2施工程序工字钢立柱安装一工字钢及上拉锚绳安装f侧拉锚绳安装f上、下支撑绳安装一钢绳网安装一格栅网安装。
6、工字钢立柱安装每5m设一道12#工字钢立柱，用于连接固定钢绳网及格栅网。工字钢立柱在钢加厂加工而成，顶断和底端分别焊接挂座。由测量人员标示出工字钢立柱位置，若立柱位置在基岩上，采纳YT28手风钻成孔（孔深0.5m）,孔形成后人工注纯水泥浆（浆液水灰比为0.5）,然后埋设两根中22插筋（长0.8m,外露0.3m）,将工字钢与插筋焊接；若基座位置在覆盖层上，人工开挖出50cm（长）50cm（宽）50cm（深）的方槽后钻孔至基岩，孔形成后人工注纯水泥浆（浆液水灰比为0.5）,并埋设中22插筋（长1.3m,外露0.3m）,将工字钢与插筋焊接坚固后沿方槽浇筑C20混凝土。（2）上拉锚绳安装将上拉锚绳的挂
7、环挂于工字钢顶端挂座上，然后将拉锚绳的另一端与对应的上拉锚杆环套连接并用绳卡短暂固定。通过上拉锚绳来按设计方位调整好工字钢的方位，拉紧上拉锚绳并用绳卡固定。（3）侧拉锚绳安装安装方法同上拉锚绳，上拉锚绳安装完毕后，进行侧拉锚绳的安装。（4）上、下支撑绳安装将第一根上支撑绳的挂环端短暂固定于端柱（分段安装时为每一段的起始工字钢）的底部，然后沿平行于系统走向上调直支撑绳并放置于基座的下侧，并将消能环调整就位（距工字钢约50cm,同一根支撑绳上每一跨的消能环相对于工字钢对称布置），然后将支撑绳的挂环挂于终端工字钢顶部的挂座上。在其次根工字钢处，用绳卡将支撑绳固定于挂座的外侧（此时仅用30%标准坚实力
8、）；在第三根工字钢处，将支撑绳放在挂座内侧;如此相间安装支撑绳在基座挂座的外侧和内侧，直到本段最终一根工字钢并向下绕至该工字钢基座的挂座上，再用绳卡短暂固定。再次调整消能环位置，当确信消能环全部正确就位后拉紧支撑绳并用绳卡固定。其次根上支撑绳与第一根的安装方法相同，但反方向安装，且消能环位于同一跨的另侧。在距消能环40cm处用一个绳卡将两根上部支撑绳相互联结（仅用30%的紧固力），在同一挂座处形成内侧和外侧两根交织的双支撑绳结构。下支撑绳挂环挂于基座挂座上，安装方法同上支撑绳。（5）钢绳网安装将钢绳网按组编号，并在工字钢之间根据对应的位置绽开。用一根多余的起吊钢绳穿过钢绳网上缘网孔（同一跨内两
9、张网同时起吊），一端固定在接近工字钢顶端，另一端通过另一根工字钢挂座绕到其基座并短暂固定。用紧绳器将起吊绳拉紧，直到钢绳网上升到上支撑绳的水平为止，再用多余的绳卡将网与上支撑绳短暂进行松动联结，同时也可将网与下支撑绳短暂联结以确定缝合时的更为平安，此后起吊绳可以松开抽出。重复上述步骤直到全部钢绳网暂挂于上支撑绳为止，并侧向调整钢绳位置，使其位于正确位置。将缝合绳按单张网周边长的L3倍截断,并在其中点作上标记。从系统的一段起先将缝合绳的中点固定在每张网的上缘中点，从中点起先用一半缝合绳分别向左、右将网与支撑绳缠绕在一起，直到跨越钢绳网下缘中点，使左右侧的缝合绳端头重叠LOm,最终用绳长将缝合绳与
10、钢绳网固定在一起，绳卡放在离缝合绳末端0.5m的地方。（5）格栅网安装格栅铺挂在钢绳网的内侧，并叠盖在钢绳网上缘，用扎丝固定在钢绳网上。格栅底部沿斜坡向上敷设0.5m,并用块石将格栅网底部压紧。每张格栅叠盖IoCm,每平方米网用扎丝固定4处。防护示意图如下:B、防护侧面示意图七、质量限制措施（1）严格执行“三检制度”，对作业队施工质量层层把关，做好工序交接与质量等级的评验工作，每个施工面配一名质检员，严格限制各施工工序，工艺流程，确保过程受控。(2)施工前进行技术交底，逐级落实，层层把关，现场配备专职技术人员。(3)对R075型被动防护网、钢筋、水泥、砂石料等都必需进行常规检验，合格后方可运用
11、，严禁运用不合格产品。(4)施工过程中质检人员进行监督检查，发觉问题刚好订正。八、平安文明保证措施(1)施工时段选择在白天进行，夜班设2名值班人员值班看护材料和设备。(2)施工前做好平安技术交底，并坚持开展班前5分钟平安教化工作。(3)在施工现场设置专职平安管理人员(1人/班)，对整个施工过程中的平安工作进行监督、检查和指导，发觉问题刚好订正，将平安隐患歼灭在萌芽状态。(4)凡进入施工现场人员，必需按规定穿戴好防护用品和必要的平安防护用具，严禁穿拖鞋、高跟鞋或赤脚工作，高空作业应提前挂好平安网。(5)被动防护网施工时，施工前先清理边坡危石，施工过程常常检查挂平安绳的地锚，作业人员施工时必需戴平
12、安带。(6)施工现场的用电由专业电工负责，用电线路、用电设施的安装和运用应当符合安装规范和平安操作规程，并根据有关技术要求进行架设，禁止随意拉线接电。(7)在施工中，不随意弃土、弃渣，爱护原有水土保持设施，不随意开挖。(8)严格限制各施工作业面材料运用及堆放，做到“工完、料净、场地清”。九、施工资源配置9.1劳动力配置主要人员配置表工种人数工种人数合计管理人员2机械操作手326人技术、质量人员2司机2测量工3钻工2平安员2普工109.2设备配置主要设备配置表序号设备名称型号及规格单位数量备注1全站仪莱卡台12空压机3m1台23手风钻YT28部24柴油发电机组150KW15工具车江铃辆16气割设备套17电焊机Zx7-500台28拌和站JS500台19碎罐车3m3辆210振捣器ZN50套2
